Резервированный генератор импульсов

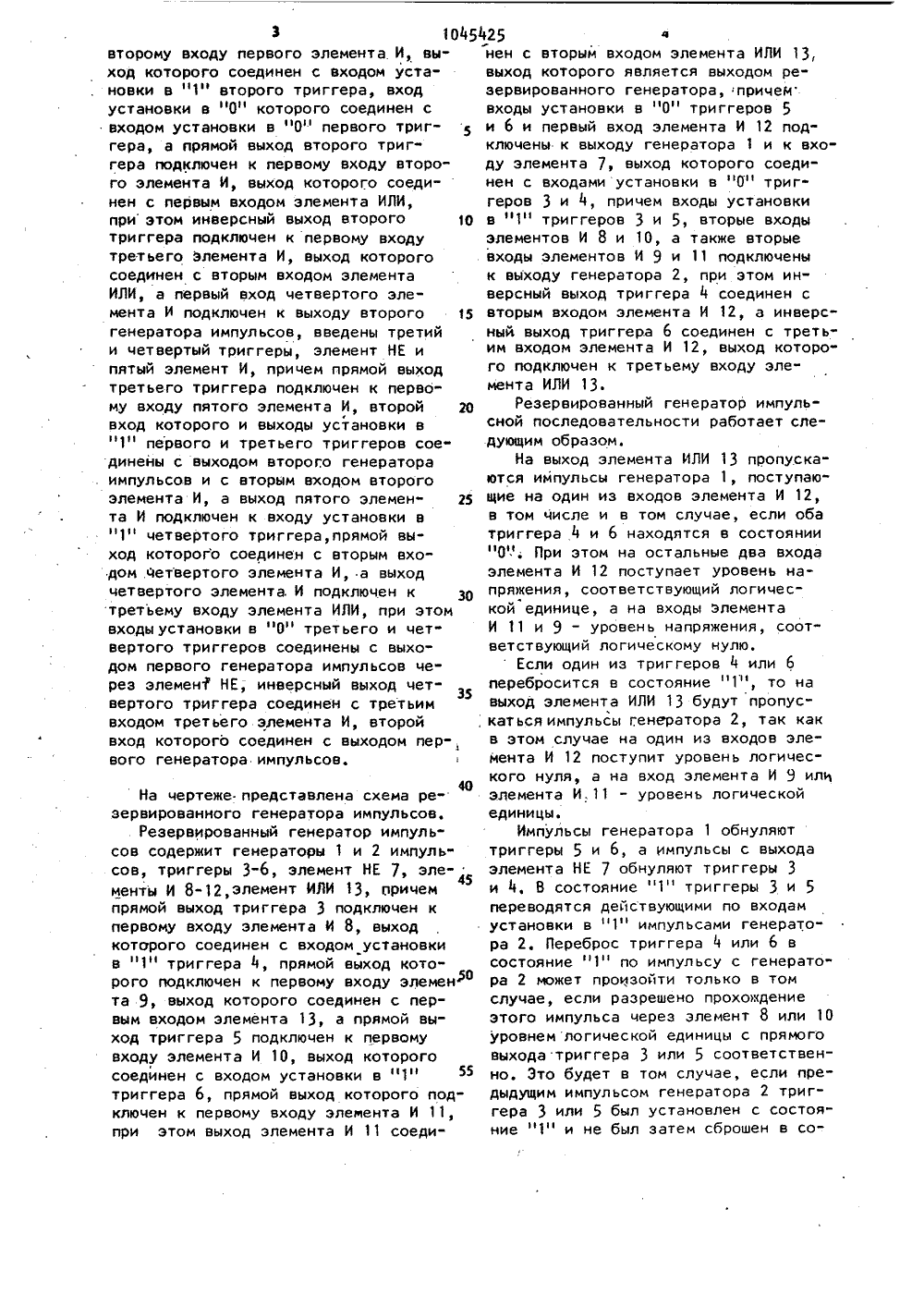

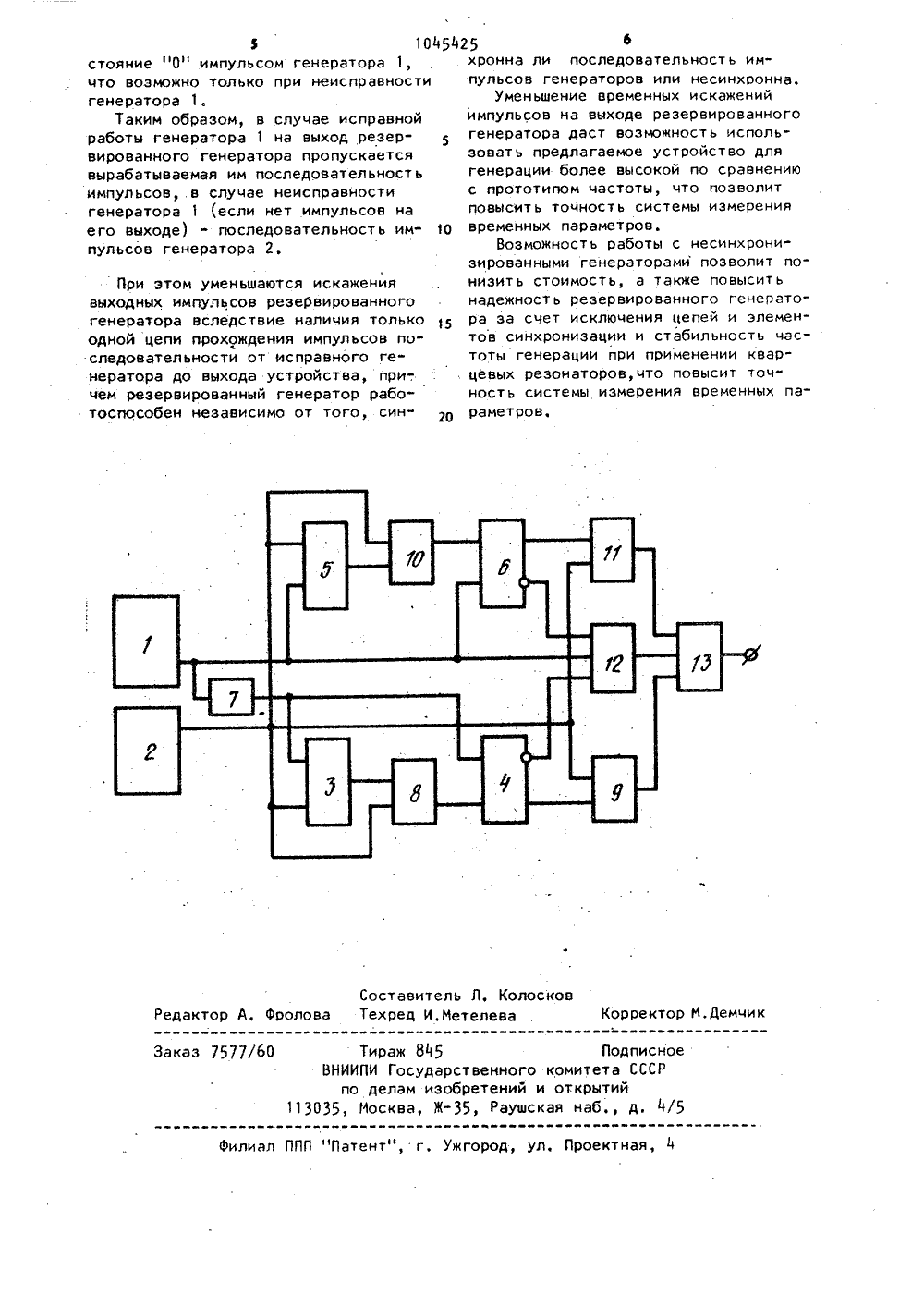

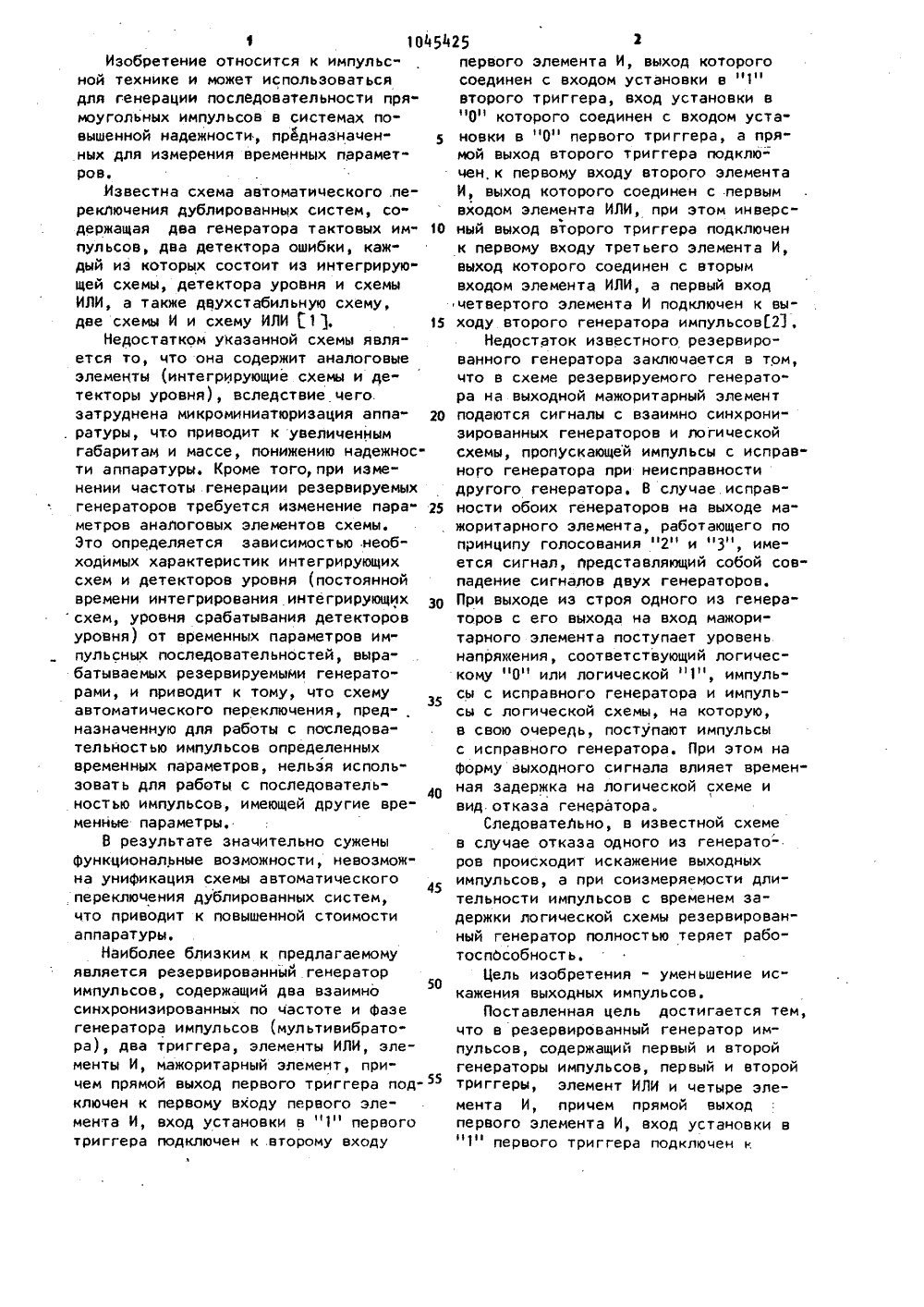

,Н Е ИЗ И Т; У.Я 11 С,1.:., 1; - - 11 ЬИБЯЯОЩЦ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) 1. Заявка Японии й 52-22219, кл, С 06 Е 11/00, опублик. 19772, Авторское свидетельство СССР 11 540358, кл. Н 03 К 3/00, 1975, (54)(57) РЕЗЕРВИРОВАННый ГЕНЕРАТОР ИМПУЛЬСОВ, содержащий первый и второй генераторы импульсов, первый и второй триггеры, элемент ИЛИ и четыре элемента И, причем прямой выход первого триггера подключен к первому входу первого. элемента И, вход уста" новки в "1" первого триггера подклю" чен к второму входу первого элемента И, выход которого соединен с входом установки в "1" второго триггера, вход установки в "0" которого соединен с входом установки в "0".первого триггера, а прямой выход вто" рого триггера подключен к первому входу второго элемента И, выход которого, соединен с первым входом элемента ИЛИ, при этом инверсный выход второго триггера подключен к первому входу третьего элемента И, выход которого соединен с вторым входом элемента ИЛИ, а первый вход четвертого элемента И подключен к выходу второго генератора импульсов,о т л и ч а ю щ и й с я тем, что,с целью уменьшения искажения выходных импульсов, в него дополнительновведены третий и четвертый триггеры,элемент НЕ и пятый элемент И, причемпрямой выход третьего триггера подключен к первому входу пятого элемента И, второй вход которого и вхо"ды установки в "1" первого и третьеготриггеров соединены с выходом второго генератора импульсов и с вторымвходом второго элемента И, а выход .пятого элемента И подключен к входуустановки в "1" четвертого триггера,прямой выход которого соединен свторым входом четвертого элемента И,а выход четвертого элемента И подключен к третьему входу элемента ИЛИ,при этом входы установки в "0" третьего и четвертого триггеров соединеныс выходом первого генератора импульсов через элемент НЕ, инверсный выход четвертого триггера соединен стретьим входом третьего элемента И,второй вход которого соединен с вы"ходом первого генератора импульсов, 1 10151Изобретение относится к импульсной технике и может использоваться для генерации последовательности прямоугольных импульсов в системах повышенной надежности, предназначенных для измерения временных параметров.Известна схема автоматического .переключения дублированных систем, со" держащая два генератора тактовых им" О пульсов, два детектора ошибки, каждый из которых состоит из интегрирующей схемы, детектора уровня и схемы ИЛИ, а также двухстабильную схему, две схемы И и схему ИЛИ1 3. 5Недостатком указанной схемы явля" ется то, что она содержит аналоговые элементы (интегрирующие схемы и детекторы уровня), вследствие чего. затруднена микроминиатюризация аппа" 2 О . ратуры, что приводит к увеличенным габаритам и массе, понижению надежности аппаратуры. Кроме того, при изменении частоты генерации резервируемых генераторов требуется изменение пара" 25 метров аналоговых элементов схемы, Это определяется зависимостью .необходимых характеристик интегрирующих схем и детекторов уровня (постоянной времени интегрирования интегрирующихсхем, уровня срабатывания детекторов уровня) от временных параметров импульсных последовательностей, вырабатываемых резервируемыми генераторами, и приводит к тому, что схему автоматического переключения, пред-, назначенную для работы с последовательностью импульсов определенных временных параметров, нельзя использовать для работы с последовательностью импульсов, имеющей другие временные параметры.В результате значительно сужены функциональные возможности, невозможна унификация схемы автоматического переключения дублированных систем, что приводит к повышенной стоимостиаппаратуры.Наиболее близким к предлагаемому является резервированнйй генератор импульсов, содержащий два взаимно синхронизированных по частоте и фазе генератора импульсов (мультивибрато" ра), два триггера, элементы ИЛИ, элементы И, мажоритарный элемент, причем прямой выход первого триггера под ключен к первому входу первого элемента И, вход установки в "1" первого триггера подключен к .второму входуЧ 25 2первого элемента И, выход которого соединен с входом установки в "1" второго триггера, вход установки в "0" которого соединен с входом установки в "0" первого триггера, а прямой выход второго триггера подключен, к первому входу второго элемента И, выход которого соединен с первым входом элемента ИЛИ, при этом инверсный выход второго триггера подключен к первому входу третьего элемента И, выход которого соединен с вторым входом элемента ИЛИ, а первый вход четвертого элемента И подключен к выходу второго генератора импульсов 23 .Недостаток известного резервированного генератора заключается в том, что в схеме резервируемого генерато" ра на выходной мажоритарный элемент подаются сигналы с взаимно синхронизированных генераторов и логической схемы, пропускающей импульсы с исправноГо генератора при неисправности другого генератора. В случае.исправности обоих генераторов на выходе мажоритарного элемента, работающего по принципу голосования "2" и "3", имеется сигнал, представляющий собой совпадение сигналов двух генераторов, При выходе из строя одного из генера" торов с его выхода на вход мажоритарного элемента поступает уровень напряжения, соответствующий логическому "0" или логической "1", импульсы с исправного генератора и импульсы с логической схемы, на которую, в свою очередь, поступают импульсы с исправного генератора. При этом на форму выходного сигнала влияет временная задержка на логической схеме и вид. отказа генератора.Следовательно, в известной схеме в случае отказа одного из генераторов происходит искажение выходных импульсов, а при соизмеряемости длительности импульсов с временем задержки логической схемы резервированный генератор полностью теряет работоспособность.Цель изобретения - уменьшение искажения выходных импульсов.Поставленная цель достигается тем, что в резервированный генератор импульсов, содержащий первый и второй генераторы импульсов, первый и второйтриггеры, элемент ИЛИ и четыре элемента И, причем прямой выход первого элемента И, вход установки в "1" первого триггера подключен к425Янен с вторым входом элемента ИЛИ 13,выход которого является выходом резервированного генератора, причемвходы установки в "0" триггеров 5и 6 и первый вход элемента И 12 подключены к выходу генератора 1 и к входу элемента 7, выход которого соединен с входамиустановки в "0" триггеров 3 и 4, причем входы установкив "1" триггеров 3 и 5, вторые входыэлементов И 8 и 10, а также вторыевходы элементов И 9 и 11 подключенык выходу генератора 2, при этом инверсный выход триггера 4 соединен свторым входом элемента И 12, а инверсный выход триггера 6 соединен с третьим входом элемента И 12, выход которого подключен к третьему входу элемента ИЛИ 13.Резервированный генератор импульсной последовательности работает следующим образом,На выход элемента ИЛИ 13 пропускаются импульсы генератора 1, поступающие на один из входов элемента И 12,в том числе и в том случае, если обатриггера 4 и 6 находятся в состоянии"О". При этом на остальные два входаэлемента И 12 поступает уровень напряжения, соответствующий логической единице, а на входы элементаИ 11 и 9 - уровень напряжения, соответствующий логическому нулю.Если один из триггеров 4 или 6перебросится в состояние "11, то навыход элемента ИЛИ 13 будут пропус, каться импульсы генератора 2, так какв этом случае на один из входов элемента И 12 поступит уровень логического нуля, а на вход элемента И 9 илиэлемента И.11 - уровень логическойединицы.Импульсы генератора 1 обнуляюттриггеры 5 и 6, а импульсы с выходаэлемента НЕ 7 обнуляют триггеры 3и 4. В состояние "1" триггеры 3 и 5переводятся действующими по входамустановки в "1" импульсами генератора 2, Переброс триггера 4 или 6 всостояние "1" по импульсу с генератора 2 может произойти только в томслучае, если разрешено прохождениеэтого импульса через элемент 8 или 10уровнем логической единицы с прямоговыхода триггера 3 или 5 соответственно, Это будет в том случае, если предыдущим импульсом генератора 2 триггера 3 или 5 был установлен с состояние "1" и не был затем сброшен в со 40На чертеже представлена схема ре" зервированного генератора импульсов.Резервированный генератор импульсов содержит генераторы 1 и 2 импуль" сов, триггеры 3-6, элемент НЕ 7, элементы И 8- 12,элемент ИЛИ 13, причем прямой выход триггера 3 подключен к первому входу элемента И 8, выход которого соединен с входом установкив "1" триггера 4, прямой выход кото" рого подключен к первому входу элемент та 9, выход которого соединен с первым входом элемента 13, а прямой выход триггера 5 подключен к первому входу элемента И 10, выход которого соединен с входом установки в н 1 н 55 триггера 6, прямой выход которого подключен к первому входу элемента И 11, при этом выход элемента И 11 соеди 3 1045 второму входу первого элемента И, выход которого соединен с входом установки в "1" второго триггера, вход установки в "0" которого соединен с входом установки в "0" первого триггера, а прямой выход второго триггера подключен к первому входу второго элемента И, выход которого соединен с первым входом элемента ИЛИ, при этом инверсный выход второго 1 О триггера подключен к первому входу третьего элемента И, выход которого соединен с вторым входом элемента ИЛИ, а первый вход четвертого элемента И подключен к выходу второго 15 генератора импульсов, введены третий и четвертый триггеры, элемент НЕ и пятый элемент И, причем прямой выход третьего триггера подключен к первому входу пятого элемента И, второй 20 вход которого и выходы установки в "1" первого и третьего триггеров сое" динены с выходом второго генератора . импульсов и с вторым входом второго элемента И, а выход пятого элемен та И подключен к входу установки в "1" четвертого триггера, прямой выход которого соединен с вторым входом .четвертого элемента И, а выход четвертого элемента. И подключен к третьему входу элемента ИЛИ, при этом входы установки в "0" третьего и четвертого триггеров соединены с выходом первого генератора импульсов через элемент НЕ, инверсный выход четвертого триггера соединен с третьим входом третьего элемента И, второй вход которого соединен с выходом пер-, вого генератора импульсов.Тираж 845ВНИИПИ Государст по делам изобр 35, Москва, ЖЗаказ 757 Подписноеенного комитета СССРтений и открытийРаушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул, Проектная,3 10454стояние "0" импульсом генератора 1,что возможно только при неисправностигенератора 1.Таким образом, в случае исправнойработы генератора 1 на выход резервированного генератора пропускаетсявырабатываемая им последовательностьимпульсов,.в случае неисправностигенератора 1 (если нет импульсов наего выходе) " последовательность импульсов генератора 2,При этом уменьшаются искажения выходных импульсов резеРвированного генератора вследствие наличия только одной цепи прохождения импульсов последовательности от исправного генератора до выхода устройства, при-. чем резервированный генератор работоспособен независимо от того, син" 25Фхронна ли последовательность импульсов генераторов или несинхронна,Уменьшение временных искаженийимпульсов на выходе резервированногогенератора даст возможность использовать предлагаемое устройство длягенерации более высокой по сравнениюс прототипом частоты, что позволитповысить точность системы измерениявременных параметров.Возможность работы с несинхронизированными генераторами позволит понизить стоимость, а также повыситьнадежность резервированного генератора эа счет исключения цепей и элементов синхронизации и стабильность частоты генерации при применении кварцевых резонаторов,что повысит точность системы измерения временных параметров,
