Передвижной пульпопровод для проведения профилактических работ при разработке самовозгорающихся пластов угля

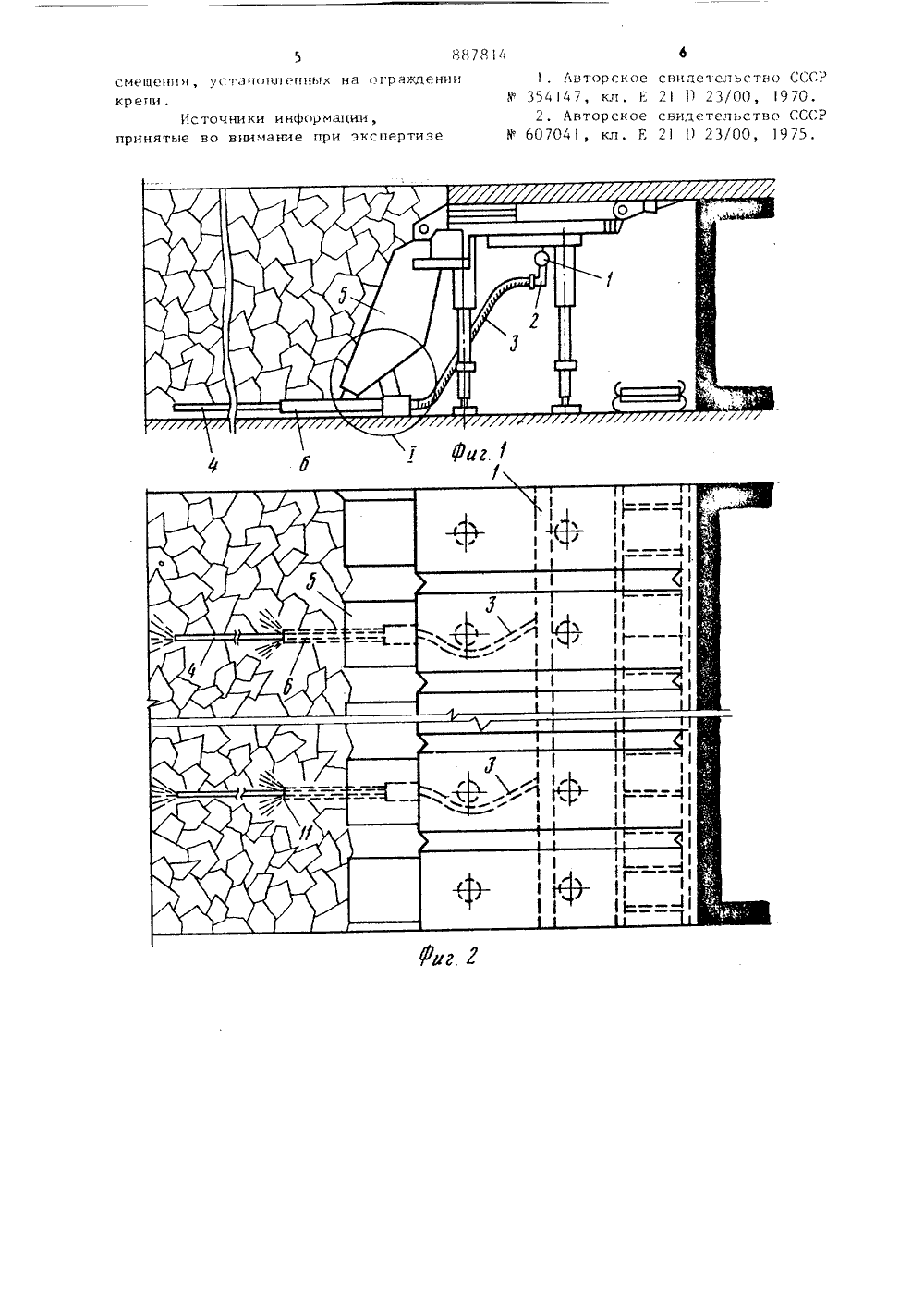

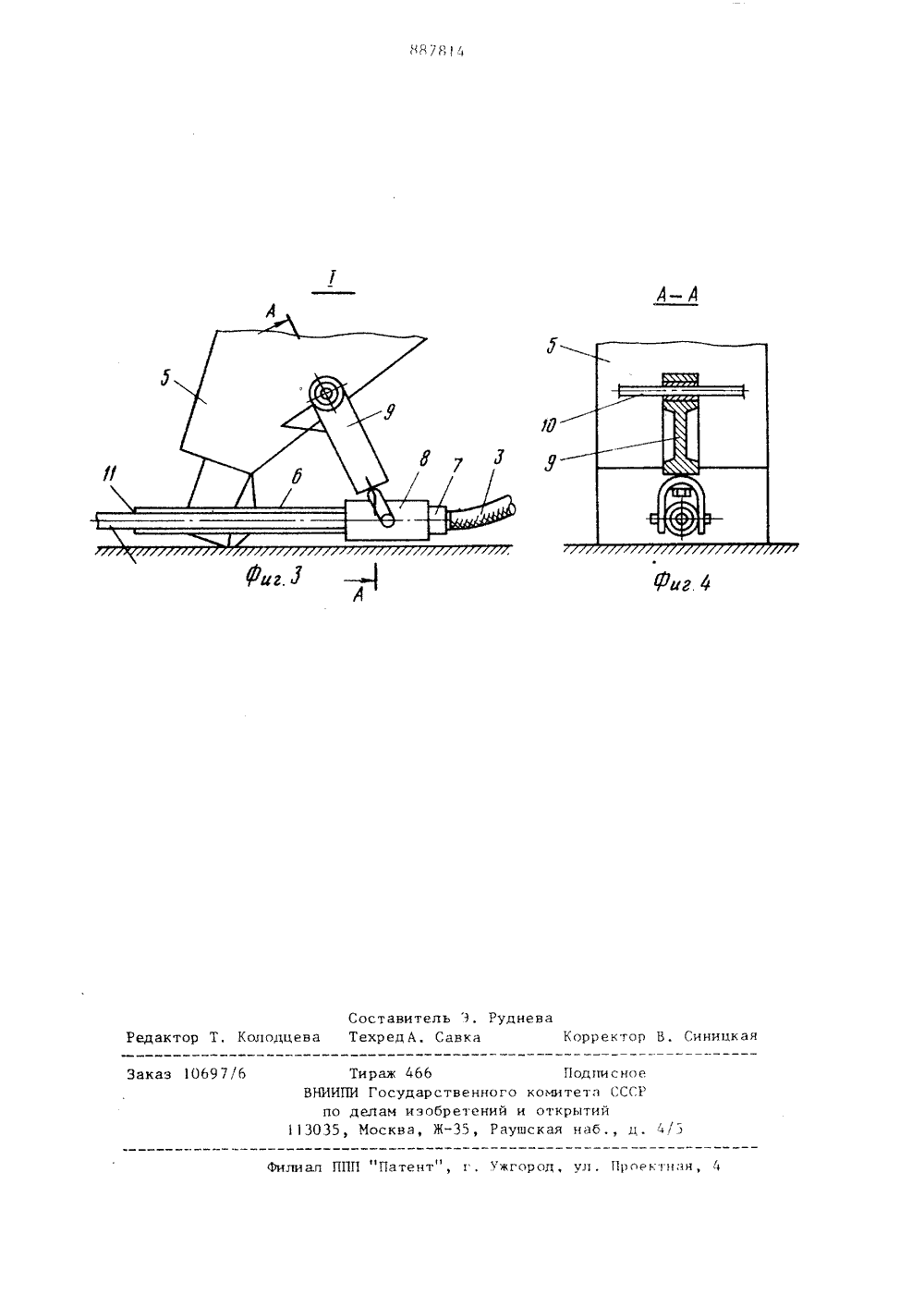

Союз СоветскниСоциалистическиеРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 1 887814(51) М. Кл.Е 21 Г 5/00 Е 21 Г 5/02 Е 21 ) 23/00 Гаоударстмииый комитет во делам изобретеиий н открытий(7) Заявитель Научно-исследовательский и проектно-конструкторскийинститут по добыче полезных ископаемых открытым способом(54) ПЕРЕДВИЖНОЙ ПУЛЬПОПРОВОД ДЛЯ ПРОВЕДЕНИЯ ПРОФИЛАКТИЧЕСКИХ РАБОТ ПРИ РАЗРАБОТКЕ САМОВОЗГОРАОЩИХСЯ ПЛАСТОВ УГЛЯ Изобретение относится к области горной промышленности и может быть использовано для проведения профилактических работ при разработке самовозгорающихся пластов угля,Известно устройство для проведения профилактических работ при разработке самовозгорающихся пластов, смонтированное на секциях механизированной крепи, включающее магистральный тру 1 О бопровод с гибкими рукавами 11.Недостатком этого устройства является необходимость установки дополнительных трубопроводов, шлангов и приспособлений для их крепления, за 15 громождающих рабочее сечение очистного забоя. Известен передвижной пульпопровод для проведения профилактических работ20 при разработке самово загорающихсяпластов угля, смонтированный на сек - циях механизированной крегп, включающий магистральный трубопровод, соединительные рукава, трубы-отводы и запорную арматуру 21,Однако этот пульпопровод не позволяет отодвигать лри необходимости конвейер от забоя, так как конец трубы- отвода при движении в сторону выработанного пространства упирается в обрушенную цороду, забивается ею или деформируется.При отработке наклонных пластов или пластов со сложной гипсометрией почвы в случаях. смещения секций крепи или конвейера по падению . - восстановлению трудно сохранить совместную прямолинейность. передвижного пульпопровода существующей конструкции и секций механизированной крепи, так как при смещении конвейера или секции трубы-отводы, расположенные в обрушенных. породах выработанного пространства, работая на изгиб, деформируются или иэ-эа криволииейиости расклиниваются .в породах и их невозможно передвинуть. В выработанном прост -ранстве зд кре 1 ю )1 я длине шдд и:Рядки куски пород кровли, обрушяяс, де -формируют трубы-отводы.Целью и зобретения является Овышение надежности работы пульпопронодд,5Это достигается тем, что пулпаправод снабжен защитными трубами, длинакоторых меньше длины труб-отвсдов,соединительными фланцами, втулками,кронштейнами и направляющими паеречного смещения, при этом трубы-отводыразмещены в защитных трубах и саеди -нены с ними посредством фланцев, втулки жестко закреплены на концах защитных труб в месте соединения оследних с трубами-отводами и шарнирно со -единены с кронштейнами, которые, всвою очередь, закреплены в направляющих поперечного смещения, установленных на ограждении крепи.20На фиг. 1 показан передвижной пульпопровод смонтированный на механизи -рованной крепи; на фиг. 2 - та же.вид сверху; на фиг, 3 - узел 1 ндфиг. 1; на фиг. 4 - разрез Л-А фиг. 3,Передвижной пульпопровод состоитиз магистрального трубопровода 1,расположенного вдоль очистного забоясовместно с лавными коммуникациями,обводного патрубка 2, соединительныхрукавов - гибких шлангов 3, передвижных труб-отводов 4, соединенных сограждениями 5 секций крепи,Для уменьшения деформации от обрушения пород кровли на длину шага посадки каждая труба-отвод 4 размещенав защитной трубе 6 и соединена с неюфланцами 7, Со стороны забоя к фланцуподсоединен гибкий шланг 3. Защитнаятруба 6 снабжена жестко закрепленнойна конце трубы втулкой 8, шарнирно соединенной с кронштейном 9, а кронштейн9 закреплен в направляющих 10 попереч -ного смещения, установленных на ограждении 5 крепи,Передвижной пульпопровод работает 45следующим образом,При движении механизированногокомплекса трубы-отводы, установленньечерез 15-20 м вдоль очистного забоя,тянутся за ограждениями крепи. В случаях отклонения ограждения 5 в заваль -ную сторону при передвижке крепи илив сторону забоя при обрушении породкровли кронштейн 9 и втулка 8 обеспе -чивает самоустановку трубы - отвода 114 и защитной трубы 6 параллельно гипсометрии пласта. При смещении или ряз -вороте секций, а спелвательна, и гР .) ДЕ и 1 КР 111, 1 11. 111111111 )". ),1)1 жеия труб - т 1 Д,1; бес 1 и 1)д 1 )11;11 -)ир но Р. СОРДИ)е 1 И Р КО)1 ГР)111 9 С 1 у; -кй 8, 1.рее)ие труб - 1 тв адов з; Крдйнкю точку креи дает вазмажнаст пра -и задит различные перемещения гидро -стоек и конвейера в рабочей зале подкрепыш, вы 1 вяные производственнойнеобходимостью, пе н;рушяя ри этомпередвижной улпоправад,3;1 итняя трубя )Осри 1 л яет сединдмические 1 дгрузки т падения кус -ков пород при обрушении,При рофиляктике ньрдбатдннагапространства г и;истая суспензия че -рез мягистрдлный трубопровод 1, Об -водные пдтрубки 2, гибкие шланги 3,, руоы - отводы 4 постудет в обрушен -ные 1 ароды. Част глинистой суспен -зии поступает через зазор 11 междутрубой-отводам 4 и трубой б со стороны выработанного пространства, смачи -вдя параду и сикдя коэффициент трения между тру бай - отводом и акружяю -щей породой при движении.Нагнетание глинистой суспензиипроизводится до пербдвижки крепи.Предлагаемая конструкция пер едвижвного пульпопровода позволит устранитьнепроизводительные простои в лаве иповысить надекость его работы,Формула и з абр етени яПередвижной пульпои для пра - ведения профилактических работ при разработке сдмовозгорающихся ластов угля, смонтированный на секциях механизированной крепи, включающий маги - стральный трубопровод, соединительные рукава, трубы-отводы и запорную арматуру, о т л и ч а ю щ и й с я тем, что, с целью повышения нддежности работы пульпспровада, он снабжен защитыми трубами, цпина которых меньше длины труб-отводов, соединительными фланцами, втулками, кронштейна - ми и направляющими поперечнога смеще - ния, при этом трубы-отводы размещены в защитных трубах и соединены с ними посредством фпанцев, втулки жестко закреплены на концах защитных труб в месте соединения последних с трубямиотводами и шарнирно соединень с кронштейнами, которые, в св)к очередь, зд -креппены в напряв)кп)х ;Оеречнога887814 смецеццц, установи ццых на ограждении крепи. Источники информации,принятые во внимание при экспертиаеСоставитель 3. Техред А. Савка Редактор Т. Колодцева аказ ОЬ 97 Тир ВНИИПИ Гпо д13035,пиал ППП Патент", г. Ужгород, ул . Проектная,осударственно ам изобретени сква, Ж, Р днева Корректор В, Синиц Подписное комитета СССР открытий ская наб д, 4
