Быстроразъемное соединение труб

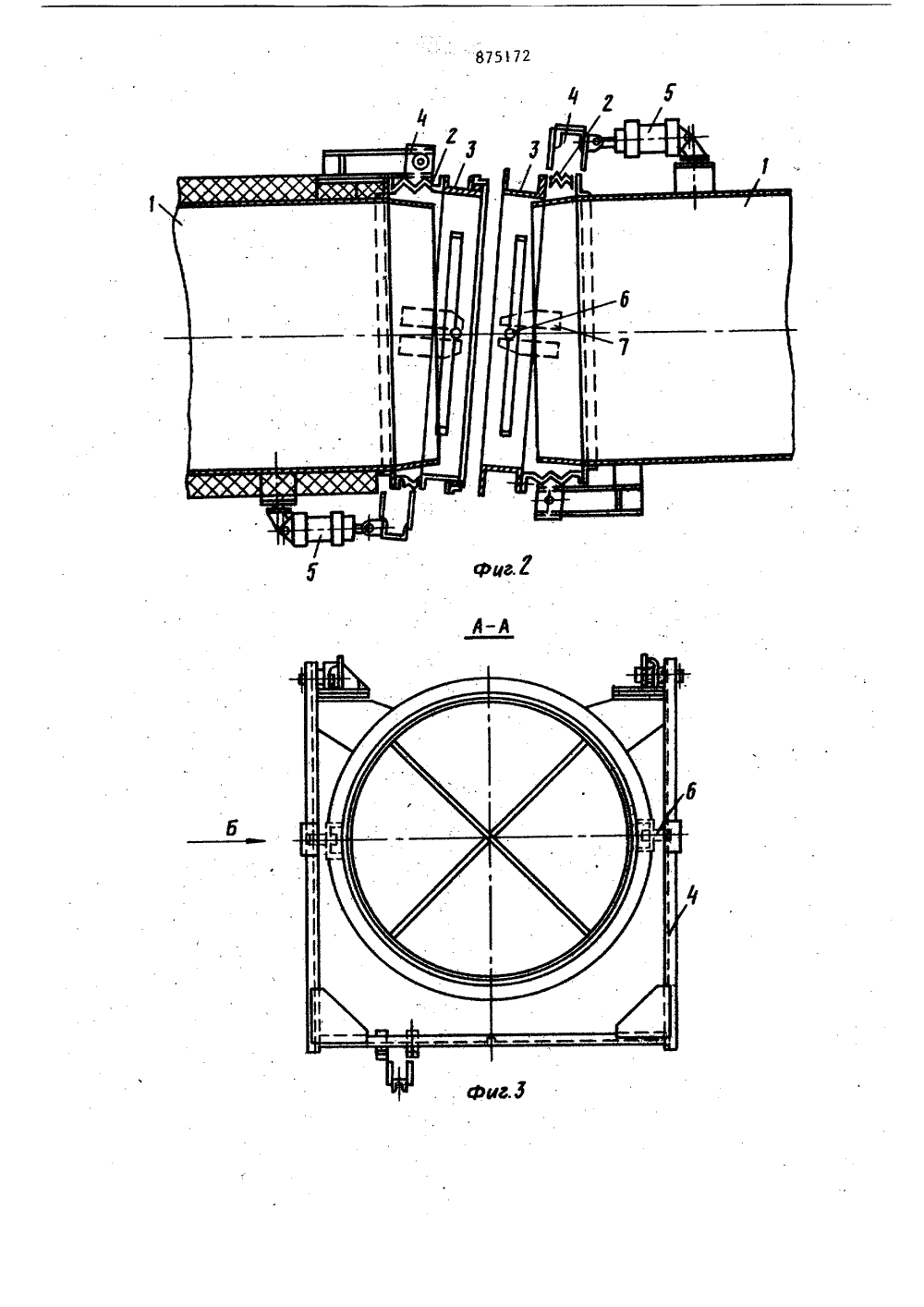

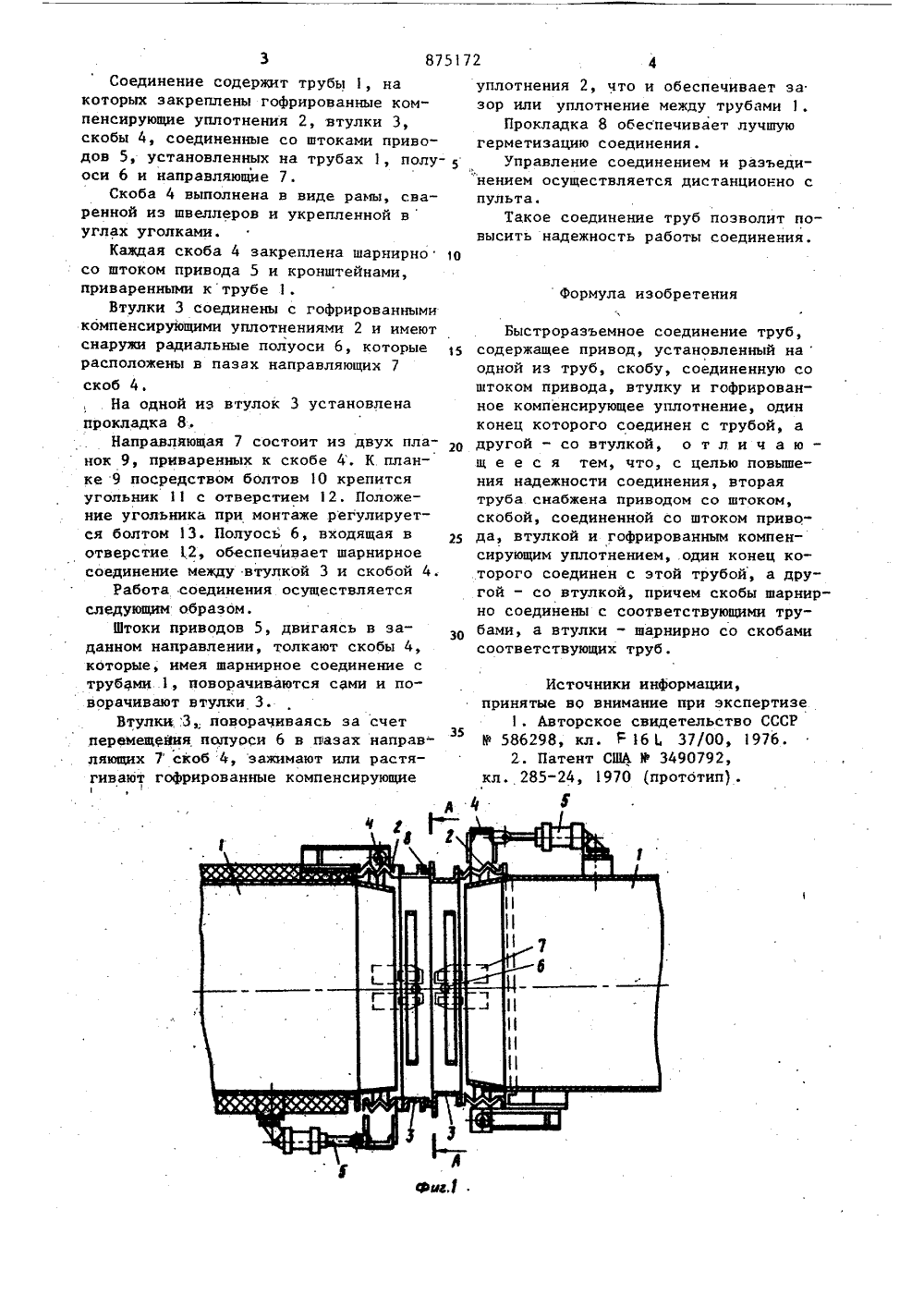

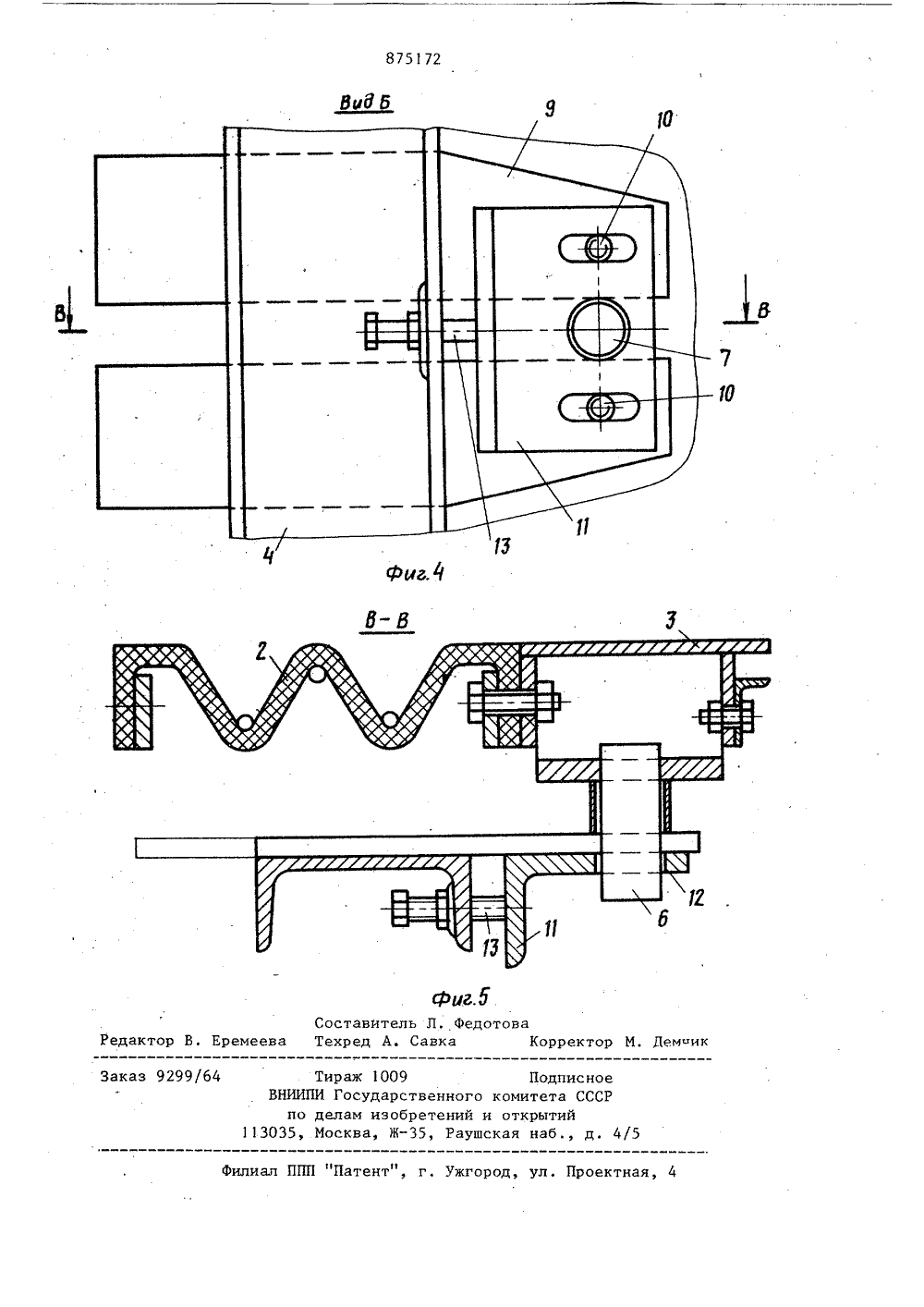

ОПИСАНИЕ ИЗОВРЕТЕН ИЯ Союз СоветскилСоцмалистмческирРеспублик и 875172 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ) Авторыизобретения Центральный научно-иссл конструкторский институ для целлюлозно-бумажной й и прое рованию. овательск по проект 1) Заяыител омышлен(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУ относится к обла и может использо Из обре ашиностр я в бумастивать-роениии, где е други ебует быстрое соедиоздуховодов исред. е и разь"бопроводов единениеразличных ние в оедий вид 1 изображено остоянии, об же, в разом 3 - разрез фиг. 4 - вид " разрез В-В г на состоя замкнутом т иг. 2 - тнии; на Аи а Б нана фи г 4 фиг. на ф 5 оделательном машиност траслях промьеленност Известно соединение, содержащее наконечники рукавов, уплотнение и замок,в виде соединительной втулки с пружинными фигурными скобами 1 .Недостатком этого соединения является то, что при его монтаже трудно обеспечить точное совпадение подвижных элементов замка и соответственно герметизацию соединения. Это снижает надежность и быстродействие соединения. Кроме того, отсутствует механи зация и дистанционное управление.Известно также быстроразъемное соединение труб, содержащее привод, установленный на одной из труб, скобу соединенную со штоком привода, втулку и гофрированное. компенсирующее уплотнекие, один конец которого соединен струбой, а другой - со втулкой 121.Это соединение ненадежно в эксплуатации, поскольку трудно обеспечитьсоосность соединенных труб.Цель изобретения - повышение надеж"ности соединения,Указанная цель достигается тем,что вторая труба снабжена приводомсо штоком, скобой, соединенной со штоком привода, втулкой и гофрированнымкомпенсирующим уплотнением, один конец которого соединен с этой трубой,а другой - со втулкой, причем скобы:,3шарнирно соединены с соответствующимитрубами, а втулки - шарнирно со скобами соответствующих труб.875172 Соединение содержит трубы 1, накоторых закреплены гофрированные компенсирующие уплотнения 2, втулки 3,скобы 4, соединенные со штоками приводов 5, установленных на трубах 1, полуоси 6 и направляющие 7.Скоба 4 выполнена в виде рамы, сваренной из швеллеров и укрепленной вуглах уголками.Каждая скоба 4 закреплена шарнирносо штоком привода 5 и кронштейнами,приваренными к трубе 1.Втулки 3 соединены с гофрированнымикомпенсирующими уплотнениями 2 и имеютснаружи радиальные полуоси 6, которыерасположены в пазах направляющих 7скоб 4,На одной из втулок 3 установленапрокладка 8,Направляющая 7 состоит из двух планок 9, приваренных к скобе 4. К планке 9 посредством болтов 10 крепитсяугольник 11 с отверстием 12. Положение угольника при монтаже регулируется болтом 13. Полуось 6, входящая вотверстие 12, обеспечивает шарнирноесоединение между втулкой 3 и скобой 4.Работа соединения осуществляетсяследующим образом.Штоки приводов 5, двигаясь в заданном направлении, толкают скобы 4,которые, имея шарнирное соединение струбами 1, поворачиваются сами и поворачивают втулки 3.Втулки .3, поворачиваясь за счетпервмещйия полурси 6 в показах направ-ляющих 7 скоб 4, зажимают или растягивают гофрированные компенсирующие уплотнения 2, что и обеспечивает зазор или уплотнение между трубами 1.Прокладка 8 обеспечивает лучшуюгерметизацию соединения.Управление соединением и разъединением осуществляется дистанционно спульта.Такое соединение труб позволит повысить надежность работы соединения.10 Формула изобретения Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР В 586298, кл. Р 16 1. 37/00, 1976. 2. Патент США Мф 3490792,кл. 285-24, 1970 (прототип) . дХБыстроразъемное соединение труб, 15 содержащее привод, установленный наодной из труб, скобу, соединенную соштоком привода, втулку и гофрированное компенсирующее уплотнение, одинконец которого соединен с трубой, а 20 другой - со втулкой, о т л и ч а ю -щ е е с я тем, что, с целью повышения надежности соединения, втораятруба снабжена приводом со штоком,скобой, соединенной со штоком приво да, втулкой и гофрированным компенсирующим уплотнением, один конец которого соединен с этой трубой, а другой - со втулкой, причем скобы шарнирно соединены с соответствующими трубами, а втулки - шарнирно со скобамисоответствующих труб.отова тор М. Дем 299 ТиражНИИПИ Го ак по делам13035, Москв
