Генератор функций уолша

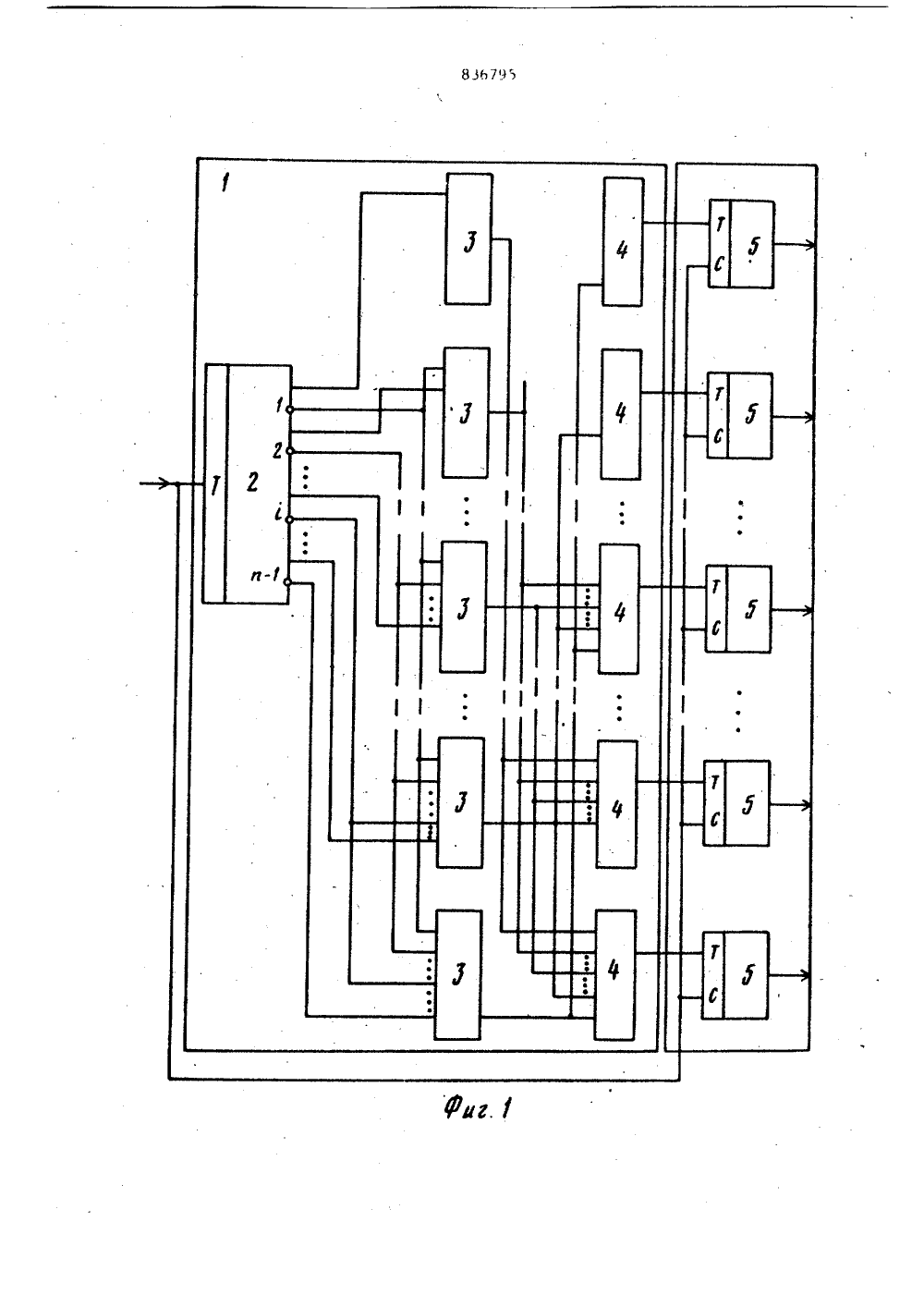

(51)М. Кл, Н 03 К 13/256 с присоединением заявки М -тоаударотеенныа комитет СССР аа делам изобретений и атерыта 11(54) ГЕНЕРАТОР ФУНКЦИЙ УОЛША Изобретение относится к импульсной технике и может использоваться для синтеза сигналов сложной формы.Известно устройство для генерации функций Уолша, содержащее герератор подготовительных функций и формирователь функций Уолша 11.Недостатком генератора является нестрогая ортогональность воспроизводимых составляющих функций Уолша.Наиболее близок к предлагаемому генератор функций Уолша 12 , содержащий генератор подготовительных функций с (и+1) синхронными входами и 2Н выходами, соединенными со счетными входами 2 счетных триггеров, входы15 синхронизации которых соединены с входом тактовых импульсов генератора подготовительных функций.Недостатком данного устройства является его сложность.Целью изобретения является упрощение генератора. Поставленная цель достигается тем, что в генераторе функций Уолша, содержащем пересчетный блок, состоящий из 2 триггеров,входы синхронизации которых подключены к шине тактовых импульсов, генератор подготовительных функций с2" выходами, каждый из которых соединен со счетным входом одного изтриггеров пересчетного блока, генератор подготовительных функций выполнен на (п)-разрядном счетчике,вход которого подключенк шине тактовых импульсов и содержит и элементов И и 21 элементов ИЛИ, причем11-тый выход (и)-разрядного счетчика (где 1. л 1,2,3 п"1)подключенк 1 -тому входу 1 -того элемента И,12 -тый выход (где 1.= 1.,4 1, ,и) к1-тым входам (и-)элементов И.а выходы -,тых элементов И соединенысо входами 1 -тых элементов 1 согласно (2 К) 2 1 14 с 1 с 2 К2 где К - 1,22. 1На фиг. 1 приведена структурнаяэлектрическая схема генератора функ25 3 8367ций Уолша, на фиг. 2,3-временные диаграммы, поясняющие работу устройства прп и.Устройство содержит генератор 1подготовительных функций с 21 вы 5ходами, выполненный на (и) -разрядном счетчике 2, и элементов И 3, 2"элементов ИЛИ 4 . 1 -тый выход (и)разрядного счетчика 2 (1 -1,23и -1) подключен к 1 -тому входу 1-того 101элемента ИЗ, 12-тый выход (1 = 1Х 1+ фи)-к 1-тым входам (и) элементовИ 3, выходы 1 -тых элементов И 3 соединены с входами 1 -тых элементов ИЛИ4 согласно 2 К2 1 с.1 с 2 К2 с, 15где К=1,22 ".Устройство также содержит блок,состоящий из 2" счетных триггеров 5,входы синхронизации которых подключены к шине тактовых импульсов, а 20счетные входы - к 2 выходам элементов ИЛИ генератора подготовительныхфункций,Генератор работает следующим образом.На вход (и)-разрядного счетчика2 генератора подготовительных функций подается последовательность тактовых импульсов Т (см. Фиг. 2) с периодом, равным длительности элемента функций Уолша. Сигналы с выходовсчетчика подаются на входы элементовИЗ. На выходе 1 -того элемента Иформируется последовательность импульсов ЧР(см. Фиг. 2) длительностью, равной периоду тактовых импульсов (Тт 11)с периодом, равным 2(Тщ). Кроме то)го, импульсы на выходе (1 +1)-гоэлемента И(; 1 на фиг. 2) сдвинутыотносительно импульсов на выходе 10.1."того элемента И(М на Фиг. 2) впра 411во на время, равное 2 - Т-.Сигналы с выходов элементов И 3 поо.тупают на входы элементов ИЛИ 4. Свыхода .1 -того элемента ИЛИ они в ви 95 фде подготовительной Функции(Ч см.фиг.3) подаются на вход 1 -того триггера 5 блока, где Формируются составляющие функций Уолша (см. Фиг. 3) .В предложенном техническом решении устройство упрощено за счет сокращения синхронных входов в генераторе подготовительных функций из-за применения (и)-разрядного счетчика, уменьшения числа триггеров.Формула изобретенияГенератор функций Уолша, содержащий пересчетный блок, состоящий из2 триггеров, входы синхронизации которых подключены к шине тактовых импульсов, генератор подготовительныхФункций с 2 выходами, каждый из которых соединен со счетным входом од"ного из триггеров пересчетного блока,о т л и ч а ю щ и й с я тем, что, сцелью упрощения устройства, генератор подготовительных функций с 2 выходами выполнен на (и"1)-разрядномсчетчике, вход которого подключен кшине тактовых импульсов, и содержит.и элементов И и 2" элементов ИЛИ,причем 1 -тый выход (и)-разрядногосчетчика (где 1 = 1,2,3 и)подключен к 1 -тому входу 1 "тогоэлемента Ир 1-тый выход (где 1 ря1+1 р ир - к 1-тым входам (и-Ь;)элементов И, а выходы 1 -тых элементов И соединены со входами 1-тьцэлементов 4 ЛИ так, что (2 К)2" ф 1(2 К2" ф(где К=1,2, .;2% ),Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРВ 417903, Н 03 К 13/256, 1974,2. Генератор Функций Уолша, журнал. У Составитель Р. Нижаметдиновотов Техред Е. Гаврилешко Корректор Г. Рещетн Редакт аказ 3206/4 илиал ППП "Патент", г. Ужгород, ул. Проектная Тираж 988 ВНИИПИ Государственного по делам изобретений 113035, Иосква, Ж, РаПодписноеомитета СССРи открытийщская наб., д. 4/
