Способ демодуляции дискретныхсигналов

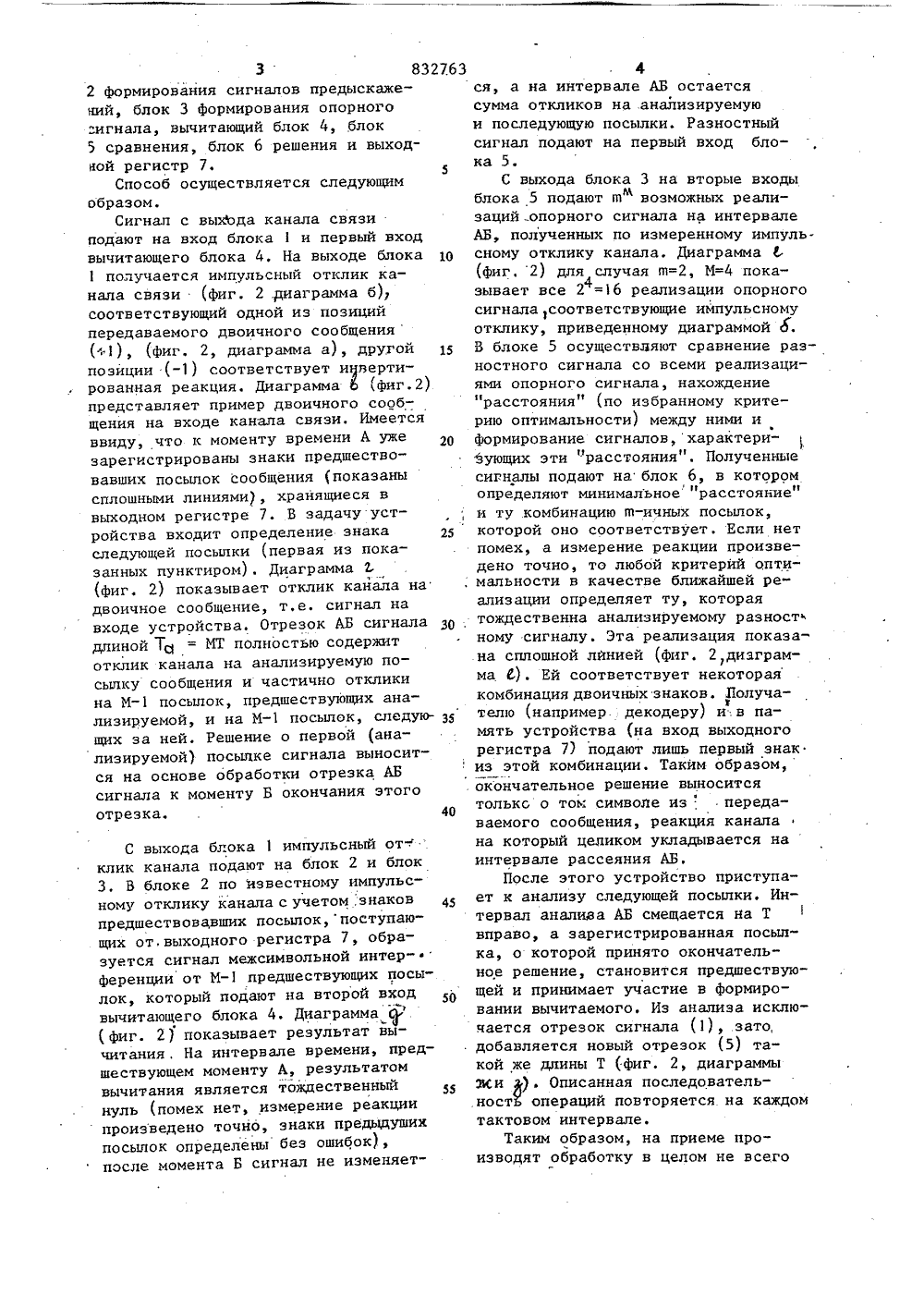

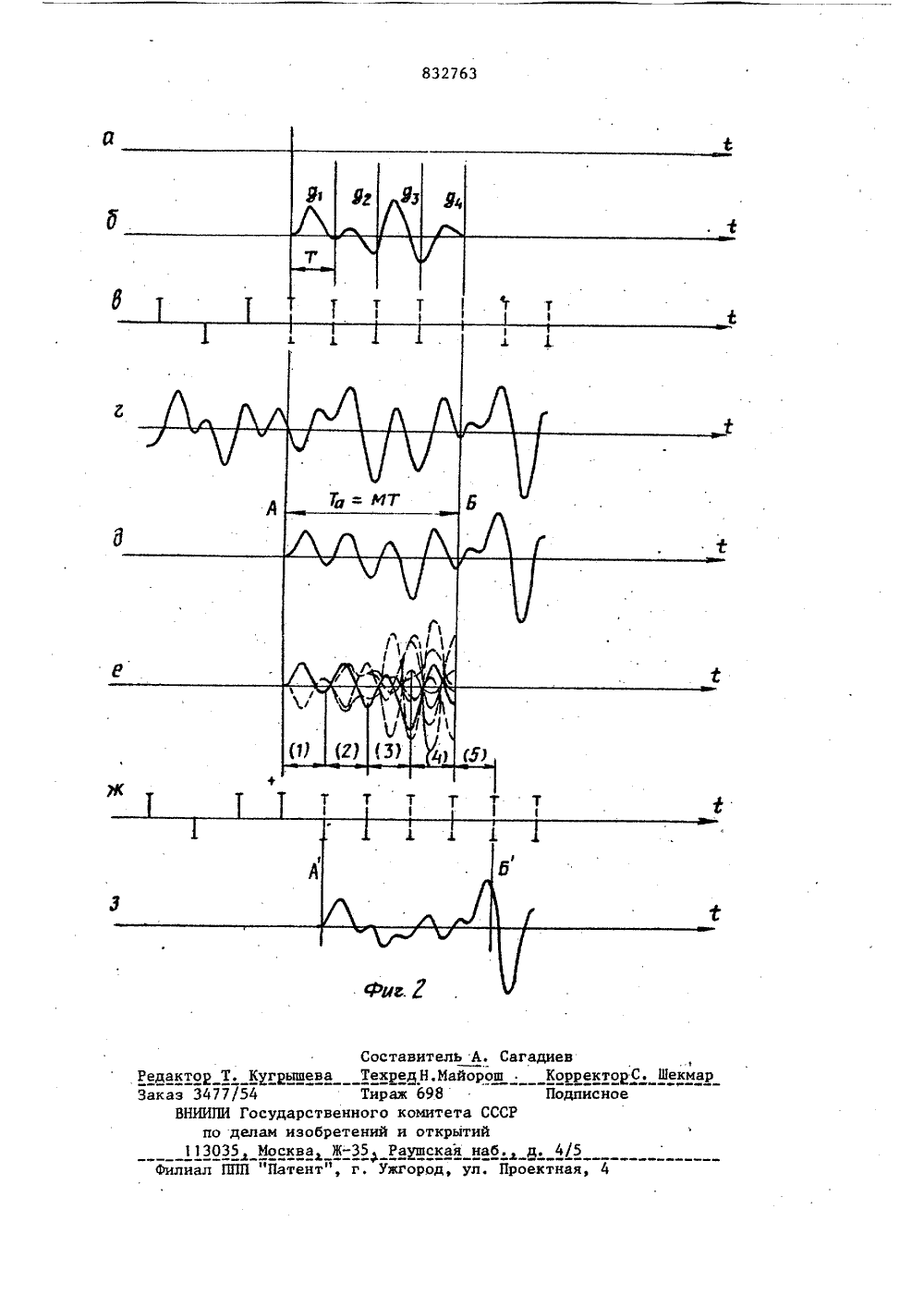

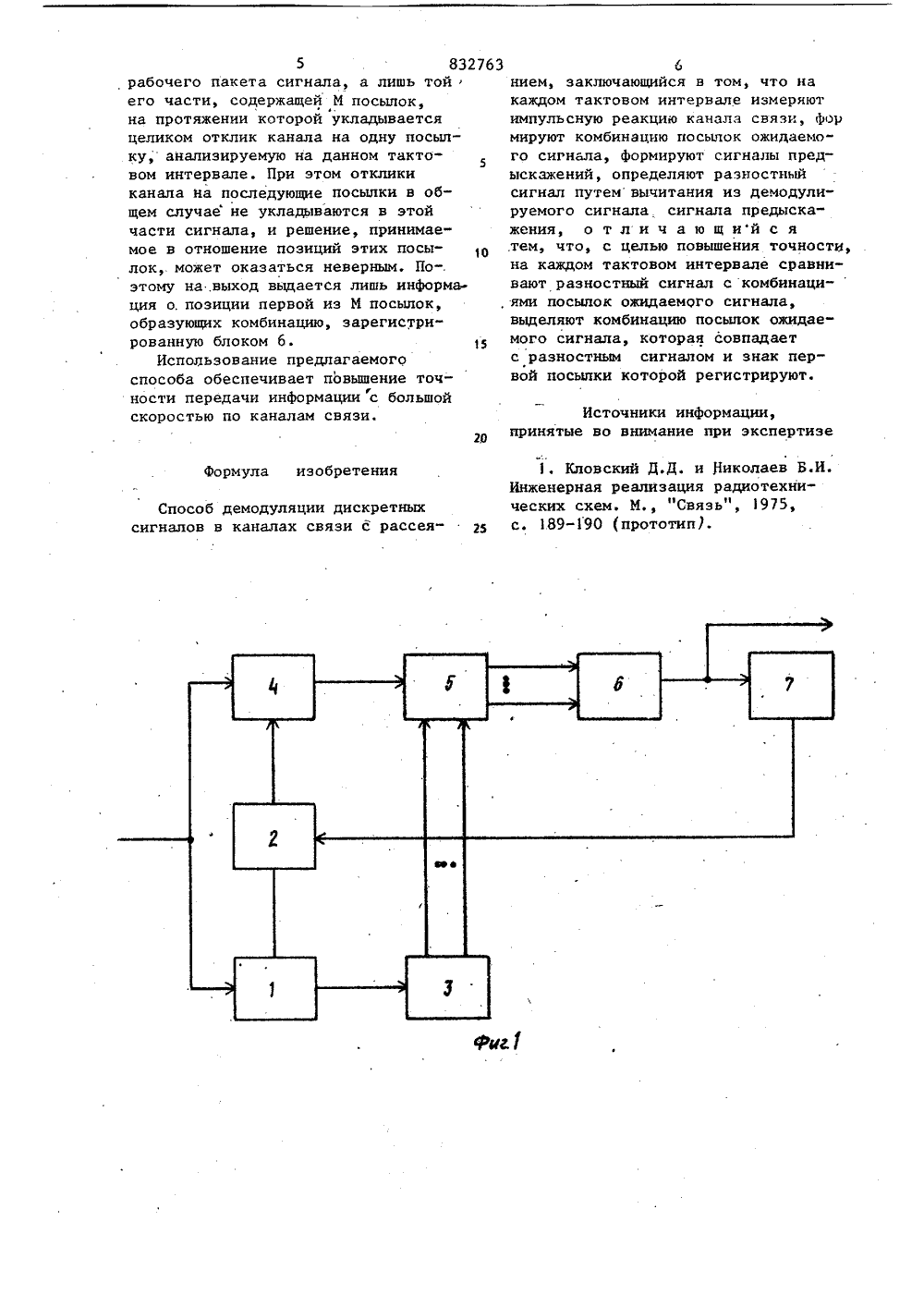

8327632 формирования сигналов предыскажений, блок 3 формирования опорного "игнала, вычитающий блок 4, блок 5 сравнения, блок 6 решения и выходной регистр 7.5Способ осуществляется следующим образом.Сигнап с выхода канала связи подают на вход блока 1 и первый вход вычитающего блока 4, На выходе блока 10 1 получается импульсный отклик канала связи (фиг. 2 диаграмма б) соответствующий одной из позиций передаваемого двоичного сообщения (+), (фиг. 2, диаграмма а), другой 15 позиции (-1) соответствует иверти( рованная реакция, Диаграмма о фиг.2) представляет пример двоичного сообщения на входе канала связи. Имеется ввиду, что к моменту времени А уже зарегистрированы знаки предшествовавших посылок сообщения (показаны сплошными линиями), хранящиеся в выходном регистре 7. Б задачу устройства входит определение знака 25 следующей посылки (первая из показанных пунктиром), Диаграмма (фиг. 2) показывает отклик кайала на двоичное сообщение, т.е. сигнал на входе устройства, Отрезок АБ сигнала длиной Тс 1 = МТ полностью содержит отклик канала на анализируемую посылку сообщения и частично отклики на Мпосылок, предшествующих анализируемой, и на Мпосылок, следую- З 5 щих за ней. Решение о первой (анализируемой) посылке сигнала выносится на основе обработки отрезка АБ сигнала к моменту Б окончания этого отрезка.40 С выхода блока 1 импульсный от-клик канала подают на блок 2 и блок 3. В блоке 2 по известному импульсному отклику канала с учетом, знаков 45 предшествовавших посылок,поступающих от,выходного регистра 7, образуется сигнал межсимвольной интер-ференции от Мпредшествующих посылок, который подают на второй ВХод 50 вычитающего блока 4, Диаграмма ф ( фиг. 2 ) показывает результат вычитания, На интервале времени, предшествующем моменту А, результатомч вычитания является тождественныи нуль (помех нет, измерение реакции произведено точно, знаки предыдуших посылок определены без ошибок), после момента Б сигнал не изменяетфся, а на интервале АБ остается сумма откликов на анализируемую и последующую посылки. Разностный сигнал подают на первый вход блока 5.С выхода блока 3 на вторые входы блока 5 подают в возможных реализаций опорного сигнала на интервале АБ, полученных по измеренному импульсному отклику канала. Диаграмма 6 (фиг. 2) для случая в=2, М=4 показывает все 2 =16 реализации опорного4сигнала соответствующие импульсному отклику, приведенному диаграммой о. В блоке 5 осуществляют сравнение разностного сигнала со всеми реализациями опорного сигнала, нахождение "расстояния" (по избранному критерию оптимальности) между ними и формирование сигналов,характеризующих эти "расстояния". Полученные сигналы подают на блок 6, в котором определяют минимальное "расстояние" и ту .комбинацию в-ичных посылок, которой оно соответствует. Если нет помех, а измерение реакции произведено точно, то любой критерий оптимальности в качестве ближайшей реализации определяет ту, которая тождественна анализируемому разност ному сигналу. Эта реализация показана сплошной лйнией (фиг. 2,диаграмма С). Ей соответствует некоторая комбинация двоичных знаков. Получателю (например. декодеру) и:в память устройства (на вход выходного регистра 7) подают лишь первый знак из этой комбинации. Таким образом, окончательное решение выносится только о ток символе из.передаваемого сообщения, реакция канала на который целиком укладывается на интервале рассеяния АБ.После этого устройство приступает к анализу следующей посылки, Интервал аналиаа АБ смещается на Т вправо, а зарегистрированная посылка, о которой принято окончательное решение, становится предшествующей и принимает участие в формировании вычитаемого, Из анализа исключается отрезок сигнала (1), зато, добавляется новый отрезок (5) такой же длины Т (фиг, 2, диаграммы жи ). Описанная последовательность операций повторяется на каждом тактовом интервале.Таким образом, на приеме производят обработку в целом не всего5 832763рабочего пакета сигнала, а лишь тойего части, содержащей М посылок,на протяжении которой укладываетсяцеликом отклик канала на одну посылку, анапизируемую на данном тактовом интервале. При этом откликиканала на последующие посылки в общем случае не укладываются в этойчасти сигнала, и решение, принимаемое в отношение позиций этих посылок, может оказаться неверным. По-.этому на,выход вйдается лишь информация о, позиции первой из М посылок,образующих комбинацию, зарегистрированную блоком 6.15Использование предлагаемогоспособа обеспечивает повышение точности передачи информации с большойскоростью по каналам связи. 6кием, заключающийся в том, что на каждом тактовом интервале измеряют импульсную реакцию канала связи, фор мируют комбинацию посылок ожидаемо" го сигнала, формируют сигналы предыскажений, определяют разностный сигнал путем вычитания из демодулируемого сигнала. сигнала предыскажения, о т л и ч а ю щ ий с я тем, что, с целью повышения точности, на каждом тактовом интервале сравнивают разностный сигнал с комбинаци-ями посылок ожидаемого сигнала, выделяют комбинацию посылок ожидаемого сигнала, которая совпадает с разностным сигналом и знак первой посылки которой регистрируют. Источники информации,принятые во внимание при экспертизеФормула изобретения Способ демодуляции дискретных сигналов в каналах связи с рассея Кловский Д.Д. и Николаев Б.И. Инженерная реализация радиотехнических схем. М., "Связь", 1975, с. 189-190 1 прототип).ь А, Сагайорош Составител тшева Техред Н. М Тираж 698 рственного комит эобретений и откр ва ЖРаушсккма Закаэ 3477/54ВНИИПИ Госудпо делам 3035 Мос та СССР тий наб. ул. Про
