Способ измерения максимальной энергииобразцов из магнитных материалов

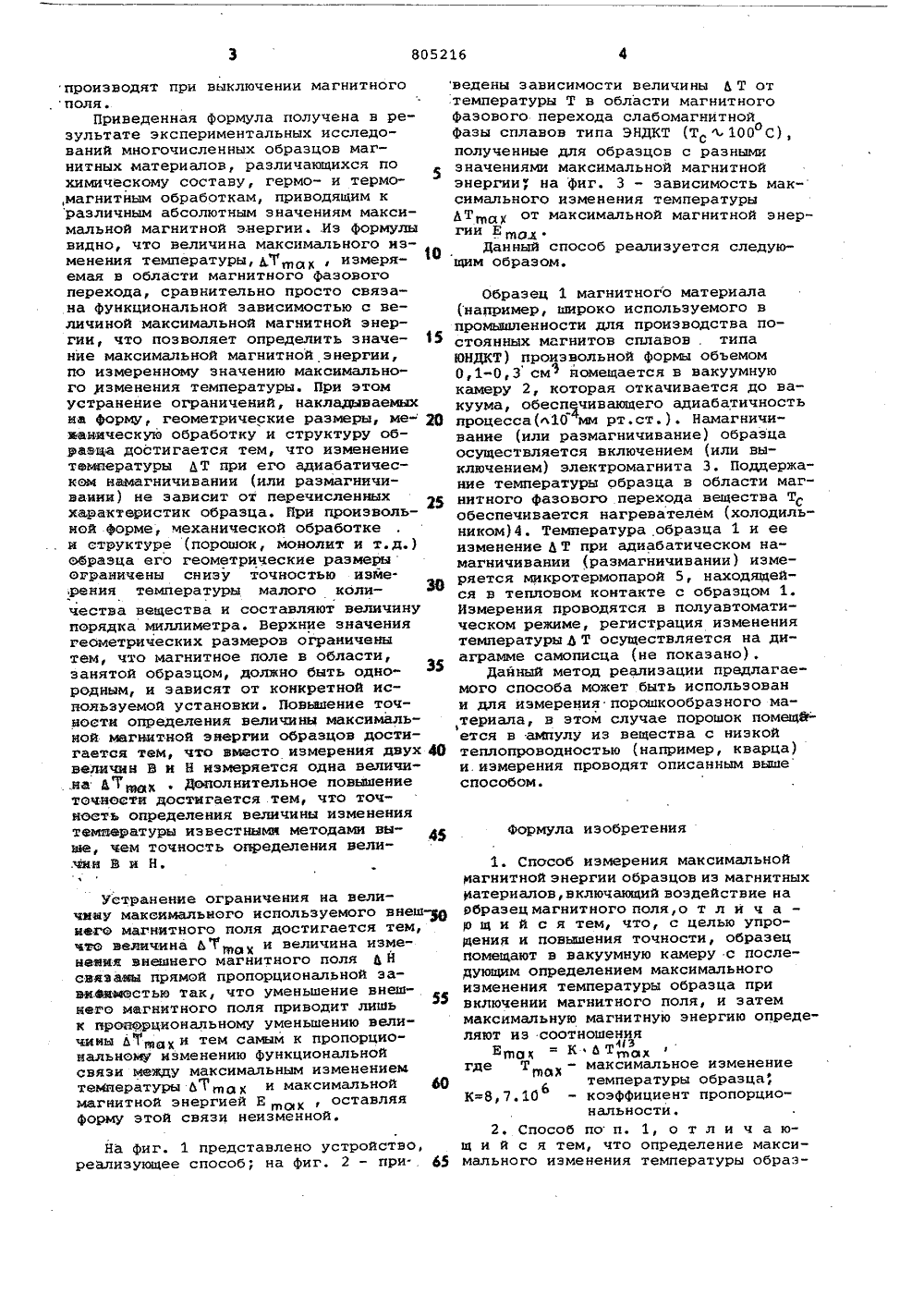

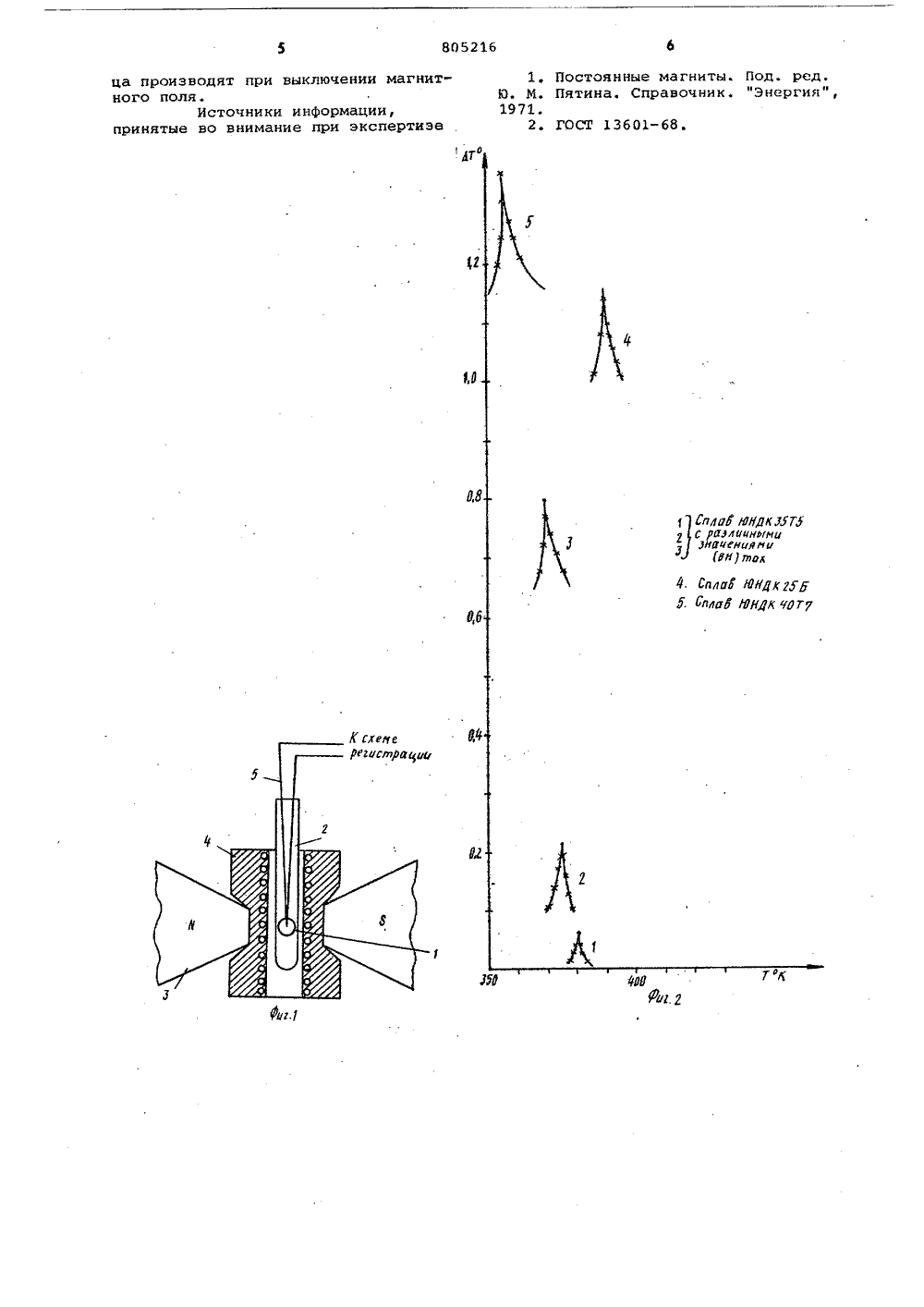

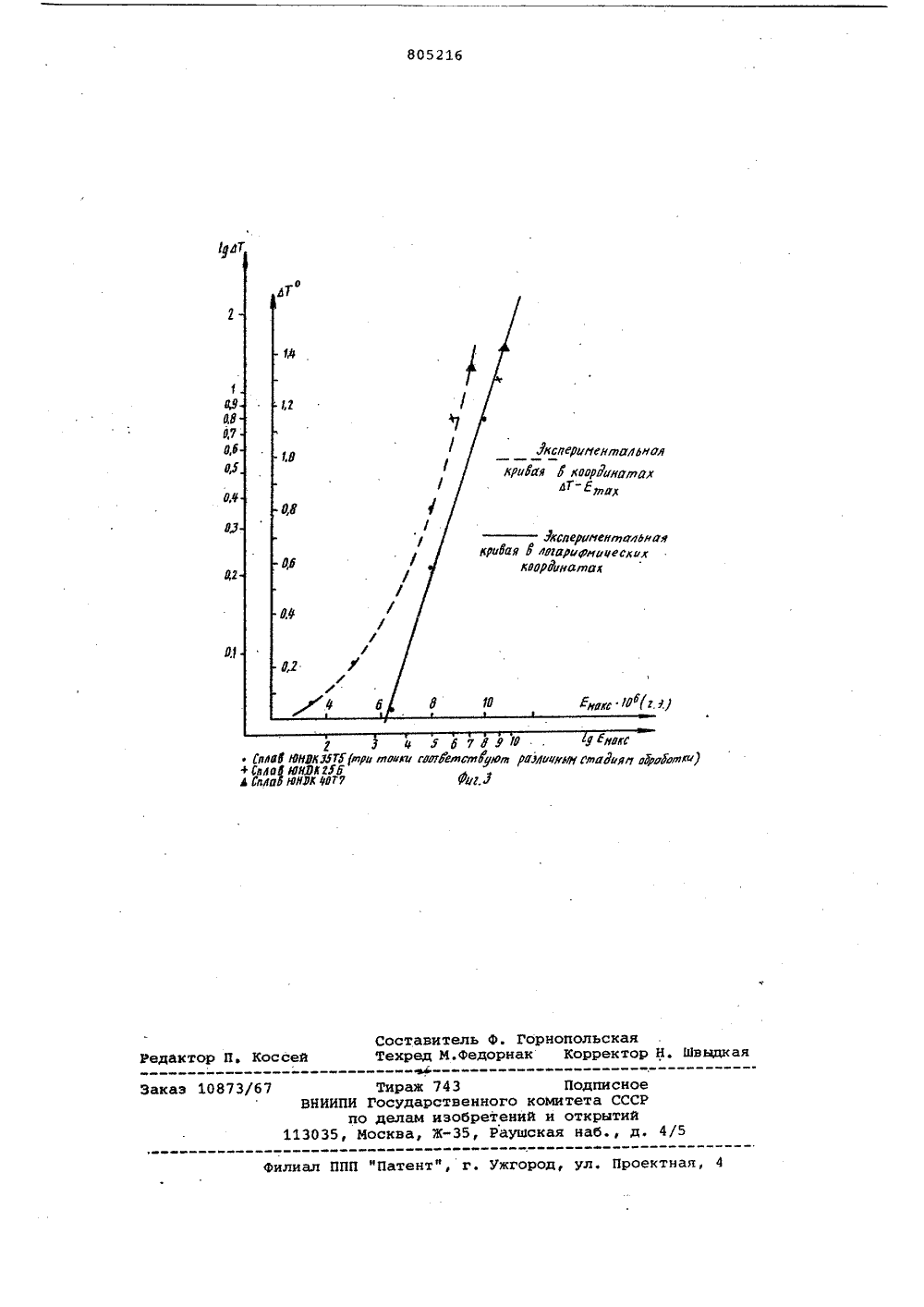

Союз Советскик Социанистическик республикОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) ЗаЯвлено 120179 (21) 2715218/18-21с присоединением заявки Нов(51) М. Кл. С 01 Н ЗЗ/12 Государствеииый комитет СССР по делам изобретеиий и открытийДата опубликования описания 15.02,81(72) Авторы изобретения Ю. С. Авраамов и В. М. Белова Московский ордена Трудового Красного Знамени институт стали н сплавов(54) СПОСОБ ИЗМЕРЕНИЯ МАКСИМАЛЬНОЙ МАГНИТНОЙ ЭНЕРГИИ ОБРАЗЦОВ ИЗ МАГНИТНЫХ МАТЕРИАЛОВИзобретение относится к областимагнитных измерений и может быть использовано при контроле основных магнитных характеристик образцов из магнитных материалов.5Известен способ измерения максимальной магнитной энергии образцов,включающий изготовление образца специальной формы с последующим йзмерением кривой размагничивания В(Н),по окоторой рассчитывается его максимальная магнитная энергия 1,Однако для данного способа характерна сложность приготовлений образ-. 35 ца, баллистический способ измерения и снятие двух характеристик В и Нт приводящих к снижению точности из" мерения и к увеличению погрешности определения максимальной магнитной 20 энергии В(н)мокс,Известен также способ измерения основной технической характеристики магнитных материалов максимальной магнитной энергии В(Н)юв,состоящий .25 в том, что монолитный образец магнитотвердого материала специальной формы намагничивают до насыщения во внешнем магнитном поле и измеряют кривую размагничивания В(Н), а затем рассчи тывают путем подбора величину макси"мальной магнитной энергии В(Н)Д 21,Недостатком данного способа является его сложность и низкая точностьизмерений,Цель изобретения - упрощение процесса измерения, повышение его точности путем устранения ограниченийна геометрическую.указанная цель достигается тем,что в способе измерения максимальной.магнитной энергии образцов из магнитных материалов, включающих воздействие на образец магнитного поля,образец помещают в вакуумную камерус последующим определением максимального изменения температуры образцапри включении магнитного поля, затеммаксимальную магнитную энергию определяют из соотношениязЕгпох = К о Трах фгде Е ,.Х - максимальная магнитнаяэнергия измеряемого образца,ЬТдаХ - максимальное изменениетемпературы образца,К=8,7,10 - коэффициент пропорциональности,Кроме того, определение максимального изменения температуры образцапроизводят при выключении магнитного ,поля.Приведенная Формула получена в результате экспериментальных исследований многочисленных образцов магнитных материалов, различающихся по химическому составу, гермо- и термо,магнитным обработкам, приводящим к различным абсолютным значениям максимальной магнитной энергииИз Формулывидно, что величина максимального изменения температуры, дУ, с измеряемая в области магнитного фазовогоперехода, сравнительно просто связана функциональной зависимостью с величиной максимальной магнитной энергии, что позволяет определить значение максимальной магнитной энергии,по измеренному значению максимального изменения температуры, При этомустранение ограничений, накладываемыхиа Форму, геометрические размеры, ме-ханическую обработку и структуру обуааца достигается тем, что изменениетемпературы ДТ при его адиабатическэм намагничивании (или размагничиваиин) не зависит от перечисленныххарактеристик образца, При произвольной Форме, механической обработкеи структуре (порошок, монолит и т.д.)обраэца его геометрические размерыограничены снизу точностью изйе,рения температуры малого количества вещества и составляют величину порядка миллиметра, Верхние значения геометрических размеров ограничены тем, что магнитное поле в области,занятой образцом, должно быть одно" родным, и зависят от конкретной используемой установки. Повышение точцоети определения величины максимальной магнитной энергии образцов достигается тем, что вместо измерения двух величин В и Н измеряется одна величи.На ДТию,х . ДОПОЛНИТЕЛЬНОЕ ПОВЫШЕНИЕ точноети достигается тем, что точноеть определения величины изменениятемяературы известными методами выше, чем точность определения вели.чии В и Н.Устранение ограничения на величииу макеимальиого используемого внеш"уонего магнитного поля достигается тем,что величина ЬЧфо и величина изменеикя внешнего магйитного поля Д Нсвкзаиы прямой пропорциональной зави 4 ажвстью так, что уменьшение внешиего магнитного поля приводит лишьк нрощррциональному уменьшению величииы д 1 ц и тем самым к пропорциональному изменению Функциональнойсвязи между максимальным изменениемтемиературы Ь 7 що и максимальной 0магнитной энергией Е ,о, , оставляяФорму этой связи неизмейной,ведены зависимости величины Д Т оттемпературы Т в области магнитногоФазового перехода слабомагнитнойФазы сплавов типа ЭНДКТ (Тс ч 100 С),полученные для образцов с разнымизначениями максимальной магнитнойэнергии", на фиг. 3 - зависимость максимального изменения температурыДТпц от максимальной магнитной энеРгии ЕвоДанный способ реализуется следующим образом,Образец 1 магнитного материала (например, широко используемого в промышленности для производства постоянных магнитов сплавов . типа ЮНДКТ) произвольной формы объемом 0,1-0,3 см номещается в вакуумную камеру 2, которая откачивается до вакуума, обеспечивающего адиабатичность процесса(л 10 мм рт,ст.). Намагничивание (или размагничивание) образца осуществляется включением (или выключением) электромагнита 3. Подцержание температуры образца в области магнитного Фазового перехода вещества ТС обеспечивается нагревателем (холодильником)4. Температура образца 1 и ее изменение Д Т при адиабатическом намагничивании (размагничивании) измеряется микротермопарой 5, находящейся в тепловом контакте с образцом 1. Измерения проводятся в полуавтоматическом режиме, регистрация изменения температуры 4 Т осуществляется на диаграмме самописца (не показано).Дайный метод реализации предлагаемого способа может быть использован и для измерения порошкообразного материала, в этом случае порошок помеща- ется в ампулу из вещества с низкой теплопроводностью (например, кварца) и.измерения проводят описанным выше способом.Формула изобретения1. Способ измерения максимальноймагнитной энергии образцов из магнитныхиатериалов, включающий воздействие нарбразецмагнитного поля,о т л и ч ар щ и й с я тем, что, с целью упрощения и повышения точности, образецпомещают в вакуумную камеру с последующим определением максимальногоизменения температуры образца привключении магнитного поля, и затеммаксимальную магнитную энергию определяют из соотношенияазЕва = К Д Тъах фгде Т - максимальное изменение%ОХтемпературы образца,УК=8,7.10 - коэффициент пропорциональности,2, Способ по п. 1, о т л и ч а ющ и й с я тем, что определение максимального изменения температуры образ805216ЯТ ца производят при выключении магнитного поля.Источники информации, принятые во внимание при экспертизе 1, Постоянные магниты. Под. ред,Ю. М. Пятина. Справочник. "Энергия",1971.2, ГОСТ 13601-68805216 1 пеа Внвкйт 3(щрц фпю йеоФ юнэп 5 БЙюаа ВНЕ Кт 7 пачУеюдпФ Фи.Составитель Ф. ГорнопольскаяТехред И.федорнак Корректор Н актор П. Кос Подписное комитета СССР ий и открытий ушская наб., д. аказ 10873/67 Тираж 743 ВНИИПИ Государственног по делам изобрете 13035, Москва, Ж, Ра
