Устройство для формирования исварки горловины мешка

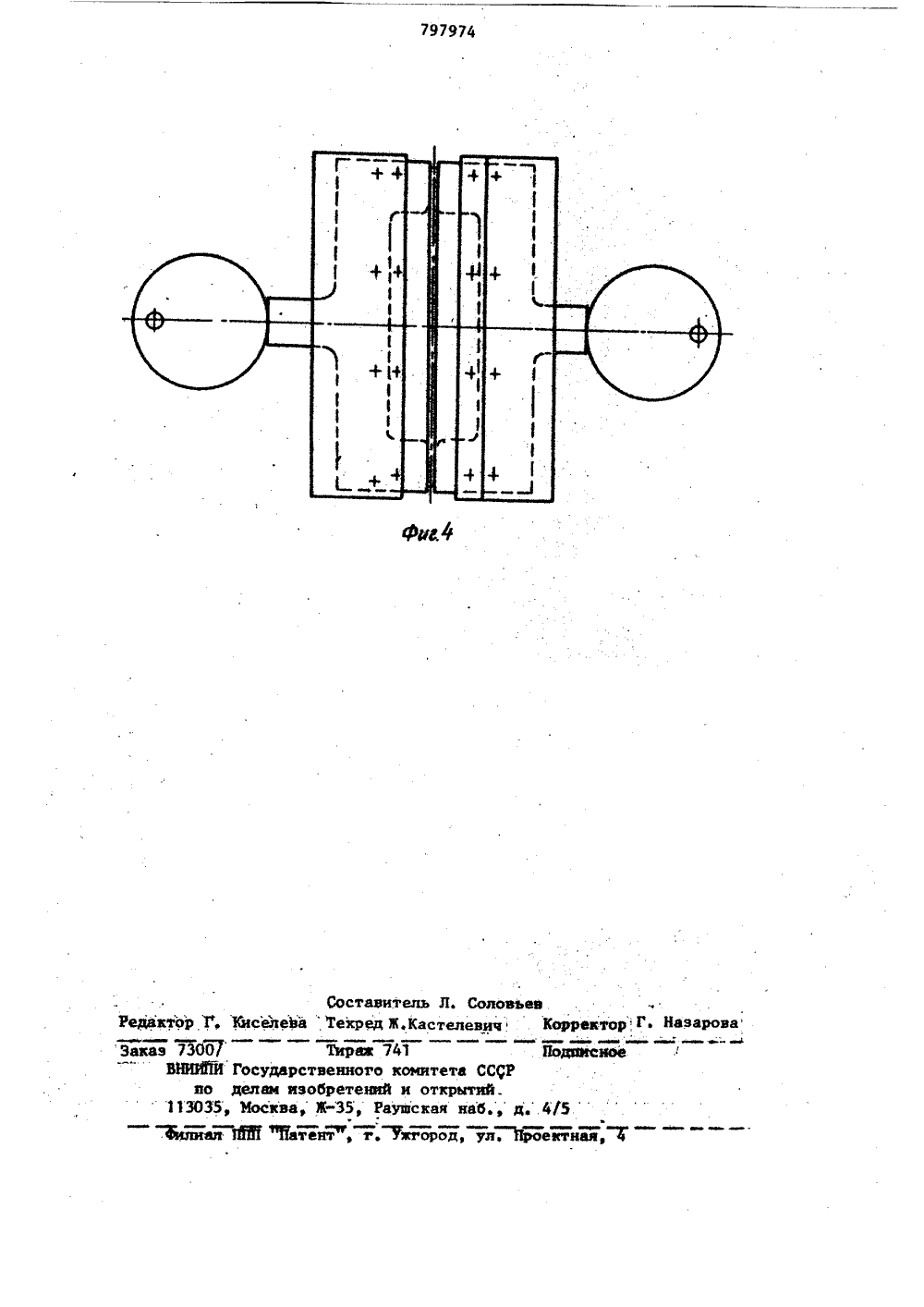

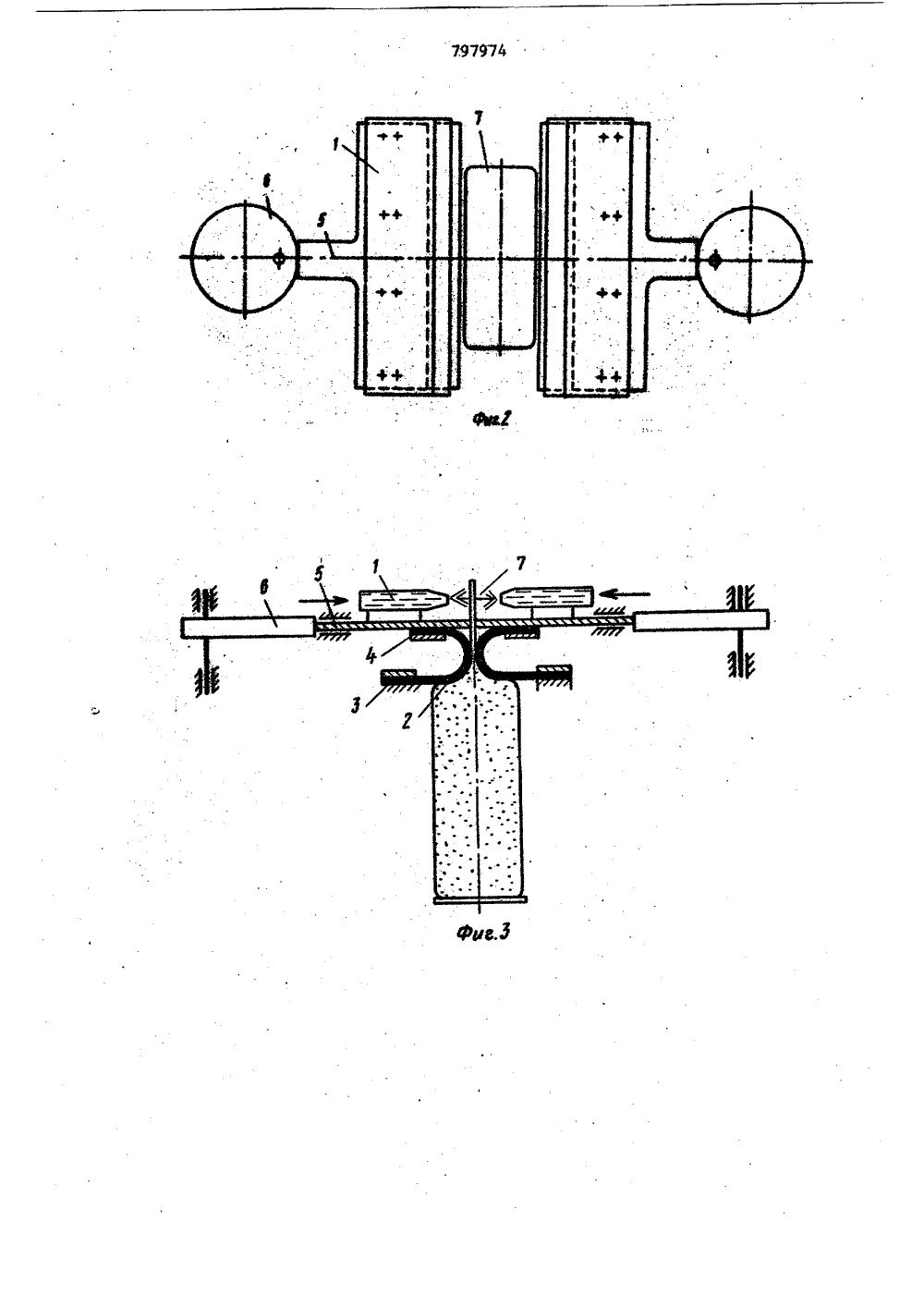

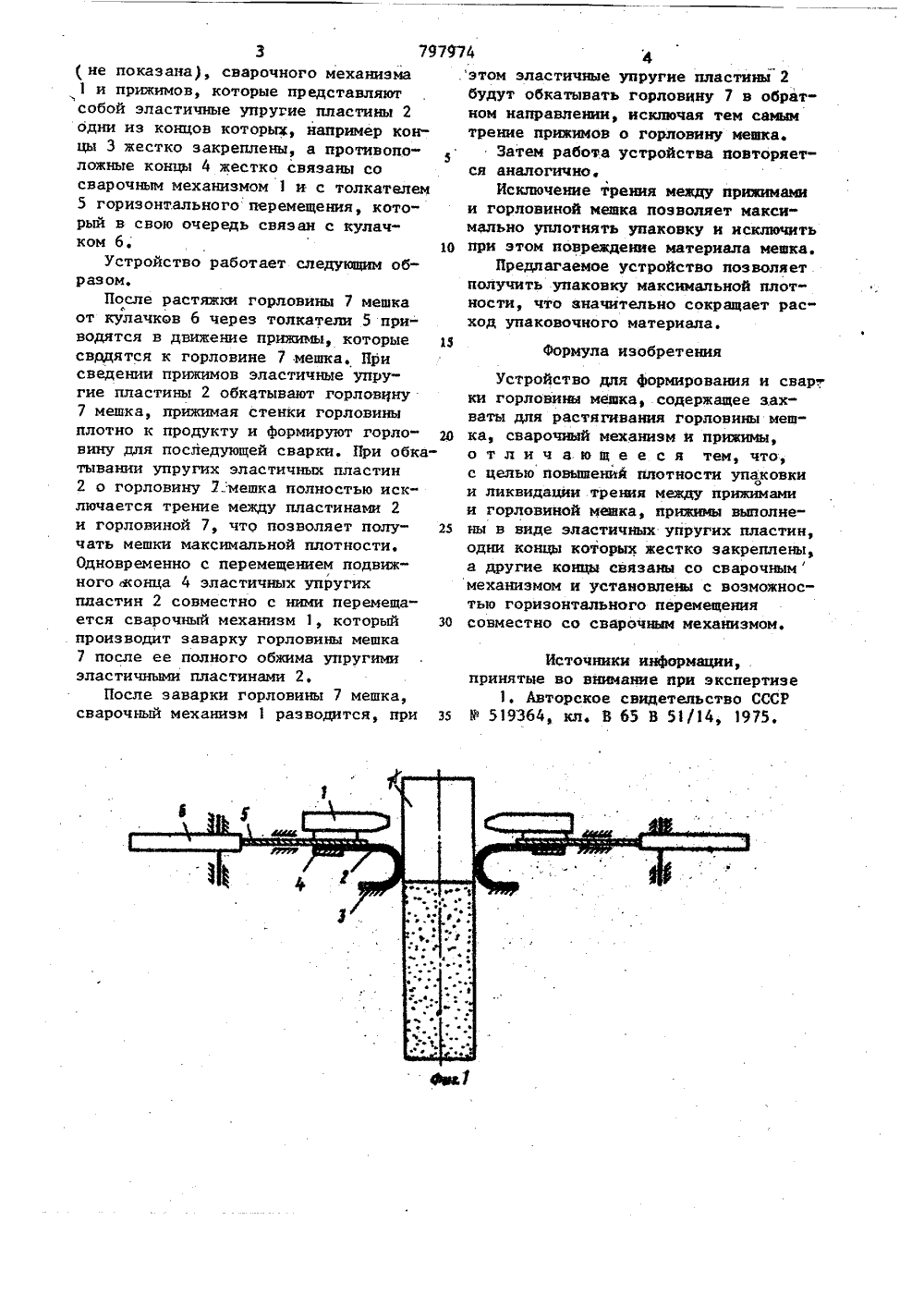

Сфез СоветскнкСфцнаянстмчесннкРеснубнм ОЛ ИСАНИВИЗОВРЕТЕНИЯИ АВТОРСКМУ СВИДЕТЕЛЬСТВУ в 797974(28) Прнорятет В 65 В 51/14 ЬеудеретееееН кемнтет СИР ае делам каабретений к РтерыпйОнублнковано 23.01. 81 Бюллетень М 3 Дата ояублнковання оннсання 25.01,81(54) УСТРОЙСГВО ДЛЯ ФОРМИРОВАНИЯ И СВАРКИ ГОРЗВВИЙЫ МЕШКА Недостаточная плотность получаемой упаковки приводит к повьепенномуФрасходу упаковочного материала.Цель изобретения - повышениеплотности упаковки и ликвидация трения между прижимами и горловиноймешка.Поставленная цель достигается тем,что прижимы выполнены в виде эластичных упругих пластин, одни концы которых жестко закреплены, а другие концы связаны со сварочным механизмоми установлены с возможносттю горизонтального перемещения совместно со 3%сварочным механизмом.На фиг. схематично изображеноустройство дпя формирования сваркигорловины мешка, вид спереди перед,началом формирования на фнг.2 -то же, вид сверху иа фиг.З - то же,в момент сварки горловины, вид спереди; на фиг.4 - то же, вид сверху.Устройство состоит из яахватодпя растягивания горловины мешка Изобретение относится к упаковочно-фасовочной технике.Известно устройство для формирования и сварки горловины мешка,содержащее захваты для растягивания гор" ловины мешка и механизм для сварки горловины мешка. С боковых сторон от механизма сварки установлено обжимное устройство с прижимами представляющее собой подпружиненные пластины для поджатия горловины мешка 11,1.Однако известное устройство не позволяет получать упаковку максималь ной плотности из-за наличия воздуха между зоной сварки и верхом упако-вываемого материала. Кроме того подпружиненные пластины скользят по боковым сторонам горловины мешка и приувеличении плотности упаковки возникает значительное трение между пластинами и материалом мешка, что приводит к повреждению материала мешкаи нарушению целостности упаковки. в Опытно-конструктОрское технологическое бюрорасфасовочного и упаковочного оборудования4 фэтом эластичные упругие пластины 2 будут обкатывать горловину 7 в обратном направлении, исключая тем самым трение прижимов о горловину мешка.Затем работа устройства повторяется аналогично.Исключение трения между прижимами и горловиной мешка позволяет макси" мально уплотнять упаковку и исключить при этом повреждение материала мешка.Предлагаемое устройство позволяет получить упаковку максимальной плотности, что значительно сокращает расход упаковочного материала. Формула изобретения Устройство для Формирования и свар,. ки горловины мЕшка, содержащее захваты для растягивания горловины мешка, сварочный механизм и прижимы, о т л и ч а ю щ е е с я тем, что, с целью повышенвя плотности упаковки и ликвидации трения между прижимами и горловиной мешка, прижимы выполнены в виде эластичных упругих пластин, одни концы которых жестко закреплены, а другие концы связаны со сварочныммеханизмом и установлены с возможностью горизонтального перемещения совместно со сварочным механизмом. Источники информации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 35 9 519364, кл. В 65 В 5114, 1975.3 79797 (не показана), сварочного механизма 1 и прижимов, которые представляют собой эластичные упругие пластины 2 одни из концов которых, например концы 3 жестко закреплены, а противоположные концы 4 жестко связаны со сварочным механизмом 1 и с толкателем 5 горизонтального перемещения, кото" рый в свою очередь связан с кулачком 6. 1 ОУстройство работает следующим образомм.После растяжки горловины 7 мешка от кулачков 6 через толкатели 5 приводятся в движение прнжимь, которые ц сврдятся к горловине 7 мешка. Нри сведении прижимов эластичные упругие пластины 2 обкатывают горловину 7 мешка, прижимая стенки горловины плотно к продукту и формируют горло- щ нину для последующей сварки. При обкатывании упругих эластичных пластин 2 о горловину 7 мешка полностью исключается трение между пластинами 2 и горловиной 7, что позволяет полу чать мешки максимальной плотности, Одновременно с перемещением подвижного конца 4 эластичных упругих пластин 2 совместно с ними перемещается сварочный механизм 1, который 30 производит заварку горловины мешка 7 после ее полного обжима упругими эластичными пластинами 2.После заварки горловины 7 мешка, сварочный механизм 1 разводится, приеда ктор Зак ею г93 ибродул, Ьро ная 7 ЗОО 7 НИЙЙ Государ ио делам и 13035, Москва Жлиал йПй "ЪТираа 741венного комитета ССЯР бретений и открмтий. В-Э 5, Раушская наб.,
