Головка для заварки стеклянных корпусов кварцевых резонаторов

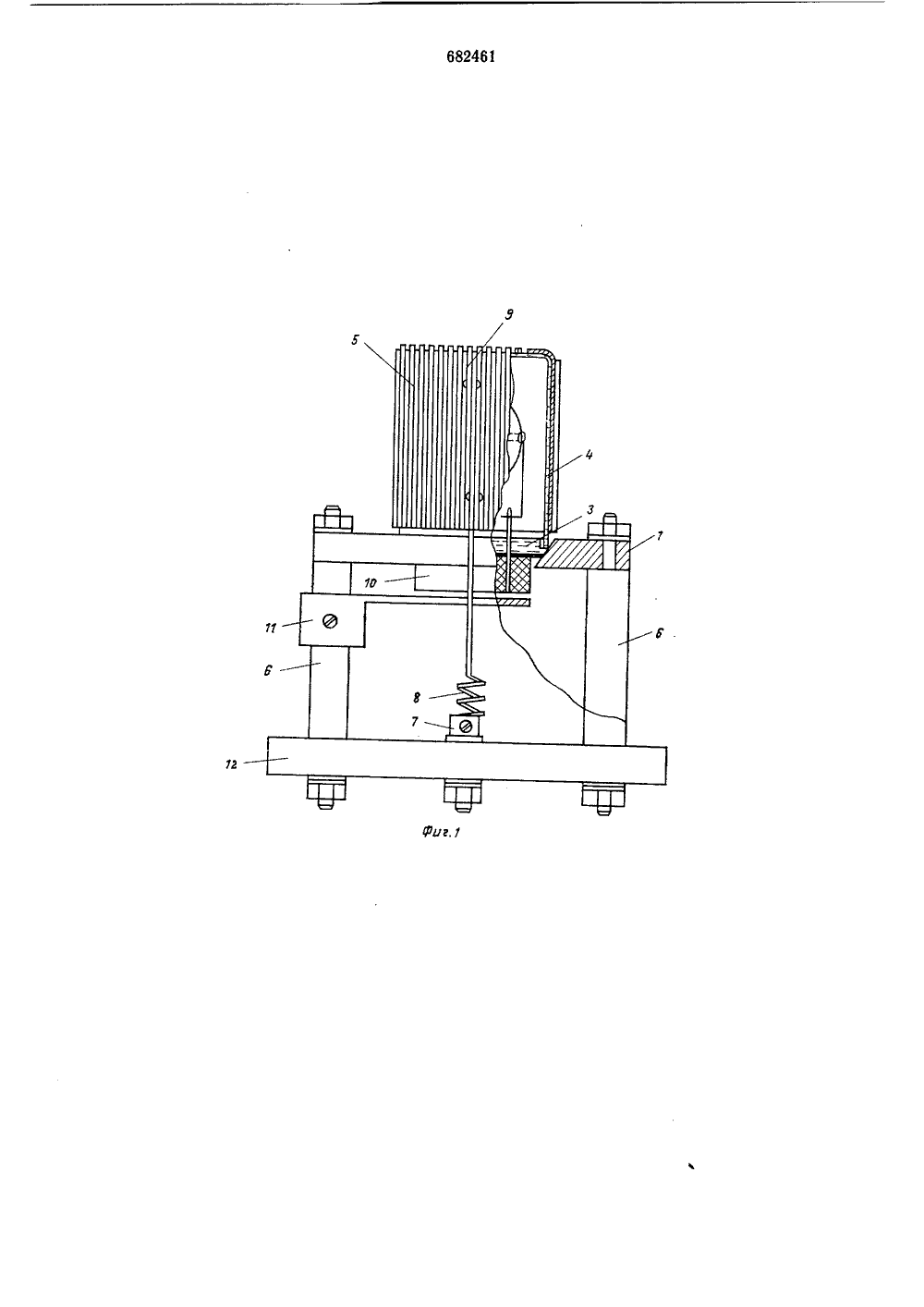

О П И С А Н И Е 1 п 168246ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических(51) М. Кл.зС ОЗВ 23/20 Государственный комитет ло делам изобретений(45) Дата опубликования описания 30.08.79(54) ГОЛОВКА ДЛЯ ЗАВАРКИ СТЕКЛЯННЫХ КОРПУСОВ КВАРЦЕВЫХ РЕЗОНАТОРОВзобретение относится к электронной технике и предназначено для герметизации кварцевых вакуумных резонаторов и других вакуумных приборов электронной техники путем заварки стеклянных пар баллон - основание этих приборов,Известна головка для заварки токами высокой частоты резонаторов, содержащая базовую плату, кондуктор и концентратор в виде перевернутого цилиндрического стакана с гнездом для завариваемой детали, выполненным в дне стакана, и радиальной прорезью, соединенной с этим гнездом и переходящей на боковую поверхность стакана. При этом в днс цилиндрического стакана имеются дополнительные гнезда по числу завариваемых деталей, соединенныс между собой прорсзями, образующими разомкнутое кольцо, и дополнительная радиальная прорезь, размещенная в месте размыкания кольца и переходящая в центральное сквозное отверстие, выполненное в дне стакана, при этом первая радиальная прорезь расположена на одном диаметре с дополнительной.Наиболее близкой к изобретению является головка для заварки токами высокой частоты стеклянных баллонов микроминиатюрных кварцевых резонаторов, включающая базовую плату, контактный нагреватель в виде коварового кольца, кондуктори концентратор, выполненный в виде перевернутого цилиндрического стакана с гнездом для завариваемой детали, расположен 5 ным в дне стакана, и радиальной прорезью,соединенной с этим гнездом и переходящейна боковую поверхность стакана.При заварке стеклянных баллонов кварцевых резонаторов этой головкой из-за на 1 О личия в зоне заварки коварового кольцаполучается сложная конфиг рация сварного шва, что приводит к требованию повышенной точности изготовления стеклянныхзаготовок и, следовательно, к большому их1 З отсеву - брак.Кромс того, после заварки стеклянныхбаллонов кварцевых резонаторов в стеклеостаются значительныс остаточныс напряжения, которые требуют дополнительной20 операции - отжига, а прп отжиге характеристики резонаторов изменяются, что недопустимо, особенно для прецизионных резонаторов.Цель изобретения - повышение качествасварного шва,Это достигается тем, что головка для заварки стеклянных корпусов кварцевых резонаторов, содержащая укрепленный настойках на базовой плате основной контакт 30 ный нагреватель, снабжена дополнительным контактным нагревателем в виде кол. пачка из гофрированного материала с высоким удельным сопротивлением, на котором укреплены контактные планки, и закрепленным на одной стойке упором, а основной контактный нагреватель выполнен в виде кольца с гнездом в виде усеченного конуса для завариваемых деталей,На фиг. 1 представлена предлагаемая головка для заварки стеклянных корпусов кварцевых резонаторов, общий вид; на фиг. 2 - основные узлы головки для заварки стеклянных корпусов кварцевых резонаторов; на фиг. 3 - основной контактный нагревательный элемент; на фиг. 4 в дополнительный контактный нагревательный элемент.Устройство для заварки стеклянных баллонов кварцевых резонаторов состоит из выполненного из графита основного контактного нагревательного элемента 1 с гнездом 2 для посадки стеклянной пары баллон - основание 3 завариваемого резонатора. Форма гнезда 2 зависит от формы баллона 4 и основания 3 (кольцеобразная, эллиптическая и др.). В сечении гнездо 2 основного элемента 1 имеет трапецеидальный профиль и соответственно зона заварки стеклянного баллона 4 с основанием 3 имеет трапецеидальный профиль. На стеклянный баллон 4 надевается дополнительный контактный электронагревательный элемент 5, выполненный из гофрированного материала в форме колпачка с повышенным удельным сопротивлением, создающий со стеклом баллона 4 многоточечное контактирование. Основной 1 и дополнительный 5 контактные электронагревательные элементы разогреваются током низкой (промышленной) частоты от источников тока, которые через понижающие трансформаторы подключаются к этим нагревательным элементам 1 и 5 посредством контактных стоек б и изолированных клемм 7 соответственно, Дополнительный элемент 5 соединен с изолированными клеммами 7, к которым подведен ток низкой частоты, чсрез пружинные токопроводы 8, позволяющие свободно самоцентрироваться завариваемому баллону 4 с основаниями. Пружинные токопроводы 8 одним своим концом соединены с изолированными клеммами 7, а другим - с контактными планками 9, укрспленными на дополнительном нагревательном элементе 5, придающими этому элементу 5 жесткость конструкции, На выводы резонатора, укрепленные в основании 3, надевается фиксирующая планка 10, позволяющая осуществлять параллельность между выводами,На контактной стойке б укреплен огра 5 10 15 20 25 30 ) й 10 1) 50 60 ничитель 11 смещения вниз стеклянного основания 3 при заварке, позволяющий регулировать допустимую величину этого смещения. Вся головка смонтирована на базовой плите 12.Работает данное устройство следующим образом.Заварочное устройство с заправленной в него стеклянной парой баллон - основание помещают в вакуумную камеру,Процесс заварки стеклянной пары баллон - основание 3 начинается с подключения к первичным обмоткам понижающих трансформаторов регулировочных авто- трансформаторов с начальным напряжением на выходе, равном нулю.Медленно, в течение 40 - 80 с, напряжение поднимается до уровня, соответствующего уровню режима заварки. При этом заварочный электронагревательный элемент 1 имеет температуру, при которой стекло основания и баллона в зоне заварки размягчается и сваривается (температура зависит от сорта стекла).Дополнительный электронагревательный элемент 5 имеет к этому моменту температуру на 100 - 150 С ниже температуры элемента 1 и стекло значительно не размягчается и не деформируется.При такой температуре зона заварки находится в течение 40 - 80 с, основание 3 вместе с баллоном 4 под давлением пружинящего токопровода 8 опускается до ограничителя 11 смещения, после чего начинается медленный в течение 2 - 3 мин, обратный процесс снижения напряжения на нагревателях и остывание заваренного корпуса кварцевого резонатора.После остывания заварочного устройства и открывания вакуум-камеры заваренный корпус кварцевого резонатора освобождается от дополнительного нагревательного элемента и извлекается из гнезда заварочного элемента. Формула изобретенияГоловка для заварки стеклянных корпусов кварцевых резонаторов содержащая укрепленный на стойках на базовой плате основной контактный нагреватель, отлии а ю щ а я с я тем, что, с целью повышения качества сварного шва, она снабжена дополнительным контактным нагревателем, выполненным в виде колпачка из гофрированного материала с высоким удельным сопротивлением, на котором укреплены контактные планки, и закрепленным на одной стойке упором, а основной контактный нагреватель выполнен в виде кольца с гнездом в виде усеченного конуса для завариваемых деталей,павпгель С. БелобоковдН. Строгановаедактор Г. Кузьмина Техред Корректоры: Р. Берковичи А. ГалаховаЗаказ 1795/12 Изд.510 Тираж 575 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж.35, Раушская наб., д, 4/5графпя, пр. Сапунова, 2
