Способ устранения мешающего действия блуждающих токов при измерении сопротивления заземления с использованием вспомогательных заземлителей

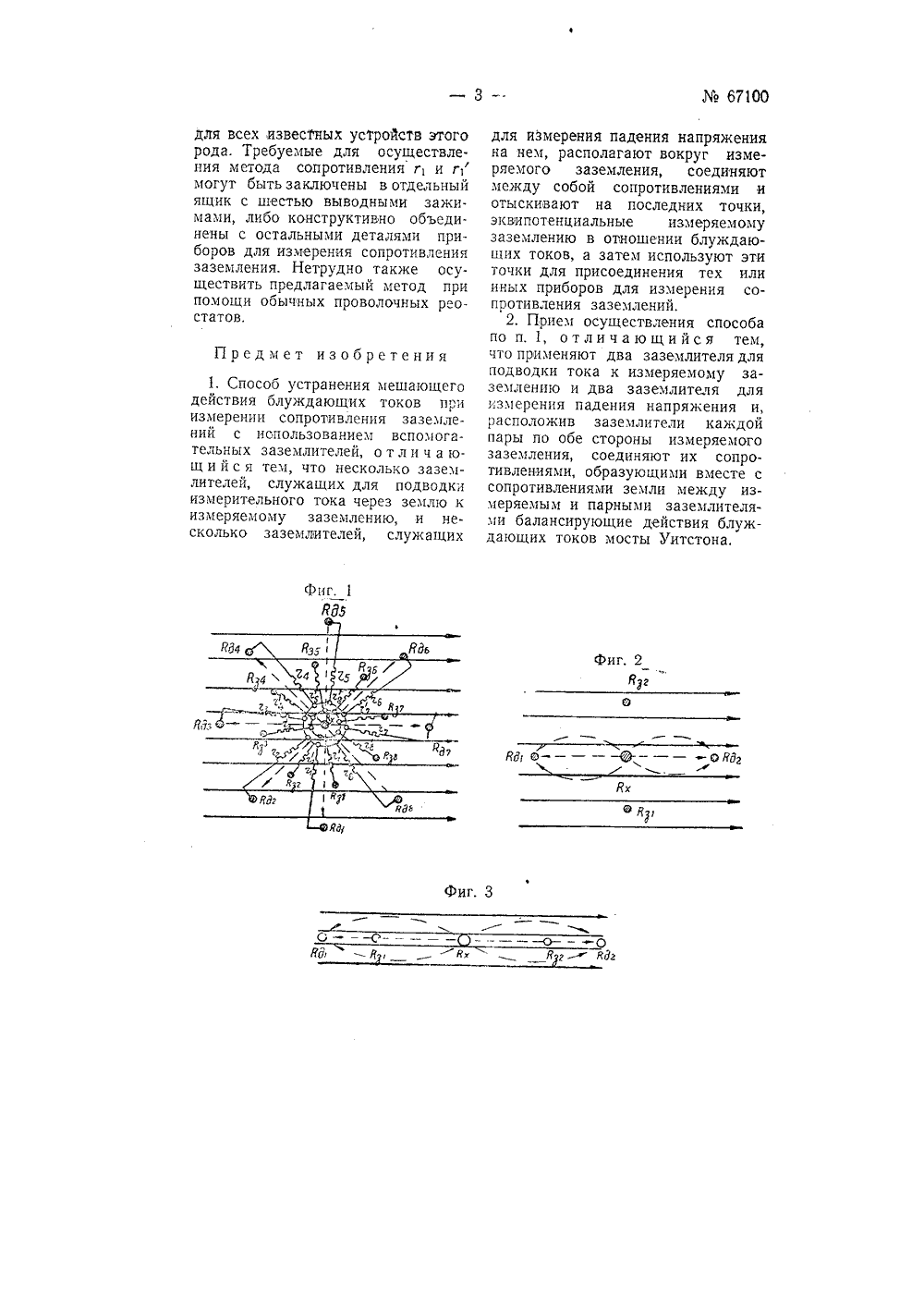

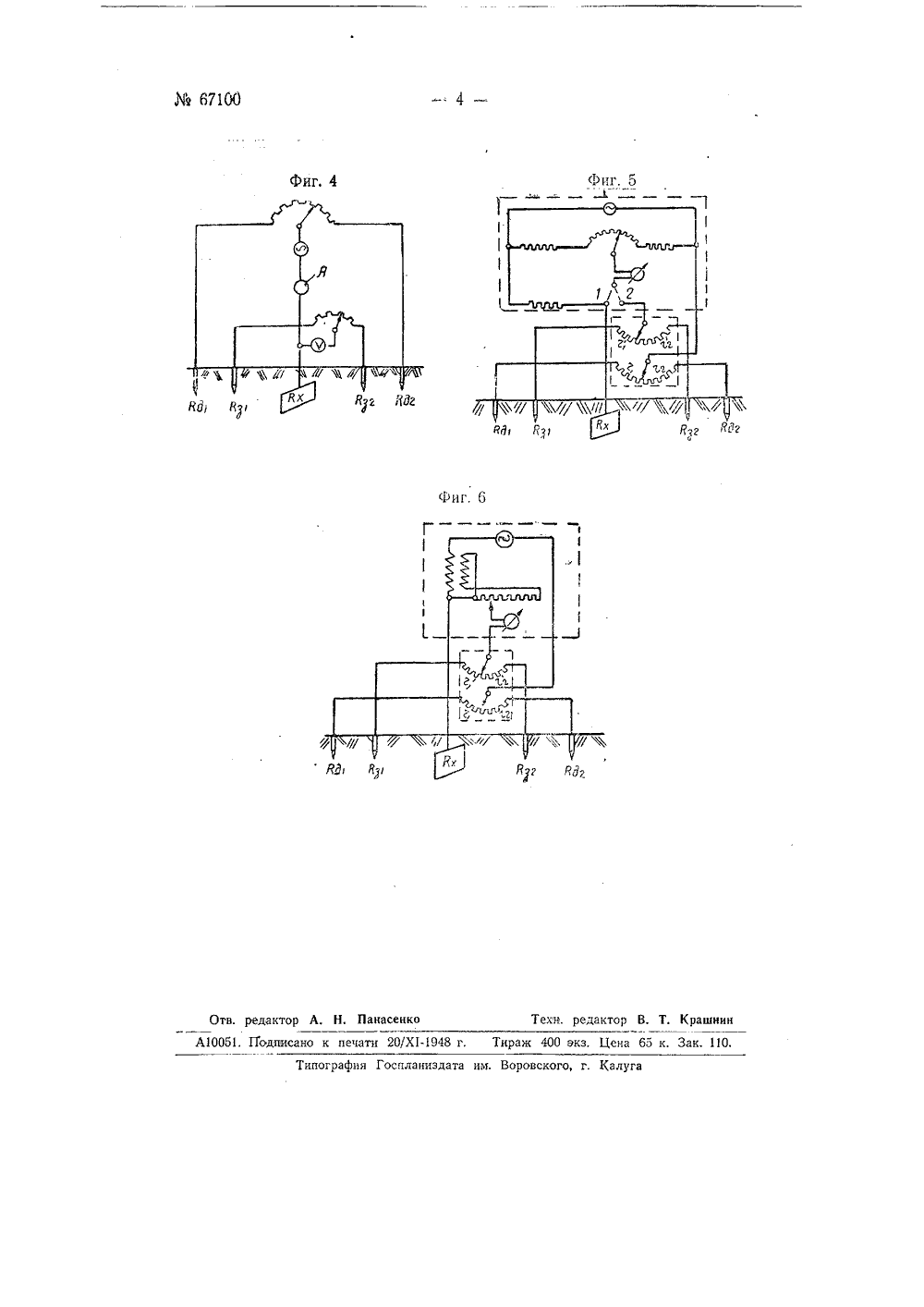

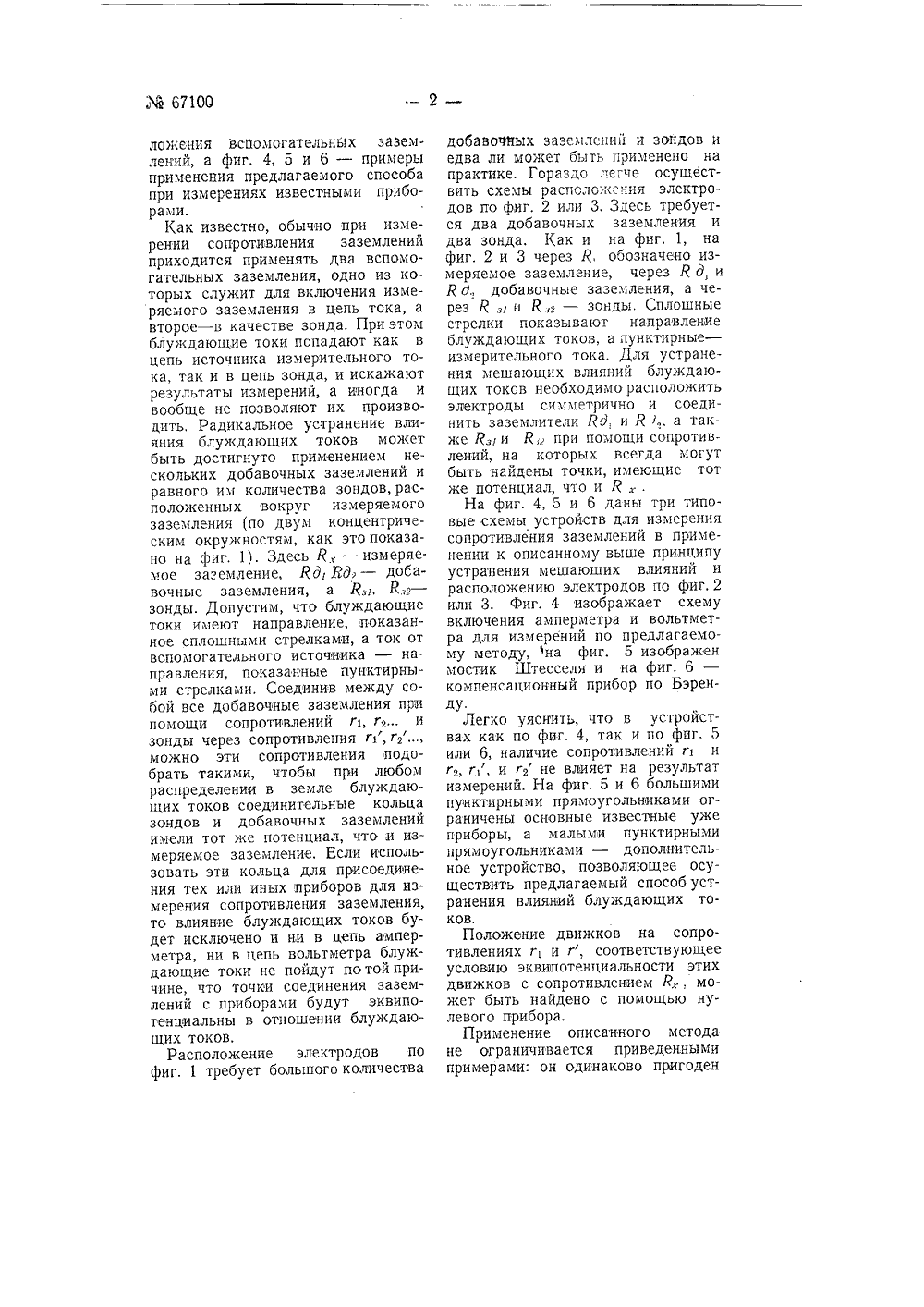

б т т Госплана С Зарегистрировано в Бюр К, П, Широк СПОСОБ УСТРАНЕНИЯ МЕШАЮЩЕГО ДЕЙСТВИЯ БЛУЖДАЮЩИХ ТОКОВ ПРИ ИЗМЕРЕНИИ СОПРОТИВЛЕНИ ЗАЗЕМЛЕНИЯ С ИСПОЛЬЗОВАНИЕМ ВСПОМОГАТЕЛЬНЫХ ЗАЗЕМЛИТЕЛЕЙВ больших городах и промышленных районах с развитыми электросетями и трамвайным движением измерения сопротивления заземлений, необходимые для контроля за состоянием электрических установок, сильно затруднены вследствие наличия в земле блуждающих токов.Для уменьшения вредного действия этих токов был предложен ряд способов, однако все они являются паллиативными и могут лишь уменьшить, но не устранить вносимые этими токами искажения.В предлагаемом, согласно изобретению, способе задача устранения мешающего действия блуждающих токов при измерении сопротивления заземлений решена путем недопущения блуждающего тока в электрическую схему, Для этой цели вокруг измеряемого заземления располагают несколько заземлителей, служащих для подводки к нему через землю измерительного тока, и несколько заземлителей, служащих для измерения падения напряжения на нем. Каждую из двух групп указанных заземлителей соединяют между собой сопротивлениями и отыскивают на последних точки, эквипотенциальные измеряемому заземлению в отношении блуждающих токов; эти точки используются затем для присоединения тех или иных приборов для измерения сопротивления заземления.При осуществлении предлагаемого способа возможно также ограничиться двумя за земли телями для подводки тока к измеряемому заземлению и двумя заземлителями для измерения падения напряжения, расположив заземлители каждой пары по обе стороны измеряемого заземления и соединив их сопротивлениями, образующими вместе с сопротивлениями земли между измеряемым и парными заземлителями мосты Уитстона, балансирующие действия блуждающих токов.На чертеже фиг. 1 поясняет положенный в основу изобретения принцип устранения мешающих влияний, фиг. 2 и 3 изображают практически приемлемые схемы распо М 6710 Олож ения вспомогательных заземлений, а фиг, 4, 5 и 6 - примеры применения предлагаемого способа при измерениях известными приборами.Как известно, обычно при измерении сопротивления заземлений приходится применять два вспомогательных заземления, одно из которых служит для включения измеряемого заземления в цепь тока, а второе - в качестве зонда, При этом блуждающие токи попадают как в цепь источника измерительного тока, так и в цепь зонда, и искажают результаты измерений, а иногда и вообще не позволяют их производить, Радикальное устранение влияния блуждающих токов может быть достигнуто применением нескольких добавочных заземлений и равного им количества зондов, расположенных вокруг измеряемого заземления (по двум концентрическим окружностям, как это показано на фиг, 11. Здесь Я - измеряемое заземление, Яд, Вд, - добавочные заземления, а Я Й.а - зонды. Допустим, что блуждающие токи имеют направление, показанное сплошными стрелками, а ток от вспомогательного источияка - направления, показанные пунктирными стрелками. Соединив между сооой все добавочные заземления при помощи сопротивлений г, г, и зонды через сопротивления г, гг" можно эти сопротивления подобрать такими, чтобы при любом распределении в земле блуждающих токов соединительные кольца зондов и добавочных заземлений имели тот же потенциал, что и измеряемое заземление. Если использовать эти кольца для присоединения тех или иных приборов для измерения сопротивления заземления, то влияние блуждающих токов будет исключено и ни в цепь амперметра, ни в цепь вольтметра блуждающие токи не пойдут по той причине, что точки соединения заземлений с приборами будут эквипотенциальны в отношении блуждающих токов.Расположение электродов по фиг. 1 требует большого количества добавочных заземлены и зондов и едва ли может быть применено на практике. Гораздо легче осуществить схемы расположения электродов по фиг. 2 или 3, Здесь требуется два добавочных заземления и два зонда. Как и на фиг, 1, на фиг. 2 и 3 через Я, обозначено измеряемое заземление, через Р д, и Я д добавочные заземления, а через Ри Й а - зонды. Сплошные стрелки показывают направление блуждающих токов, а пунктирные - измерительного тока, Для устранения мешающих влияний блуждающих токов необходимо расположить электроды симметрично и соединить заземлители Яд, и Я , а также Й, и Я, при помощи сопротивлений, на которых всегда могут быть найдены точки, имеющие тот же потенциал, что и Я, .На фиг. 4, 5 и 6 даны три типовые схемы устройств для измерения сопротивления заземлений в применении к описанному выше принципу устранения мешающих влияний и расположению электродов по фиг, 2 или 3. Фиг. 4 изображает схему включения амперметра и вольтметра для измерений по предлагаемому методу, на фиг. 5 изображен мостовик Штесселя и на фиг. 6 - компенсационный прибор по Бэренду,Легко уяснить, что в устройствах как по фиг. 4, так и по фиг. 5 или 6, наличие сопротивлений гг и г 2, г, и г не влияет на результат измерений. На фиг. 5 и 6 большими пунктирными прямоугольниками ограничены основные известные уже приборы, а малыми пунктирными прямоугольниками - дополнительное устройство, позволяющее осуществить предлагаемый способ устранения влияний блуждающих токов,Положение движков на сопротивлениях г, и г, соответствующее условию экввпотенциальности этих движков с сопротивлением Р, может быть найдено с помощью нулевого прибора.Применение описанного метода не ограничивается приведенными примерами: он одинаково пригоденФиг. 2 г для всех известных устройств этого рода. Требуемые для осуществления метода сопротивления г, и г 1 могут быть заключены в отдельный ящик с шестью выводными зажимами, либо конструктивно объединены с остальными деталями приборов для измерения сопротивления заземления. Нетрудно также осуществить предлагаемый метод при помощи обычных проволочных реостатов,Предмет изобретения 1. Способ устранения мешающего действия блуждающих токов при измерении сопротивления заземлений с использованием вспомогательных заземлителей, о т л и ч а ющ и й с я тем, что несколько заземлителей, служащих для подводки измерительного тока через землю к измеряемому заземлению, и несколько заземлителей, служащих для измерения падения напряжения на нем, располагают вокруг измеряемого заземления, соединяют между собой сопротивлениями и отыскивают на последних точки, зкв 1 ипотенциальные измеряемому заземлению в отношении блуждающих токов, а затем используют эти точки для присоединения тех или иных приборов для измерения сопротивления заземлений.2. Прием осуществления способа по п. 1, отличающийся тем, что применяют два заземлителя для подводки тока к измеряемому заземлению и два заземлителя для ,;змерения падения напряжения и, расположив заземлители каждой пары по обе стороны измеряемого заземления, соединяют их сопротивлениями, образующими вместе с сопротивлениями земли между измеряемым и парными заземлителями балансирующие действия блуждающих токов мосты Уитстона.Фиг. 5 Фиг. 4 ФИ 1 Н. Панасенко нм. Воровского, г, Калуга графин Госплани Отв. редактор А 0051. Подписано Техн, редактор В. Т. Крашннн печати 20/Х 1-1948 г, Тираж 400 экз. Цена 65 к. Зак. 110.
