Устройство для измерения параметров амплитудных дискриминаторов

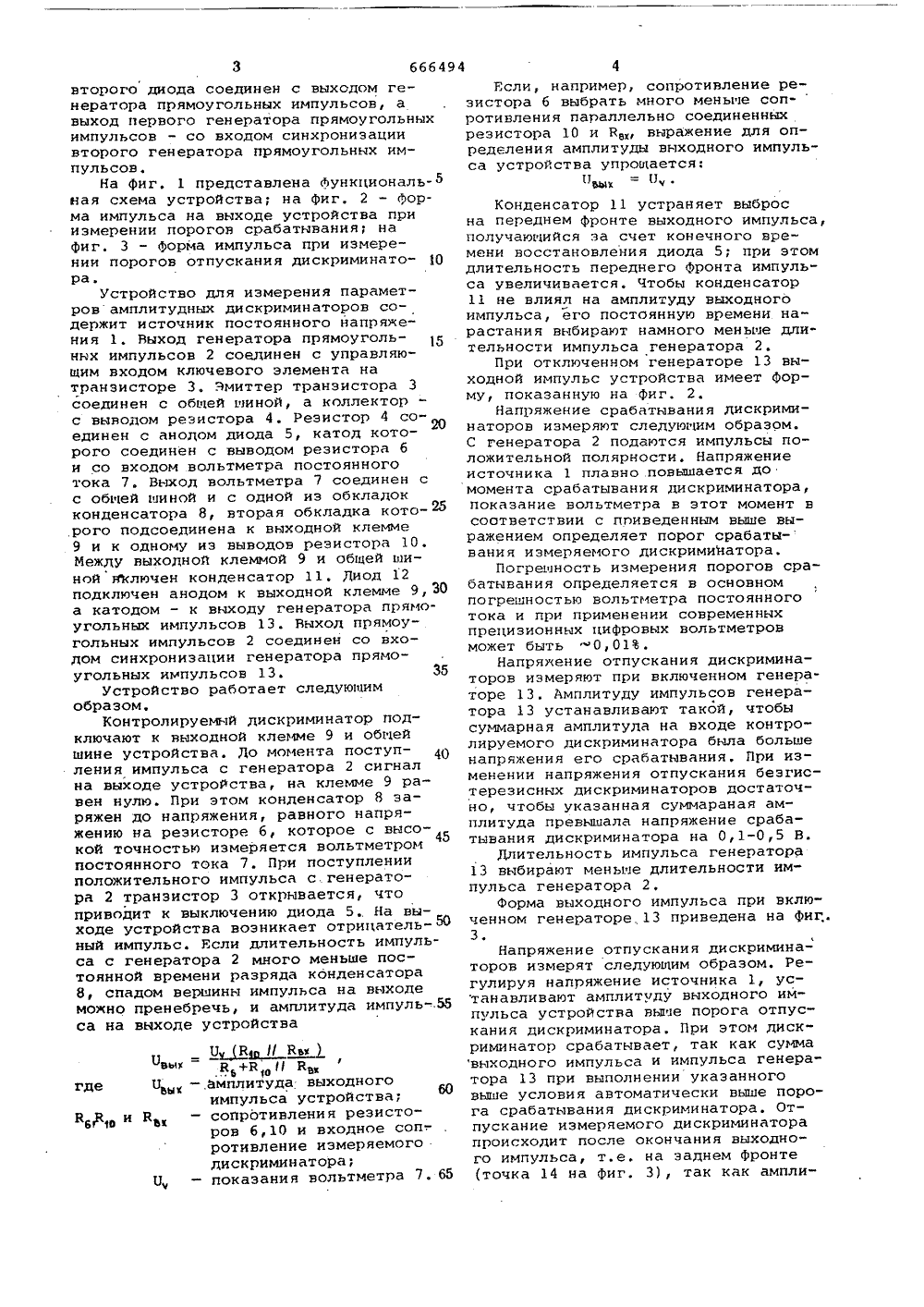

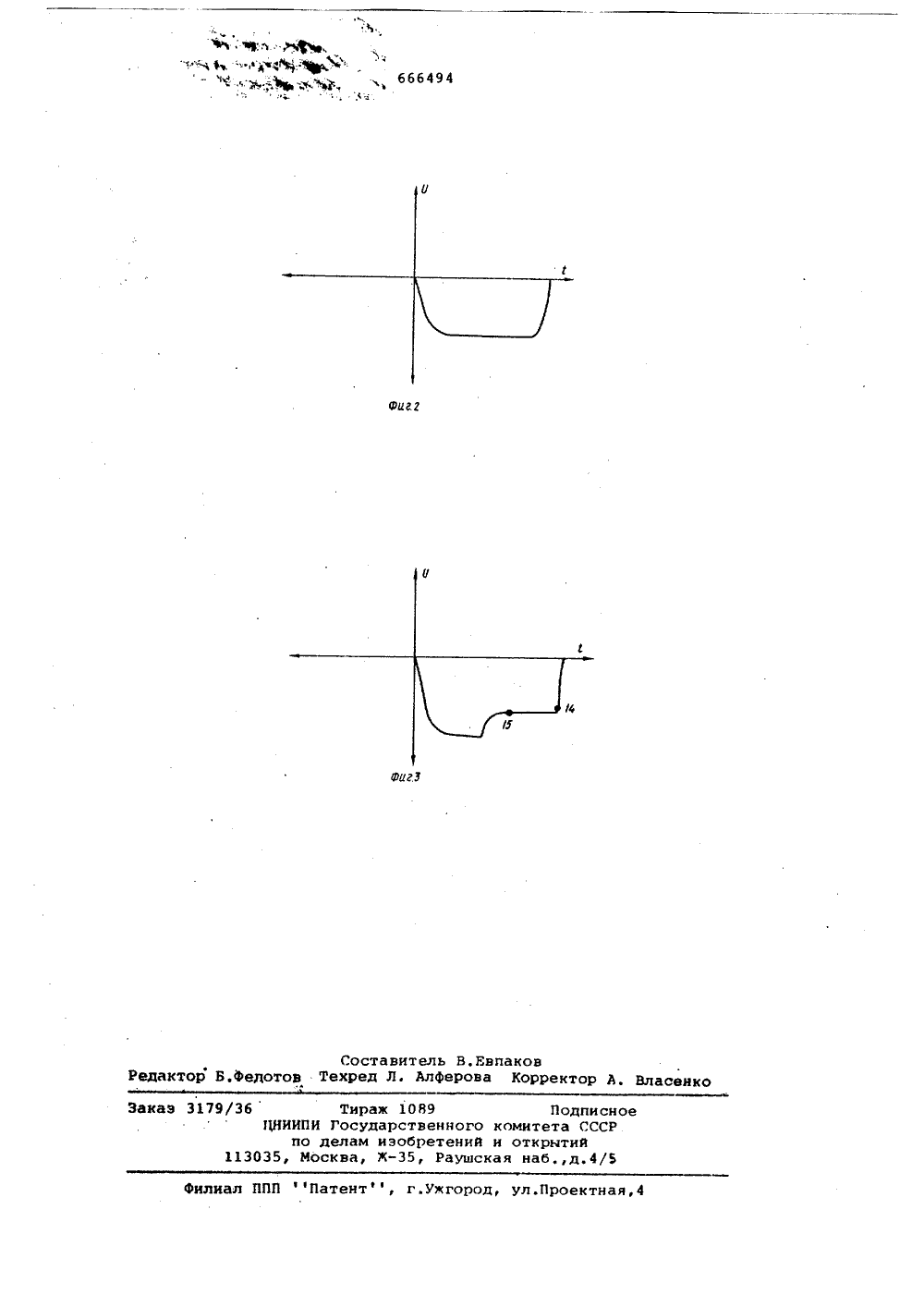

.,ук ни чесяфф описАнИЗОБРЕТЕНИЯ Союз СоветсмикСоцналистическнкРеспублик 1 в;ецио МЬМЬФ,- "ф(51)М. Кл.2 а 01 В 31/28 с присоединением заявки МГосударственный комитет СССР оо делам изобретений и открытиИ(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ АМПЛИТУДНЫХ ДИСКРИМИНАТОРОВИзобретение относится к электроиэмерительной технике, может быть использовано Лля измерения параметров интегральных-гистереэисных и безгистерезисных амплитудных дискриминато 5 ров.Известно устройство для измерения параметров дифФеренциальных амплитудных дискриминаторов (11..10Это устройство сложно и работает с невысокой точностью. Наиболее близко к предлагаемому устройство для измерения параметров амплитудных дискриминаторов, содержащее источник напряжения, генератор прямоугольных импульсов, выход которого соединен с управляющим вхолом ключевого элемента на транзисторе, эмиттер которого соединен с общей шиной, а коллекторс выводом первого резистора, который соелинен с анодом диода. Катод диода соединен с выводом второго резистора и с одной из обкладок конденсатора, вторая обкладка которого подсоелинена к выходной клемме и к одному иэ выводов третьего резистора, а второй вывод второго резистора соединен с общей шиной устройства 121. У этого устройства невысокая точность измерения.Цель изобретения - повышение точности измерения - достигается тем, что в известное устройство лля измерения параметров амплитудных дискриминаторов, содержащее источник напряжения, первый генератор прямоугольных импульсов, выход которого соединен с управляющим входом ключевого элемента на транзисторе,. эмиттер которого соединен с общей шиной, а кол. лектор - с выводом первого резистора, который соединен с анодом первого диода, катод которого соединен с выводом второго резистора и с одной из обкладок первого конденсатора, вторая обкладка которого подсоединена к выходной клемме и к одному из выводов,третьего резистора, а второй вывод второго резистора соединен с общей шиной устройства, введены вольтметр постоянного тока, второй конденсатор, второй диод и второй генератор прямоугольных импульсов, причем вольтметр постоянного тока подключен параллельно второму резистору, а второй конденсатор - между общей шиной и выходной клеммой устройства, к которой подключен анод второго диода; катод666494 иеых ьык где 6 Р 10 М второго диода соединен с выходом генератора прямоугольных импульсов, а выход первого генератора прямоугольных импульсов - со входом синхронизации второго генератора прямоугольных импульсов,На фиг, 1 представлена Функциональная схема устройства; на фиг. 2 - Форма импульса на выходе устройства при измерении порогов срабатывания; на фиг. 3 - Форма импульса при измерении порогов отпускания дискриминато ра.Устройство для измерения параметров амплитудных дискриминаторов содержит источник постоянного напряжения 1. Выход генератора прямоугольных импульсов 2 соединен с управляющим входом ключевого элемента на транзисторе 3. Эмиттер транзистора 3 соединен с общей шиной, а коллектор с выводом резистора 4. Резистор 4 со-единен с анодом диода 5, катод которого соединен с выводом резистора б и со входом вольтметра постоянного тока 7, Выход вольтметра 7 соединен с с общей шиной и с одной из обклалок конденсатора 8, вторая обкладка кото рого подсоедииена к выходной клемме 9 и к одному иэ выводов резистора 10. Между выходной клеммой 9 и общей шиной яФлвчен конденсатор 11. Диод 12 подключен анодом к выходной клемме 9, ЗО а катодом - к выходу генератора прямоугольных импульсов 13. Выхол прямоугольных импульсов 2 соединен со входом синхронизации генератора прямоугольных импульсов 13. 35Устройство работает следующим образом.Контролируемый дискриминатор подключают к выходной клемме 9 и общей шине устройства, До момента поступ ления импульса с генератора 2 сигнал на выходе устройства, на клемме 9 равен нулю. При этом конденсатор 8 заряжен до напряжения, равного напряжению на резисторе б, которое с высокой точностью измеряется вольтметром постоянного тока 7. При поступлении положительного импульса с.генератора 2 транзистор 3 открывается, что приводит к выключению диода 5, На выходе устройства возникает отрицатель ный импульс. Если длительность импульса с генератора 2 много меньше постоянной времени разряда конденсатора 8, спадом вершины импульса на выходе можно пренебречь, и амплитуда импуль-.55 са на выходе устройства и йр 1/ ВвкВ +В 10 1 Ввк- амйлитуда выходногоимпульса устройства;- сопротивления резисторов 6,10 и входное соп-.ротивление измеряемого лискриминатора;- показания вольтметра 7. 65 Если, например, сопротивление резистора б выбрать много меньше соп-ротивления параллельно соединенных резистора 10 и йех, выражение для определения амплитуды выходного импульса устройства упрощается:и = и. Конденсатор 11 устраняет выброс на переднем фронте выходного импульса, получавшийся за счет конечного времени восстановления диола 5; при этом длительность переднего Фронта импульса увеличивается. Чтобы конденсатор 11 не влиял на амплитуду выходного импульса, его постояннув времени нарастания выбирают намного меньше длительности импульса генератора 2.При отключенном генераторе 13 выходной импульс устройства имеет Форму, показанную на фиг. 2.Напряжение срабатывания дискриминаторов измерявт следующим образом. С генератора 2 подаются импульсы положительной полярности. Напряжение источника 1 плавно повышается до момента срабатывания дискриминатора,показание вольтметра в этот момент в соответствии с приведенным выше выражением определяет порог срабатывания измеряемого дискриминатора. Погрешность измерения порогов срабатывания определяется в основномпогрешностью вольтметра постоянноготока и при применении современныхпрецизионных цифровых вольтметровможет быть 0,01.Напряжение отпускания дискриминаторов измеряют при включенном генераторе 13. Амплитуду импульсов генератора 13 устанавливают такой, чтобысуммарная амплитуда на входе контролируемого дискриминатора била больше напряжения его срабатывания, При изменении напряжения отпускания беэгистерезисных дискриминаторов достаточно, чтобы указанная суммараная амплитуда превышала напряжение срабатывания дискриминатора на 0,1-0,5 В.Длительность импульса генератора 13 выбирают меньше длительности импульса генератора 2. Форма выходного импульса при включенном генераторе 13 приведена на фиг,. 3.Напряжение отпускания дискриминаторов измерят следующим образом. Регулируя напряжение источника 1, устанавливают амплитуду выходного импульса устройства выше порога отпускания дискриминатора. При этом дискриминатор срабатывает, так как сумма выходного импульса и импульса генератора 13 при выполнении указанного выше условия автоматически выше порога срабатывания дискриминатора. Отпускание измеряемого дискриминатора происходит после окончания выходного импульса, т.е, на заЛнем Фронте (точка 14 на фиг. 3), так как ампли 5 66 туда выходного импульса больще порога отпускания. Затем напряжение источника 1 плавно уменьшается. Когда выходной импульс достигает отпусканияР момент отпускания дискриминатора смещается влево по оси времени (точка 15 на фиг. 3). Показание вольтметра в этот момент, как и в первом случае, определяет порог отпускания дискриминатора. Этот момент может фиксироваться либо с помощью осциллографа либо автоматически с помощью кварцевого генератора и счетчика, начало отсчета импульсов которого синхронизировано с импульсами генератора 2, а конец - с моментом отпускания дискриминатора (так называемый метод прямого счета коротких интервалов времени).Использование устройства позволяет повысить точность измерения параметров дискриминаторов, так как в отличие от известного устройства оно позволяет получать импульсы напряжения, которые в конечном итоге измеряются вольтметром постоянного тока, причем на фронтах этих импульсов за счет включения дополнительного конденсатора отсутствуют выбросы.Формула изобретенияУстройство для измерения параметров амплитудных дискриминаторов, содержащее источник напряжения, первый генератор прямоугольных импульсов, выход которого соединен с управляющим 6494входом ключевого элемента на транзисторе, эмиттер которого соединенс общей щиной, а коллектор - с выводом первого резистора, который соединен с анодом первого диода, катодкоторого соединен с выводом второго5 резистора и с одной из обкладок первого конденсатора, вторая обкладка ко 7 орого подсоединена к выходной клеммеи к одному из выводов третьего резистора,а второй вывод второго резистор ра соединен с общей инной устройства,о т л и ч а ю щ е е с я тем, что,с целью повыщения точности измерения,в него введены вольтметр постоянноготока, второй конденсатор, второй ди-.од и второй генератор прямоугольныхимпульсов, причем вольтметр постоянного тока подключен параллельно второму резистору, а второй конденсатор - между общей щиной и выходнойклеммой устройства, к которой подключен анод второго диода, катодкоторого соединен с выходом второгогенератора прямоугольных импульсов,а выход первого генератора прямоугольных импульсов соединен со входом синхронизации второго генератора прямоугольных импульсов.Источники информации, принятыево внимание при экспертизе1. Авторское свидетельство СССР30 Р 428315, С 01 Я 31/28, 1974,2, Информационно-справочный листок МРП Р 74 2022, ВИМИ ИЛ 12 11.74 2022 К 68.фигг Составитель В,Евлаковедактор Б.Федотов Техред Л. АлФерова Корректор асенк я ПП ф Патентф, г.ужгород, ул.Проектна или каэ 3179/36 Тира ЦНИИПИ Госуд по делам 113035, Москва, 1089ственногообретений35, Раушс Подлиснотета СССРкрнтийаб.,д.4/Ь
