Стенд для испытания амортизаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

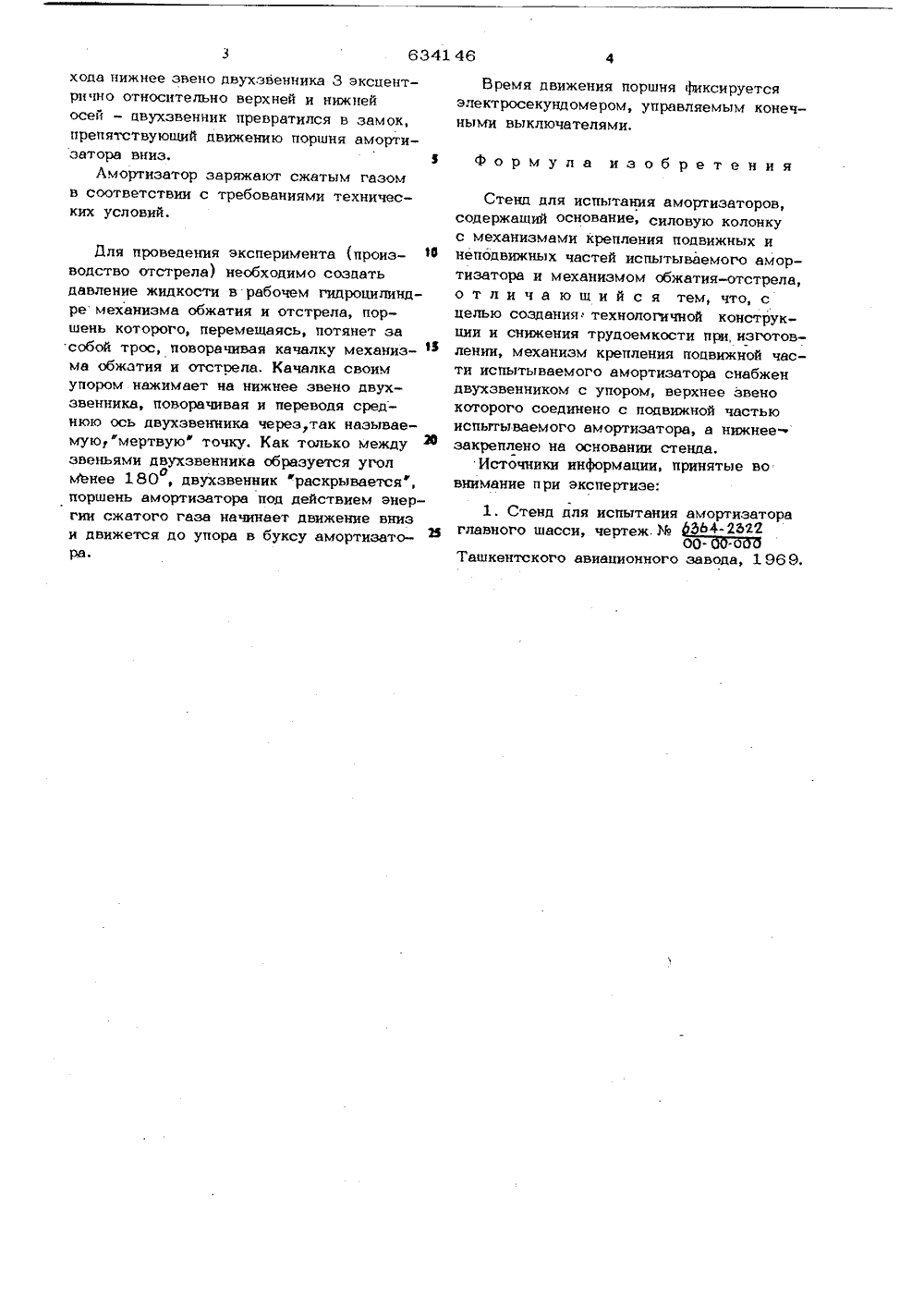

О П И.С А Н И Е И 3 ОБФЕ-Т-Е НИ Я Союз Советских Социалистицеских Реслублик(22) 3 влено 13.09.76 (21) 24 51) 602/2 7-1 1 4 присоединением зая3) Приоритетосудврственный комететСовета Инннстров СИРоо делам нзооретеннйн отнрытнй(43) Опубликовано 25.11.78.Бюллетень4 (45) Лата опубликования описания 28,11.78(54) СТНИ ДЛЯ ИСПЫТАН 11 Я АМОР 1 И 3 А 1 О нее - закреплено н амортизатора, а нижосновании стенда.На фиг. 1 покания амортизатора,то же, вид спередируемое изделие и испыта 2фиг. 2 -зан стенд длявид сбоку; нв; на фиг. 3 -его обжвтие. монтиИзобретение относится к оборудованию для лабораторных испытаний, в частности для испытания амортизаторов,Известен стенд для испытания амортизатора, содержащий основание, силовую колонку с механизмами крепления подвиж - ных и неподвижных частей испытываемого амортизатора и механизмом обжатия - отстрела ,11. Целью изобретения является созпание технологичной конструкции и снижение трудоемкости при изготовлении.Это достигается тем, что механизм крепления подвижной части испытываемого амортизатора снабжен двухэвенником с упором, верхнее звено которого соединено с подвижной частью испытываемого Стенд состоит из основания 1, колонки 2, двухзвенника 3, опоры 4, хомута 5, механизма обжатия и отстрела 6, подкосов 7, 8, 9 и механизма отсчета времени 10, кронштейна 11 и деталей крепления испытуемого амортизатора 12 к стенду.Амортизатор 12 устанавливается в стенд в вертикальном положении и закрепляется. Двухзвенник 3 соединяется с поршнем амортизатора 12, который обжимают на необходимую по условиям испытаний величину, Для обжатия поршня необходимо создать давление жидкости в рабочем гидроцилиндре механизма обжатия и отстрела. Поршень механизма, перемещаясь, потянет за собой трос 1 3 и через ролик 1 4 на корпусе качалки 1 5 будет поворачивать нижнее звено двухзвенника 3 (вокруг нижней оси), которое перемещает верхнее звено двухзвенника, соединенное с поршнем амортизатора Поршень перемещается вверх нв заданную величину (происходит обжвтие). В конце6341 46 3 Формула изобретения Для проведения эксперимента (произ- ф водство отстрела) необходимо создать давление жидкости в рабочем гидроцилиндре механизма обжатия и отстрела, поршень которого, перемещаясь, потянет за собой трос, поворачивая качалку механиз- ф ма обжатия и отстоела. Качалка своим упором нажимает на нижнее звено двухзвенника, поворачивая и переводя среднюю ось двухзвенника через,так называемую мертвую точку. Как только между ф звеньями двухзвенника образуется уголоменее 180, двухзвенник раскрывается", поршень амортизатора под действием энергии сжатого газа начинает движение вниз и движется до упора в буксу амортизато- ф рй. хода нижнее звено двухзвенника 3 эксцентрично относительно верхней и нижнейосей - цвухэвенник превратился в замок,препятствующий движению поршня амортизатора вниз.Амортизатор заряжают сжатым газомв соответствии с требованиями технических условий,Время движения поршня фиксируется электросекундомером, управляемым конечными выключателями,Стенд для испытания амортизаторов,содержащий основание, силовую колонкус механизмами крепления подвижных инеподвижных частей испытываемого амортизатора и механизмом обжатия-отстрела,отличающийся тем, что,сцелью создания технологичной конструкции и снижения трудоемкости при, изготовлении, механизм крепления подвижной части испытываемого амортизатора снабжендвухзвенником с упором, верхнее звенокоторого соединено с подвижной частьюиспытываемого амортизатора, а нижнее.закреплено на основании стенда,Источники информации, принятые вовнимание при экспертизе: 1. Стенд для испытания амортизатораглавного шасси, чертеж. 1364-2 Ь 2200.Ташкентского авиационного завода, 1 969, 634146Составитель Е, Гучковадактор Е. Козлова Техред К, Гаврон Корректор Е, Дичинская Заказ СССР лиал ППП Патент", г. Ужгород, ул, Проекты 1 140 ТиЦИИПИ Госудврспо113035 раж 1070твенного коми етаделам изобрететнп 1Моска, -3,ПодписноеСовета Министри открытийаушская наб., д
СмотретьЗаявка
2403602, 13.09.1976
ИВАЧЕВ МИХАИЛ ЕФИМОВИЧ, БОГОМОЛОВ ПЕТР НИКИТОВИЧ, РУДЕНКО ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: G01M 17/04
Метки: амортизаторов, испытания, стенд
Опубликовано: 25.11.1978
