Шаблон для изготовления жгутов электропроводов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

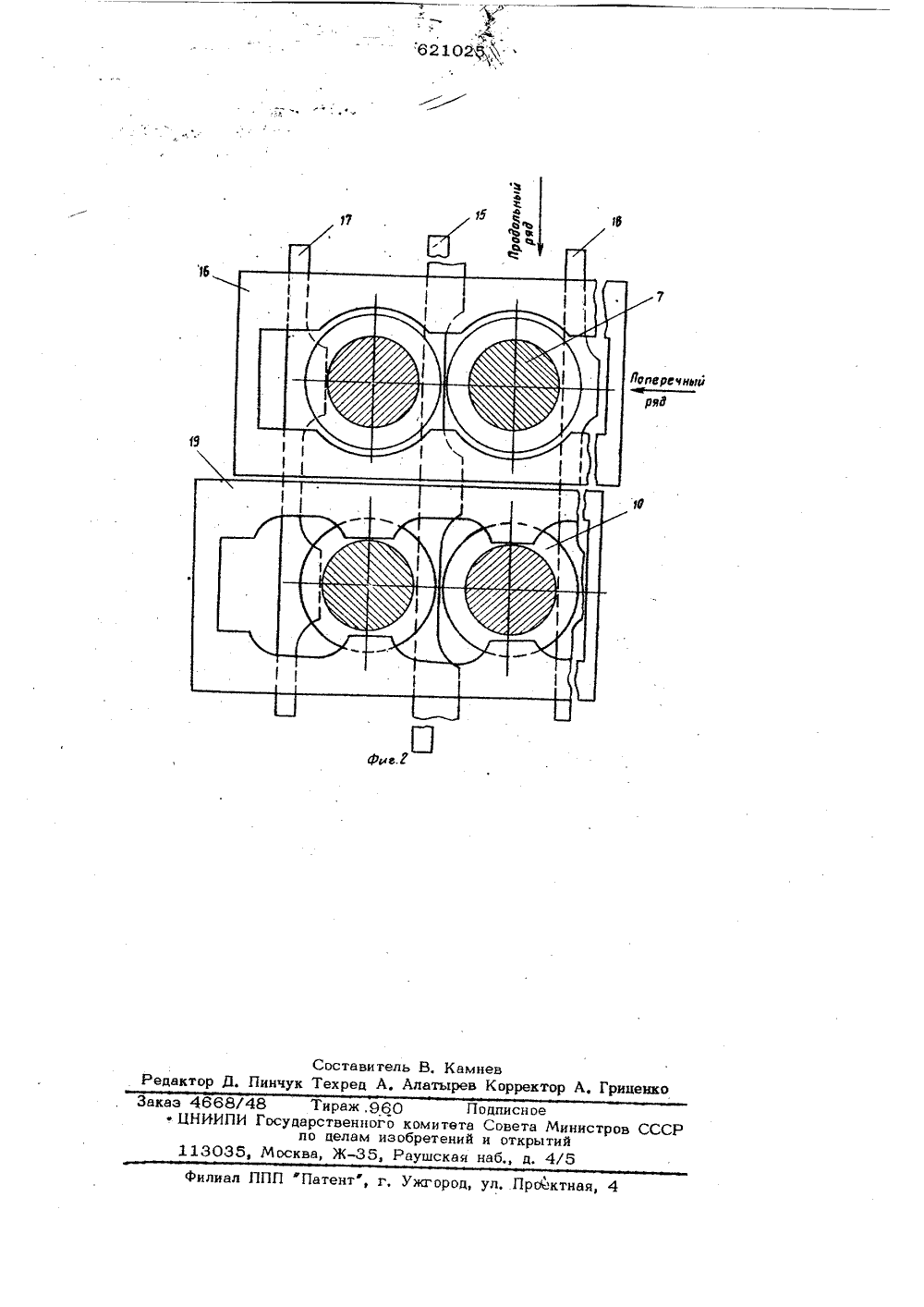

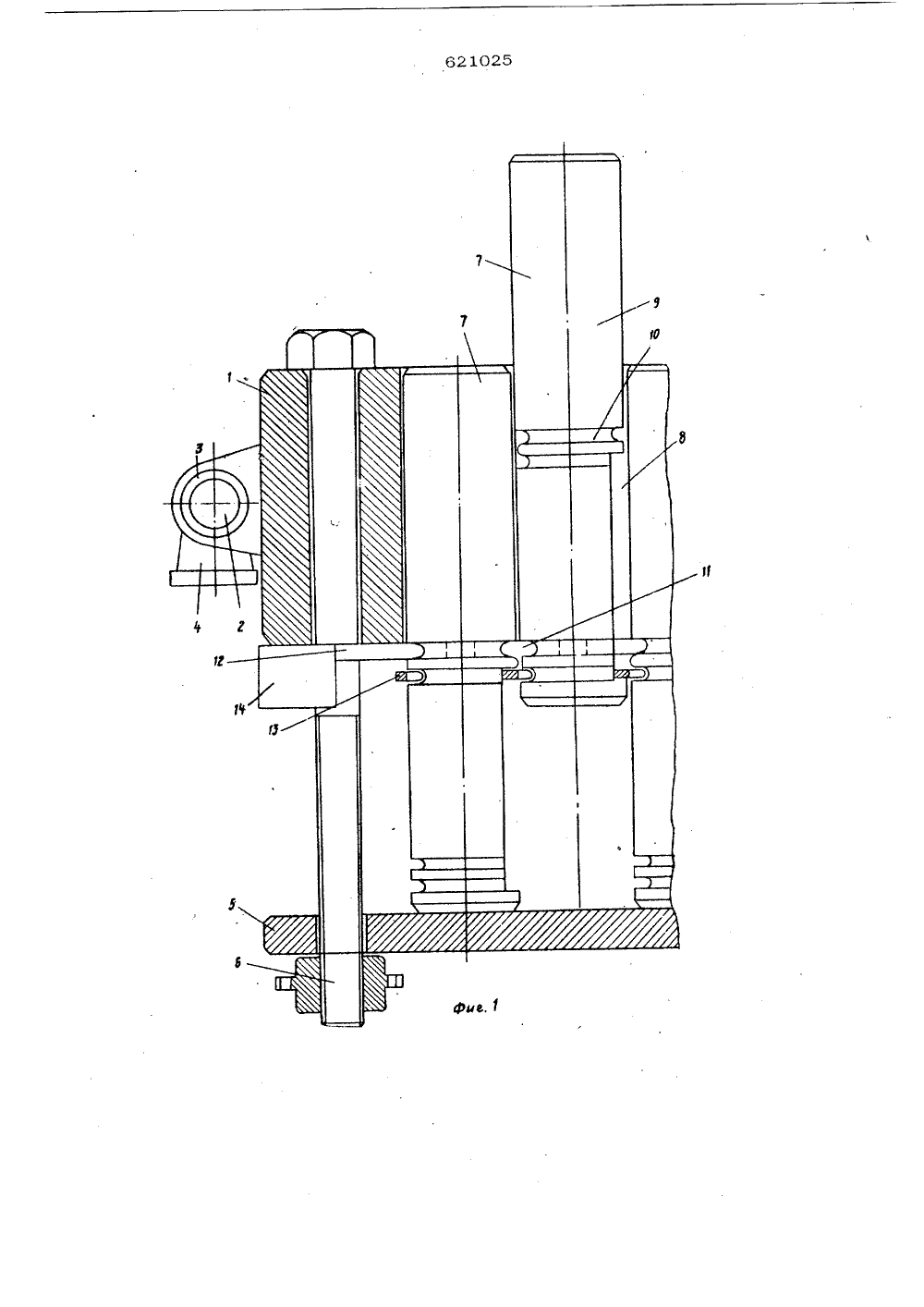

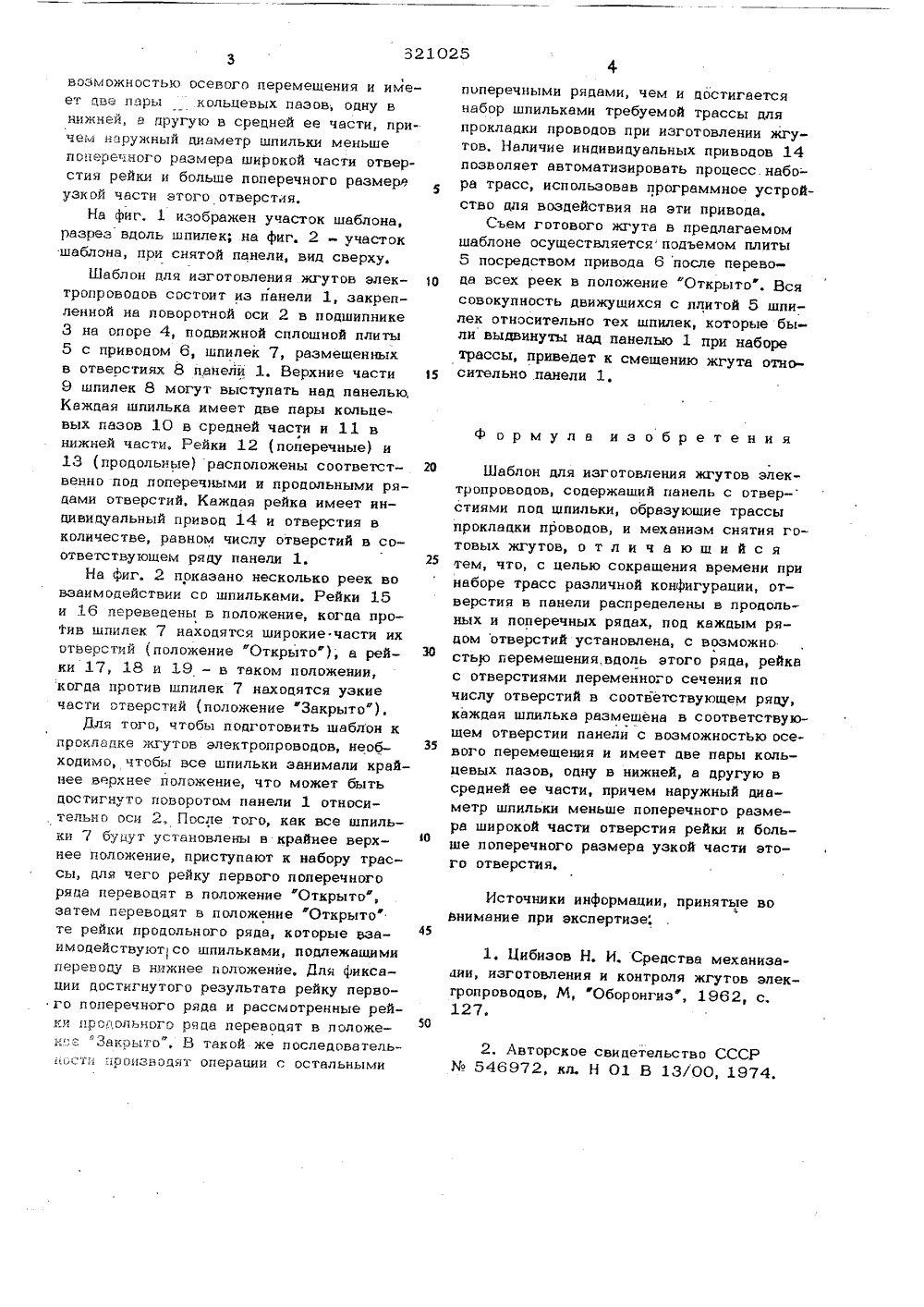

Союз Советских Социалистических РеспубликОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 11,03.77 (21) 2460588/24-07 явкис присоединением (23) Приоритет -Государстаеннъ 1 й аинтет Совета Инннстрое СССР оо делам нзобретеннй н отритнй43) Опубликовано 25.08.78.Бюллетень31 5) Дата опубликования описания 13.07,78. 3) УДК 621.315(54) ШАБЛОН ДЛЯ ИЗГОТОВЛЕНИЯ ЖГУТОВ ЭЛЕКТРОПРОВОДОВ Изобретение относится к электромонтажным работам, точнее к шаблонам для изготовления жгутов электропроводов,Известен универсальный шаблон для изготовления жгутов электропроводов, в котором для изготовления жгутов разной конфигурации предусмотрены отверстия в панели. Для каждого конкретного вида жгута в отверстия вставляют шпильки, образующие трассы прокладки проводов при изготовлении жгута данной конфигурации ( 1 Недостатком этого шаблона является низкая производительность в связи с боль шими затратами времени на перестановку шпилек при подготовке шаблона для изготовления каждого нового жгута с другой конфигурацией,Известен также шаблон для изготовления жгутов электропроводов межпвнельной коммутации, содержащий панель с множеством отверстий под шпильки, обраэуюшие трассы прокладки проводов, и механизм снятия готовых жгутов 12,Однако этот шаблон, предназначенныйдля прокладки проводов по непрерывнойтрассе, хотя и может быть использовандля изготовления жгутов различной конфи-гурации, но расположение шпилек в немпо спирали эадрудняет подготовку шаблона для изготовления таких жгутов, на которую требуется значительное время,Целью изобретения является сокращениевремени для набора трасс прокладки проводов при изготовлении жгутов различнойконфигурации,Это достигается тем, что в шаблоне для изготовления жгутов электропроводов, 15 содержащем панель с множеством отверстий лод шпильки, образующие трассы прокладки проводов, и механизм снятия готовых жгутов, отверстия в панели распределены в продольных и поперечных рядах, 20 под каждым рядом отверстий установленас возможностью перемешения вдоль этого ряда, рейка с отверстиями переменного сечения по числу отверстий в соответствующем ряду, каждая шпилька размеще на в соответствующем отверстии панели с,возможностью осевого перемещения и имеет две пары .кольцевых пазов; одну в нижней, а другую в средней ее части, причем наружный диаметр шпильки меньше поперечного размера широкой части отверстия рейки и больше поперечного размера5 узкой части этого отверстия.На фиг, 1 изображен участок шаблона, разрез вдоль шпилек; на фиг, 2 - участок шаблона, при снятой панели вид сверху.Шаблон для изготовления жгутов алек тропроводов состоит из панели 1, закрепленной на поворотной оси 2 в подшипнике 3 на опоре 4, подвижной сплошной плиты 5 с приводом 6, шпилек 7, размещенных в отверстиях 8 панели 1. Верхние части 15 9 шпилек 8 могут выступать над панелью, Каждая шпилька имеет две пары кольцевых пазов 10 в средней части и 11 вФнижней части. Рейки 12 (поперечные) и 13 (продольные) расположены соответст венно под поперечными и продольными рядами отверстий, Каждая рейка имеет индивидуальный привод 14 и отверстия в количестве, равном числу отверстий в соответствующем ряду панели 1. 25На фиг. 2 показано несколько реек во взаимодействии со шпильками. Рейки 15 и 16 переведены в положение, когда против шпилек 7 находятся широкие части их отверстий (положение "Открыто ), а рей- ЗО ки 17, 18 и 3.9 - в таком положении, когда против шпилек 7 находятся узкие части отверстий (положение "Закрыто ).Для того, чтобы подготовить шаблон к прокладке жгутов электропроводов, необходимо, чтобы все шпильки занимали крайнее верхнее положение, что может быть достигнуто поворотом панели 1 относи, тельно оси 2, После того, как все шпильки 7 будут установлены в крайнее верхнее пол.ожение, приступают к набору трассы, для чего рейку первого поперечного ряда переводят в положение "Открыто", затем переводят в положение Открыто те рейки продольного ряда, которые взаимодействуют со шпильками, подлежащими переводу в нижнее положение, Для фиксации достигнутого результата рейку первого поперечного ряда и рассмотренные рейки продольного ряда переводят в положен,;е "Закрыто". В такой же последовательоетп производят операции с остальными поперечными рядами, чем и достигается набор шпильками требуемой трассы для прокладки проводов лри изготовлении жгутов. Наличие индивидуальных приводов 14 позволяет автоматизировать процесс.набо- ра трасс, использовав программное устройство для воздействия на эти привода,Съем г отов ого жгута в предлагаем ом шаблоне осуществляется подъемом плиты 5 посредством привода 6 после перевода всех реек в положение "Открыто. Вся совокупность движущихся с плитой 5 шпилек относительно тех шпилек, которые были выдвинуты над панелью 1 при наборе трассы, приведет к смещению жгута относительно панели 1.ф ормула изобретенияШаблон для изготовления жгутов электропроводов, содержащий панель с отвер- стиями под шпильки образующие трассы прокладки проводов, и механизм снятия готовых жгутов, о т л и ч а ю щ и й с я тем, что, с целью сокращения времени при наборе трасс различной конфигурации, отверстия в панели распределены в продольных и п оп еречных рядах, п од каждым рядом отверстий установлена, с возможно сть)о перемещения.вдоль этого ряда, рейка с отверстиями переменного сечения по числу отверстий в соответствующем ряду каждая шпилька размещена в соответствующем отверстии панели с возможностЬю осевого перемещения и имеет две пары кольцевых пазов одну в нижней, а другую в средней ее части, причем наружный диаметр шпильки меньше поперечного размера широкой части отверстия рейки и больше поперечного размера узкой части этого отверстия,Источники информации, принятые воВнимание при экспертизе1. Цибизов Н, И, Средства механизааии, изготовления и контроля жгутов элекгропроводов М Оборонгиз, 1962, с.127,2. Авторское свидетельство СССР546972, кл. Н 01 В 13/00, 1974.чныи е.Г Составитель В. КамневРедактор О. Пинчук Техред А, Алатырев Корректор А. Гриценко3 ов СССР пиал ППП Патент, г, Ужгород, ул, Проектная аз 4668/48ч ЦНИИПИ Гос113035, М Тираж,960ударственного ком по делам изобреосква, Ж, Рауш 6 6 ф ЬЛодписное тета Совета Мини ений и открытий кая наб., д, 4/5
СмотретьЗаявка
2460588, 11.03.1977
АНГАРСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ЭЛЕКТРОПРИВОДА ПРИ АНГАРСКОМ ЭЛЕКТРОМЕХАНИЧЕСКОМ ЗАВОДЕ
МИНЧЕНКО ВЕНИАМИН АЛЕКСАНДРОВИЧ, ЖИЛИН ОЛЕГ ФЕДОРОВИЧ, БЕСПАЛОВ ВЛАДИМИР МАКСИМОВИЧ
МПК / Метки
МПК: H01B 13/012
Метки: жгутов, шаблон, электропроводов
Опубликовано: 25.08.1978
