Решетчатая башня

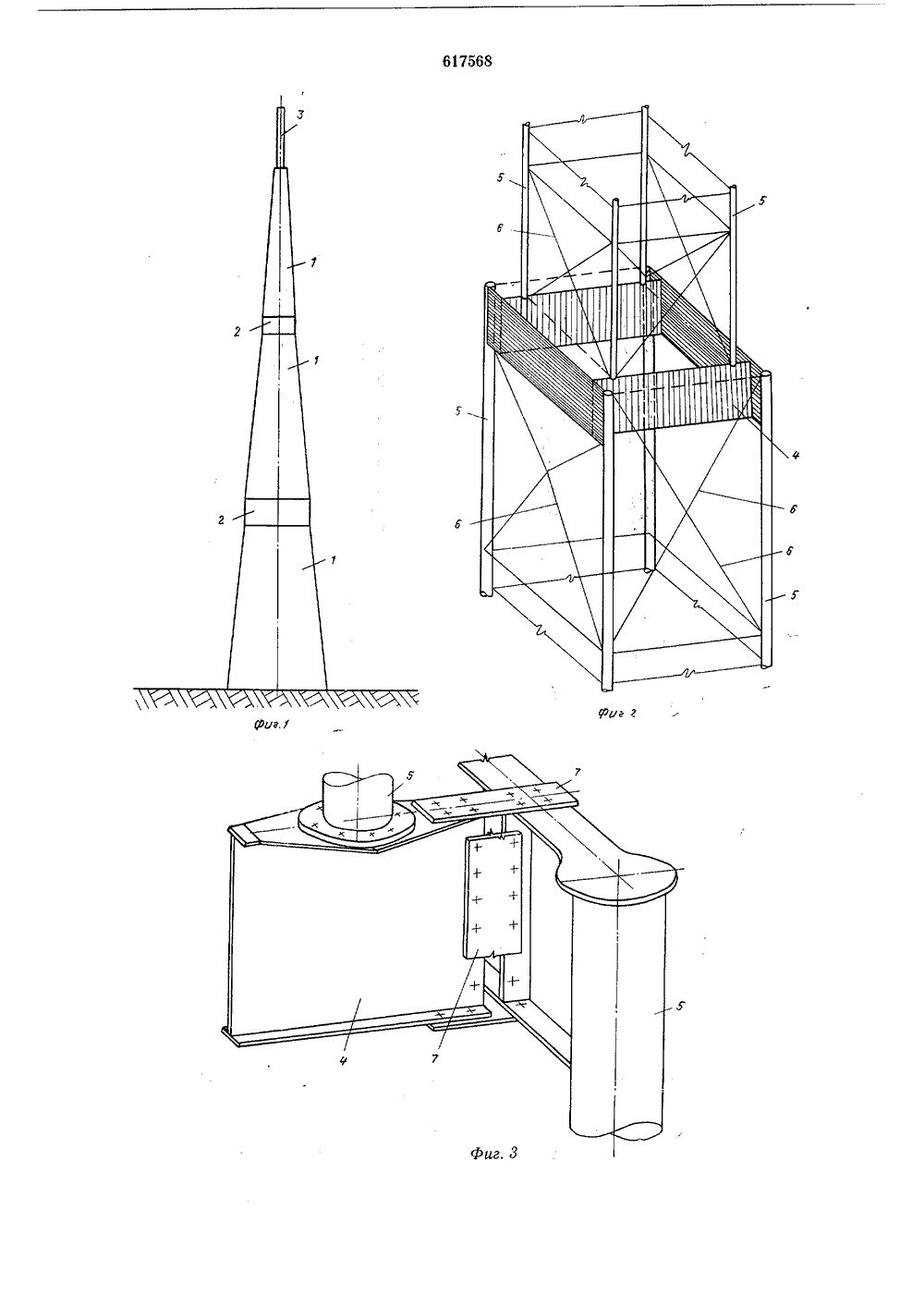

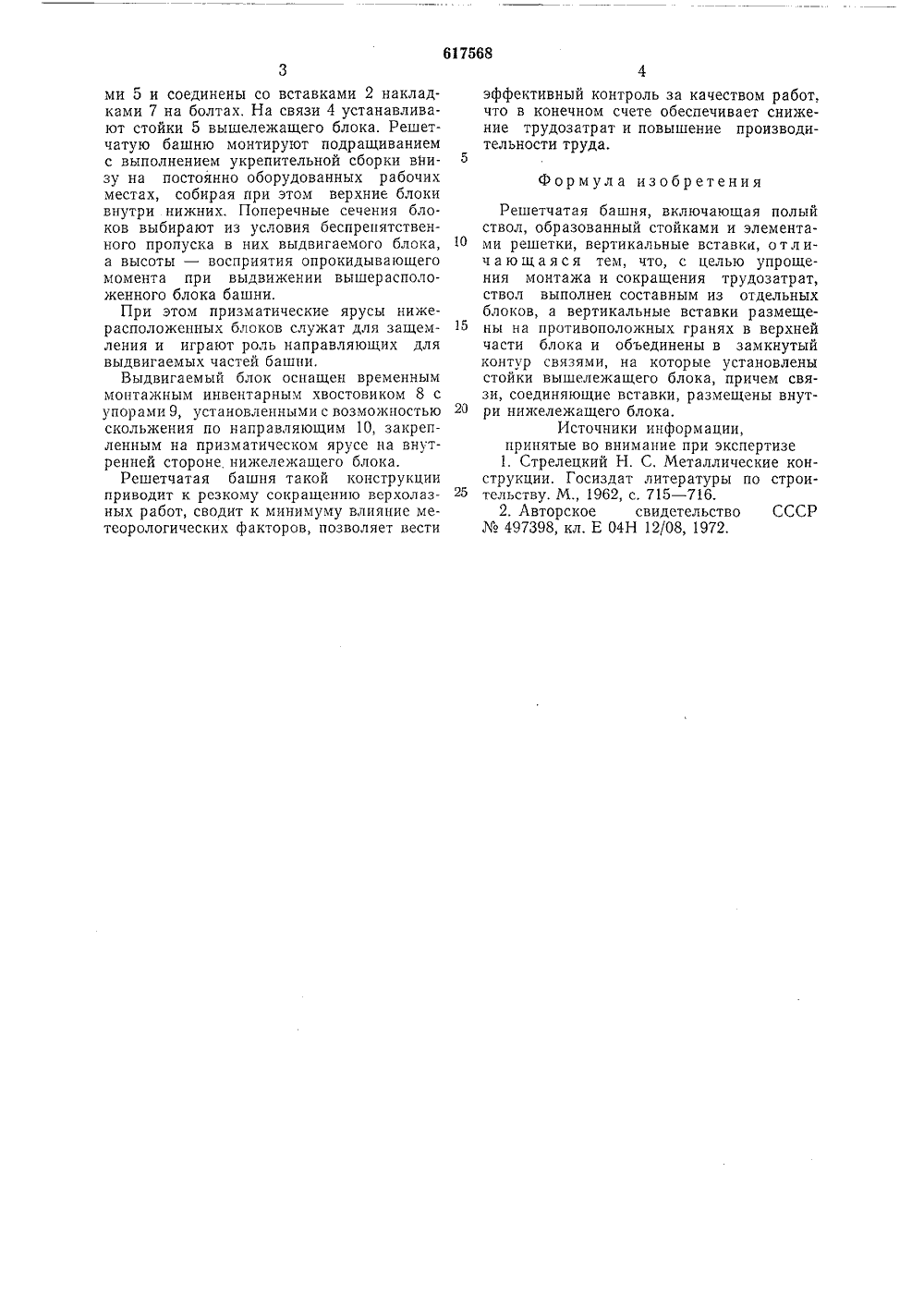

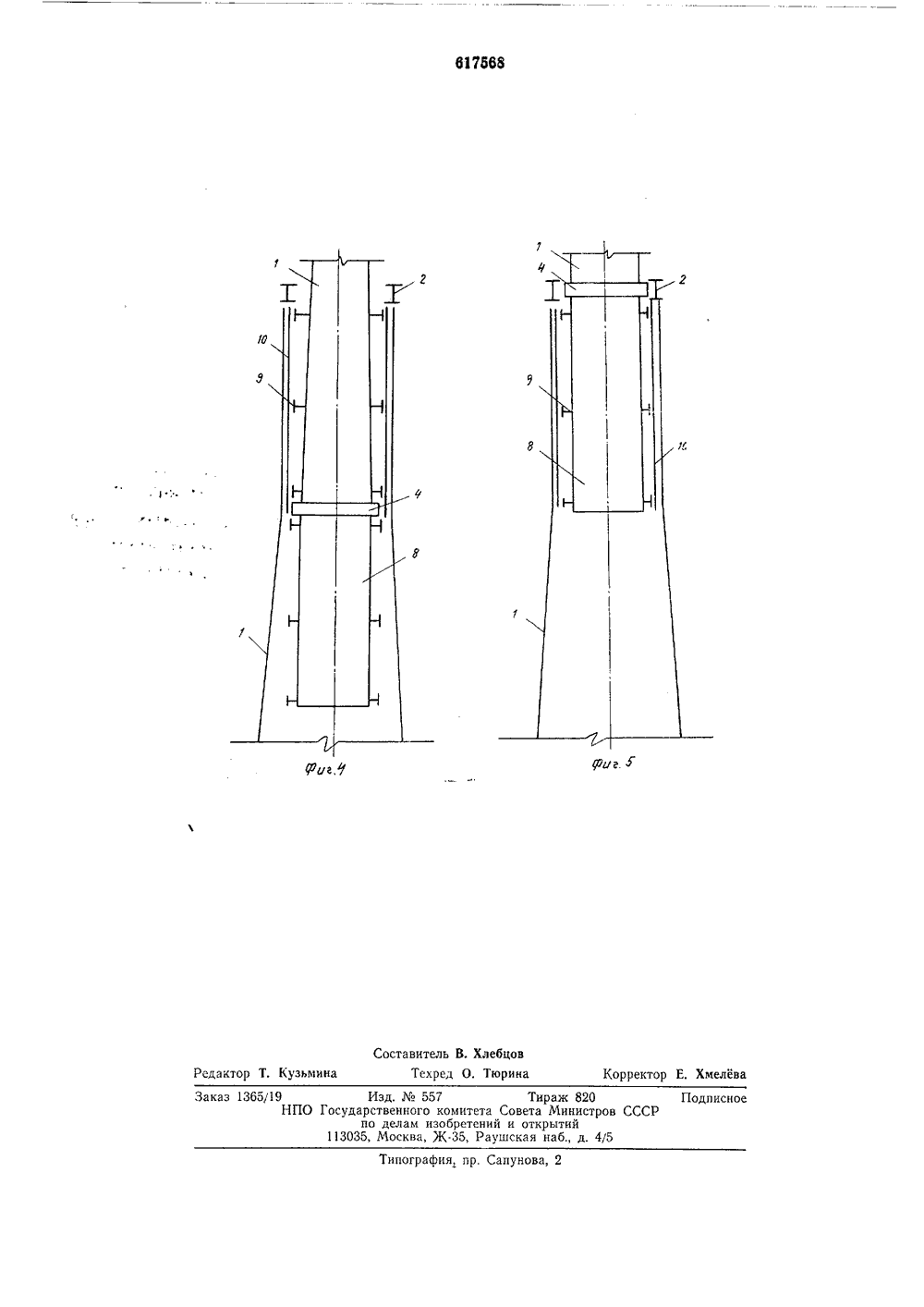

п 1 617568 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сеюе Советских5,76 (21) 2359540/29-3 2) Заявл о 1 инением заявкис пр осударственнын камите 1 авета Министров СССР 23) Приоритет43) Опубликовано 30.07,78. Бюллет45) Дата опубликования описания, Ковбаса, М й,А,И,Фе роектированию, исследх конструкций и мостоьконструкция осударственныи институт по и испытанию строитель Укрпроектст(54) РЕШЕТЧАТАЯ БАШНЯ и объ4, ко тойка Изобретение относится к строительству и предназначено для возведения высотных сооружений типа решетчатых башен.Известны решетчатые пирамидальные башни из трубчатых элементов, включающие ствол, образованный стойками и элементами решетки 1.Однако для обеспечения жесткости в такой решетчатой башне выполняют решетку с дополнительными распорками, а в связи с уменьшением ширины башни по высоте панель поясов делают переменной, все это усложняет монтаж, требует больших затрат времени и рабочей силы.Наиболее близким к изобретению техническим решением является решетчатая башня из трубчатых элементов, содержащая полый ствол, образованный стойками и элементами решетки, вертикальные вставки 2.Недостатки указанного решения состоят в большой сложности и высокой трудоемкости монтажа.Цель изобретения - упрощение монтажа и сокращение трудозатрат,Это достигается тем, что у решетчатой башни, включающей полый ствол, образованный стойками и элементами решетки,вертикальные вставки, ствол выполнен составным из отдельных блоков, а вертикальные вставки размещены на противоположных гранях в верхней части блока и объе динены в замкнутый контур связями, накоторые установлены стойки вышележащего блока, причем связи, соединяющие вставки, размещены внутри нижележащего блока.0 На фиг. 1 изображена предлагаемая решетчатая башня, общий вид; на фиг. 2 - блоки ствола башни; на фиг. 3 - узел единения вертикальной вставки со свя на фиг. 4 и 5 - монтаж блоков,5 Решетчатая башня включает составнойиз отдельных блоков 1 ствол, вставки 2 и антенную часть 3, связи 4. Блоки башни выполнены пирамидального очертания, например, из трубчатых стоек 5 и элементов 0 решетки б, и имеют верхние ярусы, кромесамого верхнего блока - в виде призмы.На противоположных гранях верхнихярусов блока установлены между стойками 5 вертикальные вставки 2 в виде двутавровых балок.Вставки 2 противоположных гране"единены в замкнутый контур связями торые размещены внутри блока за сми 5 и соединены со вставками 2 накладками 7 на болтах. На связи 4 устанавливают стойки 5 вышележащего блока. Решетчатую башню монтируют подращиванием с выполнением укрепительной сборки внизу на постоянно оборудованных рабочих местах, собирая при этом верхние блоки внутри нижних. Поперечные сечения блоков выбирают из условия беспрепятственного пропуска в них выдвигаемого блока, 10 а высоты - восприятия опрокидывающего момента при выдвижении вышерасположенного блока башни.При этом призматические ярусы ниже- расположенных блоков служат для защем ления и играют роль направляющих для выдвигаемых частей башни.Выдвигаемый блок оснащен временным монтажным инвентарным хвостовиком 8 с упорами 9, установленными с возможностью 2 скольжения по направляющим 10, закрепленным на призматическом ярусе на внутренней стороне, нижележащего блока.Решетчатая башня такой конструкции приводит к резкому сокращению верхолазных работ, сводит к минимуму влияние метеорологических факторов, позволяет вести эффективный контроль за качеством работ, что в конечном счете обеспечивает снижение трудозатрат и повышение производительности труда,Формула изобретенияРешетчатая башня, включающая полый ствол, образованный стойками и элементами решетки, вертикальные вставки, о т л ич а ю щ а я с я тем, что, с целью упрощения монтажа и сокращения трудозатрат, ствол выполнен составным из отдельных блоков, а вертикальные вставки размещены на противоположных гранях в верхней части блока и объединены в замкнутый контур связями, на которые установлены стойки вышележащего блока, причем связи, соединяющие вставки, размещены внутри нижележащего блока,Источники информации,принятые во внимание при экспертизе 1, Стрелецкий Н, С. Металлические конструкции. Госиздат литературы по строительству. М., 1962, с. 715 - 716.2. Авторское свидетельство СССР497398, кл. Е 04 Н 12/08, 1972.зьмина Изд.557 Тира Государственного комитета Совета по делам изобретений и открь 113035, Москва, Ж, Раушская на
