Устройство для установки уплотнительных колец на железобетонные трубы

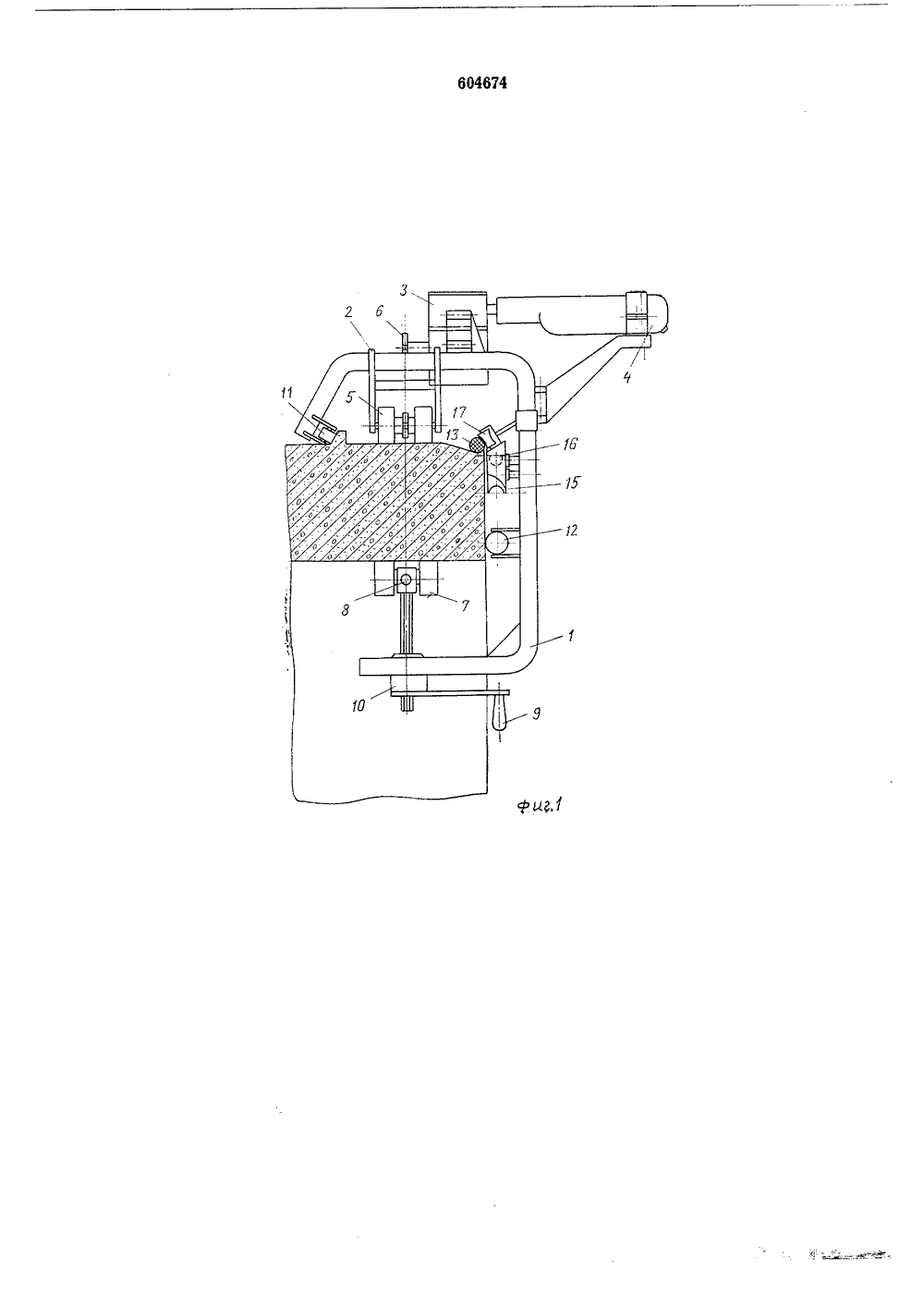

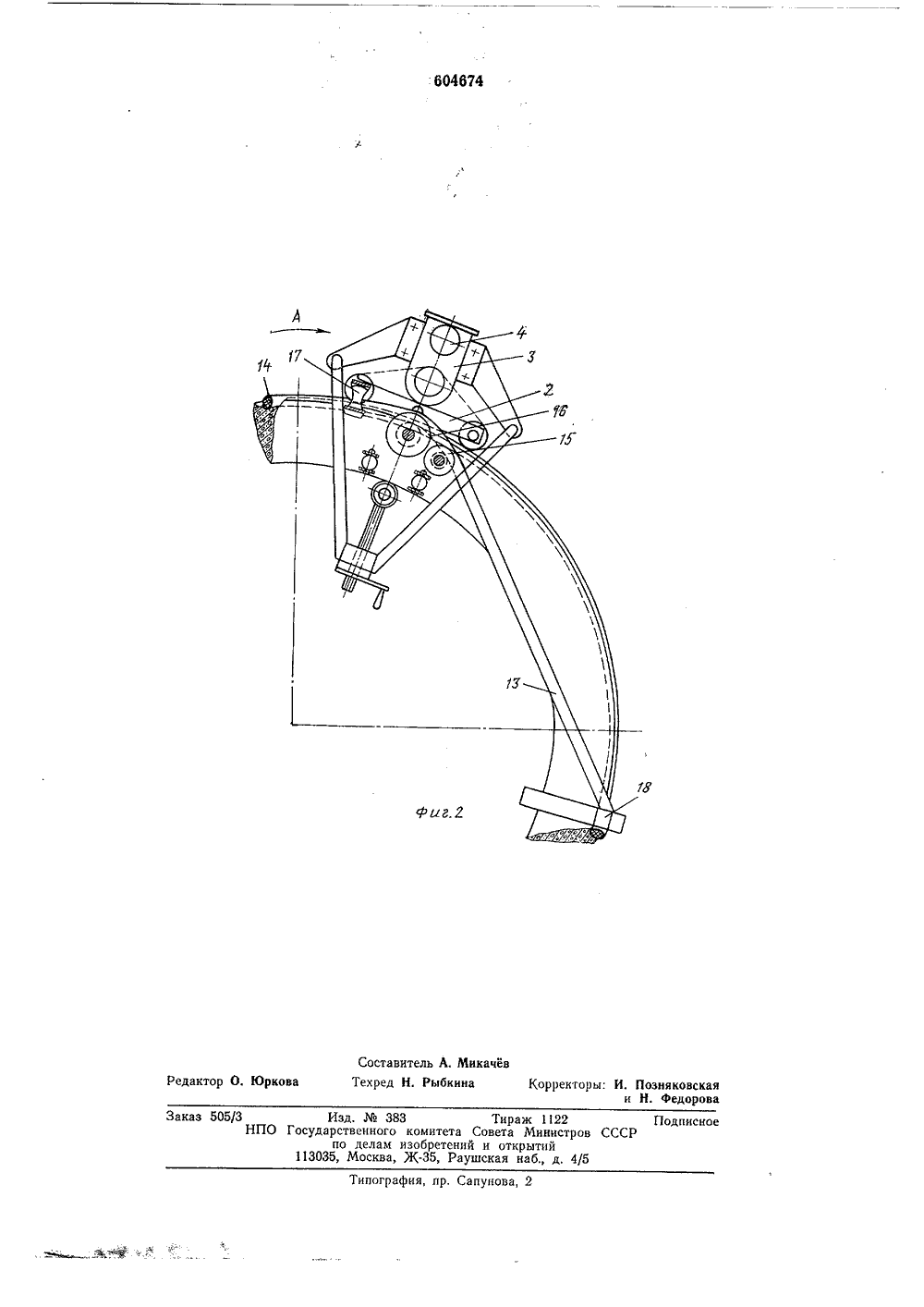

(51) М. Кл,2 В 25 В 27/12 2357509/25-28 исоединением заяв иГосулерственный комитет Совета Министров СССР йо лелем иэобретений 3) Приоритет 53) У-77(088.8) юллетень ирытий сания 03.05.78 2) Авторы изобретени П. К. Мертвяченко и Л. П. Зайцевраинский научно-исследовательский институт гидротехники и мелиорации аявител ОЙСТВО ДЛЯ УСТА КОЛЕЦ НА ЖЕЛЕЗО(54) стрым угл ливается под рубы, ажено устройвид сбоку; на трубы,и его ось устанавк продольной осиНа фиг. 1 изобрленное на трубу,устройства с торц о, установиг. 2 - вид 20 22) Заявлено 03.05.76 (21)(43) Опубликовано 30.04.7 5) Дата опубликования оп Изобретение относится к области гидротехнических сооружений и может быть использовано при монтаже уплотнительных резиновыхколец на железобетонные трубы.Известно устройство для установки уплотнительных колец на железобетонные трубы,содержащее раму, шарнирно закрепленную наней тележку, регулируемую роликовую опоруи направляющие ролики,Недостатком устройства является то, что 10кольца при установке на трубе перекручиваются,Целью изобретения является установка колец без перекручивания.Для этого предлагаемое устройство снабжено установленными на раме центрирующимироликами, предназначенными для взаимодействия с торцовой и опорной поверхностямитрубы, в направляющие ролики - нижний,средний и верхний - по отношению к опореустановлены на раме последовательно и ступенчато друг за другом для обеспечения плавного подъема свисающей ветви кольца, приэтом нижний ролик выполнен с вогнутым профилем, имеющим форму окружности, средний ролик - с вогнутым профилем, имеющимформу четверти окружности, и они устанавливаются в плоскости параллельной торцу трубы, а верхний ролик выполнен с вогнутымпрофилем, имеющим форму полуокружности, ЗО ОВКИ УПЛОТНИТЕЛЬНЬЕТОННЫЕ ТРУБЫ Устройство для установки уплотнительных колец на железобетонные трубы, имеющее со стороны втулочного конца круговой паз для установки уплотнительного кольца и упорный буртик, представляет собой раму 1, на которой шарнирно смонтирована тележка 2, редуктор 3, двигатель 4 с дистанционным управлением. По наружной поверхности трубы перекатываются колеса 5. Тележке 2 передача крутящего момента от двигателя к колесам 5 осуществляется с помощью редуктора 3 и цепной передачи б. Для плотного прижатия устройства к наружной поверхности трубы в нижней части рамы имеется регулируемая роликовая опора, состоящая из роликов 7, которые могут поджиматься к внутренней поверхности трубы с помощью винта 8 и рукоятки 9, связанной с гайкой 10. Параллельное движение устройства во время работы относительно кру. гового паза трубы достигается благодаря на личию центрирующих роликов 11, перекатывающихся по упорному буртику трубы, и центрирующих роликов 12, перекатывающихся по торцовой поверхности трубы.604674 Для направления и укладки уплотнительного кольца 13 в паз 14 трубы в устройстве предусмотрены нижний направляющий ролик 15 с вогнутым профилем, имеющим форму полу- окружности, средний ролик 16 с вогнутым профилем, имеющим форму четверти окружности и верхний ролик 17 с вогнутым профилем, имеющим форму полуокружности. Они расположены последовательно и ступенчато друг за другом, с превышением среднего ролика над нижним и верхнего над средним. Нижний 15 и средний 16 ролики установлены в плоскости параллельно торцу трубы, а ось верхнего ролика устанавливается под острым углом к продольной оси трубы, Образующие поверхности роликов выполнены так, что при передвижении устройства они обеспечивают направление и укладку ветви уплотнительного кольца в паз трубы. Работа устройства во время установки уплотнительного кольца на трубу происходит следующим образом.Первоначально уплотнительное кольцо 13 в удобном месте зажимается в пазе трубы струбциной 18. Затем, насколько это возможно, кольцо укладывают в паз вручную. В месте, где дальнейшая укладка кольца вручную затруднительна, устанавливают предлагаемое устройство, Для этого устройство устанавливают на трубу так, чтобы ролики 11 могли располагаться на упорном буртике трубы, как это показано на фиг. 1, а ролики 12 находились в контакте с торцом трубы. Устройство к трубе прижимается роликом 7 с помощью рукоятки 9, После этого уплотнительное кольцо укладывается на направляющий нижний ролик 15 и средний ролик 16. Далее резиновое кольцо 13 заводится под верхний ролик 17, Для укладки резинового уплотнительного кольца на оставшемся участке паза трубы с помощью пульта управления включается двигатель 4, и устройство перемещается по поверхности трубы в направлении, указанном стрелкой А. 4При передвижении устройства по трубе ролик 15 направляет свисающую ветвь уплотнительного кольца к ролику 16, который несколько приподнимает часть ветви уплотни 5 тельного кольца над трубой, а затем укладывают в паз.Окончательная укладка и удержание уплотнительного кольца в пазе осуществляется роликом 17, При подходе устройства к струбци 10 не 18 уплотнительное кольцо за счет силы растяжения его и подъема над пазом автоматически укладывается в ложбину.Таким образом, осуществляется монтаж уплотнительного кольца на трубу,15 Применение устройства позволяет с большим удобством и с меньшей трудоемкостьюмонтировать резиновые уплотнительные кольца на железобетонные трубы большого диаметра, исключить перекручивание кольца и по 20 следующую его правку в пазе трубы.Формула изобретенияУстройство для установки уплотнительныхколец на железобетонные трубы, содержащеераму, шарнирно закрепленную на ней тележку, регулируемую роликовую опору и направляющие ролики, отличающееся тем, что,с целью установки колец без их перекручивания, оно снабжено установленными на рамецентрирующими роликами, предназначеннымидля взаимодействия с торцовой и опорной поверхностями трубы, а направляющие ролики - нижний, средний и верхний - по отношению к опоре установлены на раме последовательно и ступенчато друг за другом дляобеспечения плавного подъема свисающей ветви кольца, при этом нижний ролик выполненс вогнутым профилем, имеющим форму полуокружности, средний ролик - с вогнутым про 40 филем, имеющим форму четверти окружности,и они устанавливаются в плоскости, параллельной торцу трубы, а верхний ролик выполнен с вогнутым профилем, имеющим формуполуокружности, и его ось устанавливается45 под Острым углом к продольной Оси трубы.Составитель А, Микачеехред Н, Рыбкина едактор ков Тираж 1122ета Совета Министроений и открытийРаушская наб., д, 4/5 ПодписСР Типография, пр. Сапунова, 2 аказ 505/3 Изд.383 НПО Государственного комит по делам изобре 113035, Москва, Ж.35, кторы: И. Позняковская и Н. федорова
