Станок для изготовления из дерева плотовых клиньев

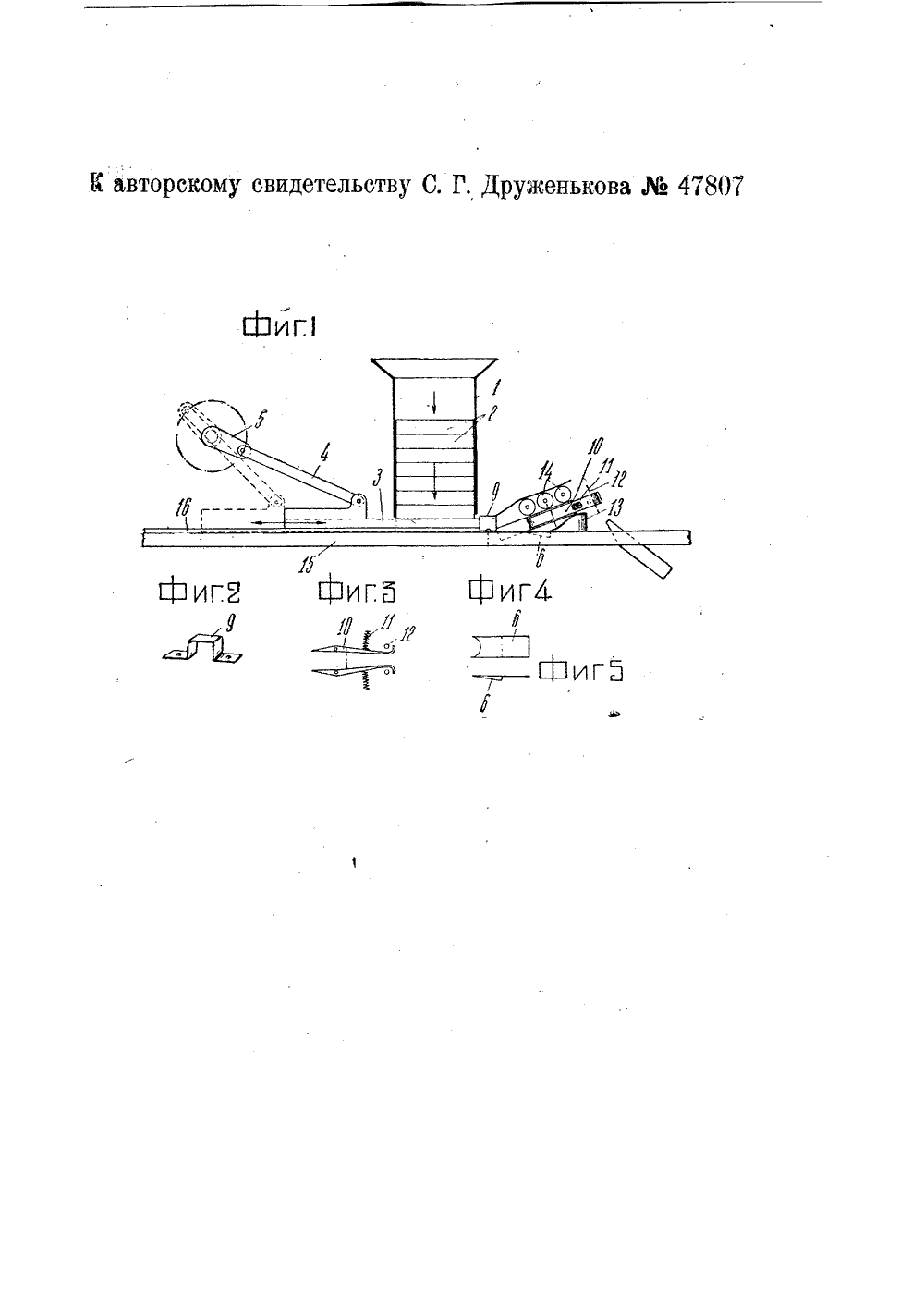

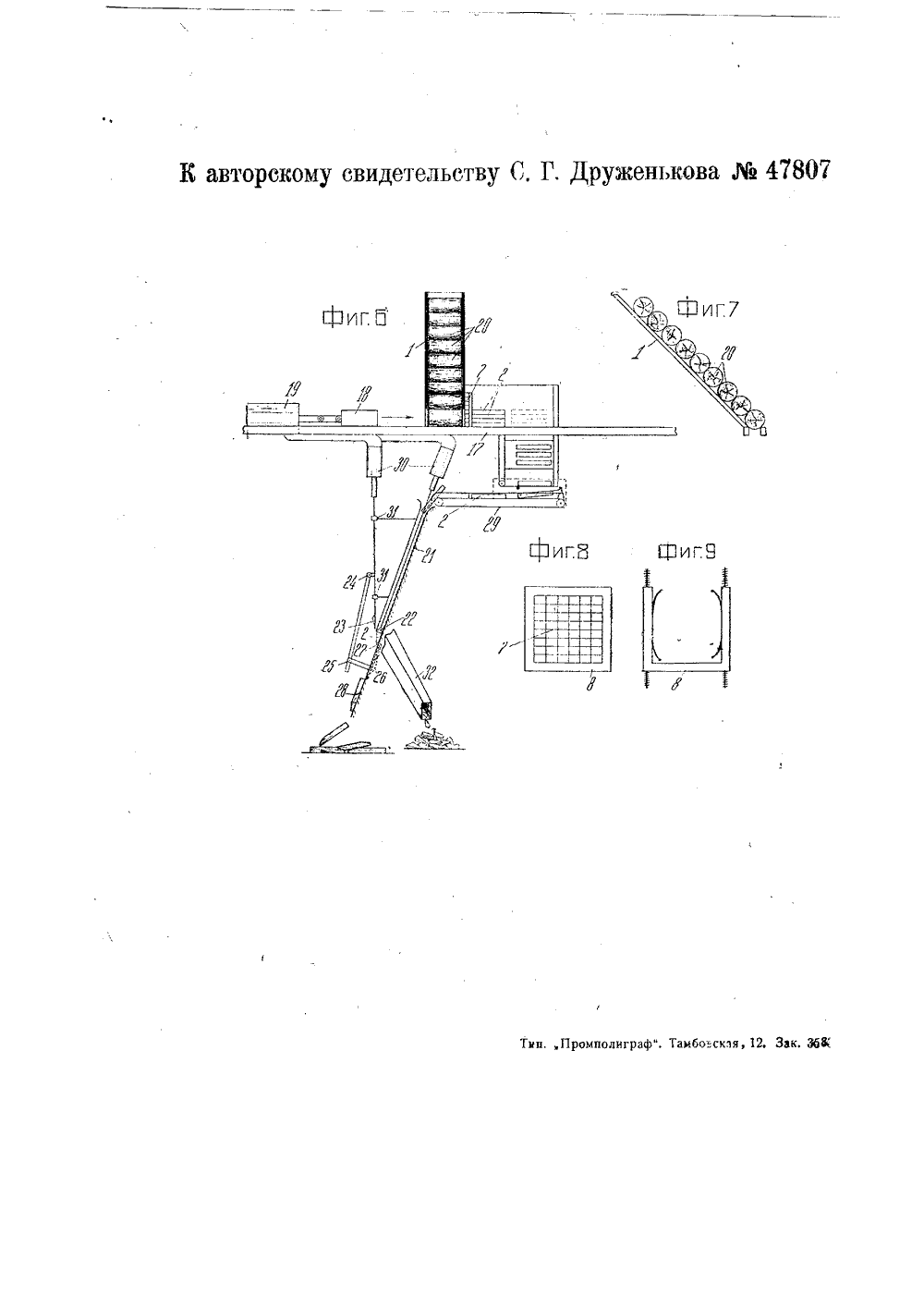

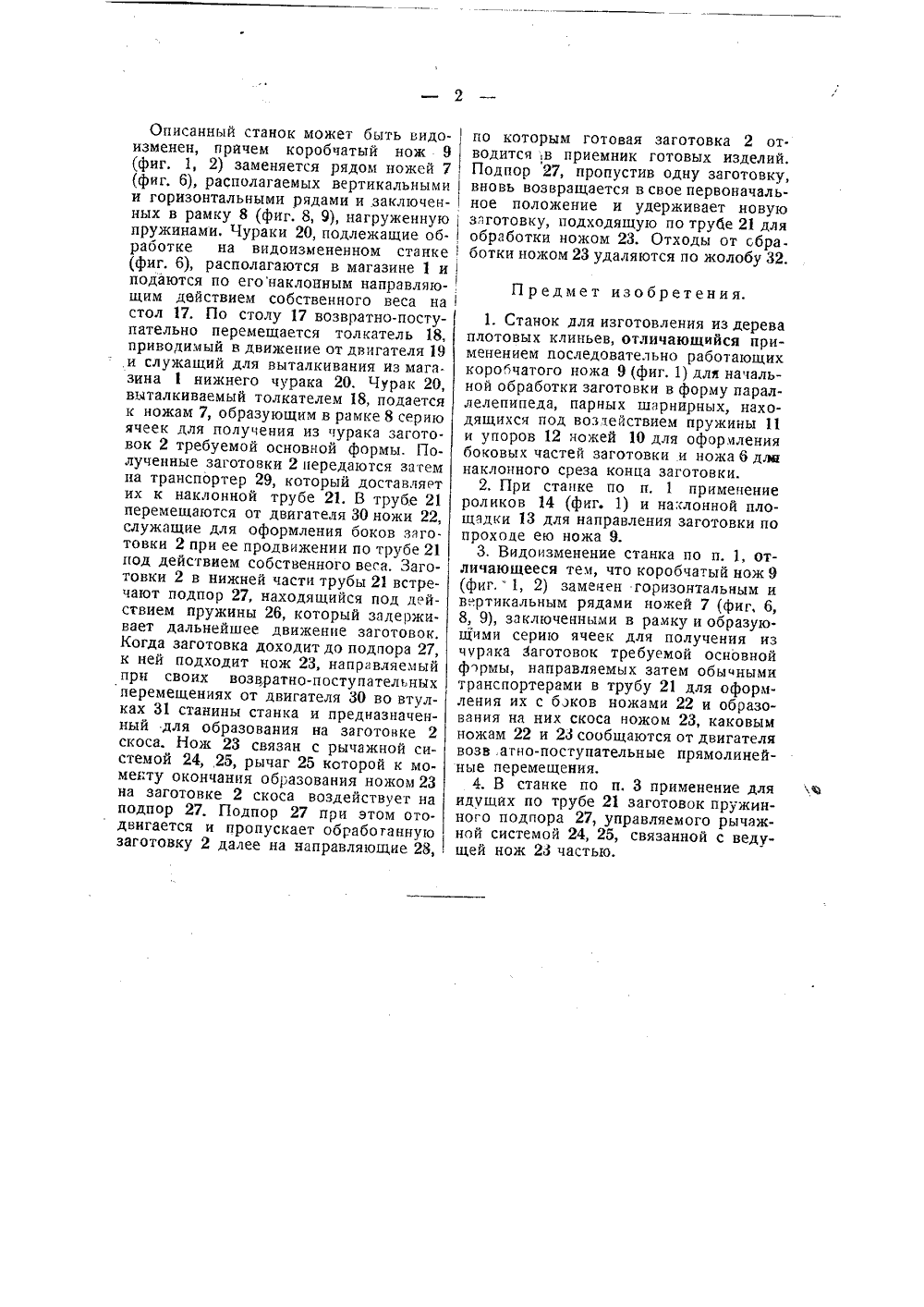

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСАНИЕ станка для изготовления из дерева плотовых клиньев.К авторскому свидетельству С. Г. Друженькова, заявленному 26 сентября 1935 года (спр. о перв.177126),с присоединением заявки от 20 октября 1935 годаПриоритет по пп. 1 и 2 предмета изобретения от 26 сентября 1935 года и по пп. 3 и 4 от 20 октября 1935 года.О выдаче авторского свидетельства опубликовано 31 июля 1936 года.(298) В предлагаемом станке для изготовления из дерева плотовых клиньев применены последовательно работающие коробчатый нож, служащий для начальной обработки заготовки в форму параллелепипеда, парные шарнирные ножи - для оформления боковых частей и нож - для наклонного среза конца заготовки,На чертеже фиг, 1 изображает вид станка сбоку; фиг. 2 - перспективный вид ножа для начальной обработки заготовки; фиг, 3 - вид сверху ножей для обработки боковых поверхностей заготовки; фиг, 4 - вид сверху ножа для наклонного среза конца заготовки, фиг. 5 - то же вид сбоку; фиг. 6 - вид сбоку видоизмененного станка; фиг, 7 - вид сбоку магазина для заготовок видоизмененного станка; фиг. 8 в в сбоку рамки видоизмененного станка, несущей ножи; фиг. 9 - вид сбоку направляющих рамки по фиг, 8.На станине предлагаемого станка (фиг, 1) расположен магазин 1, в котором помещены заготовки 2, подлежащие обработке на станке. Заготовки 2 поочередно выталкиваются из магазина 1 помощью толкателя 3, перемещающегося возвратно-поступательно от кривошипного механизма 4, 5, действующего от привода, и подаются по направляющим 16 стола 15 станка к ножам, производящимобработку заготовок.Первоначально заготовка встречает на своем пути нож 9 (фиг. 1, 2), имеющий коробчатую форму и оформляющий заготовку в форму параллелепипеда. Далее заготовка поступает на наклонную площадку 13, по которой направляется роликами 14, При продвижении по этой площадке 13 заготовка встречает парные шарнирные ножи 10 (фиг. 1, 3), находящиеся под воздействием пружин 11 и упоров 12 и служащие для обработки боковых частей заготовки, Одновременно при входе на площадку 13 низ заготовки обрабатывается ножом 6 (фиг. 1, 4, 5), который срезает наклонно низ заготовки, Обработанная заготовка падает под действием собственного веса в приемник готовых изделий, Описанный станок может быть видо- изменен, причем коробчатый нож 9 (фиг. 1, 2) заменяется рядом ножей 7 (фиг, 6), располагаемых вертикальными и горизонтальными рядами и заключенных в рамку 8 (фиг. 8, 9), нагруженную пружинами. Чураки 20, подлежащие обработке на видоизмененном станке (фиг. 6), располагаются в магазине 1 и подаются по егонаклонным направляющим действием собственного веса на стол 17. По столу 17 возвратно-поступательно перемещается толкатель 18, приводимый в движение от двигателя 19 и служащий для выталкивания из мага. зина 1 нижнего чурака 20. Чурак 20, выталкиваемый толкателем 18, подается к ножам 7, образующим в рамке 8 серию ячеек для получения из чурака заготовок 2 требуемой основной формы. Полученные заготовки 2 передаются затем на транспортер 29, который доставляет их к наклонной трубе 21, В трубе 21 перемещаются от двигателя 30 ножи 22, служащие для оформления боков заготовки 2 при ее продвижении по трубе 21 под действием собственного вега. Заготовки 2 в нижней части трубы 21 встречают подпор 27, находящийся под действием пружины 26, который задерживает дальнейшее движение заготовок, Когда заготовка доходит до подпора 27, к ней подходит нож 23, направляемый при своих возвратно-поступательных перемещениях от двигателя 30 во втулках 31 станины станка и предназначенный для образования на заготовке 2 скоса. Нож 23 связан с рычажной системой 2425, рычаг 25 которой к моменту окончания образования ножом 23 на заготовке 2 скоса воздействует на подпор 27, Подпор 27 при этом отодвигается и пропускает обработанную заготовку 2 далее на направляющие 28,по которым готовая заготовка 2 от. водится в приемник готовых изделий. Подпор 27, пропустив одну заготовку, вновь возвращается в свое первоначальное положение и удерживает новую заготовку, подходящую по трубе 21 для обработки ножом 23, Отходы от сбработки ножом 23 удаляются по жалобу 32. П р едмет изобретения.1, Станок для изготовления из дерева плотовых клиньев, отличающийся применением последовательно работающих коробчатого ножа 9 (фиг, 1) для начальной обработки заготовки в форму параллелепипеда, парных шарнирных, находящихся под воздействием пружины 11 и упоров 12 ножей 10 для оформления боковых частей заготовки и ножа 6 дла наклонного среза конца заготовки.2, При станке по п. 1 применение роликов 14 (фиг. 1) и наклонной площадки 13 для направления заготовки по проходе ею ножа 9.3. Видоизменение станка по п, 1, отличающееся тем, что коробчатый нож 9 (фиг.1, 2) заменен горизонтальным ивертикальным рядами ножей 7 (фиг, 6,8, 9), заключенными в рамку и образующими серию ячеек для получения из чурака Заготовок требуемой основной фрмы, направляемых затем обычными транспортерами в трубу 21 для оформления их с бэков ножами 22 и образования на них скоса ножом 23, каковым ножам 22 и 23 сообщаются от двигателя возв .атно-поступательные прямолинейные перемещения4, В станке по п. 3 применение для идчщих по трубе 21 заготовок пружинного подпора 27, управляемого рычажной системой 24, 25, связанной с ведущей нож 23 частью,
