Цифровой фазометр спеднего значения

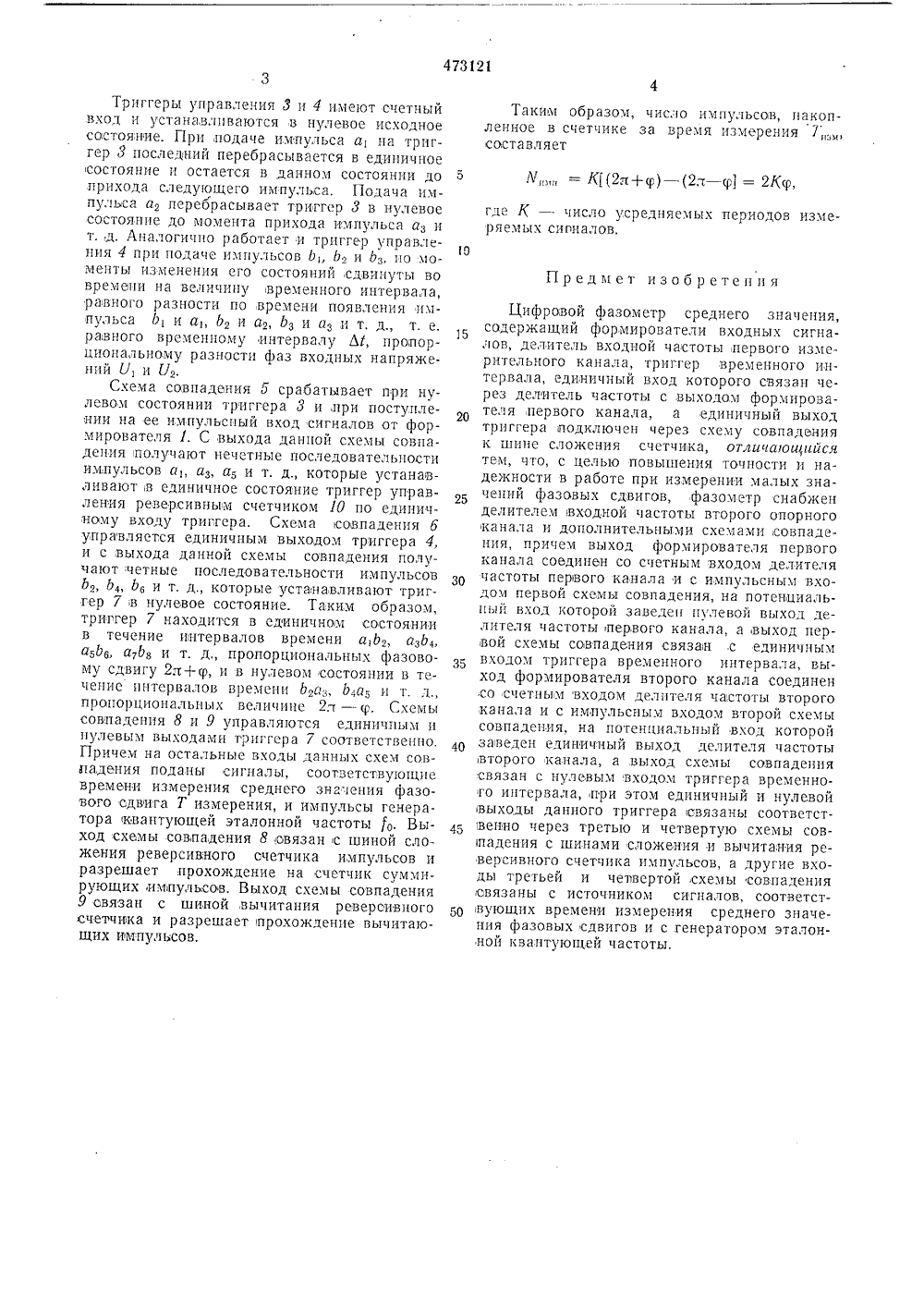

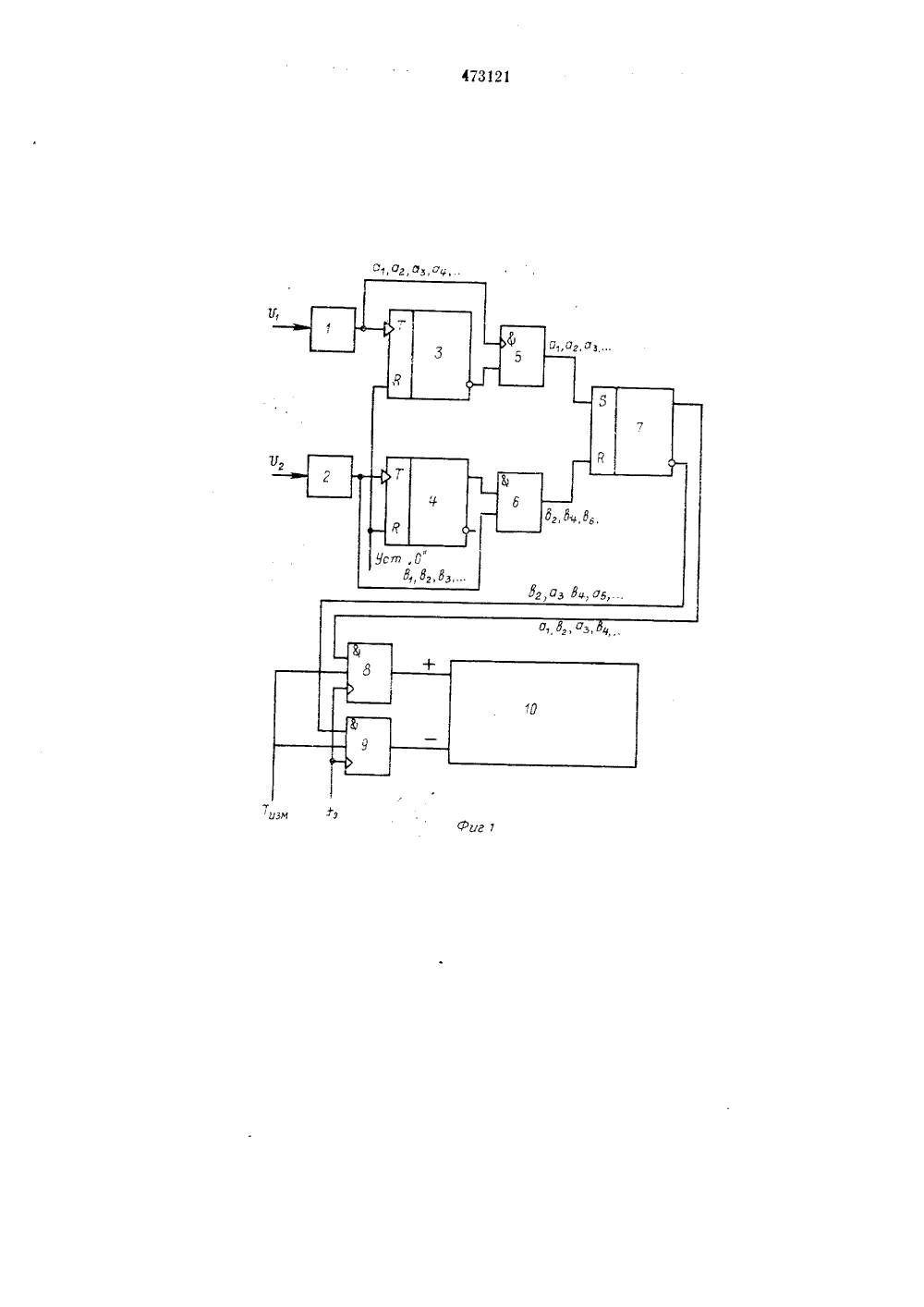

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ СОюз Содетских Социалистических Республик1 1 473323 ТОР СКОМУ СВИДЕТЕЛЬСТВУ Дополнительное к авт. свид-ву -(22) Заявлено 18.07.73 (21с присоединением заявки 945560/18-1 Государственный комите Совета Министров СССР ло делам изобретенийи открытий оо) Заявитель овскии институт иоэлектроник(54) ЦИФРОВОЙ ФАЗОМЕТР СРЕДНЕГО ЗНАЧЕ Изобретение относится к радцоизмерительной и вьсчислительной технике, в частности может быть использовано при измерении фазовых сдвигов.Известен фазометр среднего значения, содержащий формирователи входных напряжений, схемы совпадения, делитель входной частоты первого измерительного канала, реверсивный счетчик, триггер временного интервала. Однако отмечается невысокая точность и надежность в работе при измерении малых значений фазовых сдвигов.Предлагаемый фазометр снабжен делителем входной частоты второго опорного канала и дополнительными схемами совпадения, причем выход формирователя первого какала соединен со счетным входом делителя частоты первого канала и с импульсным входом первой схемы совпадения, на потенциальный вход кОторой заведен нулевой выходдел.теля частоты первого канала, а выход первой схемы,соьпадеция связан с единичным входом триггера временного интервала, выход формирователя второго канала соединен со счетным входом делителя частоты второго канала и с импульсным входом второй схемы совпадения, на потенциальный вход которой заведен единичный выход делителя частоты второго канала, а выход схемы совпадения связан с нулевым входом триггера временного интервала, при этом единичный и нулевой выходы данного трпггера связаны соответственно через третью и четвертую схемы совпадения с шинами сложения и вычитания реверсивного счетчс 1 ка импульсов, а другие входы третьей и чствертой схемы совпадецця связаны с источником сигналов, соответствующих времени измерения среднего зцачсцця фазовых сдвигов, ц с генератором эталоцной кв ацтую щей ч а с то ты.На фиг. 1 изображена функциональная схема фазометра; ча фцг. 2 - временные диаграммы его работы,Формирователи 1 ц 2 входных напряжений (см. фиг. 1) соединены со. счетными входами триггеров управления 3 и 4, а также со схемами совпадения 5 и б соответственно. Выходы схем б и б связаны с единичным ц нулевым входами триггера управления 7, который, в,свою очередь, соединен со схемами совпадения 8 и 9. Последние подключены к реверсивному счетчику цмпульсов 10. На схемы совпадения 8 и 9 от генератора счетных импульсов подаются импульсы с частотой о.При подаче на вход формирователей 1 и 2 входных напряжений У и (1 з на выходе 1 толучают импульсы цагряжеш 1 й а а а; ц Ь 1, 1 ь бз,(см. фиг. 2), соответствующие моментам перехода через нуль входных напряжении У и У,.Триггеры управления Л и 4 имеют счетный вход и устанавливаются в нулевое исходное состояние. При подаче импульса а на триггер 3 последний перебрасывается в единичное состояние и остается в данном состоянии до прихода следующего импульса. Подача импульса а, перебрасывает триггер 3 в нулевое состояние до момента прихода импульса а, и т. д. Аналогично работает и триггер управления 4 при подаче импульсов 6 6 и 6 цо моменты изменения его состояний сдвинуты во времепи на величину, временного интервала, равного разности по времени появления импульса 6 и аь 62 и а 2, 6 в и ав и т. д. т. е. равного временному интервалу Л, пропорциональному разности фаз входных напряжений У, и 02.Схема совпадеция а срабатывает при нулевом состоянии триггера 3 и,при поступлении на ее импульсный вход сигналов от формирователя 1. С выхода данной схемы совпадения получают нечетные последовательности импульсов аь ав, ав и т. д., которые устана)вливают в единичное состояние триггер управления реверкивным счетчиком 10 по единичному входу триггера. Схема совпадения 6 управляется единичным выходом триггера 4, и с выхода данной схемы совпадения получают четные последовательности импульсов 62, 6 6, и т. д., которые устанавливают триггер 7,в нулевое состояние. Таким образом, триггер 7 находится в единичном состоянии в течение интервалов времени а,62, а,64, авбв, а 76 в и т. д пропорциональных фазовому сдвигу 2 л+ср, и в нулевом состоянии в течение интервалов времени 6,а 64 а; и т. д., пропорциональных величине 2 ч - ср. Схемы совпадения 8 и 9 управляются единичным и нулевым выходами триггера 7 соответственно. Причем на остальные входы данных схем совпадения поданы сигналы, соответствующие времени измерения среднего значения фазового сдвига Т измерения, и импульсы генератора (квантующей эталонной частоты о. Выход схемы совпадения 8 овязан с шиной сложения реверсивного счетчика импульсов и разрешает прохождение на счетчик суммирующих импульсов. Выход схемы совпадения 9 связан с шиной, вычитания реверссивцого счетчика и разрешает прохождение вычитающих импульсов. Таким образом, число импульсов, пакопленное в счетчике за время измерения 7, составляетЛ, = К(2 л+ср) - (2 п - ср = 2 Кср,где К - число усредняемых периодов измеряемых сигналов,Предмет изобретенияЦифровой фазометр среднего значения,содержащий формирователи входных сигналов, делитель входной частоты первого измерительного канала, триггер временного интервала, единичный вход которого связан через делитель частоты с,выходом формирователя первого канала, а единичный выход триггера подключен через схему совпадения к шине сложения счетчика, отличаощссйся тем, что, с целью повышения точности и надежности в работе при измерении малых значений фазовых сдвигов, фазометр снабжен делителем входной частоты второго опорного канала и дополнительными схемами совпадения, причем выход формирователя первого канала соединен со счетным входом делителя частоты перваго канала и с импульсным входом первой схемы совпадения, на потенциальный вход которой заведен нулевой выход делителя частоты первого канала, а выход пер 1 вой схемы совпадения связан,с единичным входом триггера временного интервала, выход формирователя второго канала соединен со счетным входом делителя частоты второго канала и с импульсным входом второй схемы совпадения, на потенциальный вход которой 4 О заведен единичный выход делителя частотывторого канала, а выход схемы совпадения связан с нулевым входом триггера временного интервала, при этом единичный и нулевой выходы данного триггера связаны соответст 1 венно через третью и четвертую схемы совпадения с шинами сложения и вычитания реверсивного счетчика импульсов, а другие входы третьей и четвертой схемы совпадения связаны с источником сигналов, соответствующих времени измерения среднего значения фазовых сдвигов и с генератором эталонной квантующей частоты.
