Контейнер для хранения и транспортирования микрофильмов

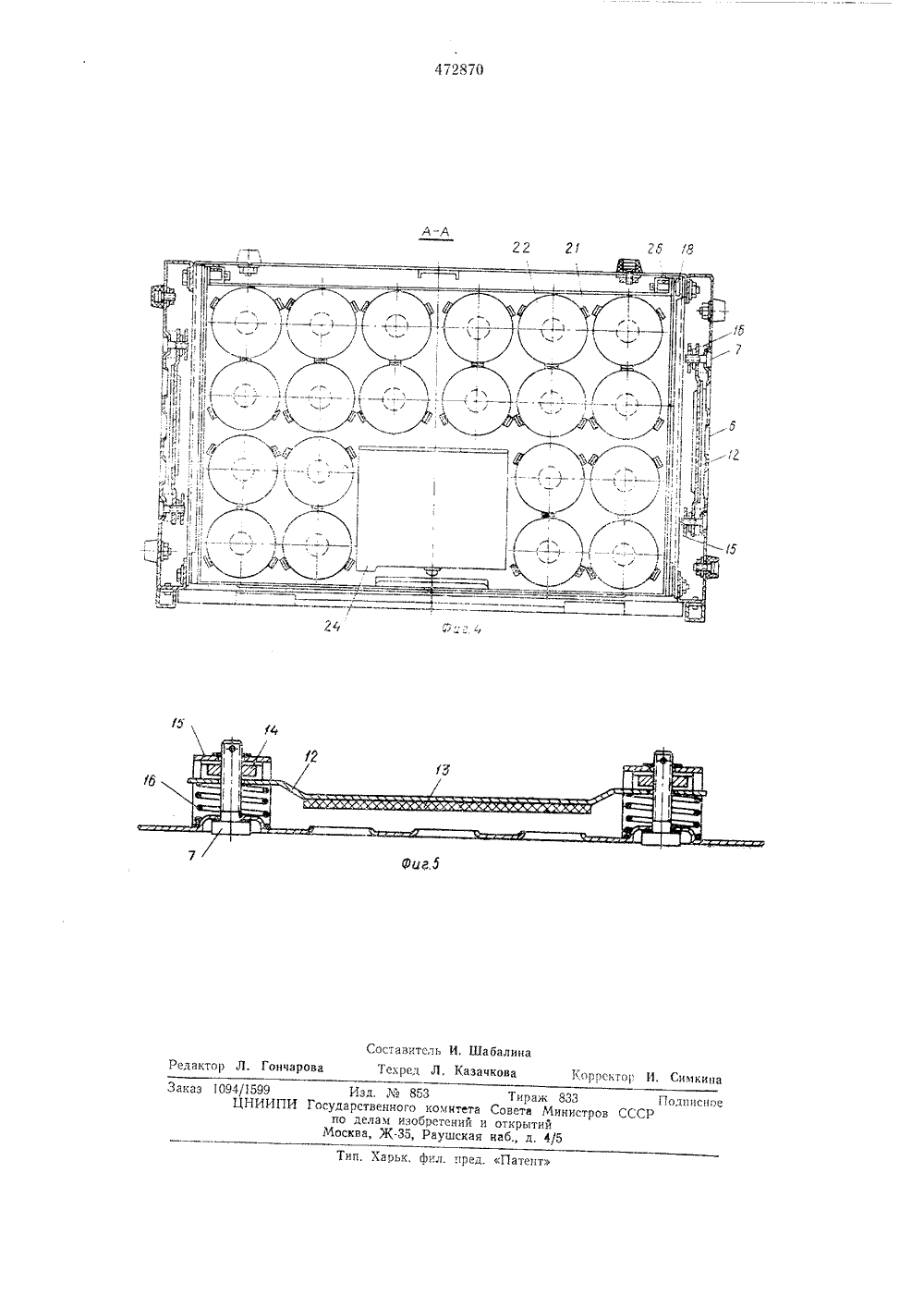

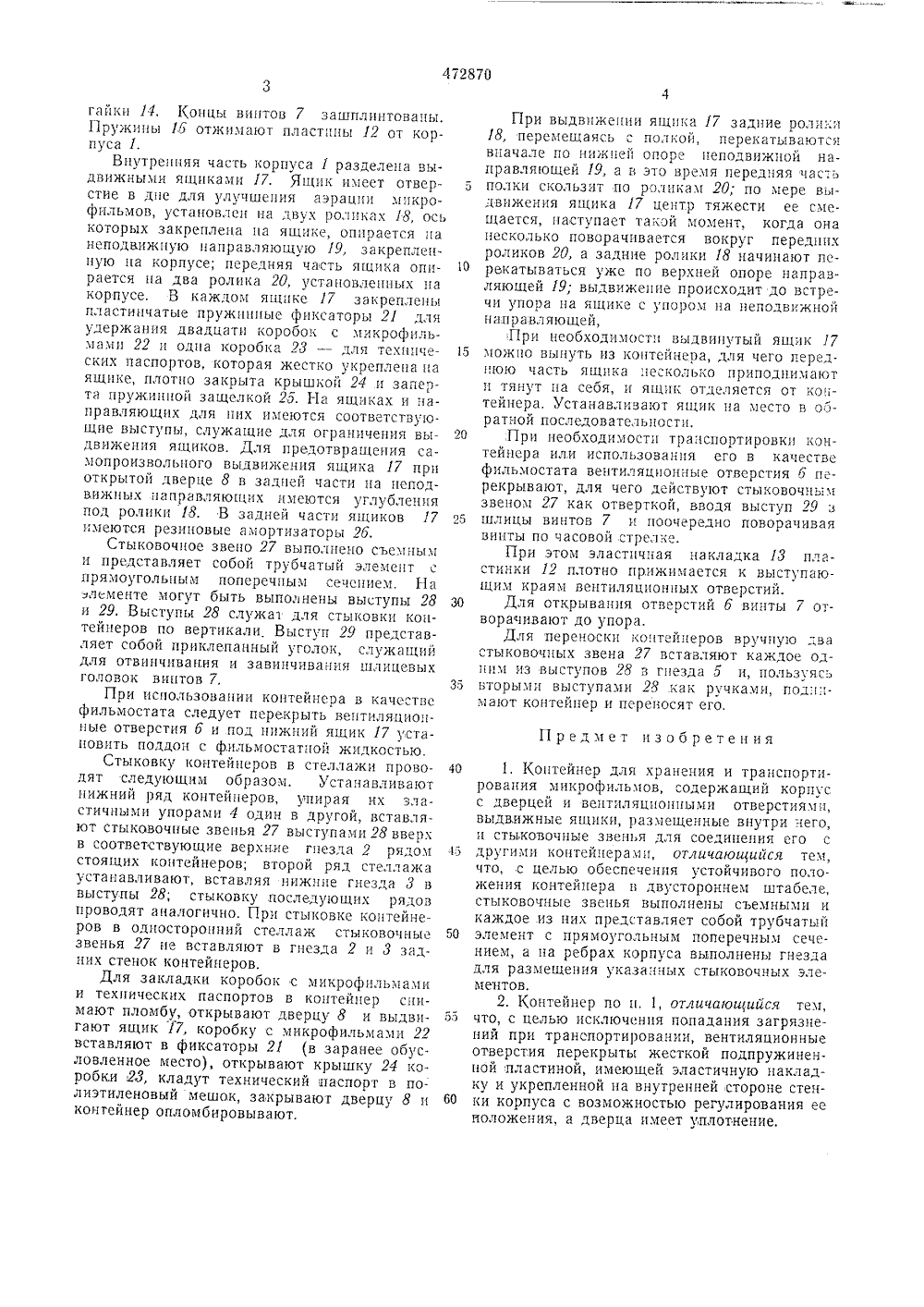

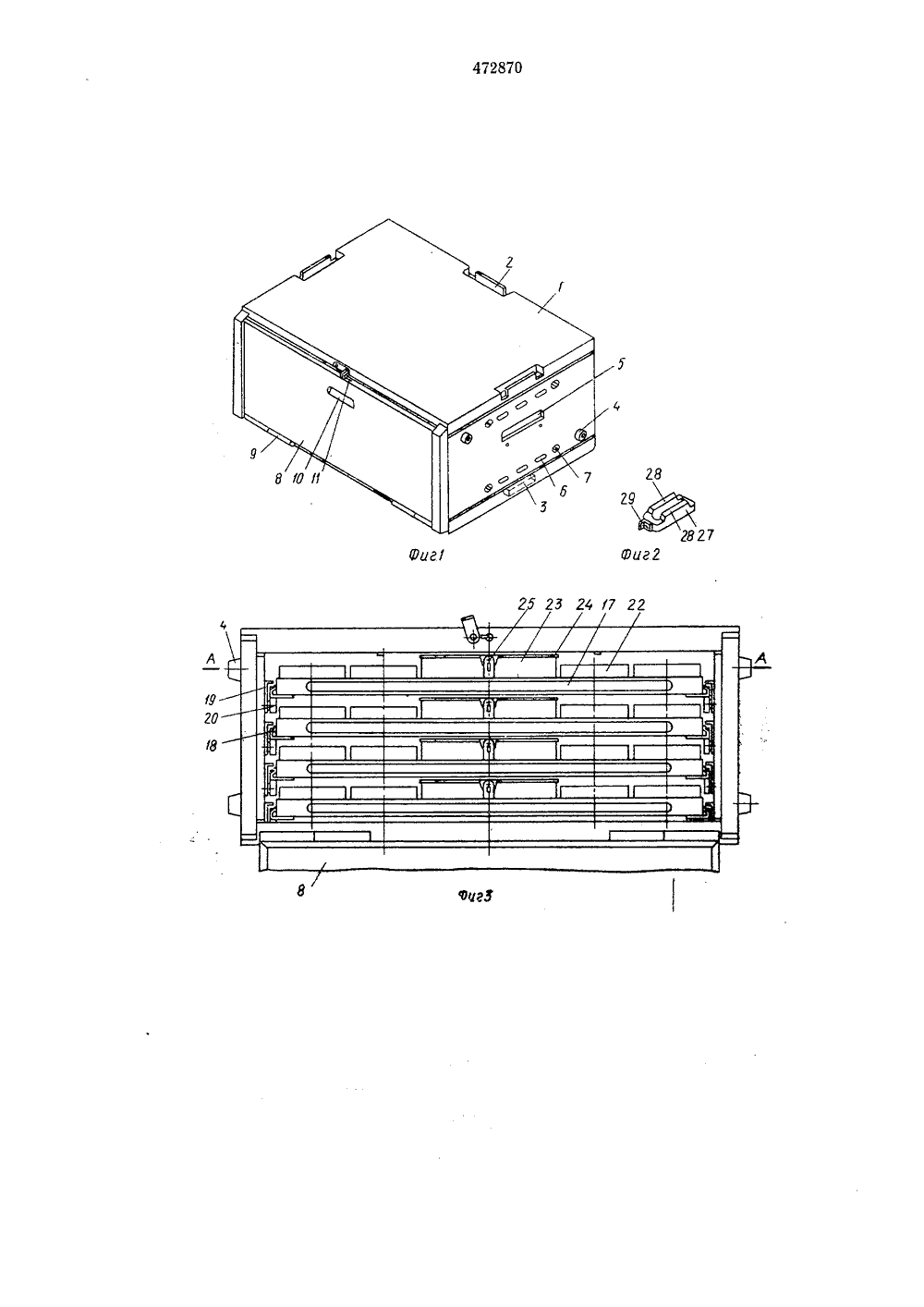

(32) ите овета Министров ИСпо делам изсвретевий(54) КОНТЕЙНЕР ДЛЯ ХРАНЕНИЯТРАНСПОРТИРОВАНИЯ МИКРОФИЛЬ ци пр фи Изооретеие относится к упаковочнои техке и может быть использовано на предиятияхимеющих крупные, фонды микро.льмов, для пересылки крупных партий микрофильмов с предприятий, микрофильмующих техническую документацию, на предприятия, обеспечивающие ее хранение,Известен контейнер для хранения и транспортирования микрофильмов, содержащий корпус с дверцей и вентиляционными отверстиями, выдвижные ящики, размещенные внутри него, и стыковочные звенья для соединения его с другими контейнерами.Цель изобретения - обеспечение устойчивого положения контейнера в двустороннем штабеле и исключение попадания загрязнений в контейнер при транспортировании.Для этого в предлагаемом контейнере стыковочные звенья выполнены съемными и каждое из них представляет собой трубчатый элемент с прямоугольцым паперечным сечением, а на ребрах корпуса выполнены гнезда для размещения указанных стыковочных элементов.Вентиляционные отверстия перекрыты жесткой подпружиненной пластиной, имеющей эластичную накладку и укрепленной на внутренней стороне стенки корпуса с возможностью регулирования ее положения,На фиг, 1 изображен металлический контейнер в аксонометрии; ца фиг. 2 - стыковочное звено в аксонометрии; ца фиг. 3 контейнер, фронтальная проекция; ца фиг. 4 - разрез по А - А на фиг. 3; на фиг, 5 - схема 5 крепления пластины для перекрытия вентиляционных отверстий.Контейнер представляет собой металлическую штампосварную конструкцию прямоугольной формы. На шести ребрах корпуса О 1 имеются гнезда 2 и 3. На задней и боковыхстенках установлены диагонально по два эластичных упора 4. На каждой боковой стенк(.имеются гнездо 5, два ряда вентиляционных отверстий б, на уровне которых расположены 5 затопленные шлицевые головки регулировочных винтов 7,Дверца 8 расположена с передней стороны контейнера на горизонтальных петлях 9 и имеет уплотнение по периметру, ручку 10 О для открывания и выступ П с отверстием дляопломбировация.С внутренней стороны боковых стенок контейнера вентиляционные отверстия б перекрыты подпружиненной пластиной 12, пред- Л ставляющей собой жесткую металлическуюдеталь, в средней части которой приклеена эластичная накладка 13, а по краям в гнезда вставлены с зазором две гайки 14. Пластина 12 удерживается между корпусом 1 и кронштейном 15 двумя винтами 7, ввинченными вдО 5 20 95 Зо 35 40 4 д 50 55 60 гайки 14, 1(оцьвинтов 7 зашплинтовацы. Прукины 16 отжимают пластины 12 от корпуса 1.Вцутрешяя часть корпуса 1 разделена выдвижными ящиками 17. Ящик имеет отверстие в дпе для улучшения аэрации микро- фильмОВ, устанОВлсна дВух ролках 18, Ось которых закреплена па ящике, опирается па неподвижуо направляющую 19, закрепленную па корпусе; передняя часть ящика опирается ца два ролика 20, установленных па корпусе. В каждом ящике 17 за(реплеь пластицчатые пружицпые фиксаторы 21 для удержания двадцати коробок с микрофильмами 22 и одна коробка 23 - для технических паспортов, которая жестко укреплена на ящике, плотно закрыта крышкой 24 и заперта пружипцоп зацелкой 25. 1-1 а ящиках и направляющих для цих имеются соответствующие выступы, служащие для ограничения выдвижения ящиков. Для предотвращения самопроизвольного выдвижения ящика 17 прц открытой дверце 8 в задней части па неподвижных направляющих имеются углубления под ролики 18. В задней части ящиков 17 имеются резиновые амортизаторы 26.Стыковочное звено 27 выполнено съемцым и представляет собой трубчатый элемент с прямоугольным поперечным сечением. На шлемете могут быть выполнены выступы 28 и 29. Выступы 28 служат для стыковки контейнеров по вертикали. Выступ 29 представляет собой приклепанный уголок, служащий для отвинчивания и завинчивания шлицевых головок винтов 7.При использовании контейнера в качестве фильмостата следует перекрыть вентиляционные отверстия б и под нижний ящик 17 установить поддон с фильмостатпой жидкостью.Стыковку контейнеров в стеллажи проводят следующим образом. Устанавливают нижний ряд контейнеров, упирая их эластичными упорами 4 один в другой, вставляют стыковочные звенья 27 выступами 28 вверх в соответствующие верхние гнезда 2 рядом стоящих контейнеров; второй ряд стеллажа устанавливают, вставляя нижние гнезда 3 в выступы 28; стыковку последующих рядов проводят аналогично. При стыковке контейнеров в односторонний стеллаж стыковочные звенья 27 не вставляют в гнезда 2 и 3 задних стенок контейнеров.Для закладки коробок с микрофильмами и технических паспортов в контейнер спимают пломбу, открывают дверцу 8 и выдвигают ящик 17, коробку с микрофильмами 22 вставляют в фиксаторы 21 (в заранее обусловленное место), открывают крышку 24 коробки 23, кладут технический паспорт в полиэтиленовый мешок, закрывают дверцу 8 и контейнер опломбировывают. При выдвижении ящика 17 задние ролики 18, перемещаясь с полкой, перекатываются вначале по нижней опоре неподвижной направляющей 19, а В это время передняя час-,ь полки скользит по роликам 20; по мере выдвижения ящика 17 центр тяжести ее сме. щается, наступает такой момент, когда она несколько поворачивается вокруг передних роликов 20, а задние ролики 18 начинают перекатываться уже по верхней опоре направляющей 19; выдвижение происходит до встречи упора на ящике с упором на неподвижно направляющей,При необходимости вьдви тый ящик 17 можно вьшуть из контейнера, для чего переднюю часть ящика несколько приподнихают и тянут па себя, и ящик отделяется от контейнера, Устанавливают ящик па место в обратной последовательности.,При необходимости транспортировки контейнера или использования его в качестве фильмостата вецтиляцион;ые отверстия 6 перекрывают, для чего действуют стыковочнь:м звеном 27 как отверткой, вводя выступ 29 и шлицы винтов 7 и поочередно поворачивая винты по часовой стрелке.При этом эластичная накладка 13 пластинки 12 плотно прижимается к выступающим краям вентиляционных отверстий.Для открывания отверстий б винты 7 отворачивают до упора.Для переноски когейеров вручную два стыковочных звена 27 вставляют каждое одним из выступов 28 з гнезда б и, пользуясь вторыми выступами 28 как ручками, под;и- мают контейнер и переносят его,Предмет изобретения1. Контейнер для хранения и транспортирования микрофи;ыов, содержащий корпус с дверцей и вентиляционными отверстиями, выдвижные ящики, размещенные внутри него, и стыковочные звенья для соединения его с другими контейнерами, отличающийся тем, что, с целью обеспечения устойчивого положения контейнера В двустороннем штабеле, стыковочные звенья выполнены съемными и каждое из пих представляет собой трубчатый элемент с прямоугольным поперечным сечением, а па ребрах корпуса выполнены гнезда для размещения указанных стыковочных элементов.2. Контейнер по п, 1, отличающийся тем, что, с целью исключения попадания загрязнений при транспортировании, вентиляционные отверстия перекрыты жесткой подпружиненной пластиной, имеющей эластичную накладку и укрепленной на внутренней стороне стенки корпуса с возможностью регулирования ее иоложения, а дверца имеет уплотнение.корректор И. Симкина аказ 1094/1599ЦНИИП испо п, Хэрьк. фил. пред. тент Изд.853 Государственного к по делам изобр Москва, Ж.З 5, Р/г Тираж 833мнтета Совета Министр оений и открытийшская наб., д, 4/5
