Бобинодержатель

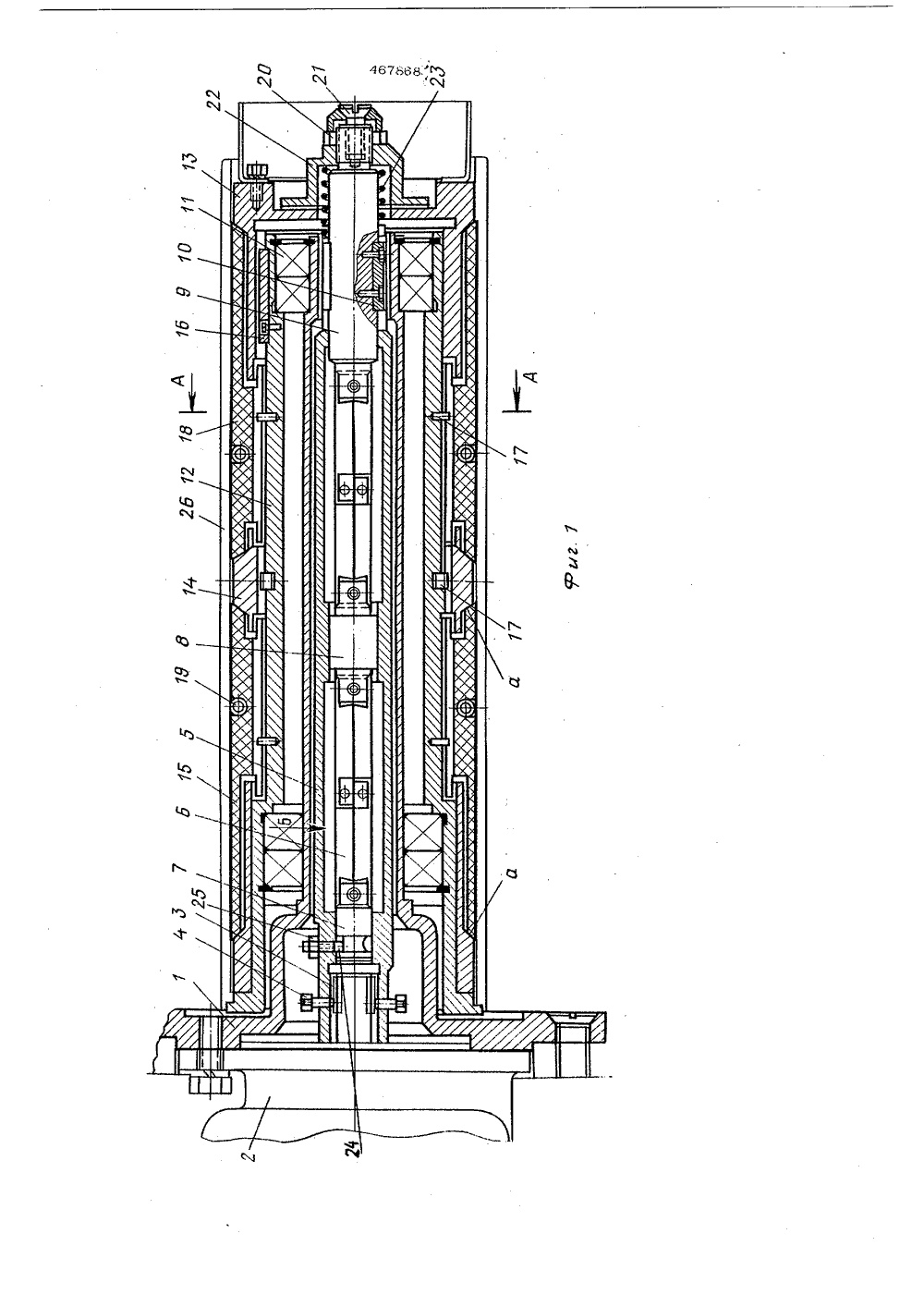

Союз Советских Социалистических РеспубликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУрисоединением заявки Ф32) Приорите осударптеенныи комитетСовета Министров СССРпо делам изобретенийи открытийь )ие бликовано 2 04.75. автолия описания Дата опублико 8.05.7, Г. Гром исеев. но-исследовательский институт машин для есоюзный 71) Заявитель синтетических волоко 84) БОБИНОДЕРЖАТЕЛ ведущая мая полуНа фи бинодерж фиг.1; н до й бо-А на Известен бобинодержатель, преимущественно к прядильной машине для химическихволокон, содержащий цилиндрический кор -пус, установленный на приводномвалу исоединенный с ним при помощи муфты, связанной с центробежными: грузовыми эле -ментами и средство для закрепления бобирны,Однако при высоких скоростях намоткивследствие повышенной плотности наматываемой нити появляются значительные давления, действующие на поверхность бобиныи вызывающие ее сдавливание на бобинодержателе.С целью повышения надежности работы,в предложенном бобинодержателе приводнойвал выполнен полым, а центробежные грузовые элементы размещены внутри него,:при этом цилиндрический корпус установлен с возможностью осевого перемещения,фиг.1.На неподвижном держателе 1 установлен электродвигатель 2, с выходным валом которого жестко связан шпонками Зи винтами 4 полый вал 5, В полом валу 8 размещены центробежные грузовые элементы 6 в виде лепестков, соединенные направляюцуми секторными валиками 7-9, На направляющем секторном валике 9 расположены призматические направляющие шпонки 10, входящие в направляющие пазы полого вала 8.На держателе 1 при помощков 11 установлена обойма 1размещен с возможностью осещения корпус, выполненный внов 13-15.Стакан 13, являюмоФ фрикционной полумуфтой, связан с обоймой 12 призматическими направлятощими шпонками 16, а стаканы 14 и 18 и подшипни 2, на которойвого перемевиде стакашийся ведоИзобретение относится к текстильной промышленности и касается устройств пр дильных машин для химических волокон с бесфрикционной намоткой,полумуфта подпружинена, а муфта связана с корпусом г. 1 изображен описываем атель; на фиг.2-разрез по а фиг.З - вид по стрелке Бцилиндрическими штифтами;17. Между стаканами по окружности размещены зажимные сухарики 18, соединенные между собой пружинами 19.На направляющем секторном валике 9 при помощи гайки 20 и винта 21 закреплена ведущая фрикционная полумуфта 22 с пружиной сжатия 23.Валик 7 удерживается от продольного смешения стопорным винтом 24 и гайкой 25.При включении электродвигателя 2 приводится во вращение полый вал 5 с секторными валиками 7-9 и центробежными грузовыми элементами 6, 1 од действием центробежных сил грузовые элементы расходятся и подтягивают направляющие секторные валики 8 и 9 к валу электродвигателя.При этом ведущая фрикционная полумуфта 22 прижимается к торцу стакана 13 и пере - дает ему, обойме 12 и стаканам 14 и 15 с сухариками 18 вращение.По леере разгона фрикционная полумуфта 22 давит все сильнее на торцовую поверхность подвижного стакана 13, выводит сухарики 18 в крайнее положение, ограниченное бобиной 26, и одновременно центрует ее за счет конических скосов а" на стаканах 13-15. По мере наработки волокна при сильном зажатии шпули, когда напряжение от давления не превышает предела текучести материала, из которого изготовлена бобина, а находится в диапазоне напряжепий упругой деформации, сухарики 18 йо конусам "а" опускаются, преодолеваяусилие, созданное от воздействия лепестковых грузовых элементов 6. После отключения электродвигателя 2 центробежные лек пестковые грузовые элементы 6 сходятсяпод действием отжимной пружины сжатия 23;Сухарики 18 под действием пружин 19:сдвигают стаканы 13,15 в исходное поло,жение и подготавливают бобину 20 с во О локном для съема,Бобинодержатель может применяться наюашине для формования синтетических нитей при раздельных процессах формованияи вытягивания, а также на лашинах, сов:мешающих эти процессыПредмет изобретения3 Бобинодержатель, преимущественно кпрядильной машине для химических волокон, содержащий цилиндрический корпус, установленный на приводном валу и соединенный с ним при помощи муфты, связанной с центрож.,х-" бежными грузовыми элементами, и сред -ство для закрепления бобины, о т л и ч аю ш и й с я тем, что, с целью повышения надежности работы, приводной вал выполнеи полым, а центробежные грузовые элеф менты размещены внутри него, при этомцилиндрический корпус установлен с возможностью осевого перемещения, а ведомая полумуфта связана с корпусом жестко,.бе хред И ака раж 1 рсдяриятне Гатент, Москва, Г 59, Бережковская наб.,ЦГИИГИ Государственного комитета (но .делам изобретений нМосква, 3035, Раущска 833 Подписное ов СССР вета Министроткрытийнаб., 4
