Направляющая для прокладчиков утка к многозевному ткацкому станку
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

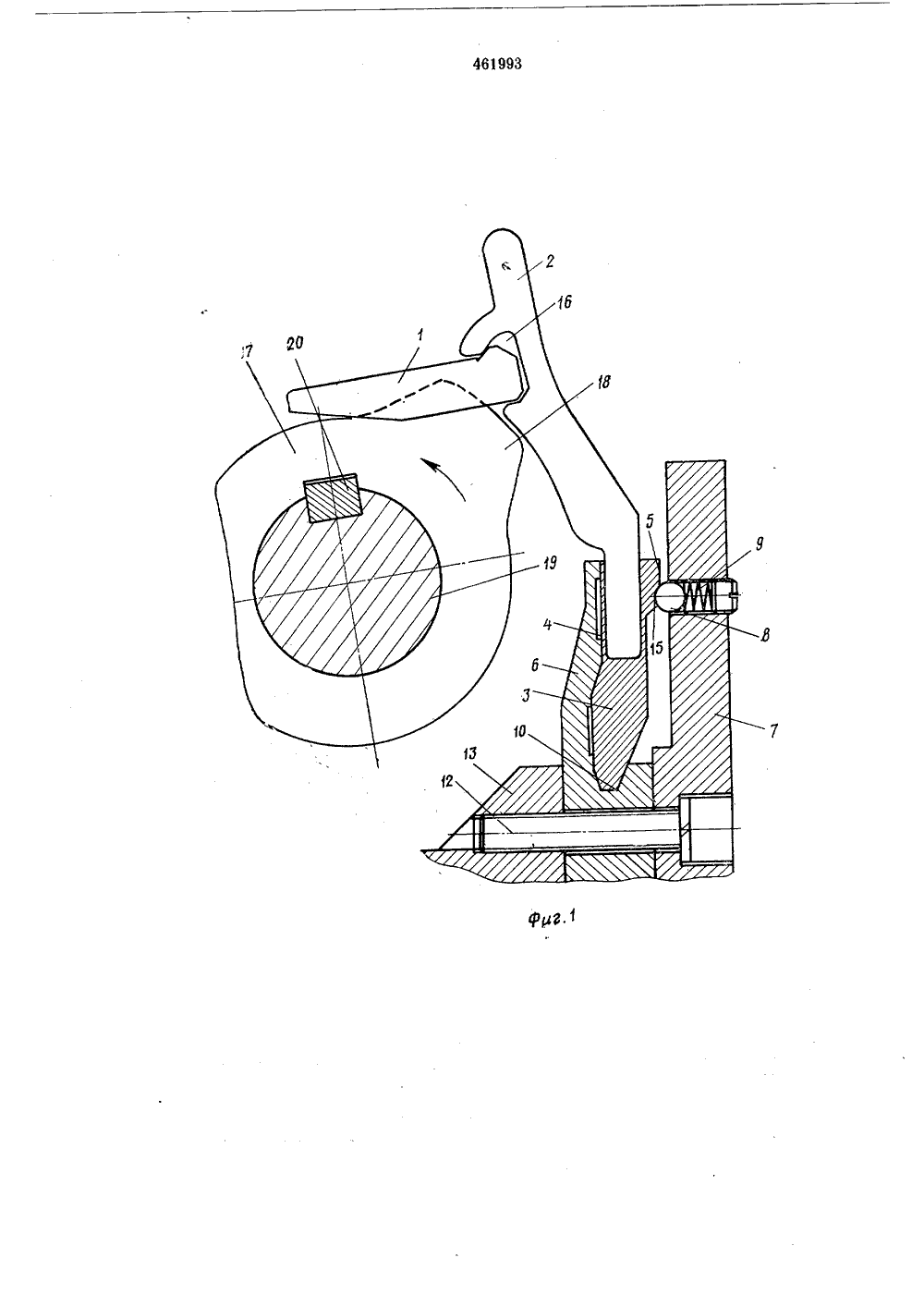

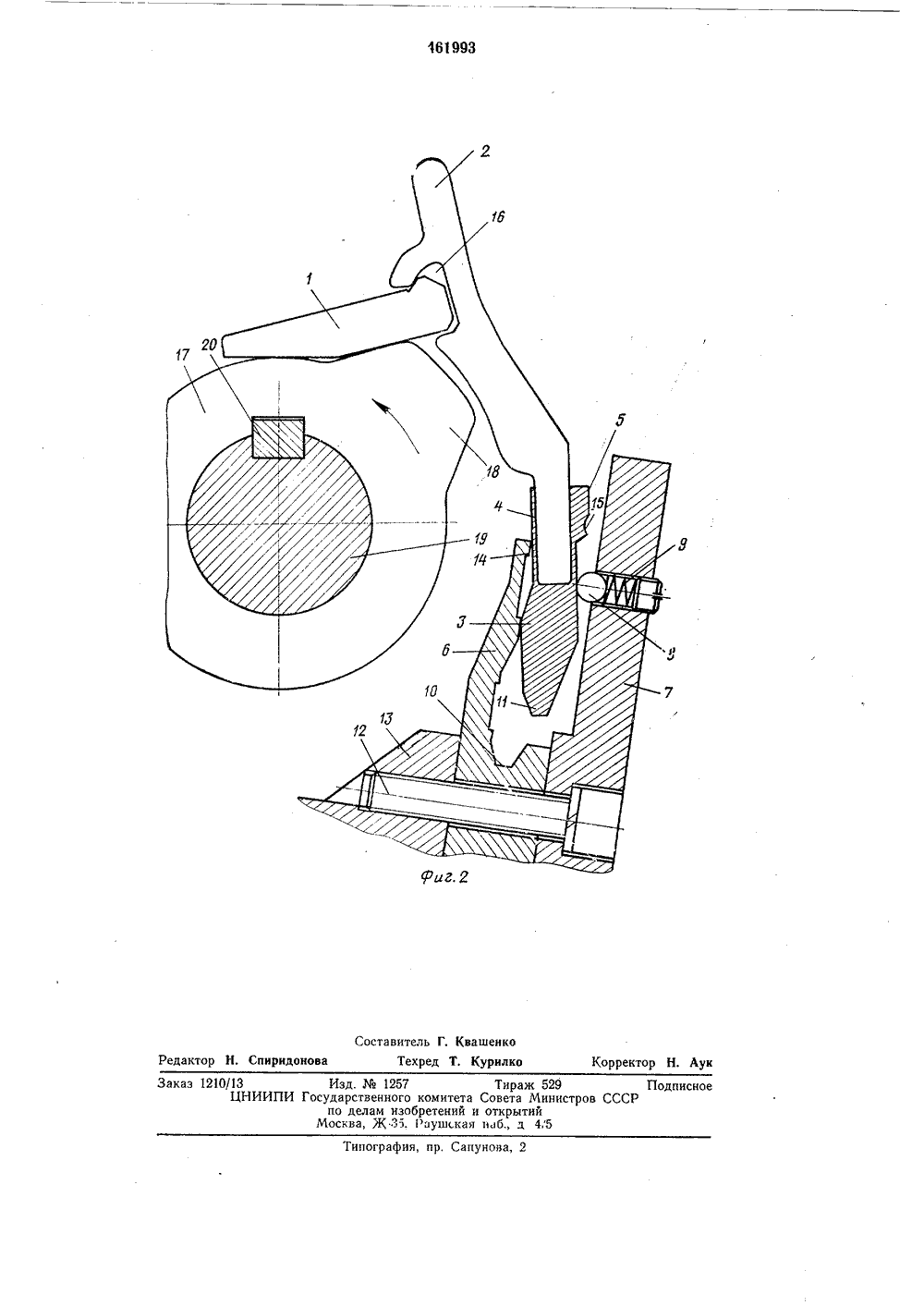

и 1 463993 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республиксоединением заявк сударствениый иомите вета Министров СССР ЮРР 03 с 1/158(088;8) етеньделам изобретенийи открытий та опубликования описания 28.05.75(72) Авторы изобретения Иностранцы Хайнрих Мцык и Гюнтер Вельцель1) Заявитель 54) НАПРАВЛЯЮЩАЯ ДЛЯ П К МНОГОЗЕВНОМУ ТКА АДЧИКОВ УТКАУ СТАНКУ ком берда, рабоч ном ходе прокла на фиг. 2 - то ного хода прокла5 Направляющая жит блок пласти держателе 3, бок расположены вдо ны станка.10 жение при нормальоперечный разрез; арушении нормальее полодчика,же, придчика,для прн 2, заовые стль Всей в 1 содерх в одном 5 которого ной ширила чи репленн нки 4 и заправо снованием много элефиксатора пружиненвыполнен ния концекже имеет Держатель установлен между о 6 и стойкой 7 посредством зажи мента, который выполнен в виде 8, расположенного в стойке 7 и под 15 ного пружиной 9. В основании 6 Ч-образный канал 10 для размеще вой части 11 держателя, которая та Ч-образную форму. Основание 6 и стойка 7 посредст 20 12 смонтированы на остове 13 станов ом ка,вая стенка 4 дер ти 14 основания ателя выполнена правильном хо фиксатор 8,ладчик 1 находи Поступательноает к тенке кото нажателя 6.В бо впадинде прокл римык овой с 15 вплос рой при ходитсяПрок стин 2 я в выемках 16 перемещениетла- проИзобретение относится к текстильному машиностроению.Известна направляющая для прокладчиков утка к многозевному ткацкому станку, содержащая блок пластин, закрепленных в одном держателе, боковые стенки которого расположены вдоль всей заправочной ширины станка, при этом держатель установлен посредством зажимного элемента между основанием и стойкой, смонтированных на остове станка. В такой .направляющей держатель жестко соединен с основанием и стойкой, поэтому при возникающих вследствие движения прокладчиков сопротивлениях неизбежны повреждения дисков берда и деталей направляющей,С целью предотвращения поломок пластин при нарушении нормального хода прокладчиков в основании предлагаемой направляющей выполнен канал для размещения концевой части держателя, а зажимной элемент выполнен в виде подпружиненного фиксатора, расположенного в стойке и взаимодействующего с боковой стенкой держателя, в которой выполнена впадина для размещения фиксатора,На фгаем ая иг. 1 схематично изображена предла направляющая с прокладчиком и дискладчиков осуществляется при помощи дисков 17 берда, имеющих зубья 18, Диски 17 жестко установлены на валу 19 посредством шпонки 20.В процессе работы станка прокладчики 1 под действием дисков 17 перемещаются в выемках 16 пластин 2.При нарушении нормального хода прокладчиков, вызываемом нарушением работы дисков берда, возникает направленная вверх сила, приводящая к подъему прокладчика. Под действием прокладчика поднимается пластина 2 вместе с держателем 3 (см. фиг. 2). Направленная вверх сила преодолевает при этом силу подпружиненного фиксатора 8. В результате пластины 2 свободно перемещаются и приспосабливаются к положению прокладчика. Благодаря этому предотвращаются возможная поломка пластин 2 и повреждение прокладчика. Предмет изобретения1. Направляющая для прокладчиков утка кмногозевному ткацкому станку, содержащая 5 блок пластин, закрепленных в одном держателе, боковые стенки которого расположены вдоль всей заправочной ширины станка, при этом держатель установлен посредством зажимного элемента между основанием и стой кой, смонтированных на остове станка, отл и ч а ю щ а я с я тем, что, с целью предотвращения поломок пластин при нарушении нормального хода прокладчиков, в основании выполнен канал для размещения концевой 15 части держателя, а зажимной элемент выполнен в виде подпружиненного фиксатора, расположенного в стойке и взаимодействующего с боковой стенкой держателя.2, Направляющая по п. 1, отличаю щаяся тем, что в боковой стенке держателя выполнена впадина для фиксатора,461993 рректор Н. Ау дактор Н, Спиридоно ПодписСССР Изд.1257 Тираж 529 ИПИ Государственного комитета Совета Минист по делам изобретений и открытий Москва, Ж Зэ. Раушская нб., д 4,5
