Резервуар для веществ, выделяющих газы

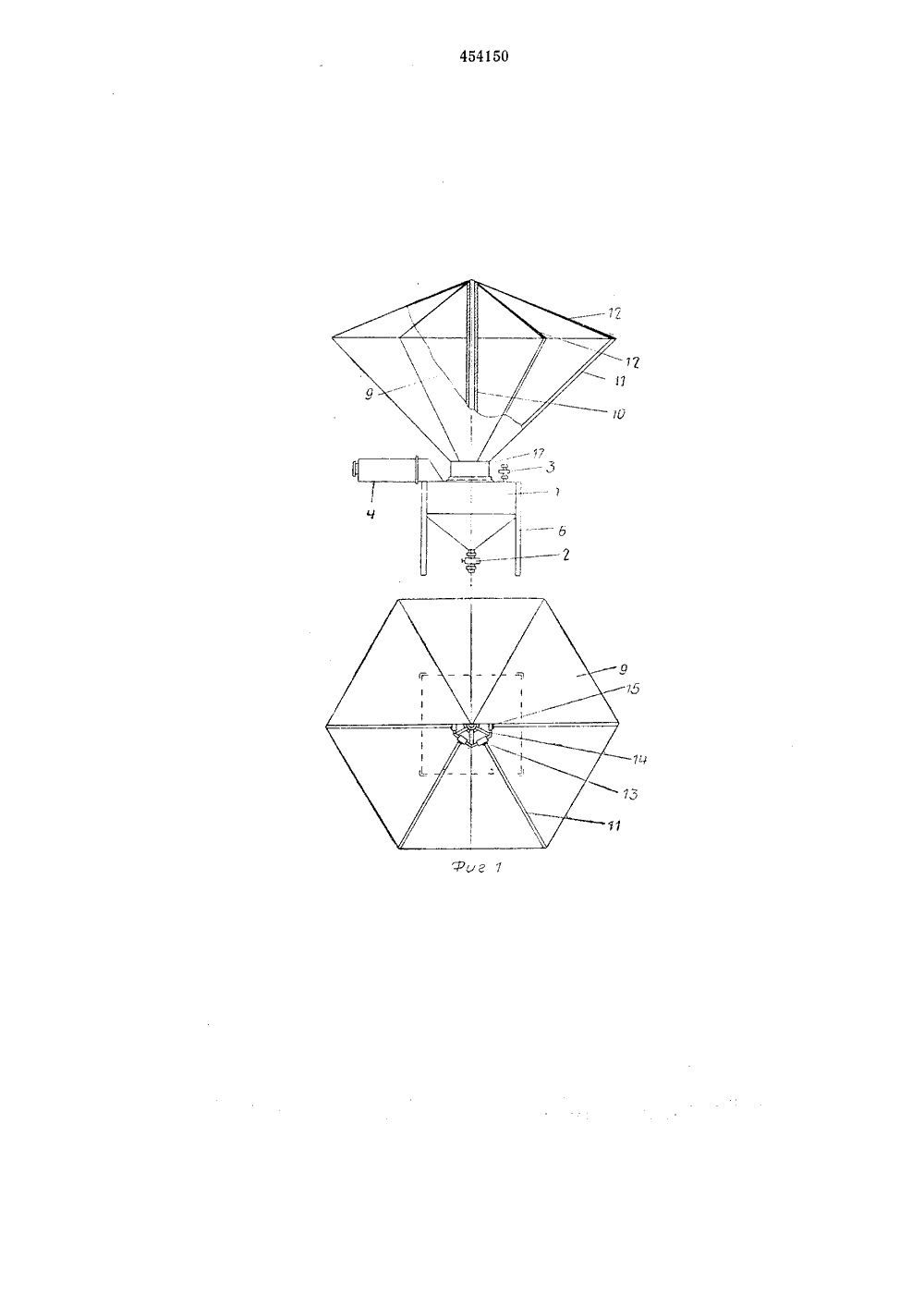

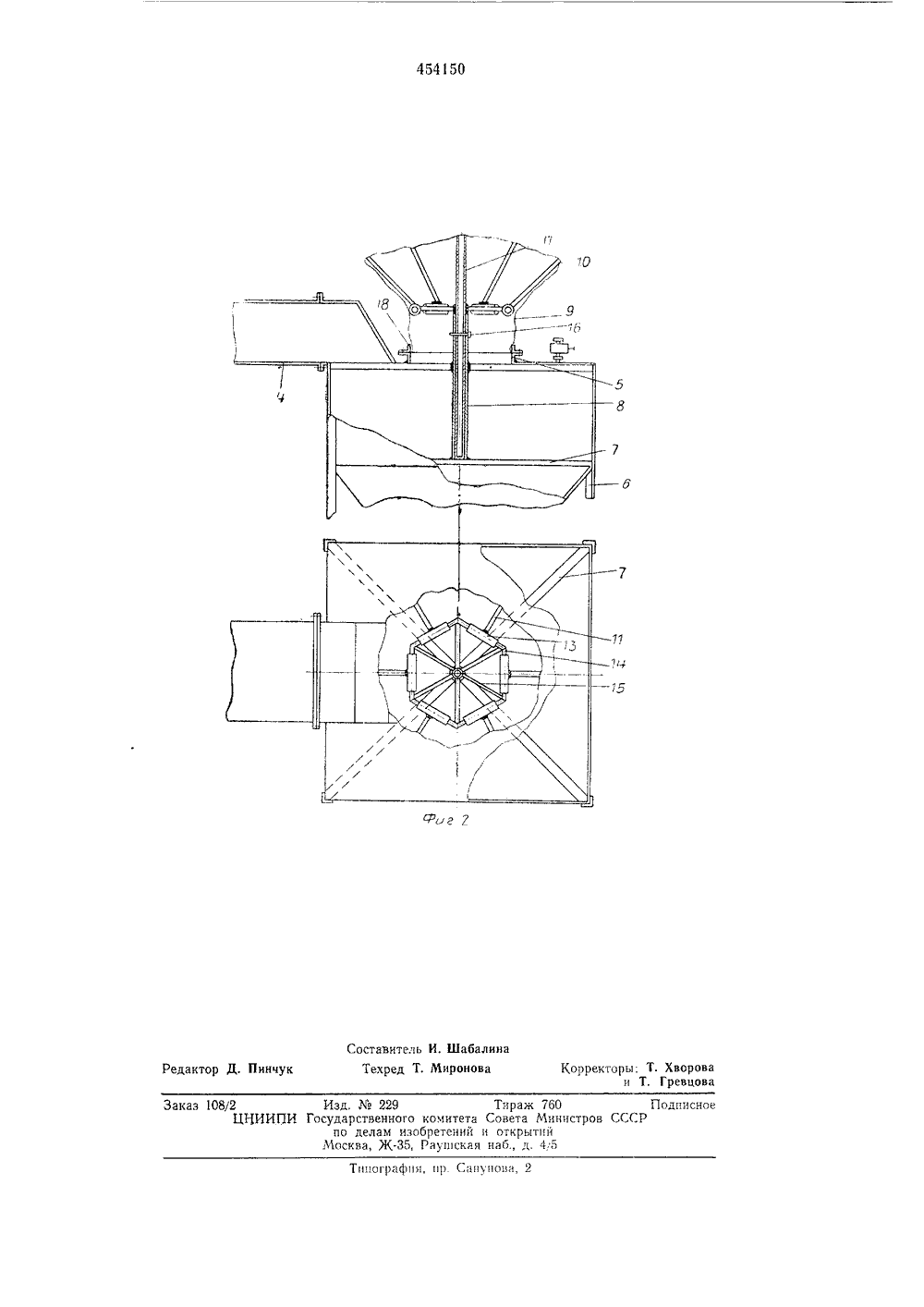

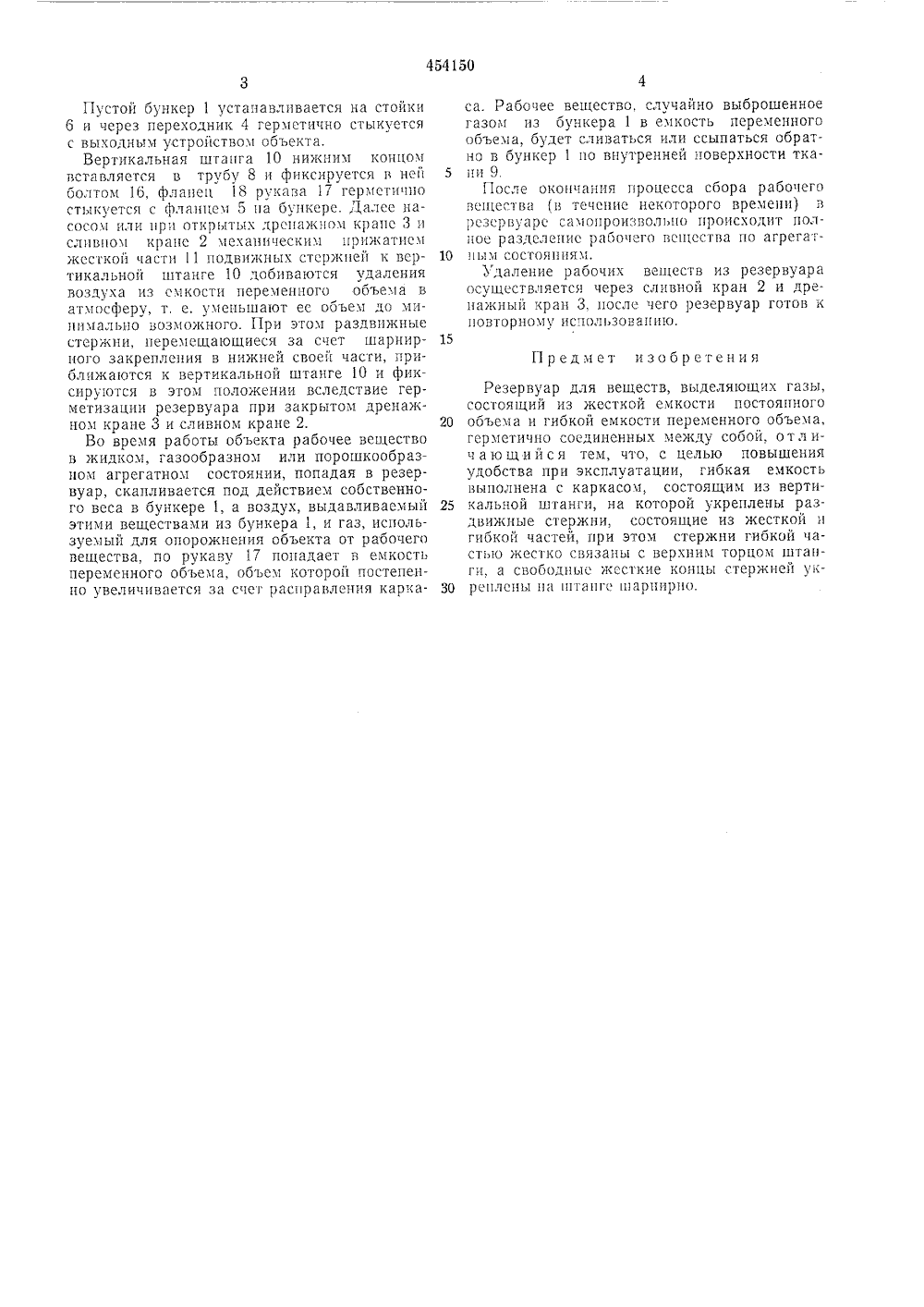

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ61) Зависимое от авт. свидетел 22) Заявлено 08.01.73 (21) 1873с присоединением заявки Л 32) Приоритет тва 5/28-13 51) М. Кл, В 650 89/ Государственный комитетСовета Министров СССРпо делам изобретенийв открытий публиковано 25,12,7 ллетень Ле 47 53) УДК 621.798.14(088,8) ата опубликования описания 31.01.75 2) Авторы изобретения Ф. Шевцов, Г, А. Фишман и В. П. Катковски 71) Заявител СТВ,) РЕЗЕРВУАР ДЛЯ ВЕЩ ВЫДЕЛЯЮЩИХ ГАЗен мержнеи сое.ертикальной Изобретение относится к устройствам, используемым в качестве приемной емкости для сбора веществ, выделяющих газы, при работе систем опорожнения различных объектов.Известен резервуар для веществ, выделя ющих газы, состоящий из жесткой емкости постоянного объема и гибкой емкости переменного объема, герметично соединенных между собой.Целью изобретения является повышение 10 удобства при эксплуатации.Эта цель достигается тем, что гибкая емкость выполнена с каркасом, состоящим из вертикальной штанги, на которой укреплены раздвижные стержни, состоящие из жесткой и 15 гибкой частей, при этом стержни гибкой частью жестко связаны с верхним торцом штанги, а свободные жесткие концы стержней укреплены на штанге шарнирно. На фиг. 1 и 2 схематически изображен предлагаемый резервуар.Он состоит из двух частей: емкости постоянного объема и гибкой емкости переменного объема, герметично соединенных между собой. Емкость постоянного объема представляет сооой жесткий бункер 1, имеющий сливной (ссыпной) кран 2, дренажный кран 3, переходник 4, фланец 5 для соединения с гибкой емкостью переменного ооъема, стойки 6 для установки резервуара, ребра жесткости 7, приваренные к стойкам 6, трубу 8, предназначенную для стыковки емкостей резервуара. Гибкая емкость переменного объема представляет собой каркас, обшитый мягкой герметичной тканью 9. Каркас емкости состоит из вертикальной штанги 10 и раздвижных стержней. Каждый стержень имеет жесткую и гибкую части 11 и 12. Жесткой частью 11 раздвижные стержни при помощи цилиндрических втулок 13 шарнирно соединены с жесткими элементами 14 круглого сечшгия, которые в свою очередь (с помощью ребер 15 жесткости) соединены с общей вертикальной штангой 10.Нижний конец вертикальной штанги 10 вставляется в трубу 8 и фиксируется в н " болтом 16, обеспечивая этим соединение е костей резервуара,Гибкие части 12 раздвижных стдиняются с верхним концом вштанги 10.Емкость переменного объема в нижней части имеет рукав 17 из герметичной ткани 9, которьш заканчивается фланцем 18, последнии стыкуется герметично с фланцем 5 на емкости постоянного объема.Предложенный резервуар используется в качестве приемной емкости для сбора рабочих вегцсств, выделяемых при работе различны. обьсктивов, следующим образом,Пустой бункер 1 устанавливается на стойки 6 и через переходник 4 герметично стыкуется с выходным устройством объекта.Вертикальная штанга 10 нижним концом вставляется в трубу 8 и фиксируется в ней болтом 1 б, флацец 18 рукава 17 герметично стыкуется с флаццсм 5 ца бункере, Далее насосом или црц открытых дренажном кране 3 и сливцом крапе 2 ехацическим пр 15 катисъ жеспсо 1 части 11 подвижных стсрхкией к вертикальной штанге 10 добиваются удаления воздуха из емкости переменного объема в атмосферу, т. е. уменьшают ее объем до минимально возможного. При этом раздвижные стержни, перемещающиеся за счет шарнирного закрепления в нижней своей части, приближаются к вертикальной штанге 10 и фиксируются в этом положении вследствие герметизации резервуара при закрытом дренажном кране 3 и сливном кране 2.Во время работы объекта рабочее вещество в жидком, газообразном или порошкообразном агрегатном состоянии, попадая в резервуар, скапливается под действием собственного веса в бункере 1, а воздух, выдавливаемый этими веществами из бункера 1, и газ, используемый для опорожнения объекта от рабочего вещества, по рукаву 17 попадает в емкость переменного объема, объем которой постепенно увеличивается за счет расправления каркаса. Рабочее вещество, случайно выброшенное газом из бункера 1 в емкость переменного объема, будет сливаться или ссыпаться обратно в бункер 1 по внутренней поверхности тка ци 9.После окончания процесса сбора рабочеговещества (в течение некоторого времени) в резервуаре самопроизвольно происходит полное разделение рабочего вещества по агрегат И 1 м состо 5 Ииям.Удаление рабочих веществ из резервуараосуществляется через сливной кран 2 и дренажный кран 3, после чего резервуар готов к повторному исцользовацшо,15Предмет изобретенияРезервуар для веществ, выделяющих газы,состоящий из жесткой емкости постоянного 20 объема и гибкой емкости переменного объема,герметично соединенных между собой, отл ич а ю щ и й с я тем, что, с целью повышения удобства при эксплуатации, гибкая емкость выполнена с каркасом, состоящим из верти кальной штанги, на которой укреплены раздвижные стержни, состоящие из жесткой и гибкой частей, при этом стержни гибкой частью жестко связаны с верхним торцом штанги, а свободные жсспсие концы стержней ук реплсцы ца штанге шарнирно, 454150454150 Редактор Д, Пинчук Заказ 108/2 Изд,229 Тираж 760 Подписное Ц 11 ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раугпская наб д. 4,5
