Устройство для определения плотности распределения случайного процесса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 444195
Авторы: Расщепляев, Фандиенко
Текст

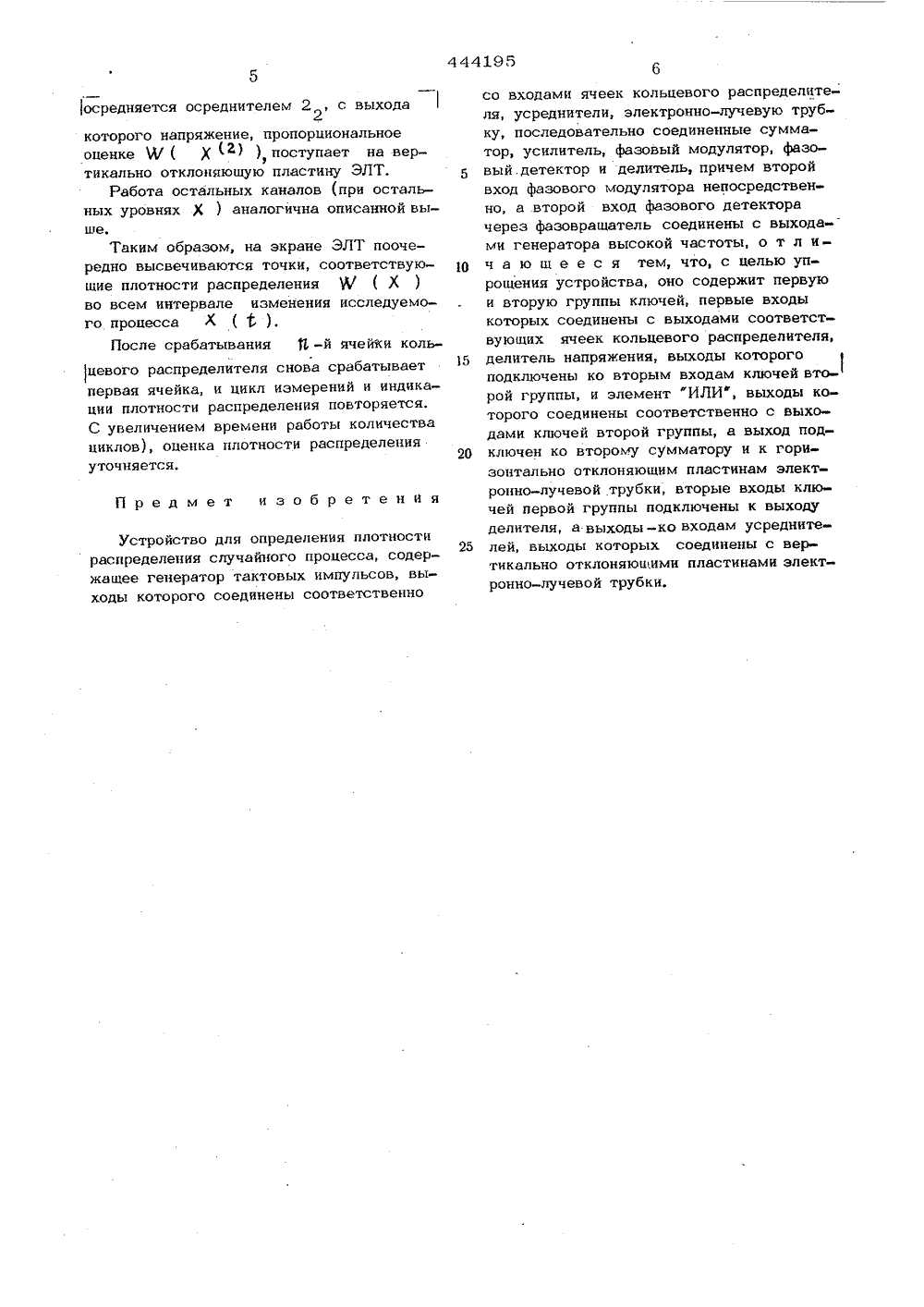

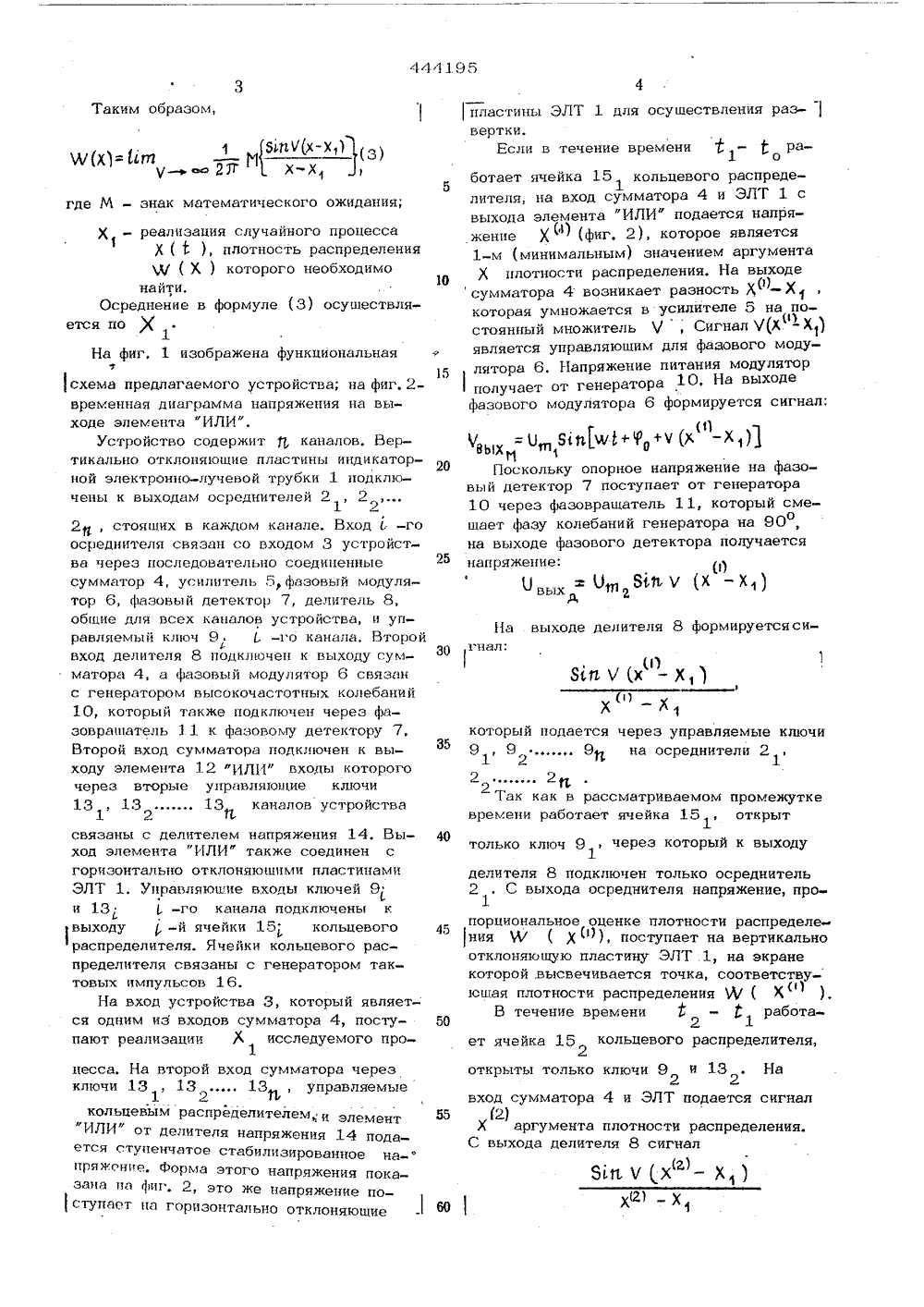

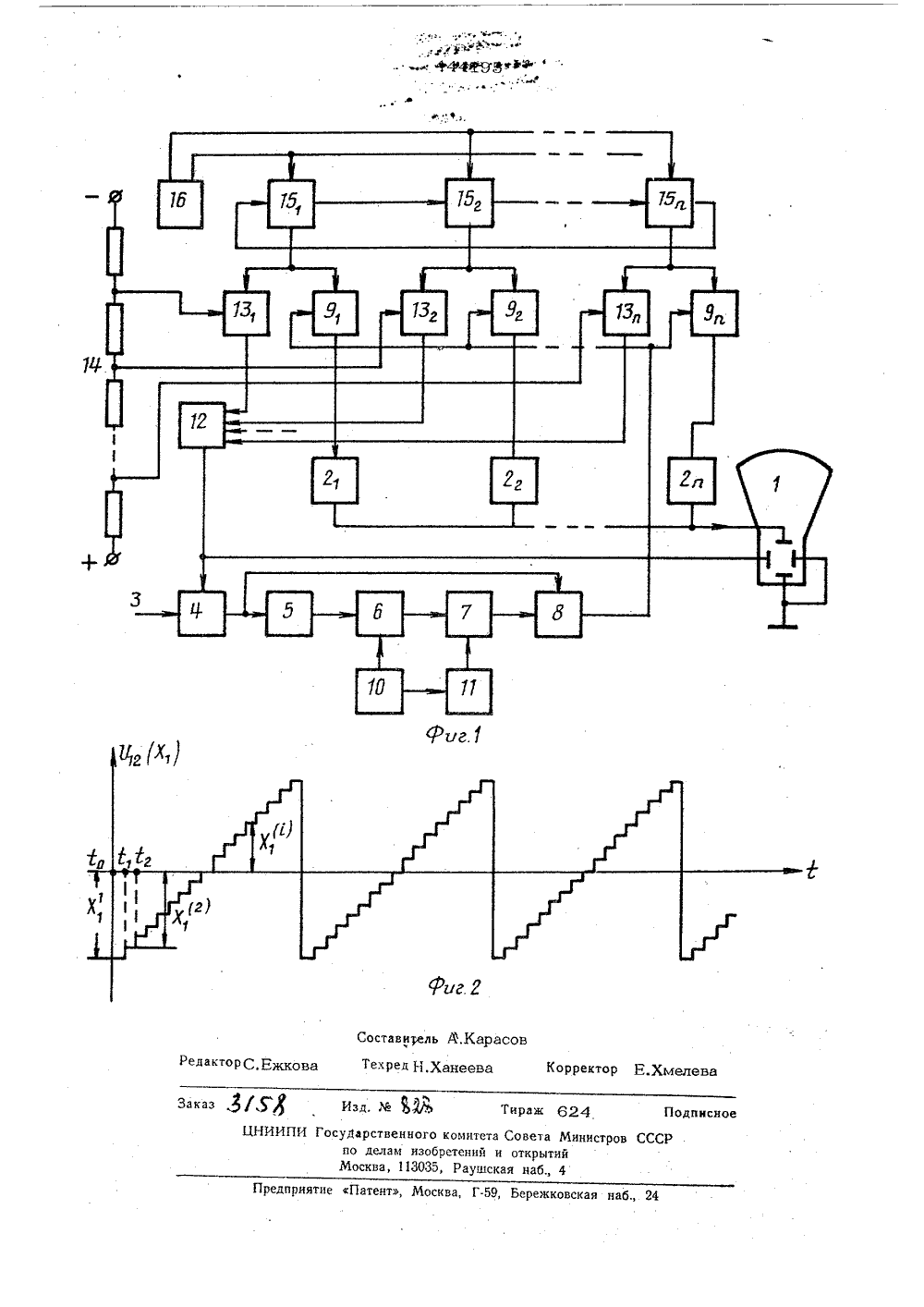

офФЙФвйетв О П И С А"Й.И ИЗОБРЕТЕН И К АВеОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советских Социалистических Республик(45) Дата опубликования описания 04.11.75 осударственный комитетСовета Министров СССРпа делам изобретенийн открытий(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИ ПЛОТтЮСТИ РАСПРЕДЕЛЕНИЯ СЛУЧАИНОГО ПРОЦЕССАсозе(х-х,) АхИзобретение относится к вычислительн технике.Известны устройства для определения плотности распределения случайного процесса, содержащие электронно-лучевую трубку для визуального наблюдения, генератор тактовых импульсов, кольцевой распределитель, сумматор, усилитель, модулятор и детектор.Цель изобретения - упростить устройстЭто достигается тем, чтоустройство содержит первую и вторую группы ключей, первые входы которых соединены с выходами соответствующих ячеек кольцевого распределителя, делитель напряжения, выходы которого подключены ко вторым входам ключей второй группы и элемент "ИЛИ", входы которого соединены соответственно с выходами ключеи второй группы, а выходподключен ко второму входу сумматора и /к горизонтально отклоняющим пластинамэлектронно-лучевой. трубки, вторые входыключей первой группы подключены к выходу делителя, а выходы - , ко входам усреднителей, выходы которых соединены с вер тикально отклоняющими пластинами электронно-лучевой трубки. Плотность распределения Ю ( Х ) процесса связана по Фурьв Я/( Ч ) парой преобразования: фО Чх И/= - ( %/(1 ч/Р Й е фф-(чк и/(/ч)=а(х,/е ах, После подстановки формулы (2) в равенство (1) получим 4 Яв фы/(Х-Х 1)осредняется осреднителем 2, с выходакоторого напряжение, пропорциональноеоценке Яl ( К),поступает на вертикально отклоняющую пластину ЭЛТ,Работа остальных каналов (при остальных уровнях Х ) аналогична описанной выше.Таким образом, на экране ЭЛТ поочередно высвечиваются точки, соответствующие плотности распределения К/ ( Х )во всем интервале изменения исследуемого процесса Х (),После срабатывания и, -й ячейки коль 1 цевого распределителя снова срабатываетпервая ячейка, и цикл измерений и индикации плотности распределения повторяется,С увеличением времени работы количествациклов), оценка плотности распределенияуточняется,Предмет изобретенияУстройство для определения плотности распределения случайного процесса, содержащее генератор тактовых импульсов, выходы которого соединены соответственно со входами ячеек кольцевого распределителя, усреднители, электронно-лучевую трубку, последовательно соединенные сумматор, усилитель, фазовый модулятор, фазовый.детектор и делитель, причем второй вход фазового модулятора непосредственно, а второй вход фазового детектора через фазовращатель соединены с выходами генератора высокой частоты, о т л и О ч а ю щ е е с я тем, что, с целью упрощения устройства, оно содержит первую и вторую группы ключей, первые входы которых соединены с выходами соответствующих ячеек кольцевого распределителя, 15 делитель напряжения, выходы которогоподключены ко вторым входам ключей второй группы, и элемент ИЛИ, выходы которого соединены соответственно с выходами ключей второй группы, а выход под ключен ко второму сумматору и к горизонтально отклоняющим пластинам электронно-лучевой, трубки, вторые входы ключей первой группы подключены к выходу делителя, а выходы -ко входам усредните лей, выходы которых соединены с вертикально отклоняющими пластинами электронно-лучевой трубки.Составитель М.КарасовРедакторС,Ежкова Техред Н.Ханеева Корректор Е.Хмелева Заказ Я/ 5 Г Изд. М 3 Ъ Тираж 624 Подписное Предприятие Патент, Москва, Г.59, Бережковская наб., 24 ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4
СмотретьЗаявка
1850637, 28.11.1972
РОСТОВСКОЕ ВЫСШЕЕ ВОЕННОЕ УЧИЛИЩЕ ИМ. ГЛАВНОГО МАРШАЛА АРТИЛЛЕРИИ М. И. НЕДЕЛИНА
РАСЩЕПЛЯЕВ ЮРИЙ СЕМЕНОВИЧ, ФАНДИЕНКО ВАЛЕНТИН НИКОЛАЕВИЧ
МПК / Метки
МПК: G06F 17/18
Метки: плотности, процесса, распределения, случайного
Опубликовано: 25.09.1974
Код ссылки
<a href="https://patents.su/4-444195-ustrojjstvo-dlya-opredeleniya-plotnosti-raspredeleniya-sluchajjnogo-processa.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения плотности распределения случайного процесса</a>
