Наглядное пособие для изучения правил предупреждения столкновения судов в море
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 43205
Автор: Поленов
Текст

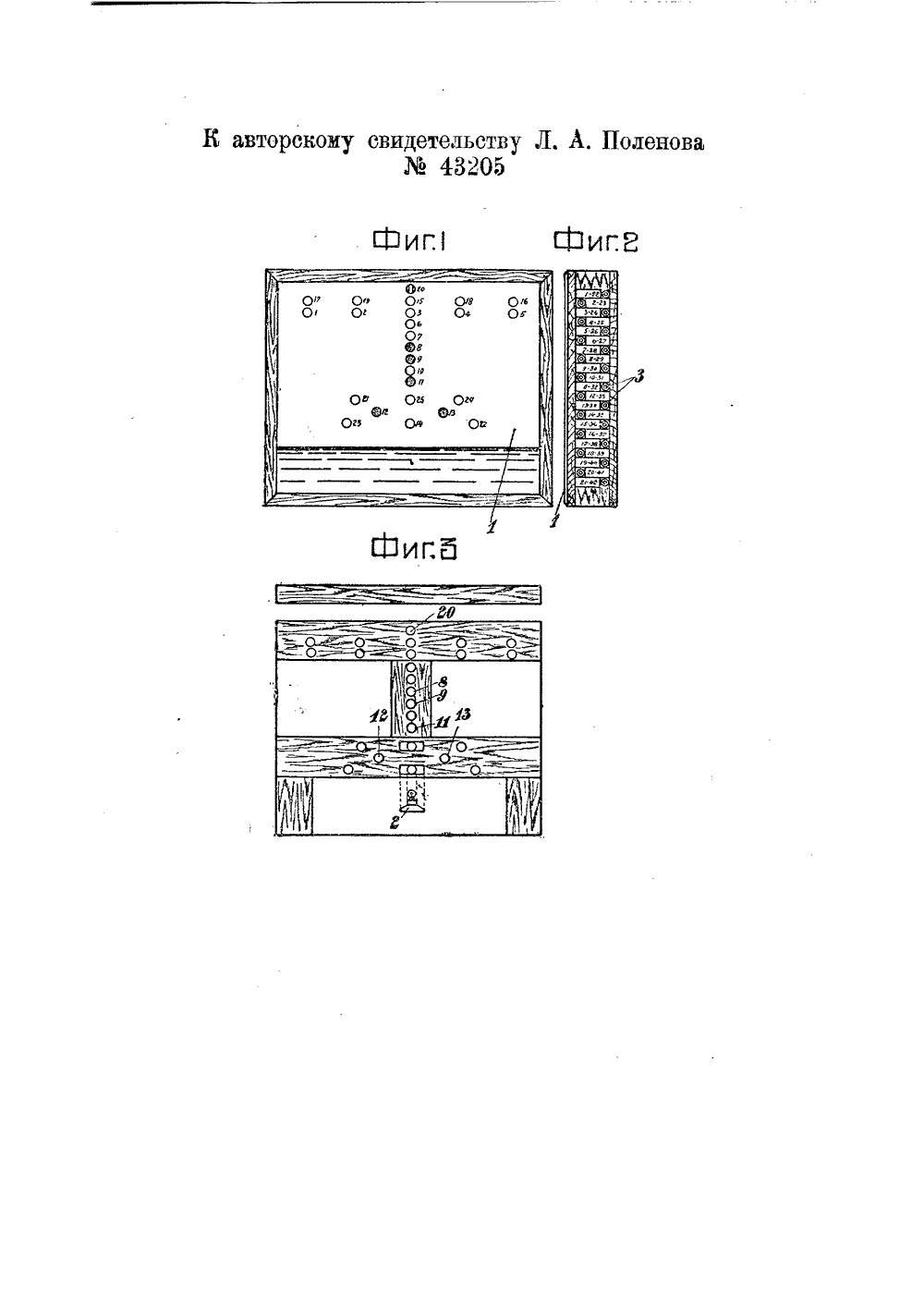

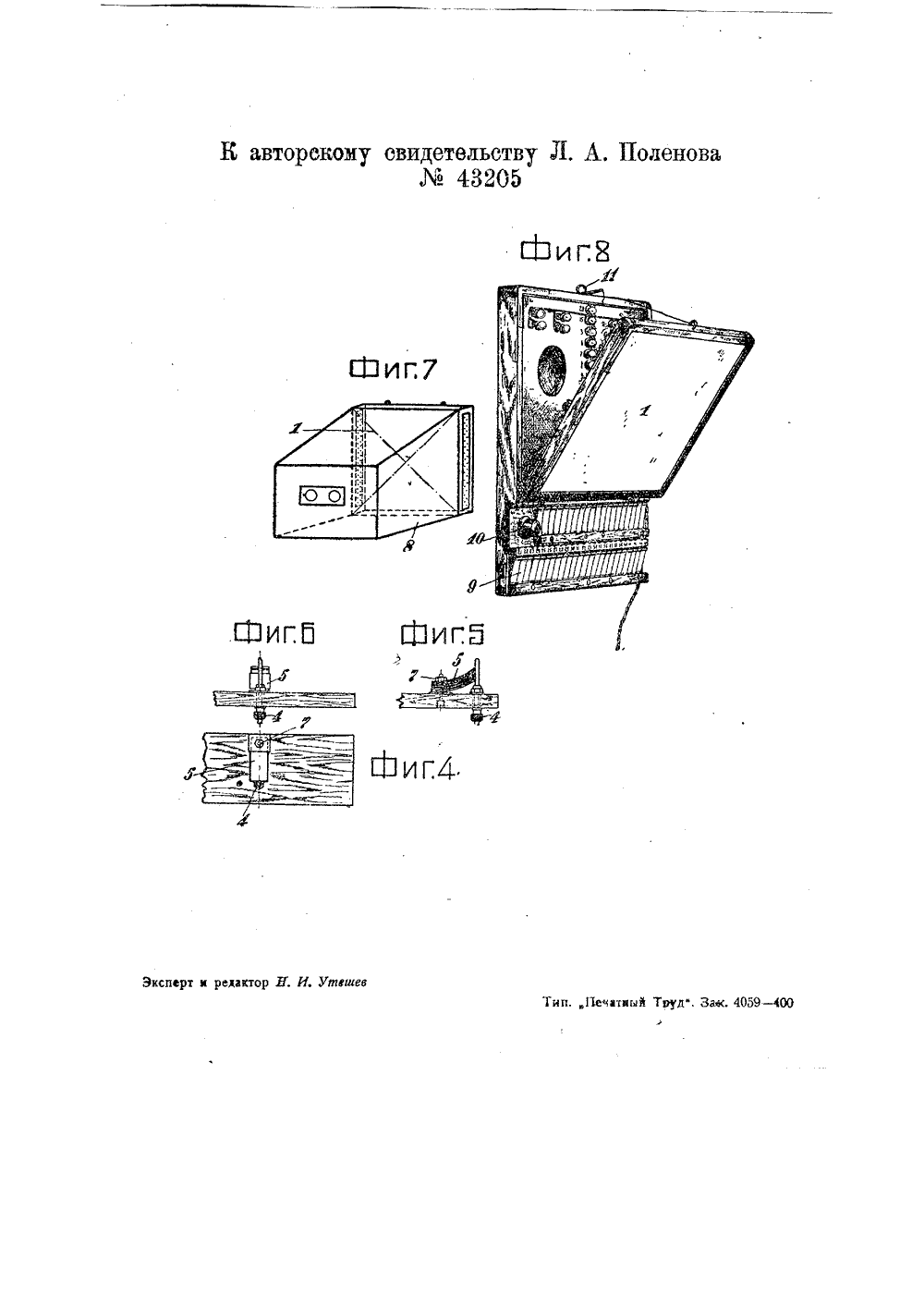

Класс 42 и, 11 Уо И 20 Э ЙВТОРСИОЕ СВИДЕТЕЛЬСТВ ЕИИЕ ЯНКЕ О собия для изучения правил столкновения судов в море аглядного преждени у свидетельству 1934 года (спр. А, Поленова, заявлео перв,148086).тва опубликовано 31 ма ому 25 мая то с о 935 года. че авторского свидетел У р ыполнения нагляд) ящик выполнен 1 В) Известны приборы для изучения правил расхождения судов, состоящие из камеры с установленными в ней смен. ными сигналами, даваемыми электрическими лампочками, В предлагаемом наглядном пособии для изучения правил предупреждения столкновения судов в море сигнальные лампочки прикрыты со стороны обучающихся матовым стеклом, создающим иллюзию ночной видимости и делающим видимым лишь одни огни встречного судна, без показания его силуэта, Кроме того пособие снабжено реостатом, имеющим целью создавать впечатление удаления и приближения огней,На чертеже фиг, 1 изображает предлагаемое наглядное пособие, вид спереди; фиг, 2 - то же, вид сбоку со стороны гнезд для штепселей; фиг. 3 - крестовину с укрепленными лампочками; фиг, 4, 5 и б - установку контактов и штепселей; фиг. 7 - наглядное пособие с камерой; фиг. 8 - другую форму выполнения наглядного пособия.Наглядное пособие для изучения правил предупреждения столкновения судов в море состоит из плоского ящика (фиг. 1 и 2) с матовым стеклом 1 в его передней части, внутри которого вставлена деревянная крестовина (фиг, 3) со сквозными отверстиями; в задней стороне отверстий крестовины помещ ются патроны 2 лампочек от карманн о фонаря.В передней части этих отверстий для лампочек 8, 9, 11, 12, 13 и 20 вставлены кусочки цветного стекла.Через отверстия в крестовине свет от зажженной лампочки проектируется в виде светлого кружка на матовом стекле 1,1На боковых сторонах ящика размещены гнезда 3 (фиг. 2) для вставления штепселя 4 (фиг, 4 - б), включающего одну из комбинаций зажигаемых огней,Питание лампочек производится при посредстве трансформатора гном" непосредственно от сети переменного тока или, если осветительная сеть отсутствует, то непосредственно от батарейки карманного фонаря,Приближение и удаление огней ос ществляется реостатом, изменяющим я кость света горящих ламп и помещенным в задней стенке ящика, На фиг. 4 - б показан штепсель 4, образующий контакт с контактной пружиной 5, прикрепленной винтом 7.В некоторых случаях, для индивидуального обучения, к прибору может быть приставлена камера 8 (фиг. 7), создающая иллюзню наблюдения за огнями в бинокль.В другой форме вного пособия (фиг. 8раскрывающимся, что облегчает замену перегоревших лампочек. Включение комбинации огней производится нажатием на соответствующую кнопку У, Кнопки показаны расположенными в два ряда, Кроме того прибор может быть снабжен реостатом 10, дающим впечатление уда ления и приближения огней, Прибор имеет подвес П для укрепления на стене,Предлагаемое наглядное пособие предусматривает включение 42 комбинаций огней, согласно международным правилам предупреждения столкновения судов в море" и предназначается для наглядного обучения этим правилам. Обучающиеся видят только огни, не видя силуэта корабля, что приучает, в условиях классного помещения, быстро выявлять действительную обстановку, окружающую корабль в ночное время, Прибор позволяет, кроме того, легко проверять степень усвоения пройденного, причем обучение может вестись одно. временно целой группой. Предмет изобретения. 1, Наглядное пособие для изучения правил предупреждения столкновения судов в море, состоящее из камеры с установленными в ней сменными сигналами, даваемыми электрическими лампочками, отличающееся тем, что сигнальные лампочки укреплены на помещенной в камере неподвижной крестовине, прикрытой со стороны зрителей матовым стеклом 1 (фиг. 1 и 2), служащим для получения иллюзии ночной видимости и делающим видимым лишь одни огни встречного судна, без показания его силуэта,2. форма выполнения наглядного пособия по и, 1, отличающаяся применением нажимных кнопок, расположенных под камерой и служащих для включения лампочек,3, При наглядномпособии по пп.и 2 применение реостата, имеющего целью создать впечатление удаления и приближения огней.
СмотретьЗаявка
148086, 25.05.1934
Поленов Л. А
МПК / Метки
МПК: G09B 9/06
Метки: изучения, море, наглядное, пособие, правил, предупреждения, столкновения, судов
Опубликовано: 31.05.1935
