Устройство для формирования плотных пакетов пиломатериалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

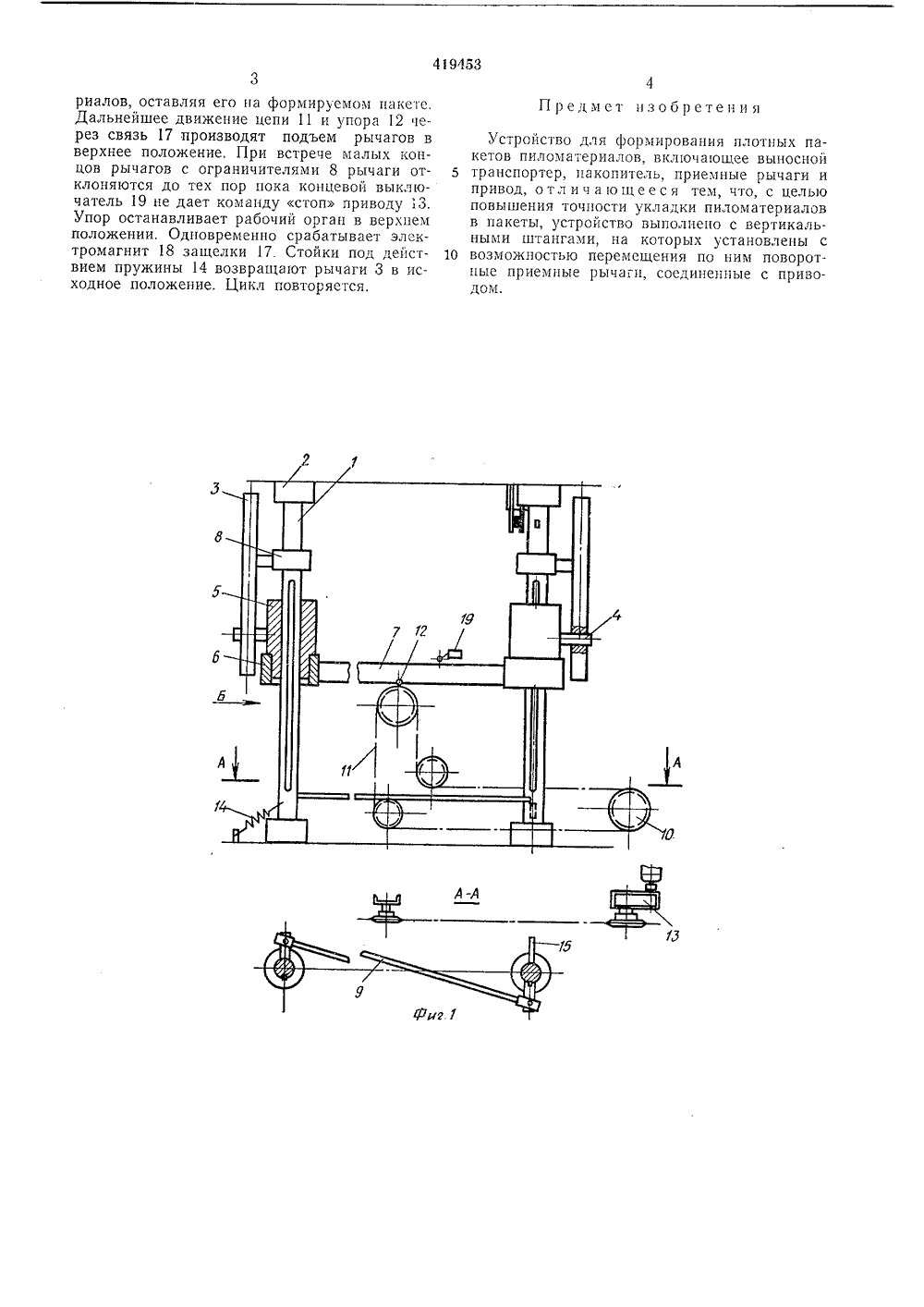

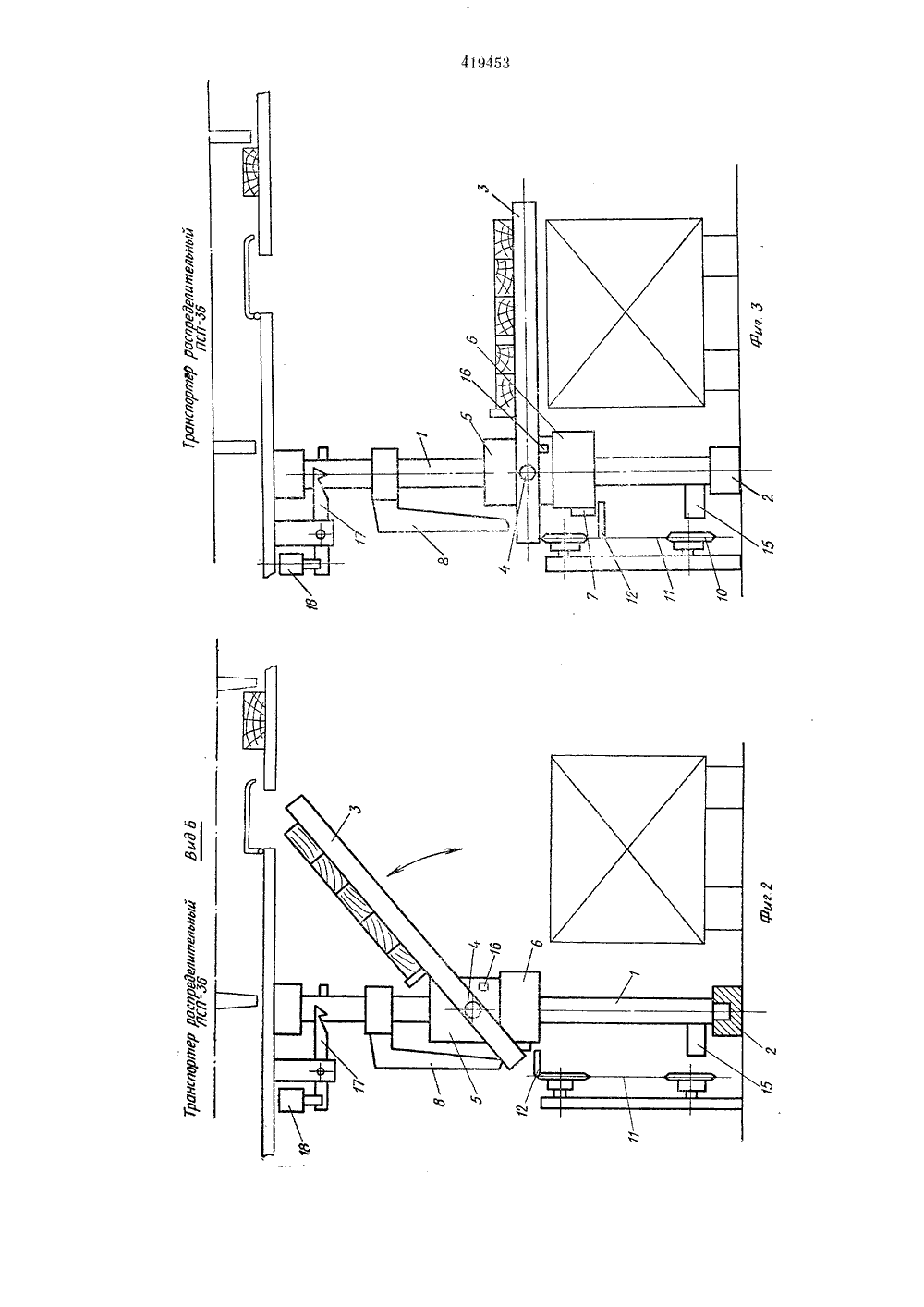

Союз Советских Социалистических РеспубликГосударственный квинтет Совета Министроа СССР оо делам изобретений и открытий(088.8) 72) Авторы цзобретеци Л, А. Хорошавин и А. В. Богомолов Шарьинский домостроительный комбин71) Заявите,54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ПЛОТНЫХ ПАКЕТОВ П ИЛОМАТЕРИАЛОВэлектромагнитолем 19.Работает устройство следующим образом.Доски с распределительного транспортера 5 сортировочной установки, через шцберный затвор попадают на рычаги 3, которые в исходном положении находятся под углом примерно 40 к горизонтальной плоскости (угол рычагов может рег лироваться путем перемеще ния по стойке ограничителя 8). Доски подсобственным весом скользят по рычагам до упора и накапливаются на рычагах до шцоцны пакета, после чего одним из концевых выключателей подается команда пуск приводу 15 13 тяговой цепи 11, В начале движения цеписвязь 7 втулок 6 лежит на боковом упоре 12 и опускается с ним по вертикальному участку цепи, увлекая за собой втулки 5, которые скользят по стойкам 1. Прц этом рычаги 3 20 под весом лежащего па них ряда пиломатериала поворачиваются в вертикальной плоскости до фиксатора 16, стацовясь в горизонтальное положение, и прц дальнейшем движении вниз укладывают ряд пиломатериалов ца 25 формируемый пакет. Упор 12, продолжая движение, воздействует ца рычажок 15 стойки, таким образом поворачивая стойки ца 90.Посредством тяги 9 разворот стоек происходит одновременно с цоследующец фиксацией 30 их защелкой 17. При повороте стоек рычаги 3выводятся из-под очередного ряда пцломатеИзвестно устроиство для формирования плотных пакетов пиломатериалов, включающее выносной транспортер, накопитель, приемные рычаги и привод.Цель изобретения - повышение точности укладки пиломатериалов в пакеты.Для этого предложенное устройство выполнено с вертикальными штангами, на которых установлены с возможностью перемещения по ним поворотные приемные рычаги, соединенные с приводом.На фиг. 1 показано предложенное устройство, вид спереди; ца фиг. 2 - то же, вид по стрелке Б; на фиг. 3 - приемные рычаги в момент опускания ряда пиломатериала на формируемый пакет; на фиг. 4 - то же, в момент возврата в исходное положение.Устройство включает вертикальные стойки 1 с шпонками, закрепленные в подшипниках 2, приемные рычаги 3, шарнирно закрепленные на осях 4 и втулках 5. Втулки 5 могут скользить по стойкам на шпонке. Втулки 5 установлены во втулках 6, Втулки 6 соединены жесткой связьо 7. На стойках установлены фиксаторы 8, Стойки шарнирно связаны между собой тягой 9. Устройство также вк;по- чает звездочки 10, огибаемые бесконечной цепью 11, имеющей боковой упор 12, привода 13. К стойкам крепятся пружины 14. К одной из стоек жестко крепится рычажок 15. Устроиство снабжено фиксатором 16, защелкой 17 с м 18, концевым выключате419453 3 риалов, оставляя его ца формируемом пакете. Дальнейшее движение цепи 11 и упора 12 через связь 17 производят подъем рычагов в верхнее положение. При встрече малых концов рычагов с ограничителями 8 рычаги отклоняются до тех пор пока концевой выключатель 19 не дает команду стоп приводу 13. Упор останавливает рабочий орган в верхнем положении. Одновременно срабатывает электромагнит 18 защелки 17. Стойки под действием пружины 14 возвращают рычаги 3 в исходное положение. Цикл повторяется. Предмет нзобретеци я Устройство для формирования плотных пакетов пиломатериалов, включающее выносной 5 транспортер, накопитель, приемные рычаги ипривод, отличающееся тем, что, с целью повышения точности укладки пиломатериалов в пакеты, устройство выполнено с вертикальными штангами, на которых установлены с 10 возможностью перемещения по ним поворотные приемные рычаги, соединенные с приводом.419453 Риг 4 ставитель Н. Балагур Техред Т. Курилко ктор О. Тюри актор М, Макар ПодписпоССР пография, пр. Сапунова, 2 каз 1903/11 Изд. Мо 1395 ЦНИИПИ Государственного по делам изо Москва, Ж, Тираяг 760омитета Совета Министроетений и открытийаушская ао., д. 4/5
СмотретьЗаявка
1794102, 09.06.1972
Л. А. Хорошавин, А. В. Богомолов Шарьинский домостроительный комбинат
МПК / Метки
МПК: B65G 57/00, B65G 57/03
Метки: пакетов, пиломатериалов, плотных, формирования
Опубликовано: 15.03.1974
Код ссылки
<a href="https://patents.su/4-419453-ustrojjstvo-dlya-formirovaniya-plotnykh-paketov-pilomaterialov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для формирования плотных пакетов пиломатериалов</a>
