Механизм подачи проволоки к станку для изготовления спиральных витых колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

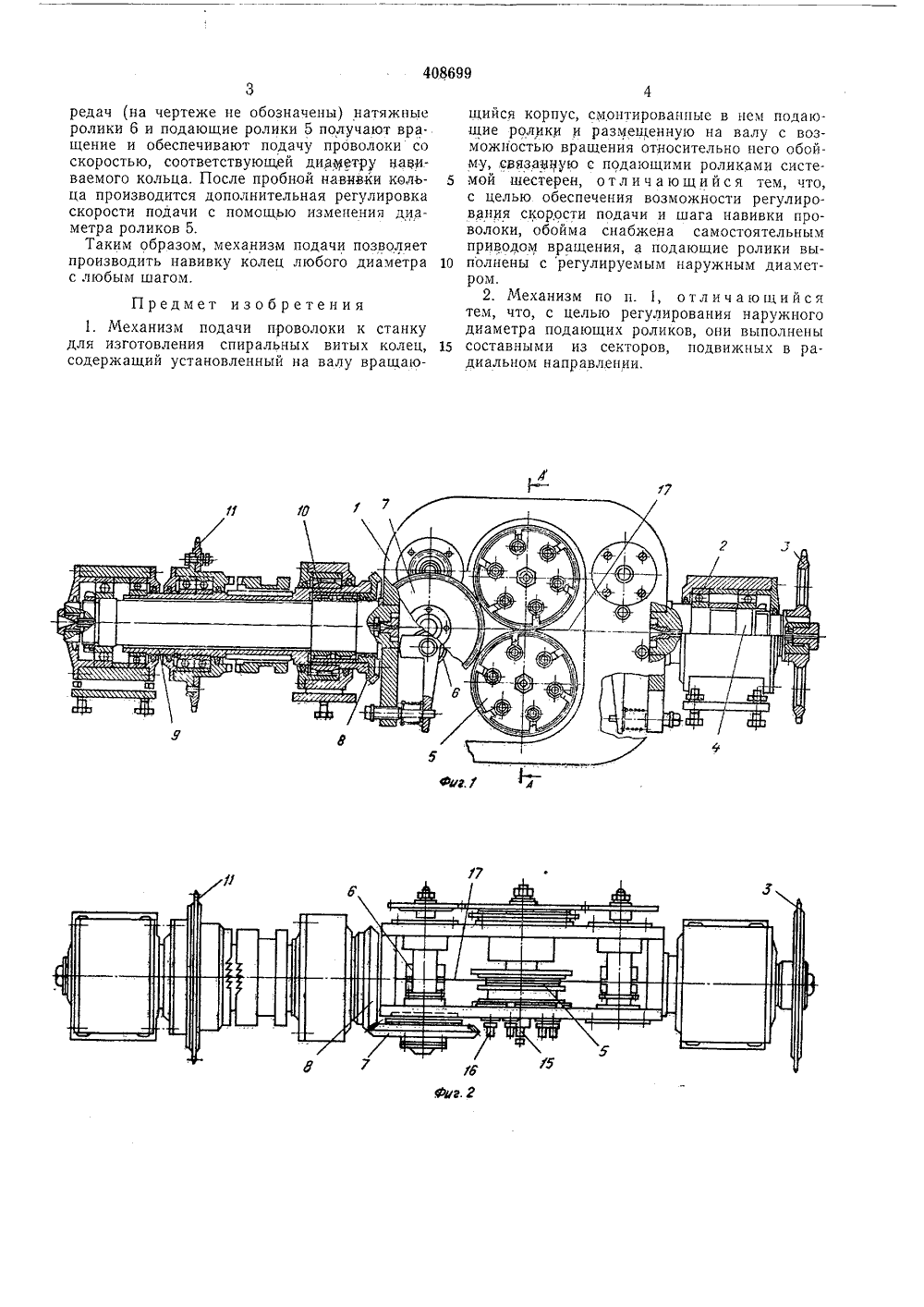

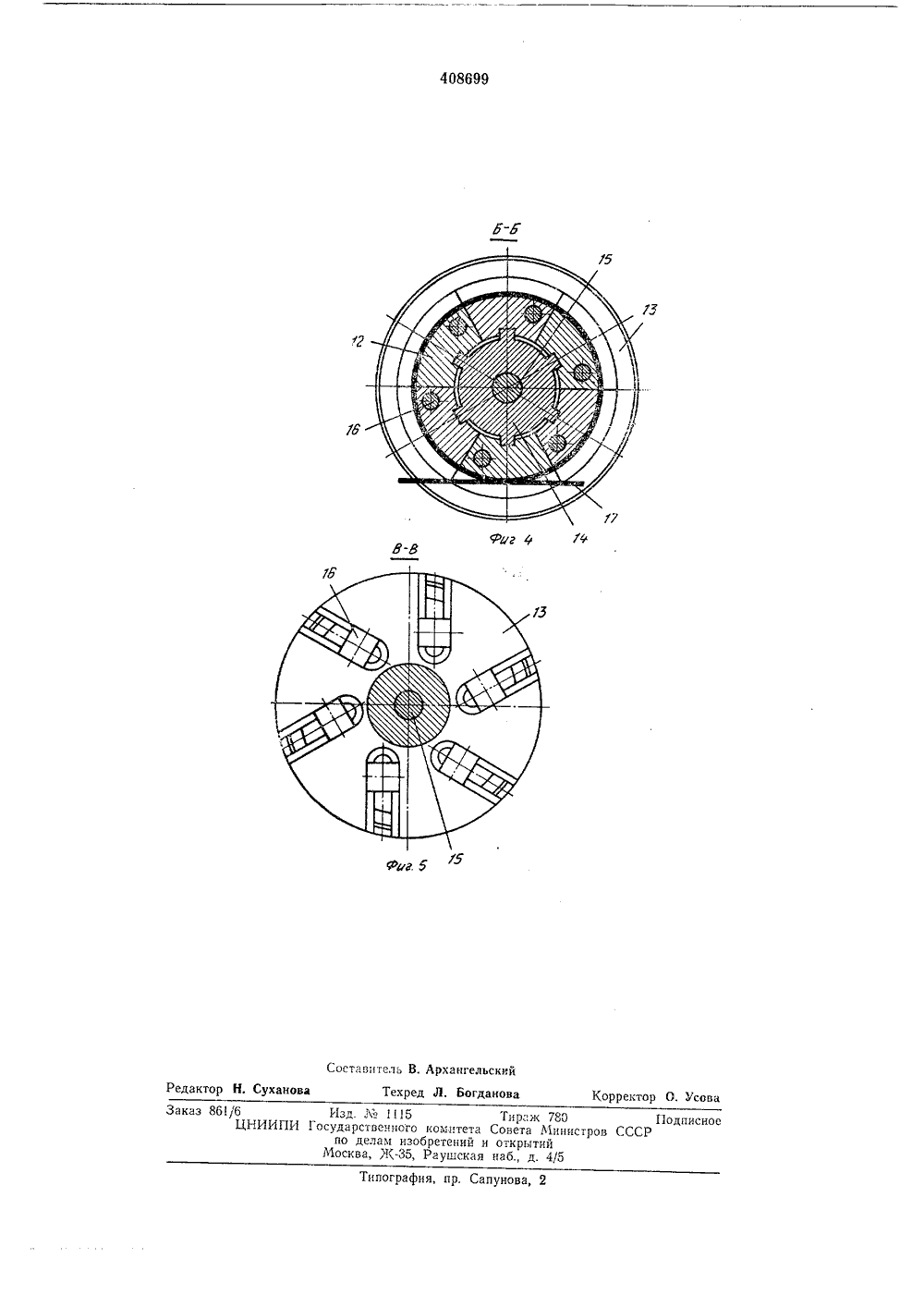

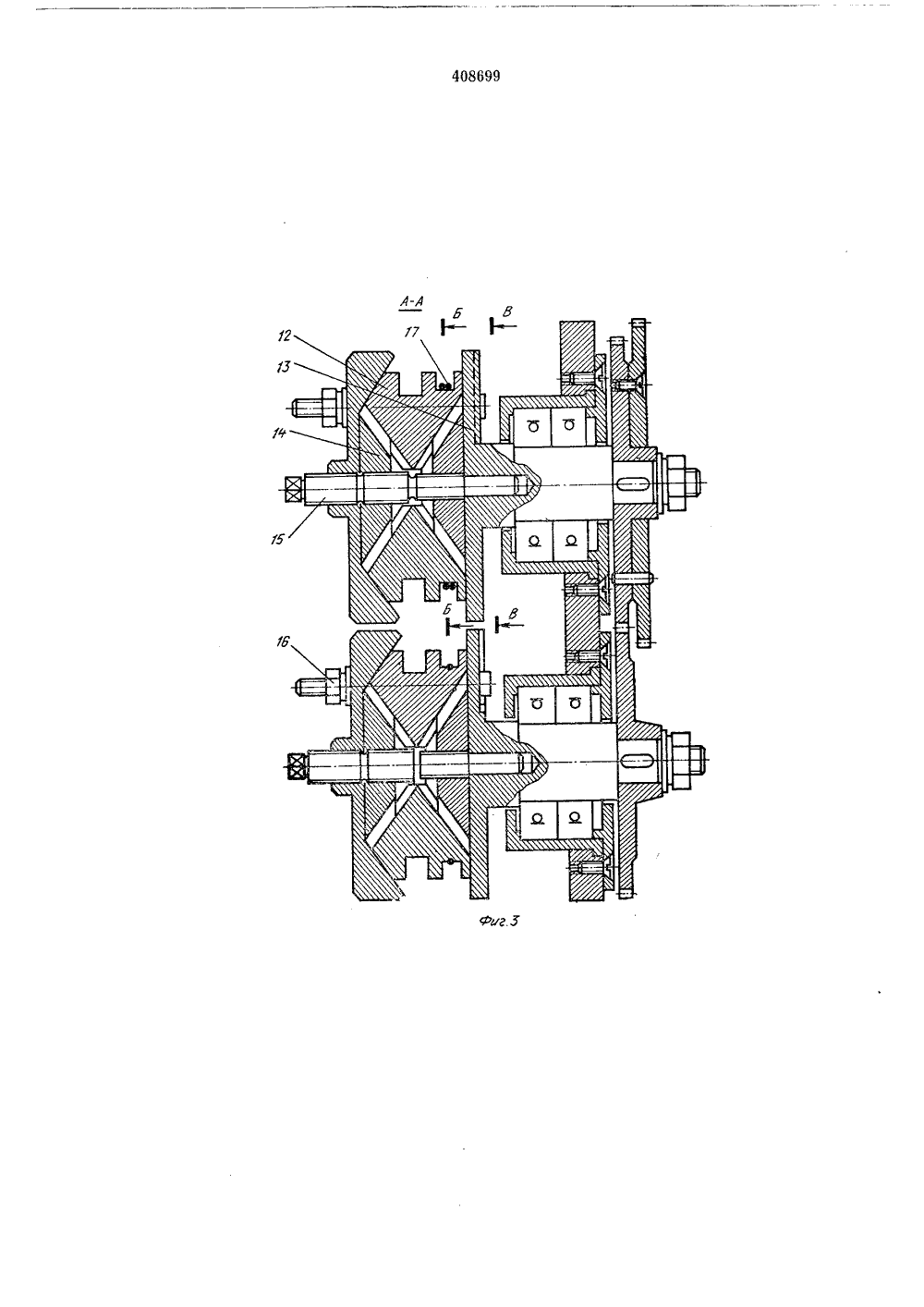

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 408699 Союз Советских Социалистических Республик. Кл. В 211 37/00 с присоединением заявкиПриоритет Государственный комитет Совета Миниотров СССР оо делам изобретений и открытий. Цадин явител ЕХАНИЗМ ПОДАЧИ ИЗГОТОВЛЕНИЯ С емый мехай вид; наиг, 3 - раз 4 - разрез 5 - разрез Известен механизм подачи проволоки к станку для изготовления спиральных витых колец, содержащий установленный на валу вращающийся корпус, смонтированныев нем подающие ролики и размещенную на валу с возможностью вращения относительно него обойму, связанную с подающими роликами системой шестерен,Для обеспечения возможности регулирования скорости подачи и шага навивки проволоки в предлагаемом механизме обойма снабжена самостоятельным приводом вращения, а подающие ролики выполнены с регулируемым наружным диаметром,Для регулирования наружного диаметра подающих роликов, последние выполнены составными из секторов, подвижных в радиальном направлении.На фиг. 1 изображен предлаганизм подачи проволоки, общифиг. 2 - то же, вид сверху; на фрез по А - А ца фиг, 1; на фиг.по Б - Б ца фиг. 3; на фиг,по В - В ца фиг. 3,В механизме корпус 1 расположен в подшипниках 2 и приводится во вращение через звездочку 3, сидящую на валу 4. Внутри корпуса 1 смонтированы регулируемые по диаметру подающие ролики 5 и две пары натяжных роликов 6. Кроме того, в корпусе устаРОВОЛОКИ К СТАНКУРАЛЬНЬХ ВИТЫХ КОЛЕЦ новлена коническая шестерня 7, находящаяся в зацеплении с конической шестерней 8, укрепленной на обойме 9, вращающейся в подшипниках 10 через самостоятельный при вод-звездочку 11.,Обойма 9 и вал 4 соосны.Подающие ролики 5 состоят из секторов 12, раздвигающихся в диаметральной плоскости и укрепленных на вал-шайбе 13. Изменение диаметра роликов осуществляется с помощью 0 клиньев 14, расположенных на винте 15,вставленном в вал-шайбу 13. Фиксация положения секторов после регулирования диаметра подающих роликов осуществляется болтами 16.5 Предлагаемый механизм подачи работаетследующим образом.Проволока 17, проходя полый вал 4 корпуса 1, через натяжные ролики 6 поступает на подающие ролики 5, огибает их по вось мерке и через другую пару натяжных роликов6 подается на навцвочцую головку. Через звездочку 3, сидящую ца валу 4, механизм подачи приводится во вращение со скоростью, соответствующей шагу навивки кольца. В то 25 же время обойма 9 с посаженной на нее конической шестерней 8 через привод-звездочку 11 вращается со скоростью, соответствующей диаметру навиваемого кольца.В результате взаимодействия конических 0 шестерен 7 и 8 через систему зубчатых пе3редач (на чертеже не обозначены) натяжные ролики 6 и подающие ролики 5 получают вращение и обеспечивают подачу проволоки со скоростью, соответствующей диаметру наци.- ваемого кольца, После пробной навивки кольца производится дополнительная регулировка скорости подачи с помощью изменения диаметра роликов 5,Таким образом, механизм подачи позволяет производить навивку колец любого диаметра с любым шагом.Предмет изобретения1. Механизм подачи проволоки к станку для изготовления спиральных витых колец, содержащий установленный на валу вращающийся корпус, смонтированные в нем подающие ролики и размещенную на валу с возможностью вращения относительно него обоймусвязанную с подающими роликами систе 5 мой шестерен, отличающийся тем, что,с целью обеспечения возможности регулирования скорости подачи и шага навивки проволоки, обойма снабжена самостоятельнымприводом вращения, а подающие ролики вы 10 полнены с регулируемым наружным диаметром.2. Механизм по п. 1, отличающийсятем, что, с целью регулирования наружногодиаметра подающих роликов, они выполнены15 составными из секторов, подвижных в радиальном направлении,408699 фиг Составитель В. АрхангельскийРедактор Н. Суханова Техред Л. Богданова Корректор О. Усова Заказ 861/бЦНИИП ПодписноеССР ипография, пр. Сапунова, 2 Изд. Ж. 115осударственнсго комите по делам изобретении Москва, Ж-З 5, Раугнск Тираж 780Совета Министрооткрытийнаб., д. 4/5
СмотретьЗаявка
1731607
В. П. Токмаков, Ю. П. Иванов, В. В. Щадин
МПК / Метки
МПК: B21F 37/00
Метки: витых, колец, механизм, подачи, проволоки, спиральных, станку
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/4-408699-mekhanizm-podachi-provoloki-k-stanku-dlya-izgotovleniya-spiralnykh-vitykh-kolec.html" target="_blank" rel="follow" title="База патентов СССР">Механизм подачи проволоки к станку для изготовления спиральных витых колец</a>
Автомат для изготовления и установки стопорных колец на вал
Номер патента: 1085741
Опубликовано: 15.04.1984
МПК: B23P 19/08
Метки: автомат, вал, колец, стопорных, установки
...два механизма 5установки стопорных колец, бункернозагруэочные устройства 6,два барабана 7 для проволоки. Кольценавивающееустройство 2 содержит две пары подаю 1щих роликов 8, упорный штифт 9, приводное храповое колесо 10 и силовой цилиндр 11.1Механизм 3 отрезки колец содержитсиловой цилиндр 12, стойку 13, неподвижный нож 14 и подвижный нож 15,Ь-образный склиз 4 переориентацииколец содержит корпус 16, вертикальную оправку 17 с винтовой направляющей 18, осуществляющую поворот разьема кольца на 90 , коническую оправку 19, направляющие 20, пружины 21и упоры 22,Механизм 5 установки,стопорныхколец содержит силовой цилиндр 23направляющие скалки 24 и установочную цангу 25 с подпружиненными лечесткаии. Механизм 6 поштучной выдачи валиков 6...
