Способ определения пространственного расположения корневой системы рдстения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 383429
Автор: Украинска
Текст

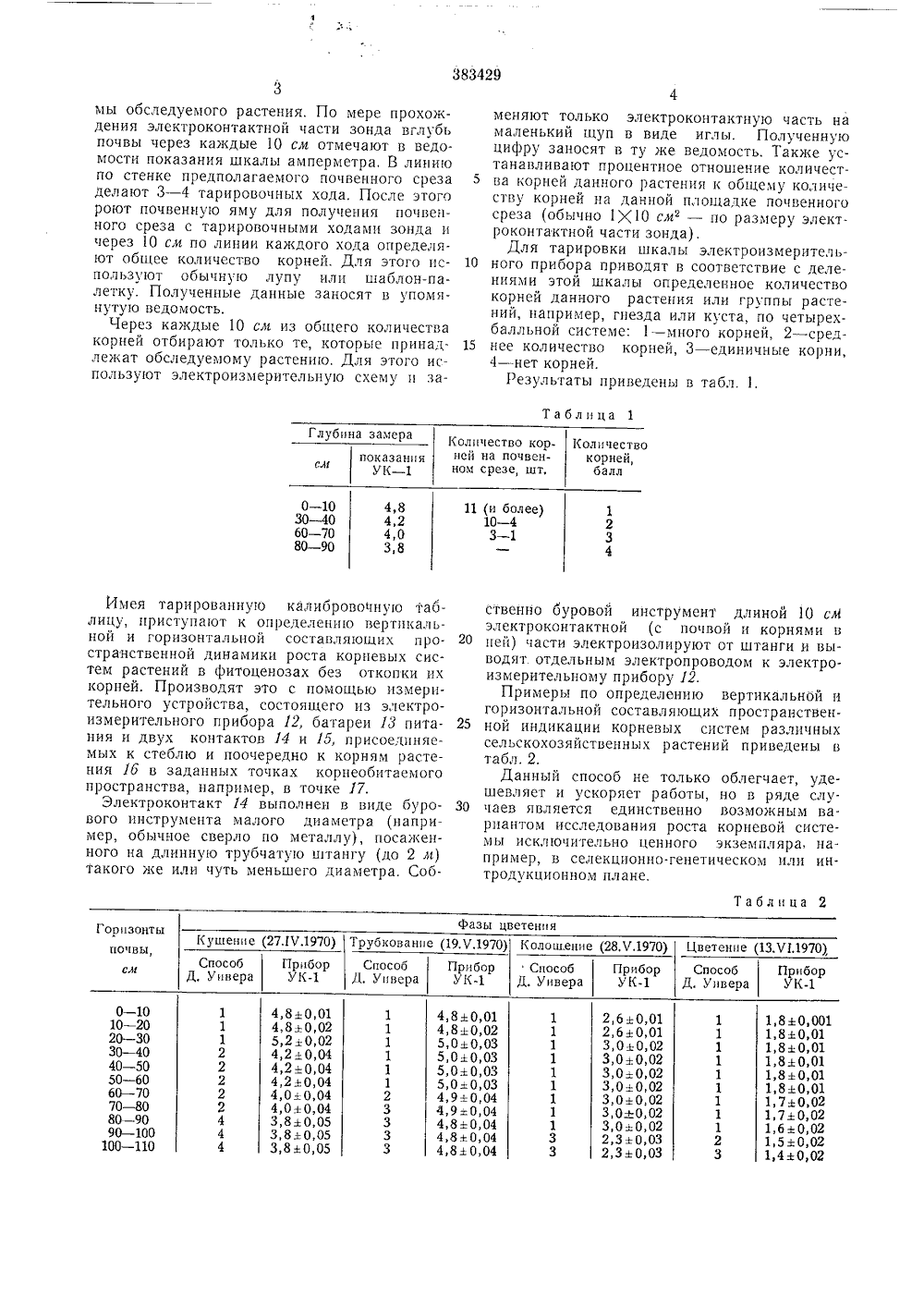

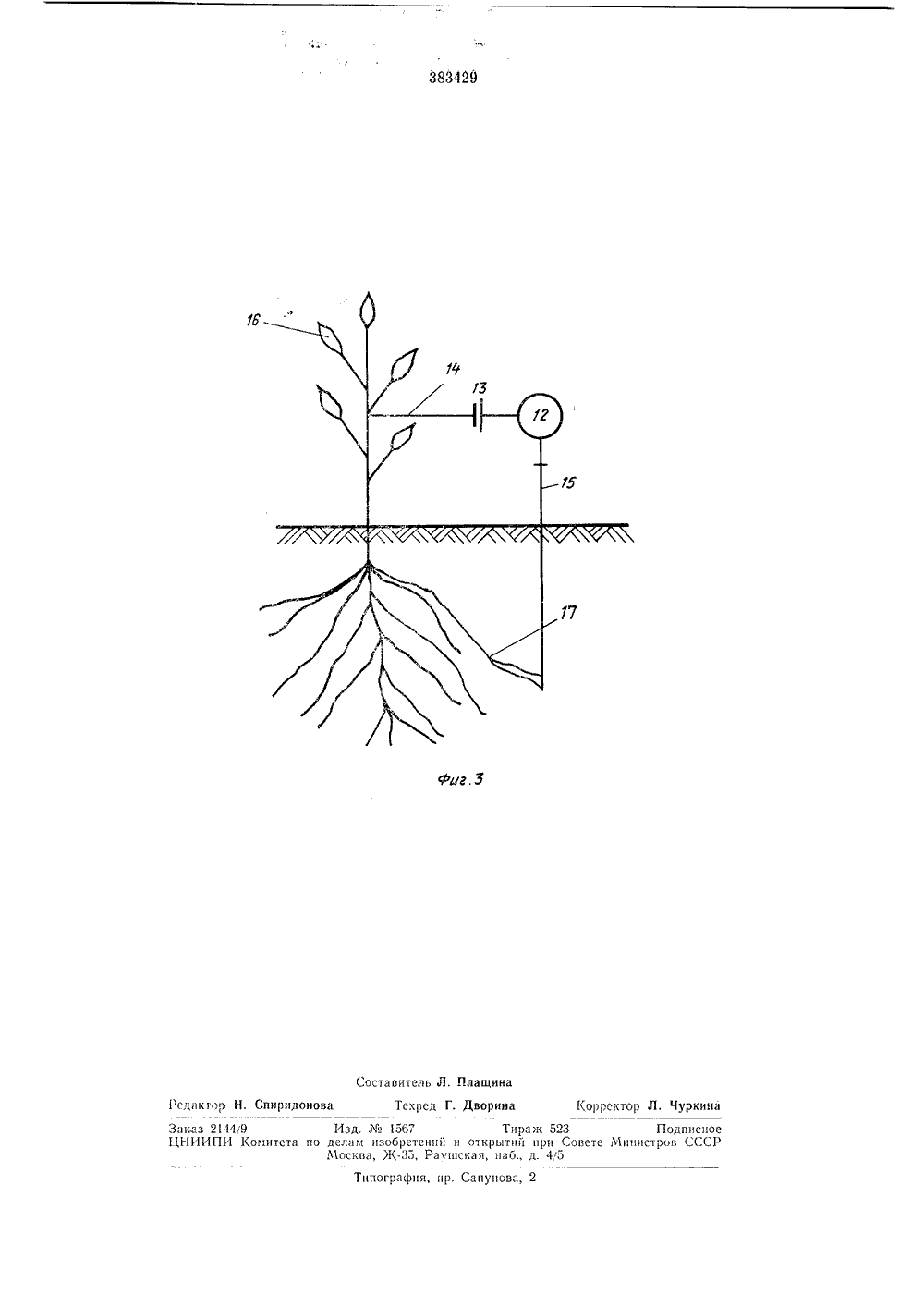

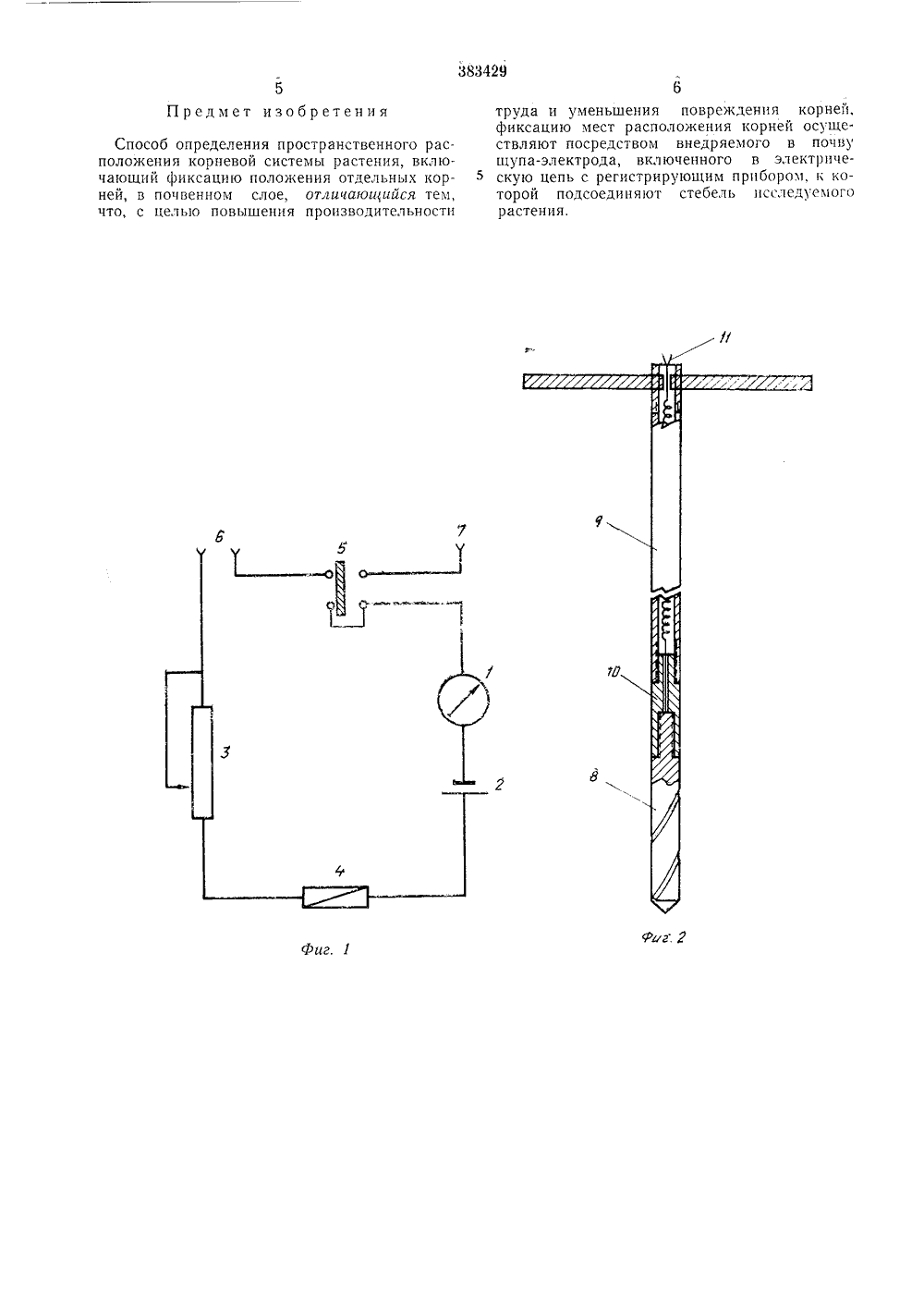

иСЕч: ч кттаатеитнЙ И САН ИЕ ЗОБ РЕТЕН ИЯ АВТОРСКОМУ е.ВЧДЕТЕЛЬСТВУ Союз Советских Социапистических Респубпикетельства-ависимое от авт. с 7(00 692417 30-15) о 22.Ч 11.197167930313 с присоединением заПриоритет о пе ытнй обретений ри Совете СС. Г. Городнии ордена Трудового Кр ьскохозяйственная ак Заявитель о Знамени ТВЕ НОГО Ы Р СТЕН РЕДЕЛЕНИЯ ПРОСТРА ИЯ КОРНЕВОЙ СИСТ СПОАСПО Изобретение относится к области экологических и физиологических исследований корневых систем растений, а именно их пространственной динамики роста,Известен способ определения пространственного расположения корневой системы растений, при котором берут пробы корневой системы в виде почвенного монолита с последующей отмывкой в лабораторных условиях или непосредственно на месте произрастания растения.Недостатком такого способа является значительный расход времени и труда, а также повреждение корней при проведении исследований.С целью устранения указанных недостатков предложен способ определения пространственного расположения корневой системы растения, заключающиися в том, что фиксацию мест расположения корней осуществляют посредством внедряемого в почву щупа-электрода, включенного в электрическую цепь с регистрирующим прибором, к которой присоединяют стебель исследуемого растения.На фиг. 1 схематично изобракено устройство, с помощью которого осуществляется предлагаемый способ; на фиг. 2 - то же, электроконтактная часть; на фиг. 3 - растение с подсоединенным к нему устройством.Устройство включает измерительный приАвторыизобретения А. С. Усти оор 1, источник питания 2, переменное сопротивленпеЗдля установки нуля шкалыприбора 1, постоянное сопротивление 4, тумблер 5, парное гнездо б для подключения к элект роконтактной части и одиночное гнездо 7 для связи со стеблем исследуемого растения, Эту связь осуществляют через зубчатьш металлический зажим серийного выпуска.Электроконтактная часть (см. фиг. 2) сос тоит из бурового инструмента Я, который соединен с трубчатой штангой 9 через электроизолирующую эбонитовую прокладку 10 и гнезда 11 для соединения с измерительной частью прибора. 15 Перед началом определения пространственного расположения корневой системы растений производят предварительное обследование местности, заключающееся в определешш влажности почвы по генетическим горизонтам 20 до предполагаемой глубины буре,шя почвогрунта; допустимой является влажность и пределах 40 - 80% от полной влажности почвы. Кроме того, производят тарировку шкалы прибора следующим образом: в трех-четырех 25 точках участка, определяемого как однородный по влажности (-+5%) и типу почв, выбирают площадки для обычных почвенных срезов из расчета, что пробный зондаж (ход бура) пройдет по почвенному срезу (южной 30 стенке почвенной ямы) в зоне корневой спсте383429 меняют только электроконтактную часть на маленький щуп в виде иглы. Полученную цифру заносят в ту же ведомость. Также устанавливают процентное отношение количества корней данного растения к общему количеству корней на данной площадке почвенного среза (обычно 1 Х 10 см - по размеру электроконтактной части зонда).Для тарировки шкалы электроизмерптельного прибора приводят в соответствие с делениями этой шкалы определенное количество корней данного растения или группы растений, например, гнезда или куста, по четырех- балльной системе: 1 - много корней, 2 - среднее количество корней, 3 - единичные корни, 4 в н корней.Результаты приведены в табл. 1,мы обследуемого растения, По мере прохождения электроконтактной части зонда вглубь почвы через каждые 10 см отмечают в ведомости показания шкалы амперметра, В линию по стенке предполагаемого почвенного среза 5 делают 3 - 4 тарировочных хода, После этого роют почвенную яму для получения почвенного среза с тарировочными ходами зонда и через 10 см по линии каждого хода определяют общее количество корней. Для этого ис пользуют обычную лупу или шаблон-палетку. Полученные данные заносят в упомянутую ведомость.Через каждые 10 см из общего количества корней отбирают только те, которые принад лежат обследуемому растению, Для этого используют электроизмерительную схему и заТаблица 1 Глубина замера Количество корней на почвенном срезе, шт,1(оличество корней,баллсм 11 (и более) 10 - 4 3 - 1 0 - 10 30 - 40 60 - 70 80 - 90 4,8 4,2 4,0 3,8 Имея тарированную калибровочную таблицу, приступают к определению вертикальной и горизонтальной составляющих пространственной динамики роста корневых систем растений в фитоценозах без откопки их корней. Производят это с помощью измерительного устройства, состоящего из электро- измерительного прибора 12, батареи 13 питания и двух контактов 14 и 15, присоединяемых к стеблю и поочередно к корням растения 1 б в заданных точках корнеобитаемого пространства, например, в точке 17.Электроконтакт 14 выполнен в виде бурового инструмента малого диаметра (например, обычное сверло по металлу), посаженного на длинную трубчатую штангу (до 2 м) такого же или чуть меньшего диаметра. Собственно буровой инструмент длиной 10 см электроконтактной (с почвой и корнями в 20 ней) части электроизолируют от штанги и выводят отдельным электропроводом к электро- измерительному прибору 12.Примеры по определению вертикальной игоризонтальной составляющих пространствен ной индикации корневых систем различныхсельскохозяйственных растений приведены в табл, 2.Данный способ не только облегчает, удешевляет и ускоряет работы, но в ряде слу чаев является единственно возможным вариантом исследования роста корневой системы исключительно ценного экземпляра, например, в сслекционно-генетическом или интродукционном плане Таблица 2 фазы цветения Горизонты почвы,Кушение (27.Ч.1970) Трубкование (19.У.1970) 1(олошение (28.Ч.1970) Цветение (13 И 1970) ПриборУКСпособД, Уивера Способ Д, Уивера383429 иг. 1 Предмет изобретения Способ определения пространственного расположения корневой системы растения, включающий фиксацию положения отдельных корней, в почвенном слое, от,гичаюиийся тем, что, с целью повышения производительности труда и уменьшения повреждения корней, фиксацию мест расположения корней осуществляют посредством внедряемого в почву щупа-электрода, включенного в электрическую цепь с регистрирующим прибором, к которой подсоединяют стебель исследуемого растения.383429 Составитель Л, Плащика Текрсд Г. Дворина Редактор Н. Спиридонова Корректор Л. Чуркина Типография, пр. Сапунова, 2 Зак.аз 244/9 Изд.5 б 7 Тираж 523 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская, паб., д. 45
СмотретьЗаявка
1692417
Украинска ордена Трудового Красного Знамени сельскохоз йственна академи
МПК / Метки
МПК: A01G 7/00
Метки: корневой, пространственного, расположения, рдстения, системы
Опубликовано: 01.01.1973
