Нетканый текстильный материал

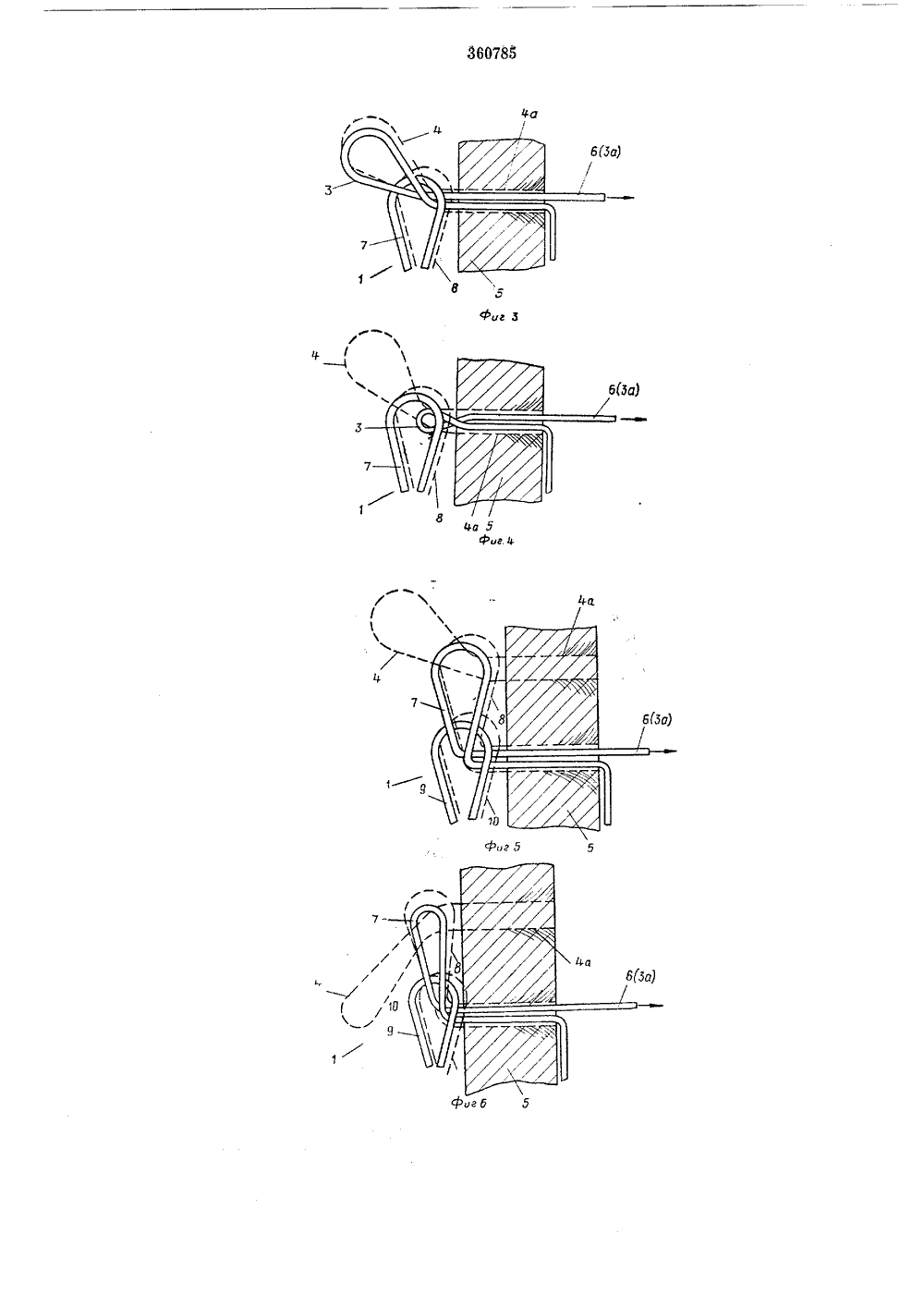

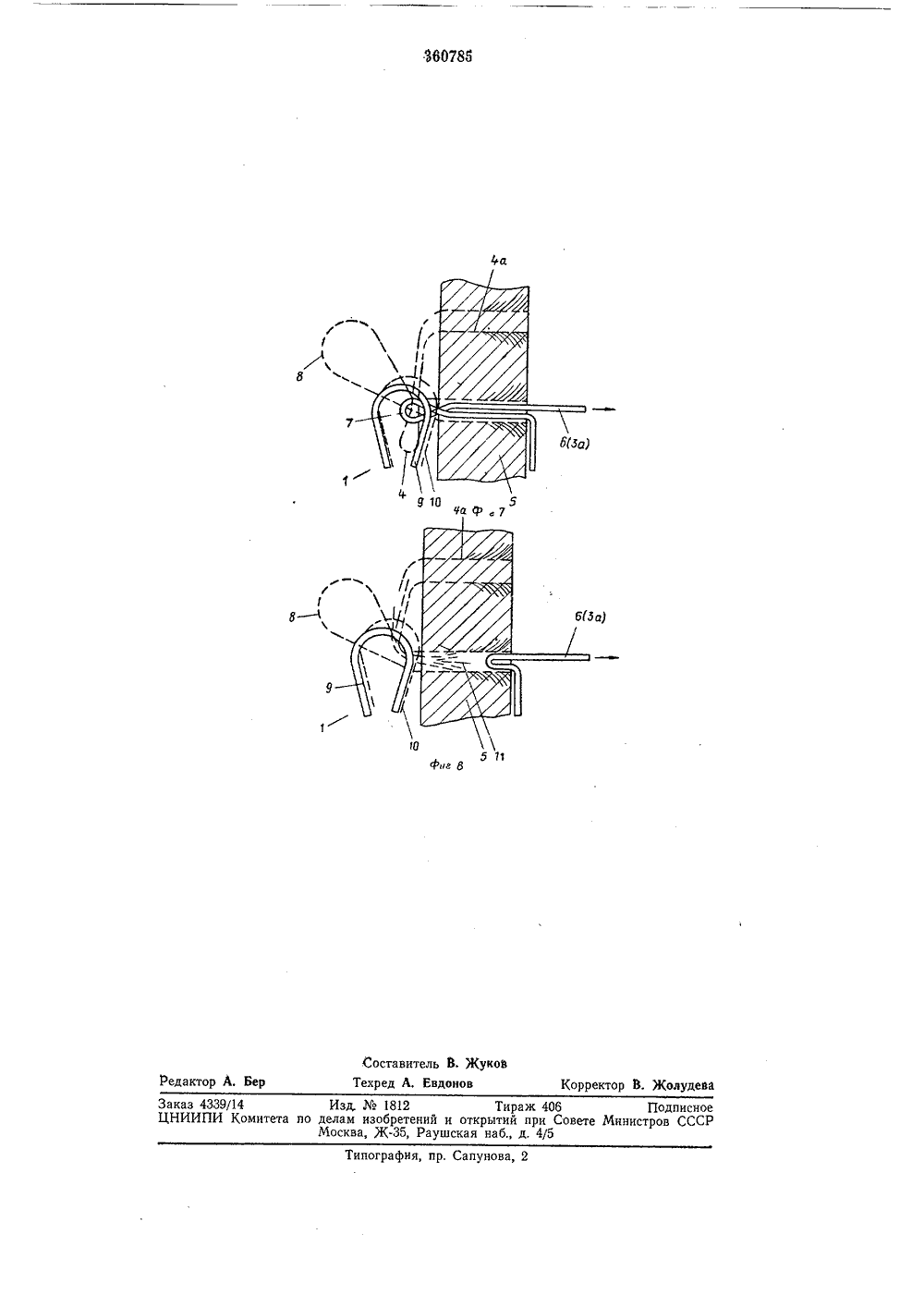

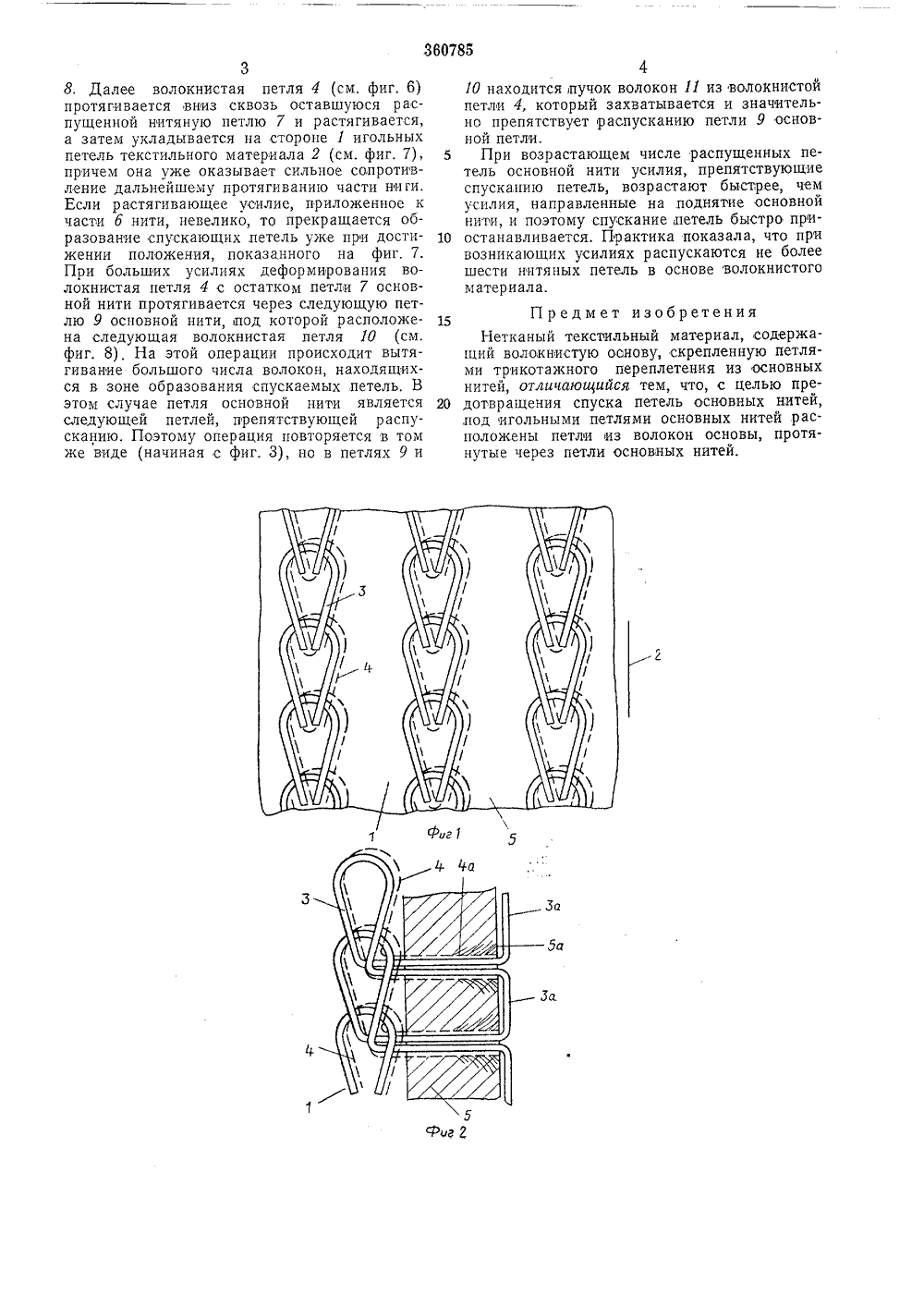

36 О 785 Союз Советских Социалистических РесптоликМ. Кл. Р 041 т 1/52 Заявлено 26 Л 1;1970 ( 1408514/28-12)Приоритет 06.111.1969, %Р 25 а/138407, ГДР Комитет по релвм изобретений и открытий при Совете тииистрое СССРОпубликовано 28,Х.1972. Бюллетень36Дата опубликования описания 18,01.1973 УДК 677,066,002.677.02 (088,8) Авторы изобретения Иностранцы Энгельберт Эрлих и Мартин ШенфусЗаявитель НЕТКАНЫЙ ТЕКСТИЛЬНЫЙ МАТЕРИАЛ Зависимый от патентаИзвестен нетканый текстильный материал,содержащий волокнистую основу, скрепленную петлями трикотажного переплетения изосновных нитей, Однако в таком материалепетли основных нитей могут спускаться.В предлагаемом материале для предотвращения спуска петель основных нежитей подигольными петлями основных нитей расположены петли из волокон основы, протянутыечерез петли основных нитей,На фиг. 1 изображен текстильный материалсо стороны игольных петель; на фиг. 2 - тоже, поперечное сечение, на фиг. 3 - 8 показано состояние этого материала при попыткеобразования спущенной петли,Сторона 1 игольных петель текстильногоматериала 2 (см. фиг. 1) в основном отличается наличием петель 3 из нитей основы ипетлями 4 из волокон или петлеобразных волокнистых переплетей. Петли 3 из основнойнити ввязываются в волокнистый материал б,в то время как петли 4 образуются из волокон волокнистого материала 5. С целью пре,дотвращения образования спускаемых петельпетли 4 из волокон располагаются под петлями 3 из основной нити и всегда протягиваются через дужку за петли.Петли 4 из волокон (см, фиг, 2) состояттолько из игольных петель с удлиненными вволокнистый материал 5 основаниями 4 а,начало, которых находится в основном на правой стороне ба волокнистого материала 5.Платянные петли 3 а или вертикально проходящие части петель 3 основной нити здесь не 5 существует, так как для образованиия петель4 из волокон последние вытягиваются из волокнистого материала 5, Основные нити (см.фиг, 2) ввязываются цепочкой, однако может применяться и трикотажная вязка или 10 какой-либо другой вид вязки основы. В структуре стороны 1 игольных петель это не вызывает каких-либо существенных изменений.Классическое трикотажное переплетениецепочка очень легко может быть выпорото 15 из основной ткани. Такая возможность всегда имеется, когда нити располагаются на стороне платянных петель трикотажа, что предполагает нарушение нитей, и другие виды вязки основы не обеспечивают достаточ ного предохранения против спускания петель,Так, например, может быть распущена трикотажная вязка, если тянуть за нить, образующую платяную петлю. Если, например, тянуть за часть о (см, фиг 3) нити соответст вующей платянной петли 3 а, то распускаетсяпереплетение между петлей 3 или сукрутиной и следующей петлей 7 основной нити, включая и петлю 8 из волокна (см, фиг, 4 и 5), в то время как волокнистая петля остается в 30 петле 7 основной нити и волокнистой петлей360785 иг 8. Далее волокнистая петля 4 (см. фиг. 6) протягивается вниз сквозь оставшуюся распущенной нитяную петлю 7 и растягивается, а затем укладывается на стороне 1 игольных петель текстильного материала 2 (см. фиг. 7), причем она уже оказывает сильное сопротивление дальнейшему протягиванию части ниги. Если растягивающее усилие, приложенное к части б нити, невелико, то прекращается образование спускающих петель уже прои достижении положения, показанного на фиг. 7. При больших усилиях деформирования волокнистая петля 4 с остатком петли 7 основной нити протягивается через следующую петлю 9 основной нити, под которой расположена следующая волокнистая петля 10 (см. фиг. 8). На этой операции происходит вытягивание большого числа волокон, находящихся в зоне образования спускаемых, петель, В этом случае петля основной нити является следующей петлей, препятствующей распусканию, Поэтому операция повторяется в том же виде (начиная с фиг, 3), но в петлях 9 и 10 находится пучок волокон 11 из волокнистой петли 4, который захватывается и значительно препятствует распусканию петли 9 основной петли.5 При возрастающем числе распущенных петель основной нити усилия, препятствующие спусканию петель, возрастают быстрее, чем усилия, направленные на поднятие основной нити, и поэтому спускание, петель быстро при останавливается. Практика показала, что привозникающих усилиях распускаются не более шести нитяных петель в основе волокнистого материала.Предмет изобретенияНетканый текстильный материал, содержащий волокнистую основу, скрепленную петлями трикотажного переплетения из основных нитей, отличающийся тем, что, с целью пре дотвращения спуска петель основных нитей,под игольными петлями основных нитей расположены петли из волокон основы, протянутые через петли основных нитей.а 60785 4 а В - 1 фиг Составитель В. Жуковехред А. Евдонов ректор В. Жолуде дактор А. Заказ 4339/14 Изд.1812 Тираж 406 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб д. 4/5 Типография, пр. Сапунова,
