Способ управления последовательны. инверторол

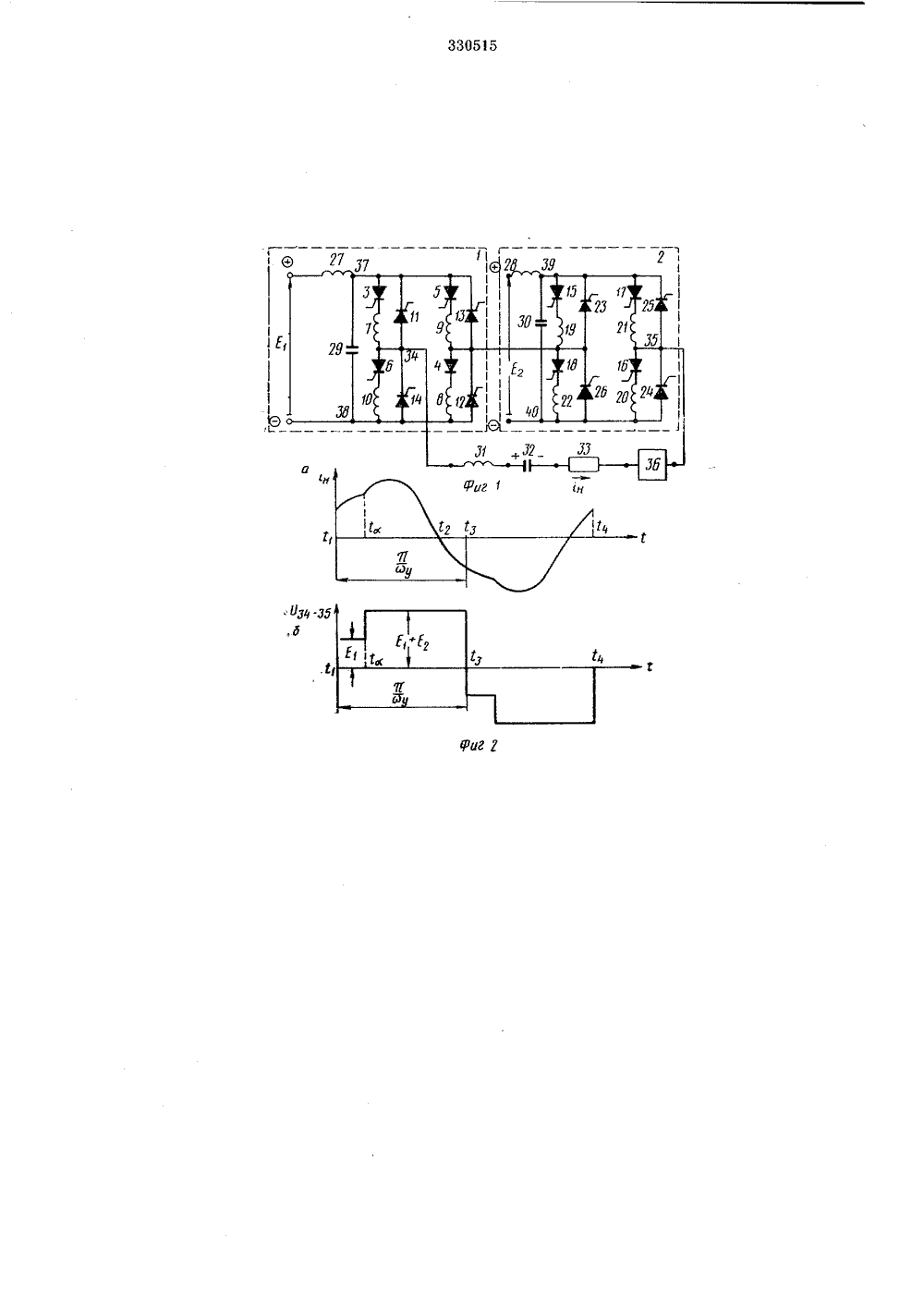

ОП ИСА НИ Е ИЗОБРЕТЕН ИЯ Вс еа Еееетеиа Есмиалиетичесиия Рвспублив33095 АВТОРСКОМУ СВИДЕТЕЛЬС авцсцмое от авт. свидетельства69 ( 1370800/24-7) аявлено 20 1.Кл. Н 02 тп 5/42 Н 02 пз //l2соединением заявки-йсмитет ив аелаев асеретений и вткрыт ери Сввете Министре сееР.11.1972, БюллетеньОпубл иков Дата оп бликования описания 15.17.1972 Авторыизобретец. В. Донской и В. Д. Кули м.Ч. И. Калинина Ленингр и политехническии инст ител СЛЕДОВАТЕЛЬНЫМ ИНВЕРТОРОМ СПОСОБ УПРАВЛЕНИ я последователь-в каждом плече оединенных силоуцтированную ободачи управляю- обратные тирисИзвестен спосоо управленицым ццвертором, содержащимицепочку из последовательно сваго тиристора и дросселя, шратным тиристором, путем пиих импульсов ца силовые иторы.Предлагаемый способ отличается от известного тем, что, с целью увеличения кл.д. и времени восстаовления запирающих своцств силовых тиристоров, управляющие импульсы ца обратные тиристоры подают в момент перехода тока нагрузки через нуль.На фиг. 1 представлена принципиальная электрическая схема двухмостового инвертора с обратными управляемыми вентилями,поясняющая описываемый способ; ца фиг, 2 - кривые: а - тока нагрузки за период частоты управления, б - напряжения ца выходных зажимах инвертора; на фиг. 3 - электрическая схема датчика импульсов.Инвертор (см. фиг. 1) состоит из двух мостов 1 и 2, каждый из которых почитается от гальванически не связанных между собой источников постоянного тока с соответствующими перегулируемыми напряжениями Е и Е. Мост 1 содержит цепочки из последователь и соединенных соответственно силовых тиристоров 3 - 6 и дросселей 7 - 10, шунтированцые обратными тцристорами 11 - 14, а мост 2 -включенные аналогично силовые тиристоры 15 - 18, дроссели 19 - 22 ц обратные тцрц:торы 23 - 26. Каждый цз мостов снабжен фцльгром, состоящ;м соответственно из катушек ип дуктивцостц 27 и 2 Ь и конденсаторов )9 и 30.Нагрузкой ццвертора служит последовательньЙ контур, состоящий из катушц ццдуктц- ности 31, конденсатора 32 ц резистора 33 и подключенный к средней точке 34 первого ц о четвертого плеч моста 1 ц к средней точке 35второго ц третьего плеч моста 2. Последовательно с нагрузкой включен датчик импульсов 36. Точки 37 ц 38точки подсоединения моста 1 к фильтру, а точки 39 в 40 в т под соединения моста 2 к фильтру.Датчик импульсов (см. фцг. 3), фиксирующий переход гока нагрузки через нуль, содержит транзисторы 41 и 42, трансформаторы 43 - 45 ц резисторы 46 - 49. Трансформатор 43 20 выполнен на сердечнике с прямоугольной петлей гистерезиса, а его первичная обмотка 50 включена в цепь нагрузки ицвертора. Выходные обмотки 51 ц 52 трансформаторов 44 ц 45 соответственно подключены к управляющим 25 электродам обратных тирцсторов 11 - 14 моста 1 и обрагных тирцсторов 23 - 26 моста 2.Процесс управления цнвертором протекаетследующим образом.В момент 1, (см. фцг. 2) сигналы от цезави симого источника управляющих импульсов подают на силовые тиристоры 3 и 4 моста 1 и силовой 15 и обратный 25 тиристоры моста 2. Тиристоры открываются, и токнагрузки протекает по цепи: точка подсоединения 37 - тиристор 3 - средняя точка 34 - средняя точка 35 - тиристор 25 - точка подсоединения 39 - тиристор 15 - гиристор 4 - точка подсоединения 38 При этом к зажимам колебательного контура, состоящего из катушки ипдуктивно сти 31, конденсатора 32 и резистора 33, приложено лишь напряжение Е.В момент времени 1 а управляющий сигнал подают на силовой тиристор 16 моста 2. Это вызывает отпирание тиристора 16 и запирание обратного тирИстора 25. Ток нагрузки теперь протекает по цепи: точка подсоединения 37 - тиристор 3 - средняя точка 34 - средняя точка 35 - тиристор 16 - точка подсоединения 40 - точка подсоединения 39 - тиристор 15 -- тиристор 4 - точка подсоелигц пня 35, а к колебательному контуру 31 - 33 прикладывается напряжение Уз 4-зз, равное сумме напряжений Е и Е 2 Оооих источников пита 1 ия.В момент времени 12 ввиду колебательного характера тока нагрузки направление последнего изменяется на обратное. При переходе тока нагрузки через нуль роисходит перемагничивание сердечника трансформатора 43 датчика 36. В результате с выходных обмоток 51 трансформатора 44 подаются управляющие импульсы напряжения на обратные тиристоры 11, 12, 23 и 24, что приводит к их Отпирани 10. Ток пагрузк 1 В промюкутке времени 1 з - 1 з протекает по цепи: средняя точка 34 - тиристор 11 - точка 37 - конденсатор 29 - точка 38 - тиристор 12 - тиристор 23 - точка 39 - конденсатор 30 - точка 40 - тиристор 24 - средняя точка 35. Протекание тока через обратные тиристоры 11, 12, 23 и 24 вызывает запирание тиристоров 3, 4, 15 и 16. В момент времени 1 з управляющие сигналы подают на тиристоры 5 и 6 моста 1 и тиристор 17 моста 2 и т. д.Во втором полупериоде в промежутке времени тз - 14 электромагнитные процессы в преоб разователе повторяются,Таким образом, изменяя величину задержки1 а включения тиристора второго плеча одного из мостов инвертора по отношению к моменту включения тиристора первого плеча моста и О ннвертора, можно изменять в широких пределах наг 1 ряже;ие, прикладываемое к нагрузке, а следовательно, и мощность, выделяемую в нагрузке.Предлагаемый способ позволяет избежать 5 применения управляемых выпрямителей источников питания и поддерзкивать мощность па ностоянпом уровне при постоянном минимальном значении времени 12 - 1 з, предоставляемом тирнсторам для их запирания Это дает воз можность уменьшить среднее значение тока через обратные тиристоры, а следовательно, и их число.Уменьшение габаритов фильтра, улучшениекоэффициента мощности, уменьшение числа 25 полупроводниковых приборов и возможностьработы без нагрузочного трансформатора приводит к значнгельному удешевлению установки.Предмет изобретенияСпособ управления последовательным ипвертором, содержащим в каждом плече цепочку из последовательно соединенных силового 35 тиристора и дросселя, шунтированную обратным тиристором, путем подачи управляющих импульсов на силовые и обратные тиристоры, отличающийся. тем, что, с целью увеличения к.п.д, и времени восстановления запирающих О свойств силовых тиристоров, управляющие импульсы на обратные тиристоры подают в момент перехода тока нагрузки через нуль.рав.тенин по печати Составитель М Лктор А. Пейсоченко Текред Т. Усков Изд. Мо 305 мятежа по деласн изобретенийМосква, Ж, Райш
