Генератор стробирующих импульсов

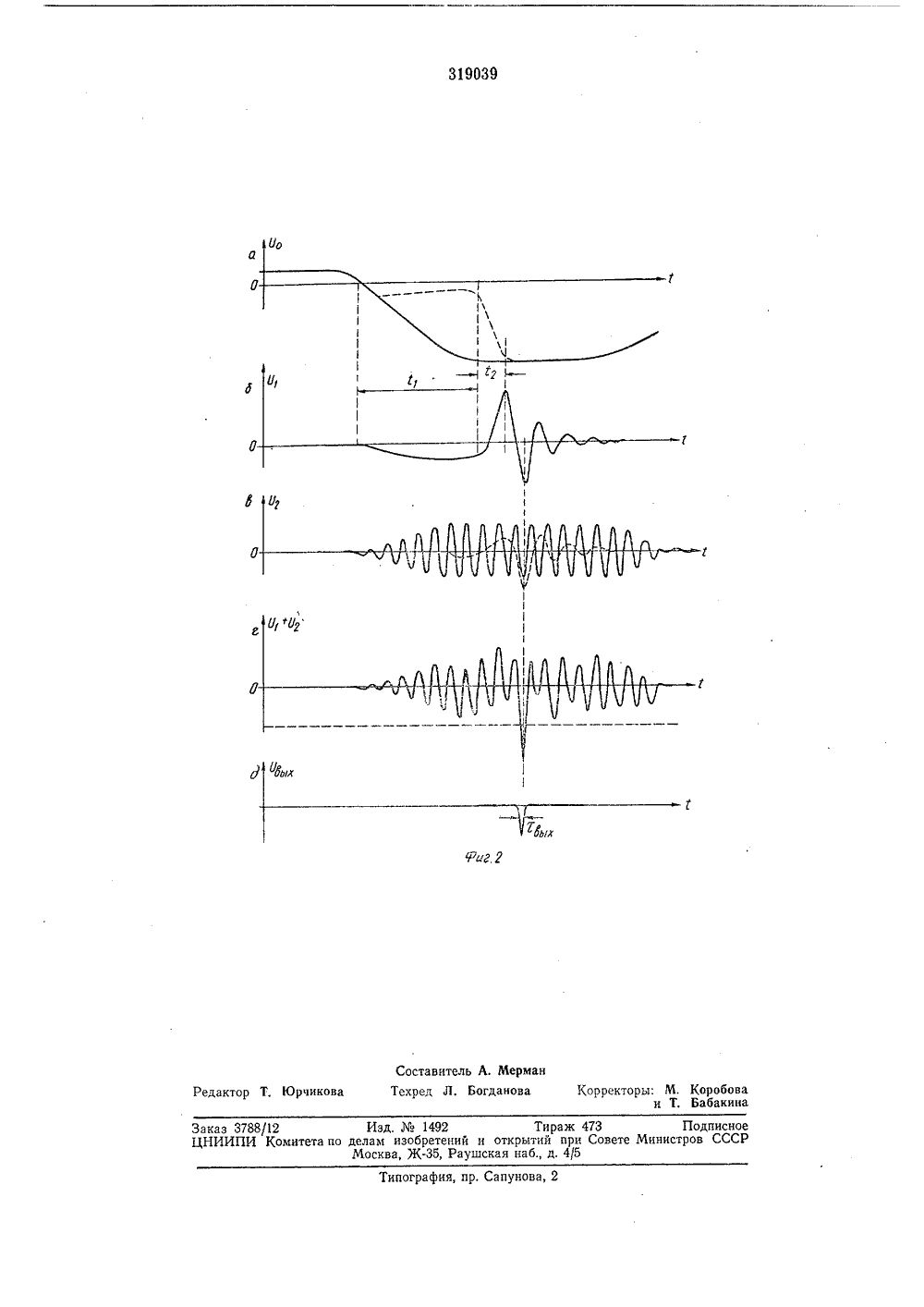

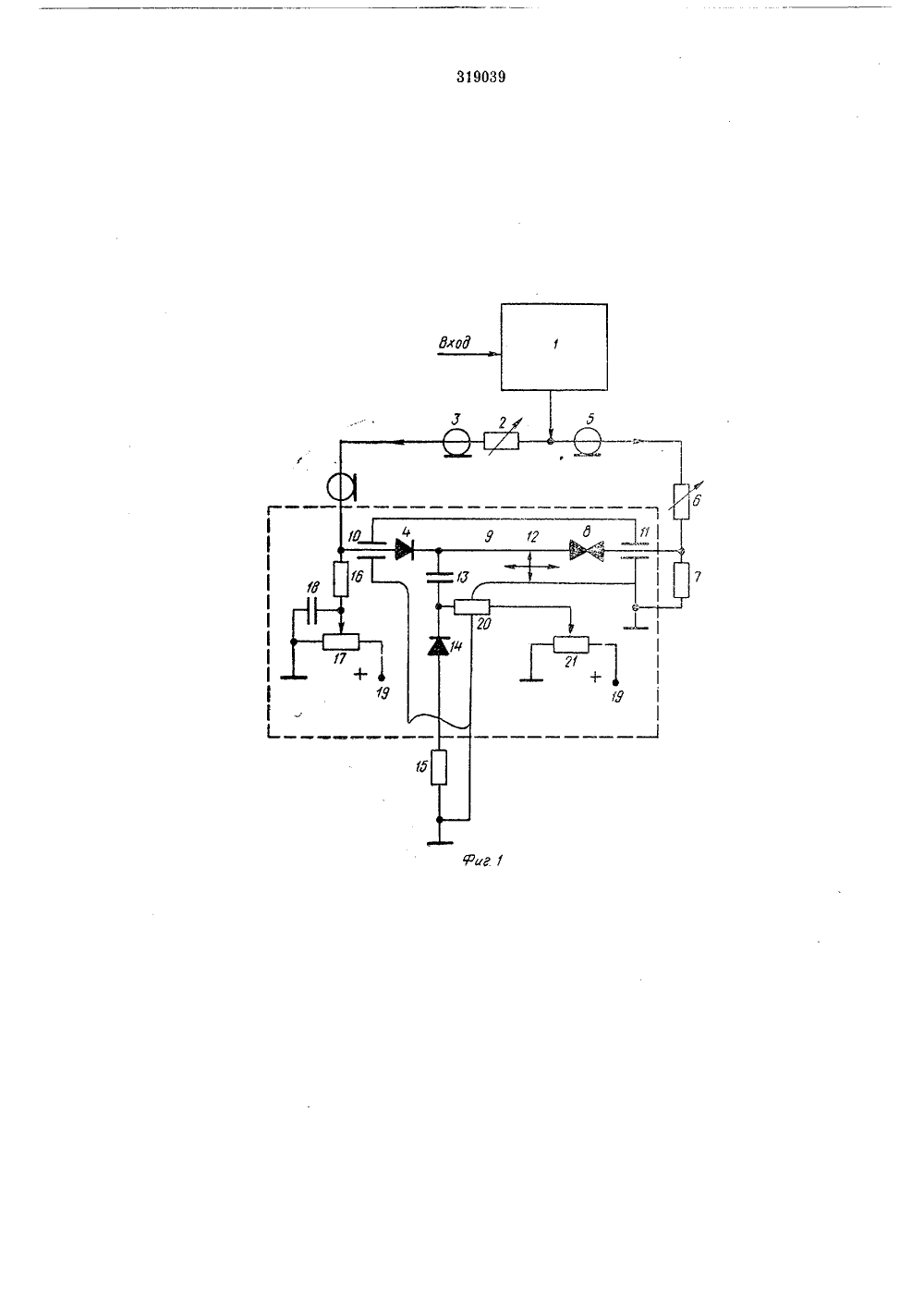

ЗВО 39 Союз Советских Социалистических Республик; Н 03 Ь 7/1 1 1/18 присоединением заявкиКоюитет по делаюизобоетений и откоыт пои Совете тлинистоо риоритетпубликованоата опублико. Лати Заявител НЕРАТОР СТРОБИРУЮЩИХ ИМПУЛЬСО Известны генераторы бирующих коротких импульсов, постро те на диодах с накоплением заряда.Такие устройства не обеспечивают получения импульсов небольшой длительности, которые необходимы для радиоизмерительной техники.Цель изобретения - уменьшить длительность стробирующих импульсов. Это достигается тем, что один конец линии передачи, в центральный проводник которой включен диод с накоплением заряда, частично замкнут и соединен с отрезком линии передачи, в центральный проводник которой включен диод, обладающий эффектом Ганна. При этом второй конец отрезка шунтирован конденсатором и подключен через регулируемое сопротивление к генератору запускающих импуль- сов строеннь На фиг ма устрой граммы си К выхо пульсов ч и кабель заряда, а диод 8 с включены ложных кльная схенные диаающих им тивление 2 акоплениех ель б,7 -иоды 4 и 8 противопо ии, Конць. 1 приведена принцства; на фиг. 2 - вргналов.ду генератора 1 запускерез регулируемое сопро3 подключен диод 4 с нчерез кабель 5 и делитанновским эффектом. Дв центральную жилу 9опцов коаксиальной лин отрезка закрыты конструтивными емкостями 10 и 11. Центральная жила замкнута передвижной перемычкой 12 с внешним экраном и связана с оконечной нагрузкой 15 через после довательно соединенные конденсатор 13 иограничительный диод 14. Диод 4 имеет цепь прямого смещения, состоящую из сопротивлений 1 б, 17, конденсатора 18 и источника 19, диод 14 имеет цепь обратного смещения, со стоящую из сопротивлений 20, 21 и источника 19. В случае применения генератора стробирующих импульсов в преобразователе стробоскоппческого осциллографа роль диода 14 может выполнять смесительный диод пре образователя, конденсатор 13 при этом служит запоминающей емкостью.В исходном состоянии диод 4 смещен впрямом направлении через сопротивление 1 б.Импульсом отрицательной полярности, подан О ным через кабель 3, диод 4 смещаетсявобратном направлении. На фиг, 2 а сплошной линией показано падение напряжения Ут(1) на диоде 4, если диод идеальный; пунктирной линией - У(1) с учетом свойств диода с накоп лением заряда.На фиг. 2 б изображен наблюдаемый сигнал (11(1) в точке соединения диода 4 и,конденсатора 13, образующийся в результате переходного процесса в короткозамкнутом от- ЗО резке линии (участок от диода 4 до перемычки 12) при резком восстановлении обратного сопротивления диода 4 за время .На фиг. 2 в изображен сигнал У 2(г), наблюдаемый в той же точке, что и сигнал Е/1(1), но образующийся в результате действия диода 8, когда на него поступает отрицательный импульс от генератора 1. Роль колебательного контура выполняет участок линии диод 8 - перемычка 12, Делитель 7 включен для создания пизкоомного внутреннего сопротивления источника, питающего диод 8. Делителем 6 устанавливается амплитуда питающего импульса, которая должна быть больше порога генерации диода 8. Необходимое относительное временное положение сигналов У 1(1) и Ь(1) устанавливается подбором длины соединительных кабелей 3 и 5, а также сопротивлением 17, Лмпл 11 туда сигнала У 1 (Г) регулируется сопротивлением 2.На фиг. 2 г показан суммарный сигнал Е/1 + У(1), который через, конденсатор 13 подается на диод 14. РС-цепью, состоящей из конденсатора 13, диода 14 и нагрузки 15, производится частичное дифференцирование сигнала У 1(1), Диод 14 выполняет роль амплитудного ограничителя. Уровень ограничения устанавливается сопротивлением 21.На фиг. 2 д показан сиГпал Уых(1) ня Оконечной нагрузке 15. Как видно из диаграммы, ДЛИтЕЛЬНОСтЬ ВЫХОДНОГО ВИДЕОИМПУЛЬСЯ Твь в предлагаемом генераторе может быть значительно меньше 12. Генерация СВЧ колебаний в виде радиоимпульса на диодах с ганновским эффектом в схеме с резонансной системой возможна вплоть до миллиметровых волн. Эффективно используется для этой цели режим ограниченного пространственного заряда. Сравнительно медленное нарастание амплитуды СВЧ колебаний в таких системах (за 5 - 15 периодов), как видно из диаграммы, в предлагаемой схеме не имеет принципиального значения.10Предмет изобретенияГенератор стробирующих импульсов, содержащий генератор запускающих импуль сов, отрезок закороченной линии передачи, вцентральный проводник которой включен диод с накоплением заряда с цепью его прямого смещения, отрезок линии передачи, в центральный проводник которой включен диод, 20 обладающий эффектом Ганна, и ограничительный диод с цепью его обратного смещения, отличаюиийся тем, что, с целью уменьшения длительности стробирующих импульсов, один конец линии передачи, в централь ный проводник которой включен диод снакоплением заряда, частично замкнут и соединен с отрезком линии передачи, в центральный проводник которой включен диод, облада 1 ощий эффектом Ганна, при этом второй 30 конец упомянутого отрезка шунтирован конденсатором и подключен через регулируемое сопротивление к генератору запускающих импульсов.319039 икова едакт Изд. Мо 1492 Тираж 473 Подписное лам изобретений и открытий при Совете Министров СССР осква, Ж, Раушская наб д. 4/5 ография, пр. аз 3788/12ИИПИ Комитета оставитель А. Мехред Л. Богдано Корректоры: М. Коробова и Т. Бабакина
