Керосиновый фонарь для проектирования непрозрачных предметов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 2602
Автор: Бурый
Текст

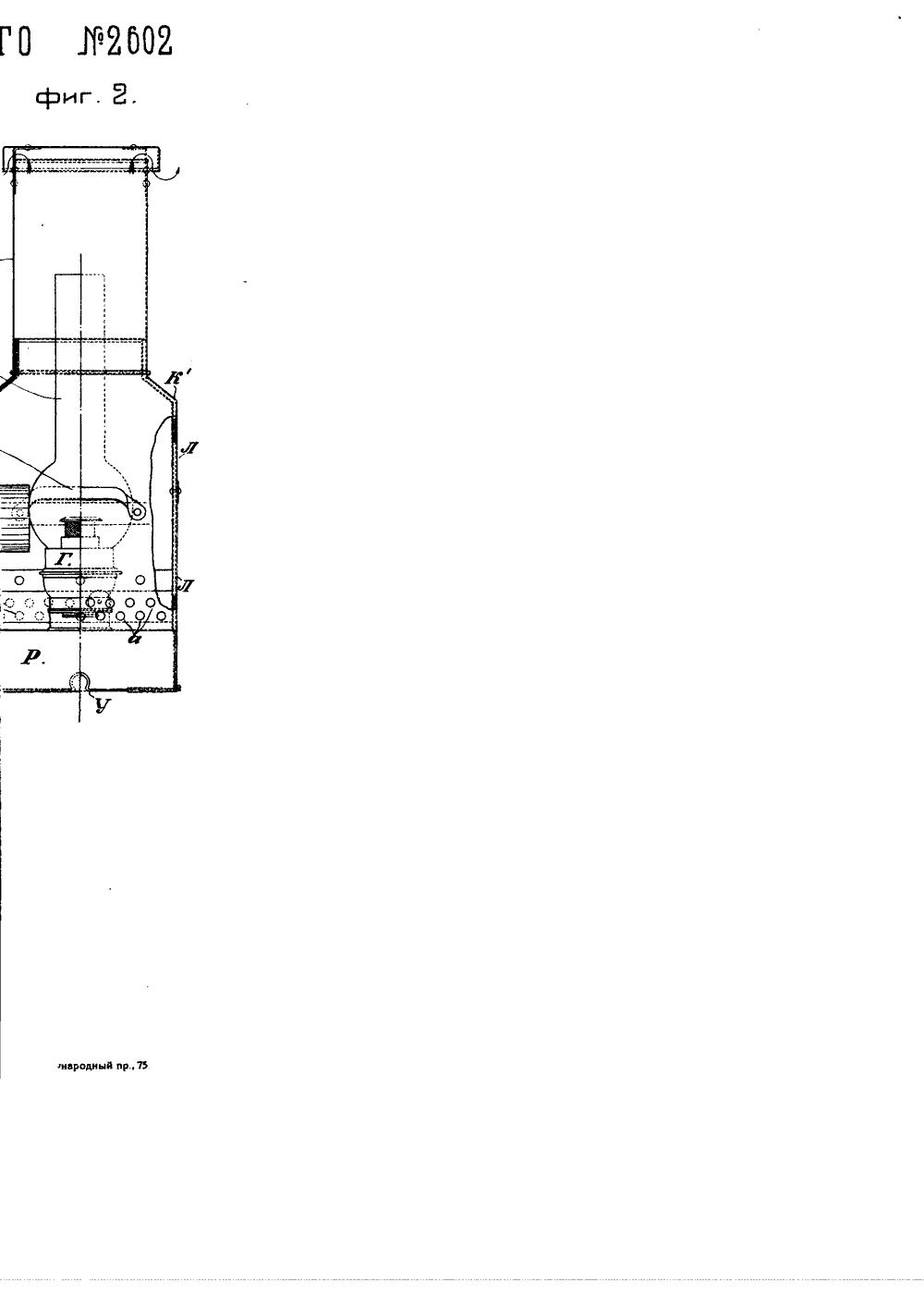

Класс 42 Ь . 12602 НТ НА ИЗОБРЕТЕНИЕ ИСАН рования непро ового фонаря для проек зрачных предмето е атенту И. Л. Бурого,заяв. св сентября 1925 год аявленному д,4234 выдаче патента опубликовано 81 марта 1927 г. Действие патент распространяется на 15 лет от 31 марта 1927 г. ПРЕДМЕТ ПАТЕНТА 1. Керосиновый фона рования непрозрачных рактеризующийся тем, из плоского четырехуг рь для проектипредметов, хачто он состоит льного резерПредлагаемое изобретение пред; назначается, главным образом, длядеревни и имеет целью проектировать на экране, без помощи диапозитивов, непрозрачные предметы, как, например, иллюстрации из журналов, книг и т. п., а также колосья, листья и т. п.На фиг. 1 изображен вид сзади и продольный разрез фонаря, на фиг.2 - вид его сбоку и продольный разрез и на фиг. 3 - вид его сверху, со следующими обозначениями: С - ламповое стекло, Г - керосиновая горелка, Р - резервуар для керосина, 3 - пружинный зажим, П - пробка в резервуаре, О - обектив, К - щит, К- корпус фонаря, У - задвижка, Б - ручка фонаря, Л, Л - отверстие, к которому прикладывается проектируемый предмет, А, А, А - вентиляци нные отверстия.Предлагаемый фонарь состоит из плоского четырехугольного резервуара Р для керосина, с двумя керосиновыми горелками Г, Г, Между лампами расположено отверстие для наливания керосина, закрывающееся ввинчивающейся пробкой П. Внутренние стенки кожуха снабжены покрышкой из азбеста с наложенным на него слем гипса, который шлифуется для лучшего отражения. Задняя продольная стенка корпуса снабжена отверстием Л, Л, которое служит для прикладывания к нему и зажима при помощи пружинных зажимов 3, 3 проектируемого предмета. Передняя стенка корпуса снабжена обективом О, На резервуар Р надет несущий вытяжную трубу Т корпус К 1 фонаря; последний закрепляется к резервуару Р задвижками У. Щиты К прикрывают вентиляционные отверстия А, А, А, от прохождения света из прибора наружу. Стенки корпуса снабжены ручками Б, Б, которые служат для снимания корпуса К фонаря.вуара Р для керосина с двумя керосиновыми горелками Г, Г, на который надет несущий вытяжную трубу Т корпус К фонаря, закрепляемый к резервуару Р задвижками У и снабженный на передней стенке обективом О и на задней продольной стенке отверстием л", Я, служащим для прикладывания к нему и зажимания при помощи пружинных зажимов 3, 3 проектируемого предмета.2, В охарактеризованном в п. 1 фонаре снабжение внутренних стенок кожуха покрышкой из азбеста с наложенным на него отшлифованным слоем гипса.
