Калибратор фазы

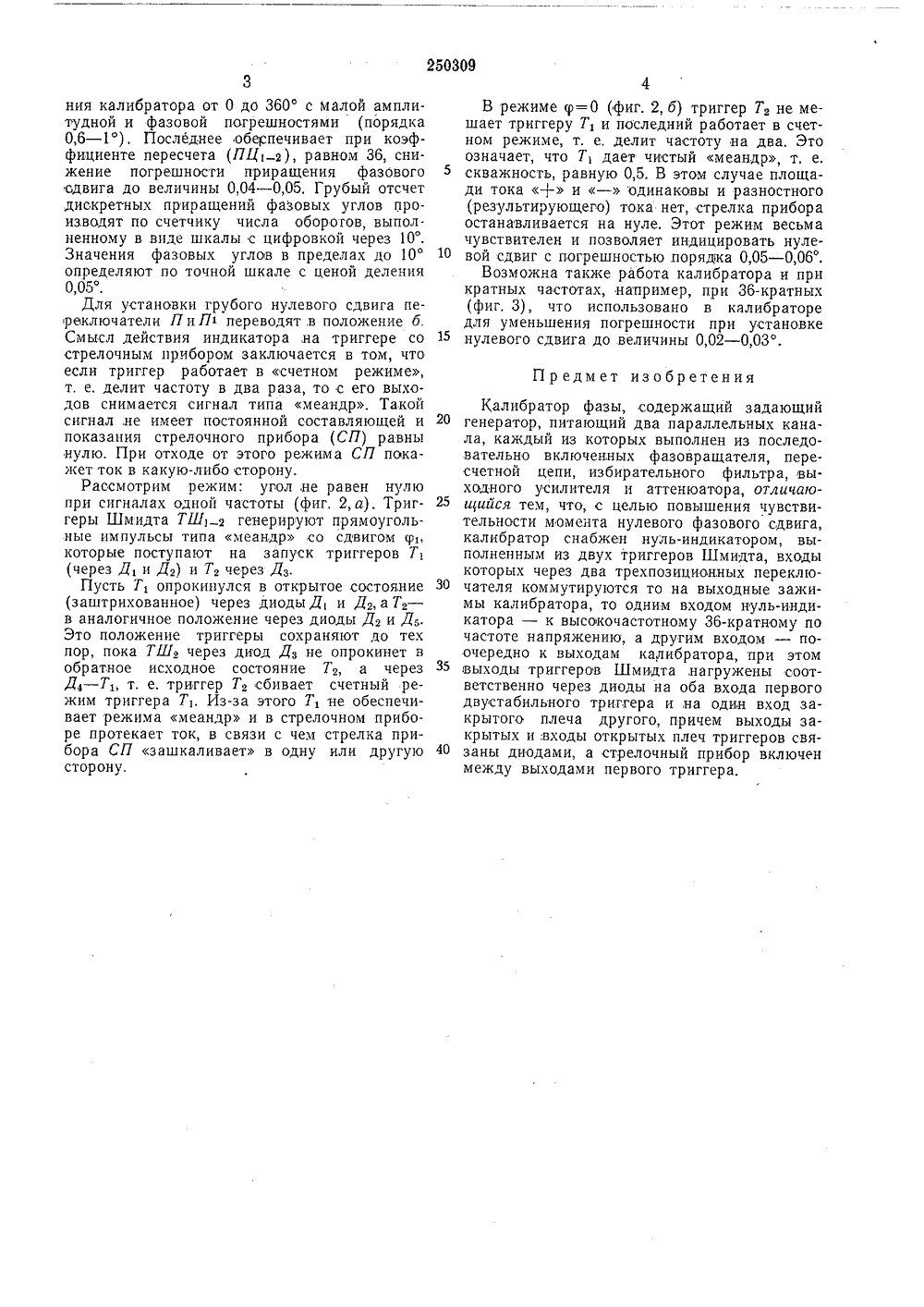

250309 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскнк Социалнстическиа Республикч 1 и ФР Зависимое от авт, свидетельстваЗаявлено 08.Ч 11,1968 (Щ 1253942/18-10) Кл. 21 е, 36/03 вкиприсоединением К 6 01 гК 621,316.727(088.8) ПриоритетОпубликовано 12.Ч 111.1969, Бюллетень2Дата опубликования описания 19.1.1970 Комитет по деламизобретений н открыти оеете Министров СССР Авторыизобретени. А, Кравченко, Е. Д, Колтик, Н, Н, Левенгаген, Б, Ю Ю. В, Никитин и В, П. Большаков лин,аявител РАТОР ФАЗЫ Изобретение относится к области электрических измерений, а именно,к устройствам, задающим образцовые фазовые сдвиги при поверке электронных фазометров.Известные калибраторы фазы, содержащие задающий генератор, питающий два параллельных канала, каждый из которых выполнен из последовательно включенных фазовращателя, пересчетной цепи, избирательного фильтра, выходного усилителя и аттенюатора, имеют недостаточно высокую чувствительность момента нулевого фазового сдвига.Предлагаемый калибратор фазы позволяет повысить чувствительность момента, нулевого фазового сдвига за счет того, что он снабжен нуль-индикатором, выполненным из двух триггеров Шмидта, входы которых через два трех- позиционных переключателя коммутируются то на выходные зажимы калибратора, то одним входом нуль-индикатора к высокочастотному 36-кратному по частоте напряжению, а другим входом - поочередно к выходам калибратора, при этом выходы триггеров Шмидта нагружены соответственно через диоды на оба входа первого двустабильного триггера и на один вход закрытого плеча другого, причем выходы закрытых и входы открытых плеч триггеров связаны диодами, а стрелочный прибор включен между выходами первого триггера,2На фиг. 1 представлена олок-схема описываемого калибратора фазы; на фиг. 2 и 3 - диаграммы напряжений для различных режимов его работы.Задающий генератор (ЗГ) включен на входы трех фазовращателей: неградуированного (НФ), градуированного (ГФ) и вспомогательного (ВФ). С выходов неградуированного и градуированного фазовращателей сигналы по ступают в два идентичных канала, выполненных из последовательно включенных пересчетной цепи ПЦ 2, избирательного фильтра ИФ 2, выходного усилителя ВУ з и аттенюатора А 1 з. Индикатор нулевого сдвига вы полнен на двух триггерах Т 2 с диоднымисвязями (диоды Д а) и триггерах Шмидта ТШ 1 е. Стрелочный прибор СП включен на входы одного триггера Тз. Переключатели П и П 1 с тремя положениями а, б, в осущест вляют подключение входов ТШ, и ТШз ковходам У 1 и 1/либо ТШ, к выходу вспомогательного фазовращателя ВФ, а ТШз - поочередно к 11 и тз,Калибратор работает следующим образом.25 Изменение на 360 фазы напряжения, поступающего в один из каналов деления частоты, приводит к изменению фазы напряжения выходного усилителя на 10. Применение индуктвьных бесконтактных фазовращателей 30 позволяет изменять фазу выходного напряже3ния калибратора от 0 до 360 с малой амплитудной и фазовой погрешностями (порядка 0,6 - 1), Последнее обе 1 спечивает при коэффициенте пересчета (ПЦ ), равном 36, снижение погрешности приращения фазового сдвига до величины 0,04 - 0,05. Грубый отсчет дискретных приращений фазовых углов производят по счетчику числа оборотов, выполненному в виде шкалы с цифровкой через 10. Значения фазовых углов в пределах до 10 определяют по точной шкале с ценой деления 0,05.Для установки грубого нулевого сдвига переключатели ПиП 1 переводят в положение б. Смысл действия индикатора,на триггере со стрелочным прибором заключается в том, что если триггер работает в счетном режиме, т, е, делит частоту в два раза, то с его выходов снимается сигнал типа меандр. Такой сигнал,не имеет постоянной составляющей и показания стрелочного прибора (СП) равны нулю. При отходе от этого режима СП покажет ток в какую-либо сторону.Рассмотрим режим: угол,не равен нулю при сигналах одной частоты (фиг, 2,а), Триггеры Шмидта ТШ,генерируют прямоугольные импульсы типа меандр со сдвигом 1, которые поступают на запуск триггеров Т 1 (через Д, и Д 2) и Т, через ДзПусть Т, опрокинулся в открытое состояние (заштрихованное) через диоды Д, и Дг, а Т, - в аналогичное положение через диоды Д 2 и Д 5. Это положение триггеры сохраняют до тех пор, пока ТШ. через диод Дз не опрокинет в обратное исходное состояние Т 2, а через Д 4 - Т т, е. триггер Т, сбивает счетный режим триггера Тг Из-за этого Т, не обеспечивает режима меандр и в стрелочном приборе протекает ток, в связи с чем стрелка прибора СП зашкаливает в одну или другую сторону,В режиме г=О (фиг. 2, б) триггер Т 2 не мешает триггеру Т 1 и последний работает в счетном режиме, т. е. делит частоту на два. Это означает, что Т, дает чистый меандр, т. е, скважность, равную 0,5. В этом случае площади тока + и-одинаковы и разностного (результирующего) тока нет, стрелка прибора останавливается на нуле. Этот режим весьма чувствителен и позволяет индицировать нуле вой сдвиг с погрешностью порядочка 0,05 - 0,06.Возможна также работа калибратора и прикратных частотах, например, при 36-кратных (фиг. 3), что использовано в калибраторе для уменьшения погрешности при установке 15 нулевого сдвига до величины 0,02 - 0,03,Предмет изобретенияКалибратор фазы, содержащий задающий 20 генератор, питающий два параллельных канала, каждый из которых выполнен из последовательно включенных фазовращателя, пере- счетной цепи, избирательного фильтра, выходного усилителя и аттенюатора, отличаю бийся тем, что, с целью повышения чувствительности момента нулевого фазового сдвига, калибратор снабжен нуль-индикатором, выполненным из двух триггеров Шмидта, входы которых через два трехпозиционных переклю- ЗО чателя коммутируются то на выходные зажимы калибратора, то одним входом нуль-индикатора - к высокочастотному 36-кратному по частоте напряжению, а другим входом - поочередно к выходам калибратора, при этом выходы триггеров Шмидта, нагружены соответственно через диоды на оба входа первого двустабильного триггера и,на один вход закрытого плеча другого, причем выходы закрытых и,входы открытых плеч триггеров свя заны диодами, а стуелочный прибор включенмежду выходами первого триггера.250309 лучац У=У Случао У=О 9 и Г Составите черенко орректоры: В. Петрова и М. Коробова Мало едакгоо С. Хейф хред ипография, пр, Сапунова,аказ 3715/8 Тираж 480 Подписи Миннст ов ССС НИИПИ Комитета по делам изобретений и открытий при Совете Министров Москва Ж-З 5, Раушская наб д. 4/5
