Замковое соединение половин разъемных форм

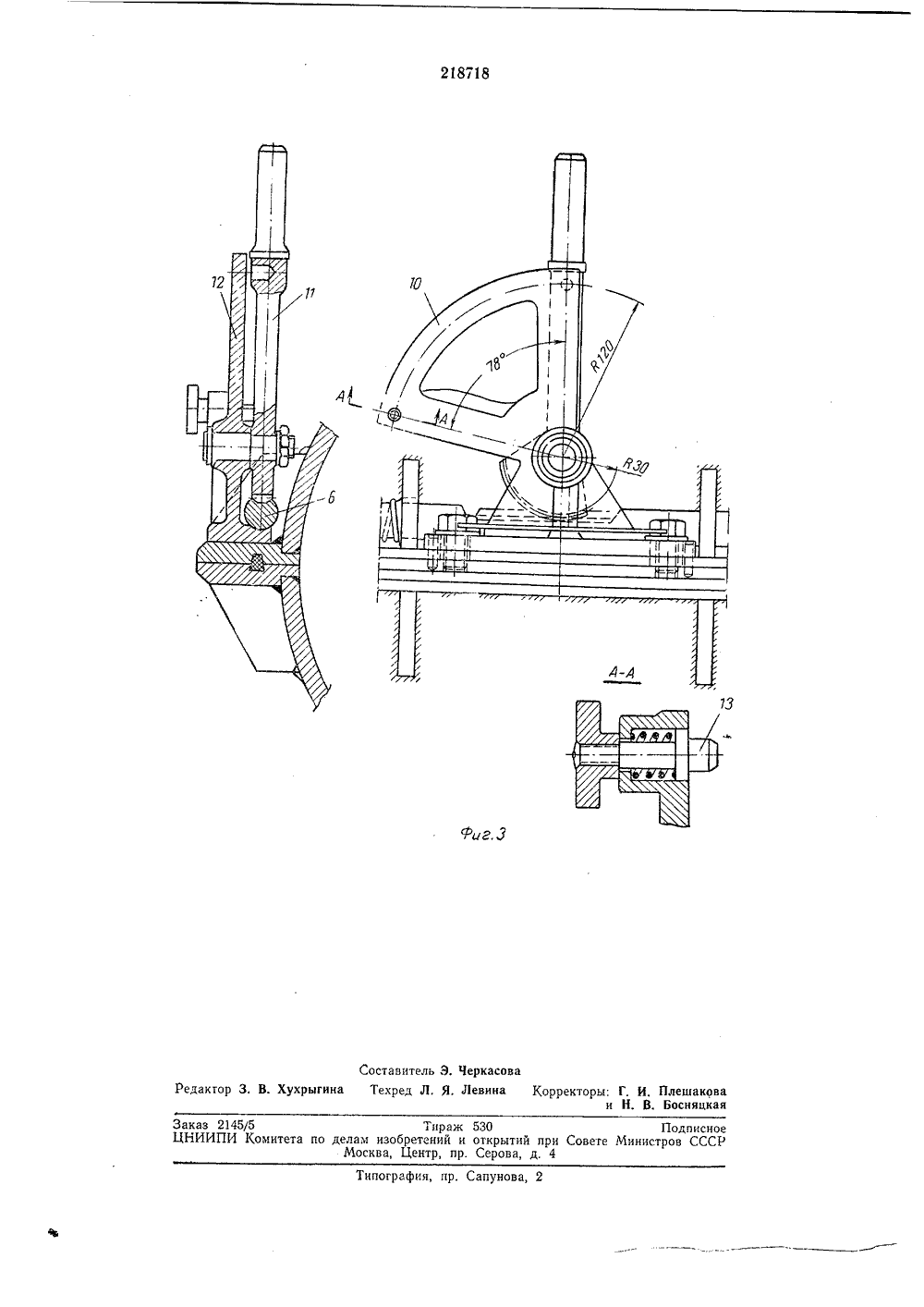

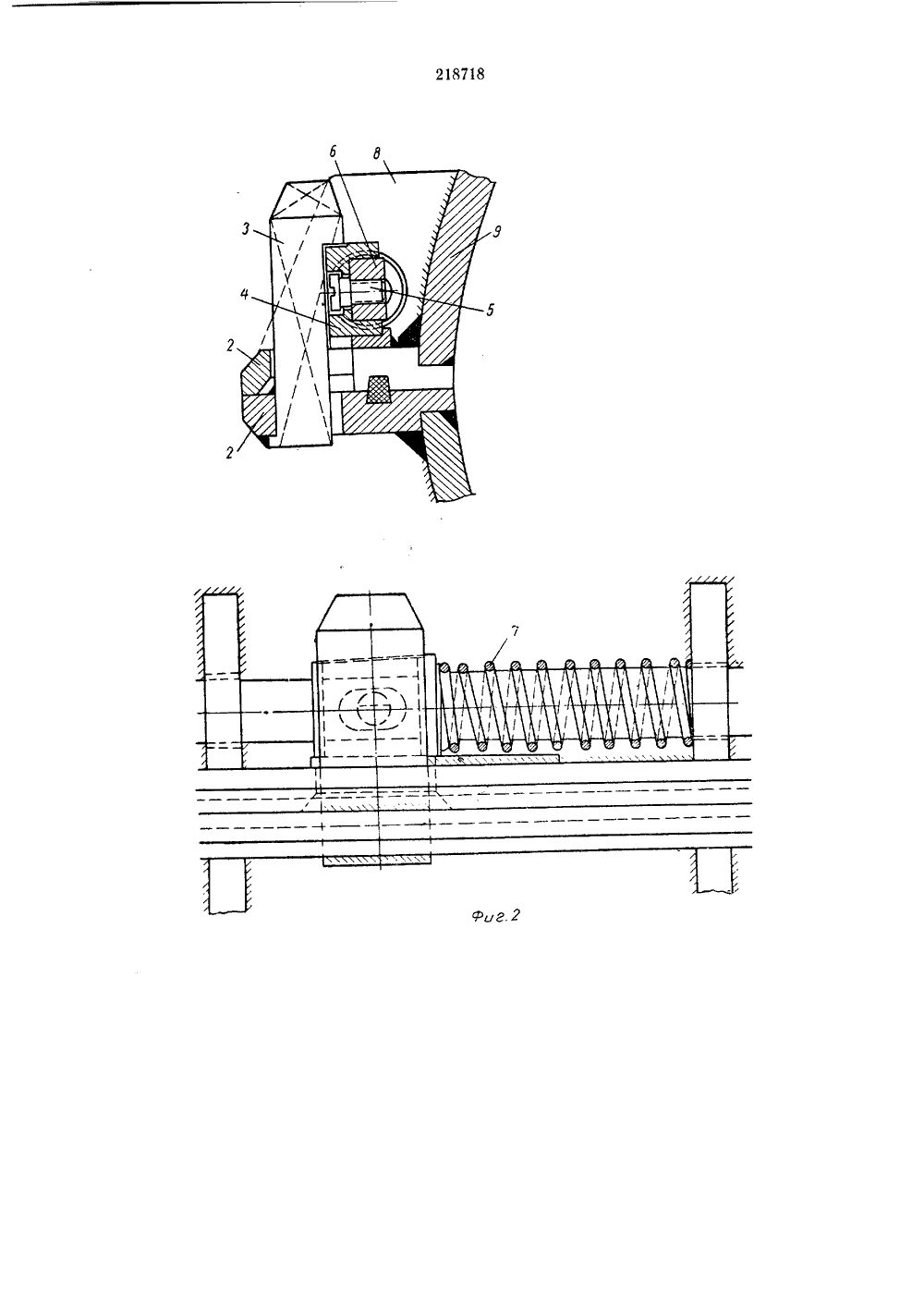

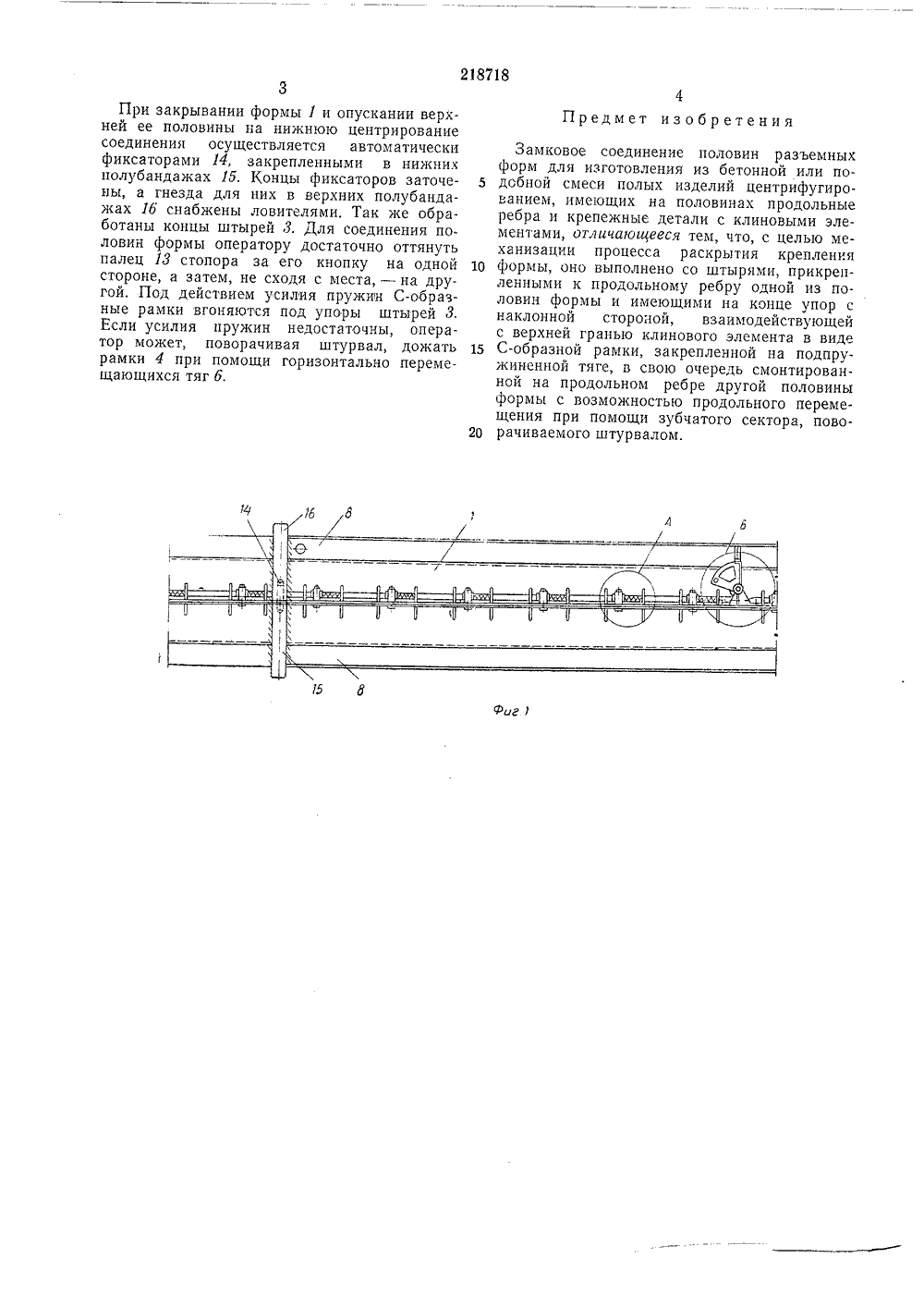

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 238 У 8 Союа Советских Социалистических РеспубликЗависимое от авт, свидетельстваЗаявлено 21.Ч 1.1965 ( 1013457/29-14)с присоединением заявкиПриоритет л. 80 а, 56/10 1 ПК В 28 с комитет по делам изобретений и открытий при Совете Министров СССРубликовано 17,Ч.1968. Бюллетень17 та опубликования описания 15.И 11,196 693.814.26;666.97(088.8) Автортзобретени И мано явитель ЗАМКОВОЕ СОЕДИНЕНИЕ ПОЛОВИН РАЗЪЕМНЫХ ФОРМЛЯ ИЗГОТОВЛЕНИЯ ИЗ БЕТОННОЙ ИЛИ ПОДОБНОЙ СМЕСПОЛЫХ ИЗДЕЛИЙ ЦЕНТРИФУГИРОВАНИЕМ сть разъемнойзамковое соеух проекцияходпружиненной На фиг. 1 изображена чаформы, вид сбоку; на фиг. 2 -динение половин формы в двна фиг, 3 - ручной привод птяги в двух проекциях.Разъемная форма 1 имеетпродольные ребра 2. К продоодной из половин формы прик3 прямоугольного сечения. на половинахльному ребру еплены штыри3 Изобретение относится к замковым соединениям половин разъемных форм для изготозления из бетонной или подобной смеси полых изделий центрифуги ров анием, применяемым на заводах железобетонных конструкций. 5Известные замковые соединения подобного типа обладают тем недостатком, что процесс их раскрытия не механизирован.Предложенное замковое соединение выполнено со штырями, прикрепленными к продоль. 10 ному ребру одной из половин формы и имеющими на конце упор с наклонной стороной, взаимодействующей с верхней гранью клинового элемента в виде С-образной рамки, закрепленной на подпружиненной тяге. Тяга 15 смонтирована на продольном ребре другой половины формы с возможностью продольного перемещения при помощи зубчатого сектора, поворачиваемого штурвалом. Это позволяет механизировать процесс раскрытия 20 Штыри имеют на конце упор с наклонной стороной. Этот упор взаимодействует с верхней гранью клинового элемента в виде С-образной рамки 4, которая специальным винтом 5 закреплена на тяге 6, снабженной пружиной 7. Тяга смонтирована на продольном ребре другой половины формы. Пружина одним торцом упирается через шайбу в С-образную рамку 4, а другим - в ребро жест. кости 8, закрепляющее продольное ребро 2 на обечайке 9 верхней половины формы.В средней части тяги б имеется зубчатая рейка. Ее зубцы сцепляются с зубцами сектора 10 на нижнем конце рычага 11, свободно насаженного на палец кронштейна 12. Последний двумя застопоренными проволокой болтами закреплен на продольном ребре 2 верхней части формы 1 и фиксируется двумя штифтами. Штифты удерживаются от выпадания из своих гнезд шайбами.Для раскрытия крепления формы, которое производится после твердения бетона, оператор поворачивает рычаг 11 на определенный угол. Пружины 7 при этом сжимаются. Рычаг 11 застопоривается подпружиненным пальцем 13, для чего оператор оттягивает па. лец 13 за кнопку и затем отпускает. Конец пальца входит в гнездо на рычаге 11. После этого можно снимать верхнюю половину формы 1 с нижней.3При закрывании формы 1 и опускании верхней ее половины на нижнюю центрирование соединения осуществляется автоматически фиксаторами 14, закрепленными в нижних полубандажах 15. Концы фиксаторов заточены, а гнезда для них в верхних полубандажах 16 снабжены ловителями. Так же обработаны концы штырей 3. Для соединения половин формы оператору достаточно оттянуть палец 13 стопора за его кнопку на одной стороне, а затем, не сходя с места, - на другой. Под действием усилия пружинки С-образные рамки вгоняются под упоры штырей 3. Если усилия пружин недостаточны, оператор может, поворачивая штурвал, дожать рамки 4 при помощи горизонтально перемещающихся тяг 6. Предмет изобретения Замковое соединение половин разъемныхформ для изготовления из бетонной или по добной смеси полых изделий центрифугированием, имеющих на половинах продольные ребра и крепежные детали с клиновыми элементами, отличающееся тем, что, с целью механизации процесса раскрытия крепления 10 формы, оно выполнено со штырями, прикрепленными к продольному ребру одной из половин формы и имеющими на конце упор с наклонной стороной, взаимодействующей с верхней гранью клинового элемента в виде 15 С-образной рамки, закрепленной на подпружиненной тяге, в свою очередь смонтированной на продольном ребре другой половины формы с возможностью продольного перемещения при помощи зубчатого сектора, пово рачиваемого штурвалом.218718Уия, 3Составитель Э. Черкасова Ре акто 3. В. Хухрыгина Техред Л. Я, Левина Корректоры; Г. И, Плешаковаи Н. В. Босняцкая аказ 2145/5 Тираж 530 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр, Серова, д, 4Типография, пр. Сапунова,
