Установка для разрезания статорных и роторных колец электродвигателей

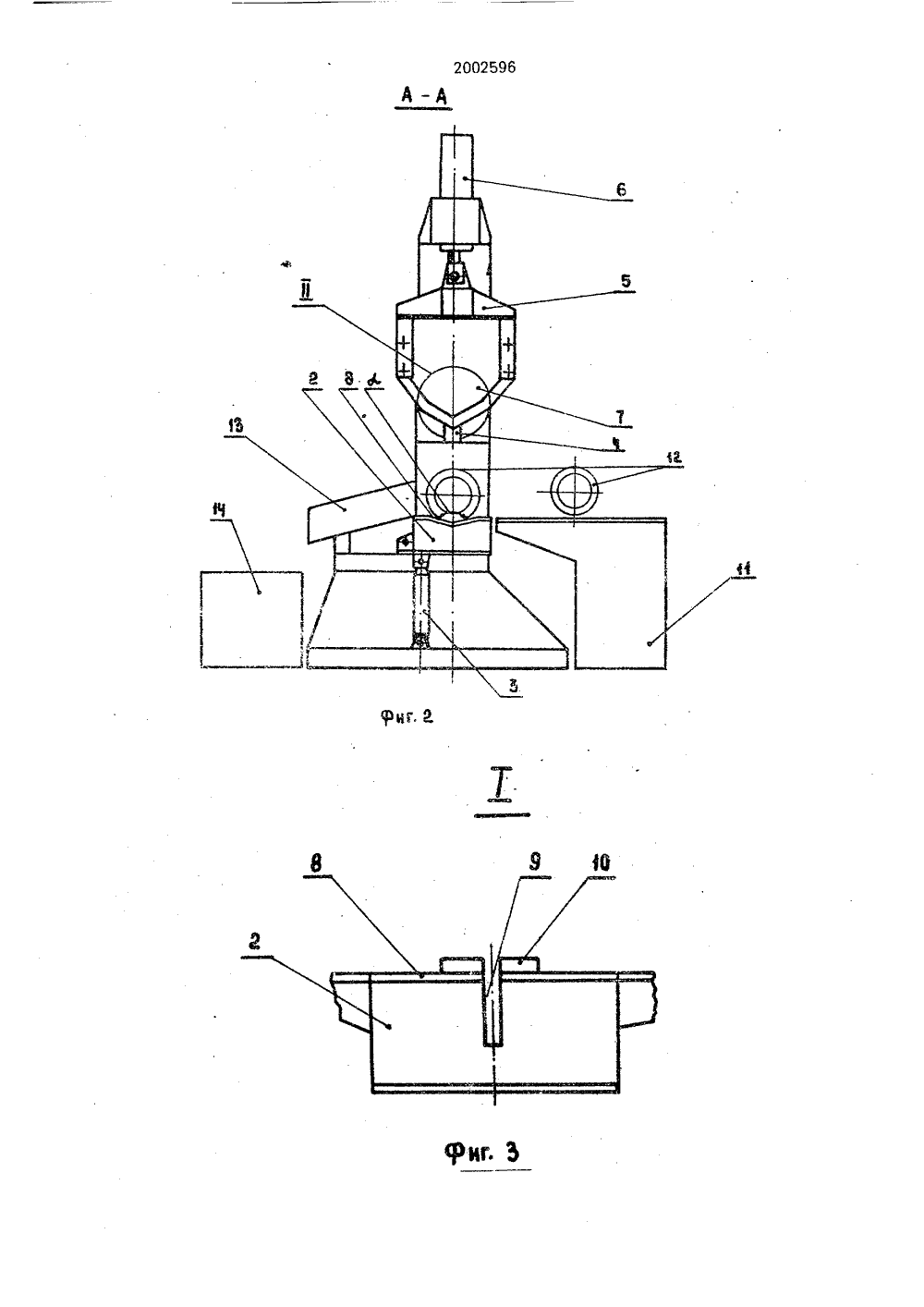

(71) Научно-исследовательский и проектный институт по вторичным черным металлам(73) Козадеров Владимир Иванович; Тяжин ВикторДмитриевич; Лепилин Виктор Макарович; НауменкоАнатолий Александрович; Бойков Борис ВасильевичПопов Владимир Павпович; Ворошилин Виктор Васипьевич; Кутузов Апександр Владимиро(54) УСТАНОВКА ДЛЯ РАЗРЕЗАНИЯНЫХ И РОТОРНЫХ КОЛЕЦ ЭЛЕКТРТЕЛЕЙ(57) Использование: машиностроениеизобретения: устройство содержит станлом 2, механизм реза в виде траверсырежущая часть которого состоит изкромок, образующих между собойВерхняя часть стола 2 состоит из двуплоскостей 8. В столе 2 выполнены прступы 5 ил. вичСТАТОРОДВИГАОПИСАНК ПАТЕНТУ Сущностьину со сто - 5 с ножом 7несколькитупой угол х наклонны орезь и выИзобретение относится к машиностроению, в частноси к оборудованию для переработки металлолома, а именно лома электродвигателей.Известно устройство для разрезания статоров электродвигателей, содержащее станину со столом и опорным узлом, механизм реза.Известное устройство имеет низкую производительность, так как распиливание статорного кольца производится путем возвратно-поступательного движения пилы,Цель изобретения - повышение производительностиНа фиг. 1 изображена предлагаемая установка, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узелна фиг. 1; на фиг, 4 - узелна фиг. 2; на фиг. 5 - разрез Б-Б на Фиг,4.Установка содержит станину 1 с шарнирно закрепленным на ней столом 2, гидроцилиндр 3, шток которого шарнирно соединен со столом 2, направляющие 4 с траверсой 5, гидроцилиндр 6, шток которого шарнирно соединен с траверсой 5, нож 7, закрепленный на траверсе 5.Верхняя часть стопа 2 состоит из двух наклонных плоскостей 8, образующих между собой тупой угол й. вершина которого направлена вниз. На столе 2 имеется прорезь 9 для захода ножа 7, По предельным краям прорези 9 закреплены выступы 10, Режущая часть ножа 7 состоит из четырех кромах, которые образуют между собой тупые углы, Две противоположные боковые грани ножа 7 образуют между собой угол, который составляет 10 О.Установка снабжена подставкой 11 для приема колец 12, склиэем 13 для удаления разрезанных колец 12 и коробом 14 для их йакоплении;Установка работает следующим образом.Статорное или роторное кольцо 12 краном укладывают на подставку 11, поверхность которой находится на одном уровне с поверхностью стола 2. Далее кольцо 12 накатывают на стол 2 и устанавливают на на 5 10 15 20 25 30 40 45 клонные выступы 10 таким образам, что приблизительно середина кольца 12 совпадает с прорезью 9 стола 2, При этом концы кольца свисают над наклонными плоскостями 8, а ось статорного (роторного) кольца оказывается перпендикулярной плоскости ножа 7, Далее оператор включает кнопку "Пуск", и шток гидроцилиндра 6 начинает перемещать траверсу 5 с ножом 7 в направляющих 4. При подходе траверсы 5 с ножом 7 к кольцу 12 вначале происходит внедрение вершины ножа 7 между пластинами электротехнической стали кольца 12, а разрезание медных обмоток осуществляется боковыми кромками., при этом лезвие ножа 7, перемещаясь вниз, производит разрезание, а не сминанив медной обмотки,Кольцо 12 фиксируе гся на столе 2 выступами 10 и боковыми кромками ножа 7, что не позволяет кольцу 12 смещаться в сторону, Угол между боковь 1 ми гранями ножа 7 в поперечном сечении менее 10", этим уменьшается трение ножа 7 о пластины кольца 12 при резании. В процессе разрезания кольца 12 происходит его постепенное разламывание на две части, пои этом оба конца кольца 12 опускаотся к наклонным плоскостям 8 стола 2, образуя угол между енутренн ми плоскостями половинок кольца 12, который определяется углом между гранями ножа 7 в г 1 оперечном сечении, этим устраняется боковов трение ножа 7 о пластины кольца 12 и его эаклинивание,Прорезь 9 в столе 2 позволяет опускаться ножу 7 ниже выступов 10 при полном разрезании кольца 12, После опускания кромок ножа 7 в прорезь 9 ниже уровня выступов 10 процесс резания заканчивается, и траверса 5 с ножом 7 возвращается в верхнее положение, Далев вклоча 1 от гидрацллиндр 3, и стол 2 вместе с разрезанными частями кольца 12 опрокидывается, при этом половинки скатываются со стола 2 на склиз 13 и далее в накопительный короб 14, после чего стол 2 опускается, и на этом цикл заканчивается,(5 б) Авторское свидетельство СССР И. 979034, кл, В 23 О 21/00, 1984.Ф о р м у л а и 3 о б р е т е н и я 50 противоположными гранями ножа в попеУСТАНОВКА ДЛЯ РАЗРЕЗАНИЯ СТА- речном сечении составляет не более 10, ТОРНЫХ И РОТОРНЫХ КОЛЕЦ ЭЛЕКТРО- при этом опорный узел выполнен в виде ДВИГАТЕЛЕЙ, содержащая станину с стола, шарнирно закрепленного на станиопорным узлом, механизм реза в виде тра- не с возможностью наклона. причем верхверсы с ножом, имеющей возможность 55 няя часть стола состоит из двух наклонных возвратно-поступательного перемещения, плоскостей, образующих между собой туотличвющаяся тем, что режущая часть но- пой угол, вершина которого направлена жа выполнена в виде ломаной линии с ту- вниз, кроме того, в столе выполнена пропыми углами наклона участков, резь для захода ножа, а по краям прорези сопряженных между собой, а угол между выполнены выступы, А-А 20025962002596 Составитель Е.КолядинаТехред М. Моргентал Корректор М.Петрова Т. Горячев Реда аказ 32 13035, Москва,Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ТиражНПОПодписноиск" Роспатента
