Устройство для создания токов сигналов в линии электропередачи

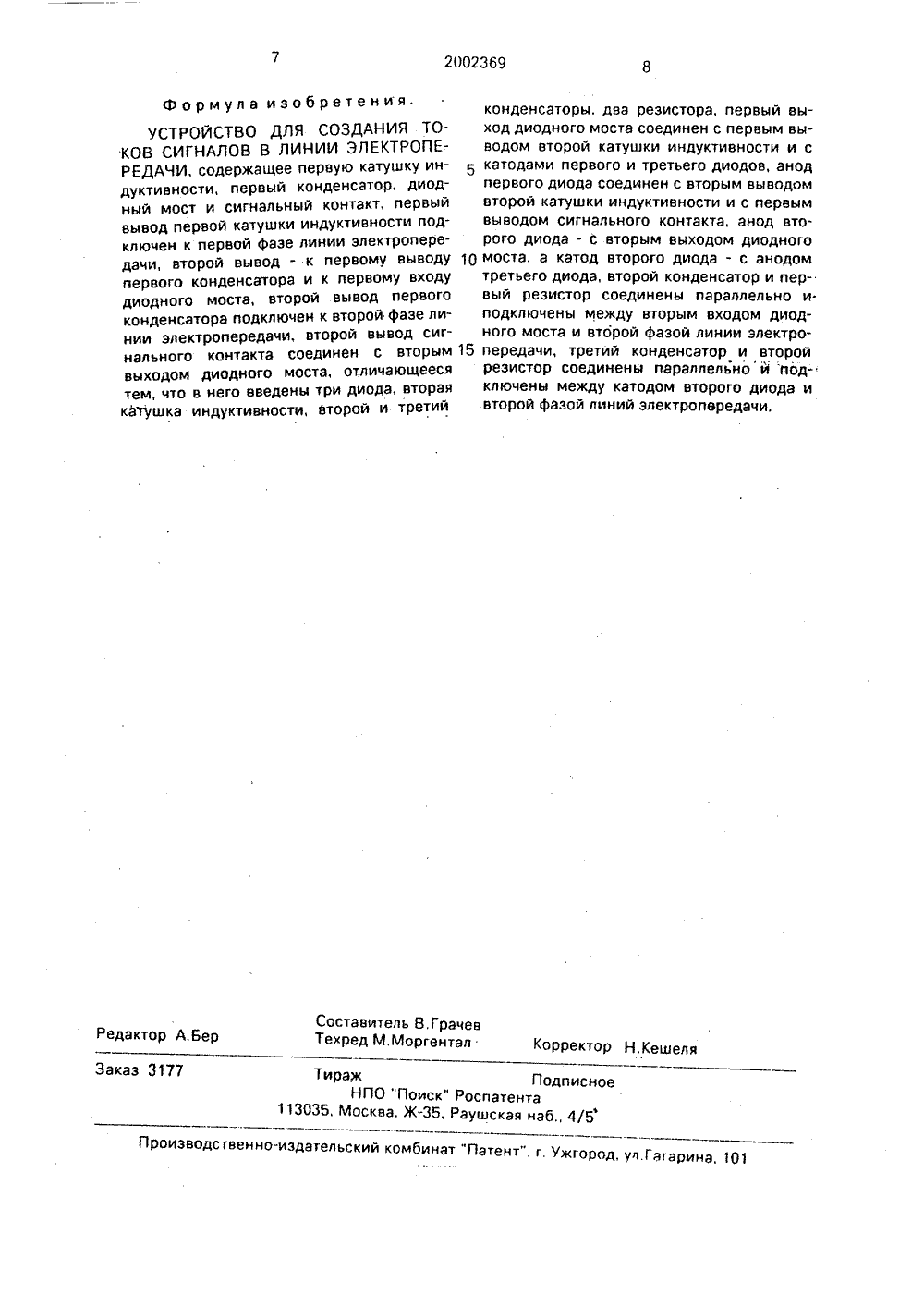

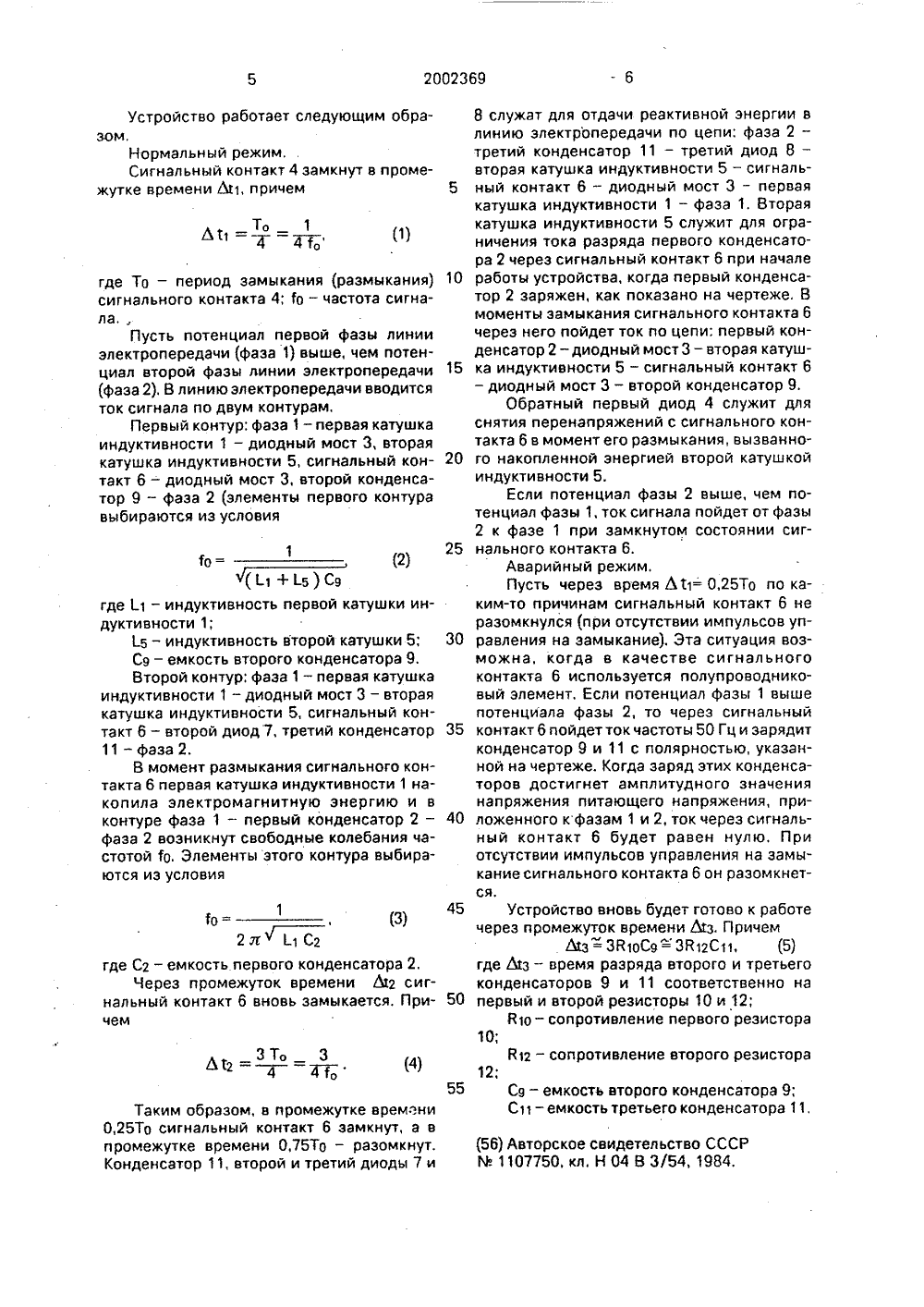

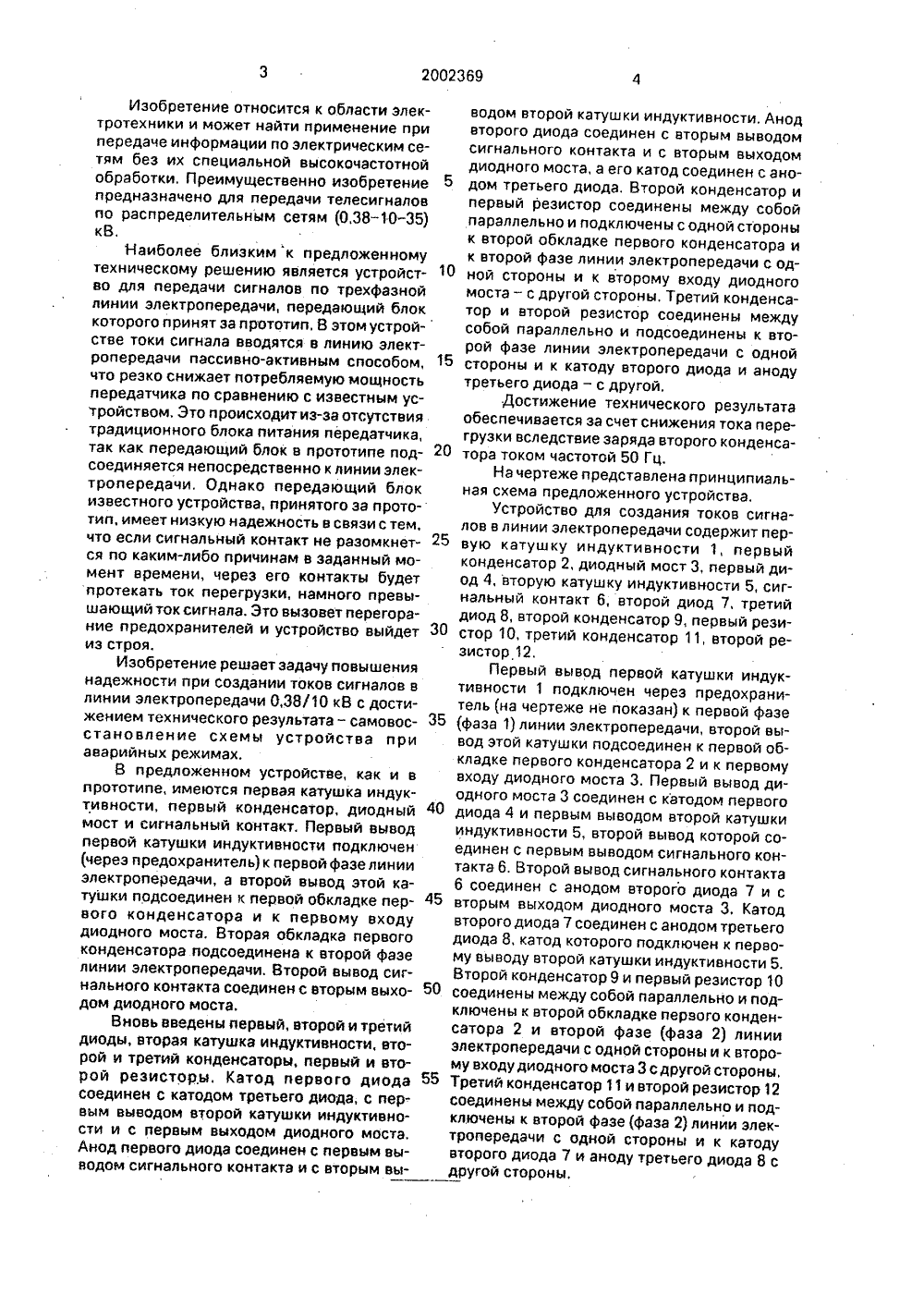

(51) Н 04 В 3 54 ОПИСАНИЕ ИЗОБРЕТЕНИ К ПАТЕН Комитет Российской Федерации по патентам и товарным знакам(71) Всесоюзный научно-исследовательский институт электрификации сельского хозяйства;Научно-производственный кооперативный центр(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ТОКОВСИГНАЛОВ В ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ(57) Использование: в электротехнике при передачеинформации по электрическим сетям без их специалькой высокочастотной обработки. Преимущественно изобретение предназначено для передачителесигналов по распределительным сетям (038 -10 - 35) кВ. Сущность изобретения: устройство содержит две катушки индуктивности 1, 5, три конденсатора 2, 9, 11, диодный мост 3, два резистора 10, 12, сигнальный контакт 6, три диода 4, 7, 8. Первый выход диодного моста соединен с первым выводом второй катушки индуктивности и с катода - ми первого и третьего диодов, анод первого диода соединен с вторым выводом второй катушки индуктивности и с первым выводом сигнального контакта, анод второго диода соединен с вторым выходом диодного моста, а катод второго диода соединен с анодом третьего диода, второй конденсатор и пер - вый резистор соединены параллельно и подключены между вторым входом диодного моста и второй фазой линии электропередачи, третий конденсатор и второй резистор соединены параллельно и подключены между катодом второго диода и второй фазой линии .электропередачи. Цепь изобретения - повышение надежности при создании токов сигналов в линии электропередачи 0,38/10 кВ с достижением технического результата - самовосстановление схемы устройства при аварийных режиИзобретение относится к области электротехники и может найти применение припередаче информации по электрическим сетям без их специальной высокочастотнойобработки, Преимущественно изобретение 5предназначено для передачи телесигналовпо распределительным сетям (0,38-10-35)кВ.Наиболее близким к предложенномутехническому решению является устройство для передачи сигналов по трехфазнойлинии электропередачи, передающий блоккоторого и ринят за прототип. В этом устройстве токи сигнала вводятся в линию электропередачи пассивно-активным способом,что резко снижает потребляемую мощностьпередатчика по сравнению с известным устройством, Это происходит из-за отсутствиятрадиционного блока питания передатчика,так как передающий блок в прототипе подсоединяется непосредственно к линии электропередачи, Однако передающий блокизвестного устройства, принятого за прототип, имеет низкую надежность в связи с тем,что если сигнальный контакт не разомкнется по каким-либо причинам в заданный момент времени, через его контакты будетпротекать ток перегрузки, намного превышающий ток сигнала, Это вызовет перегорание предохранителей и устройство выйдет 30из строя,Изобретение решает задачу повышениянадежности при создании токов сигналов влинии электропередачи 0,38/10 кВ с достижением технического результата - самовосстановление схемы устройства приаварийных режимах.В предложенном устройстве, как и впрототипе, имеются первая катушка индуктивности, первый конденсатор, диодный 40мост и сигнальный контакт. Первый выводпервой катушки индуктивности подключен(через предохранитель) к первой фазе линииэлектропередачи, а второй вывод этой катушки подсоединен к первой обкладке первого конденсатора и к первому входудиодного моста. Вторая обкладка первогоконденсатора подсоединена к второй фазелинии электропередачи. Второй вывод сигнального контакта соединен с вторым выходом диодного моста.Вновь введены первый, второй и третийдиоды, вторая катушка индуктивнасти, второй и третий конденсаторы, первый и второй резисторы. Катод первого диода 55соединен с катодом третьего диода, с первым выводом второй катушки индуктивности и с первым выходом диодного моста.Анод первого диода соединен с первым выводом сигнального контакта и с вторым выводом второй катушки индуктивности, Анод второго диода соединен с вторым выводом сигнального контакта и с вторым выходом диодного моста, а его катод соединен с анодом третьего диода. Второй конденсатор и первый резистор соединены между собой параллельно и подключены с одной стороны к второй обкладке первого конденсатора и к второй фазе линии электропередачи с одной стороны и к второму входу диодного моста - с другой стороны. Третий конденсатор и второй резистор соединены между собой параллельно и подсоединены к второй фазе линии электропередачи с одной стороны и к катоду второго диода и аноду третьего диода - с другой.Достижение технического результата обеспечивается за счет снижения тока перегрузки вследствие заряда второго конденсатора током частотой 50 Гц.На чертеже представлена принципиальная схема предложенного устройства.Устройство для создания токов сигналов в линии электропередачи содержит первую катушку индуктивности 1, первый конденсатор 2, диодный мост 3, первый диод 4, вторую катушку индуктивности 5, сигнальный контакт 6, второй диод 7, третий диод 8, второй конденсатор 9, первый резистор 10, третий конденсатор 11, второй резистор 12.Первый вывод первой катушки индуктивности 1 подключен через предохранитель (на чертеже не показан) к первой фазе (фаза 1) линии электропередачи, второй вывод этой катушки подсоединен к первой обкладке первого конденсатора 2 и к первому входу диодного моста 3. Первый вывод диодного моста 3 соединен с катодом первого диода 4 и первым выводом второй катушки индуктивности 5, второй вывод которой соединен с первым выводом сигнального контакта 6. Второй вывод сигнального контакта 6 соединен с анодом второго диода 7 и с вторым выходом диодного моста 3, Катод второго диода 7 соединен с анодом третьего диода 8, катод которого подключен к первому выводу второй катушки индуктивности 5.Второй конденсатор 9 и первый резистор 10 соединены между собой параллельно и подключены к второй обкладке первого конденсатора 2 и второй фазе (фаза 2) линии электропередачи с одной стороны и к второму входу диодного моста 3 с другой стороны, Третий конденсатор 11 и второй резистор 12 соединены между собой параллельно и подключены к второй фазе (фаза 2) линии электропередачи с одной стороны и к катоду второго диода 7 и аноду третьего диода 8 с другой стороны20023 б 9 Составитель В Грачев Техред М,Моргентал Редактор А.Бер Корректор Н.Кешеля Заказ 3177 Тираж Подписное НПО "Поиск" Роспатента 113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Формула изобретения.УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ТОКОВ СИГНАЛОВ В ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ, содержащее первую катушку индуктивности, первый конденсатор. диодный мост и сигнальный контакт, первый вывод первой катушки индуктивности подключен к первой фазе линии электропередачи, второй вывод - к первому выводу первого конденсатора и к первому входу диодного моста, второй вывод первого конденсатора подключен к второй фазе линии электропередачи, второй вывод сигнального контакта соединен с вторым выходом диодного моста, отличающееся тем, что в него введены три диода, вторая кагушка индуктивности, йторой и третий конденсаторы, два резистора, первый выход диодного моста соединен с первым выводом второй катушки индуктивности и с 5 катодами первого и третьего диодов, анодпервого диода соединен с вторым выводом второй катушки индуктивности и с первым выводом сигнального контакта, анод второго диода - с вторым выходом диодного 10 моста, а катод второго диода - с анодомтретьего диода, второй конденсатор и первый резистор соединены параллельно и.подключены между вторым входом диод- ного моста и второй фазой линии электро передачи, третий конденсатор и второйрезистор соединены параллельно й подключены между катодом второго диода и второй фазой линий электропвредачи.
