Виброизолятор

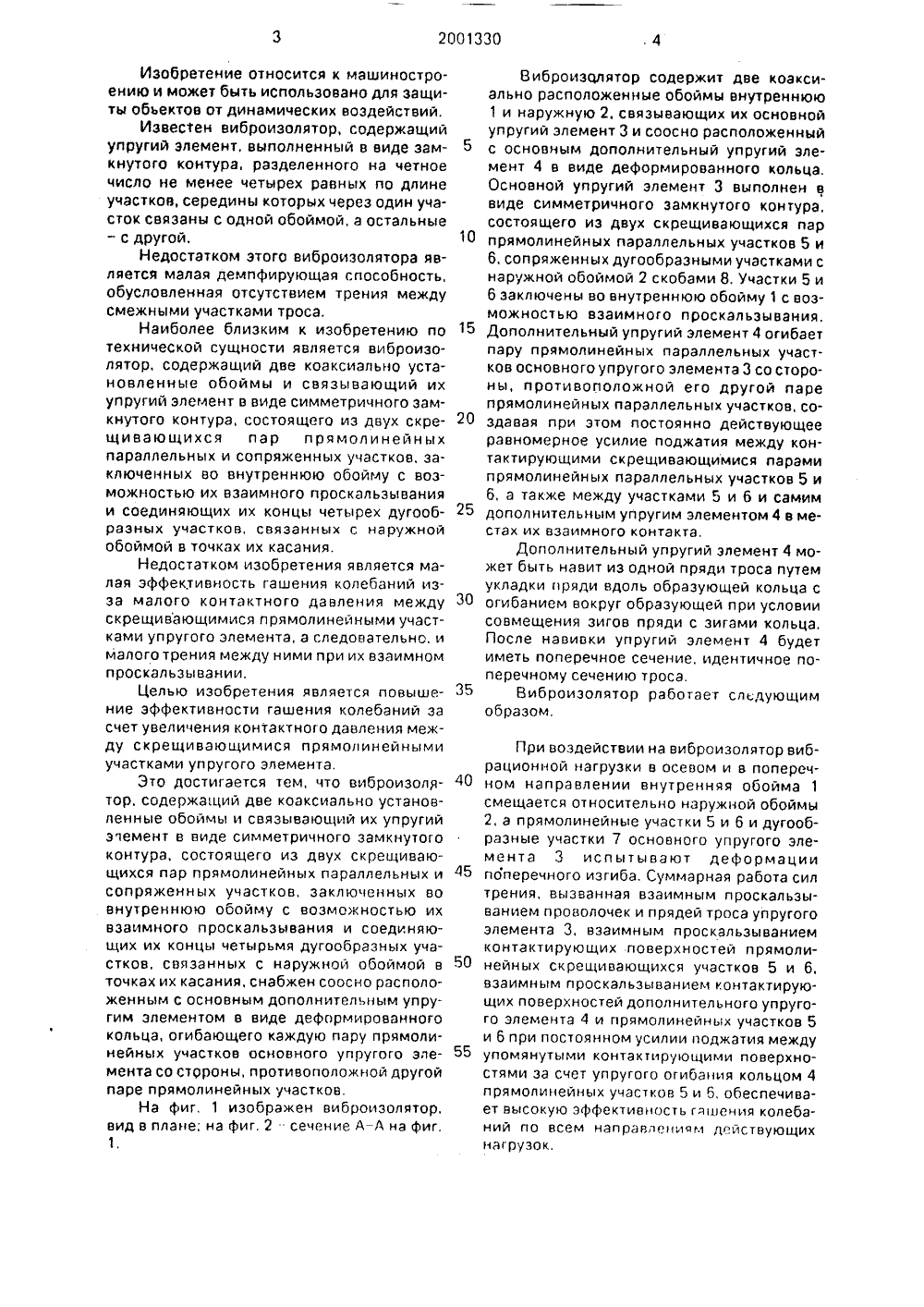

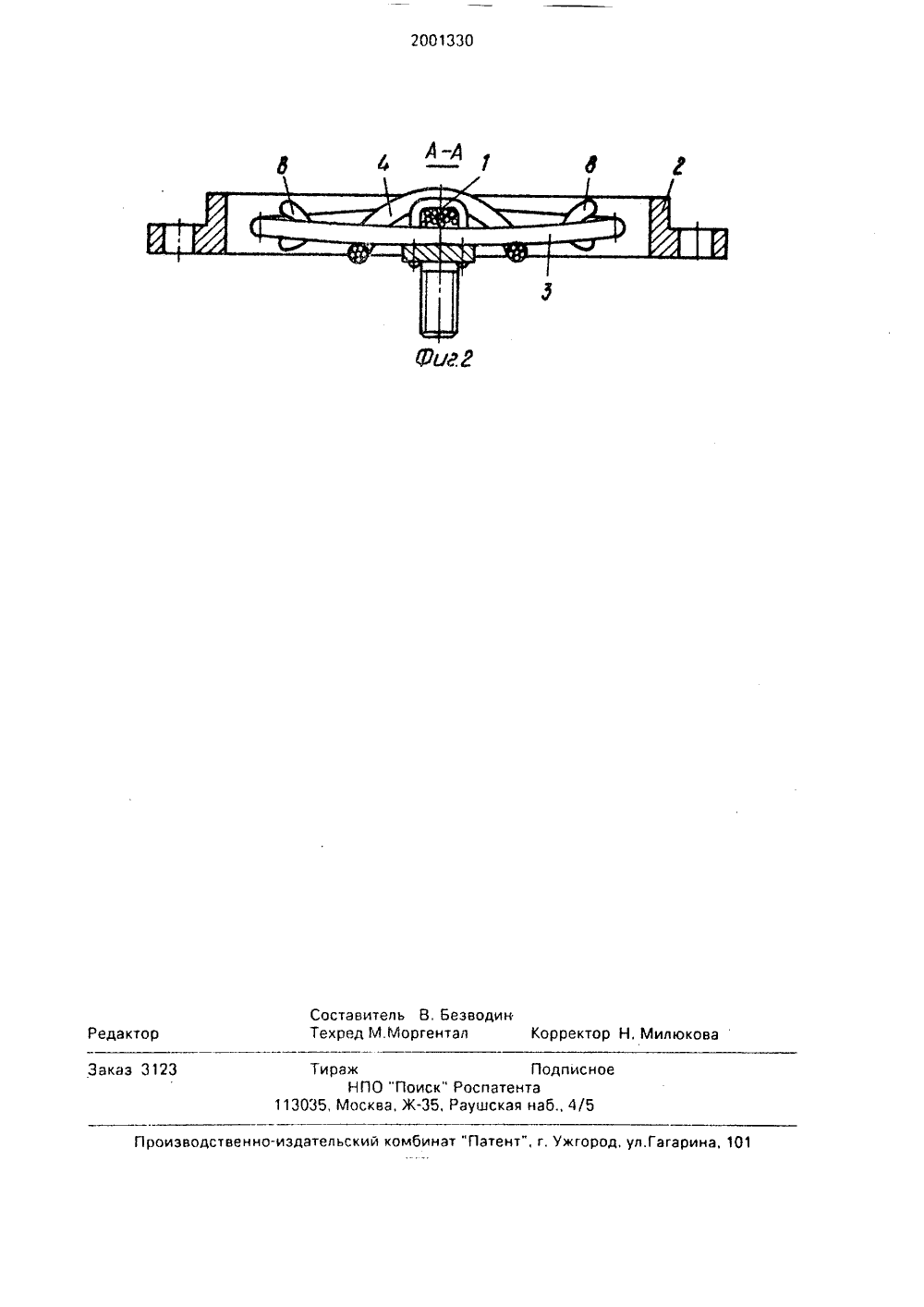

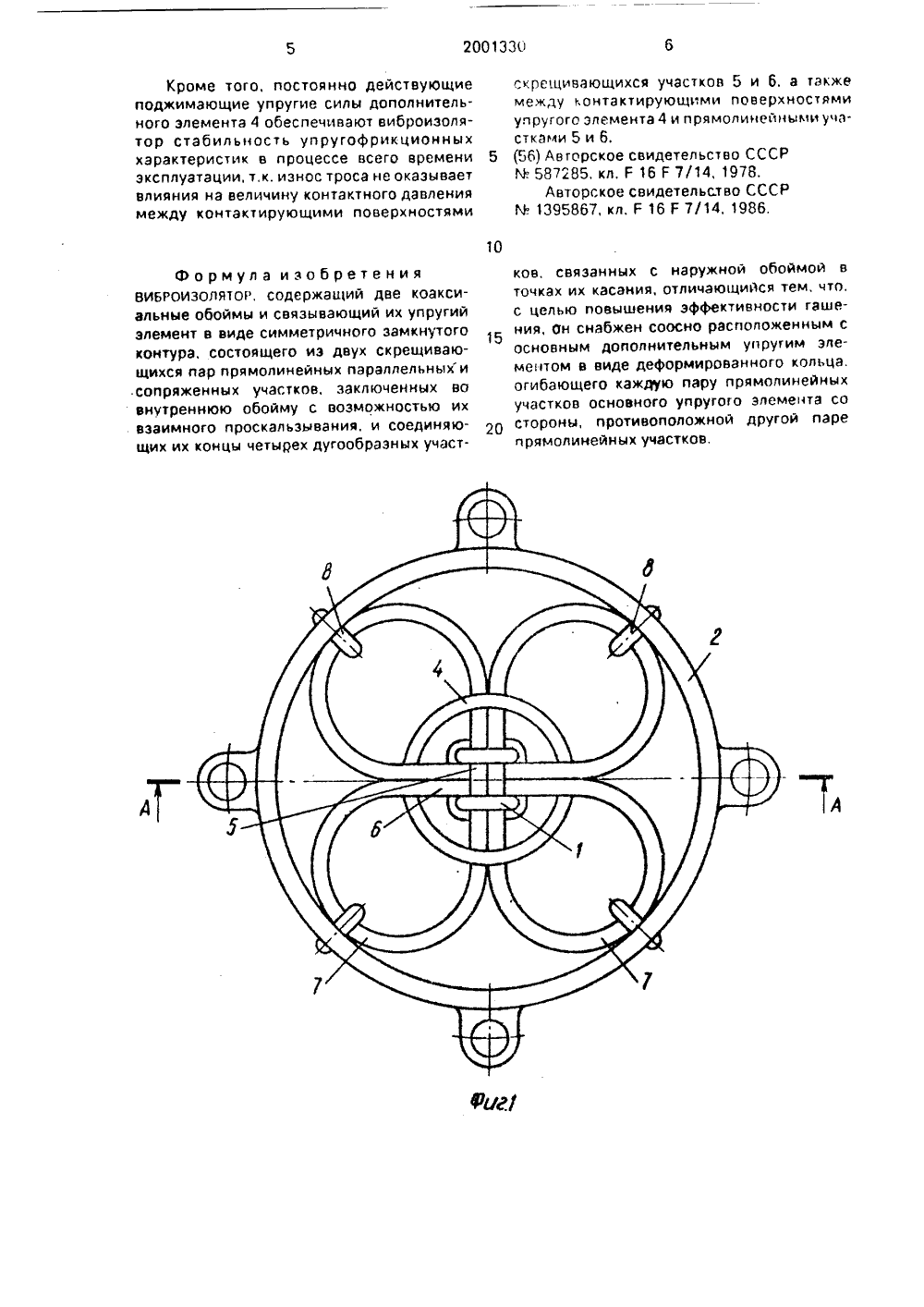

ПИСАНИЕ ИЗОБРЕТЕН ПАТЕН ский Комитет Российской Федерация о патентам и товарнъвю анака(71) Самарский государственный аэрокосмичеуниверситет(72) Безводин ВА Лазуткин ГВ(73) Самарский государственный аэрокосмическийуниверситет(57) Исползове: в машиностропри защите от динамических воз пю Ю 1 ри 3 ВИЛД.С 1(51) 1 Р 7 14 ность изобретения: виброизолятор содержит две коаксиально установленные обоймы и связывающий их упругий элемент, Упругий элемент имеет симметрично замкнутый контур, состоящий из двух скрещивающихся пар прямолинейных параллельных участков, концы которых связаны дугообразными участкаае. Допоаетельный упругий элемент имеет форму деформированного кольца, огибающего каждую пару прямолинейных участков основного упругого элемента со стороны, противоположной другой паре прямолинейных участков 2 ил.40 45 50 55 Изобретение относится к машиностроению и может быть использовано для защиты объектов от динамических воздействий.Известен виброизолятор, содержащий упругий элемент. выполненный в виде замкнутого контура, разделенного на четное число не менее четырех равных по длине участков, середины которых через один участок связаны с одной обоймой, а остальные - с другой.Недостатком этого виброизолятора является малая демпфирующая способность, обусловленная отсутствием трения между смежными участками троса,Наиболее близким к изобретению по технической сущности является виброизолятор, содержащий две коаксиально установленные обоймы и связывающий их упругий элемент в виде симметричного замкнутого контура, состоящего из двух скрещивающихся пар прямолинейных параллельных и сопряженных участков, заключенных во внутреннюю обойму с возможностью их взаимного проскальзывания и соединяющих их концы четырех дугообразных участков, связанных с наружной обоймой в точках их касания.Недостатком изобретения является малая эффективность гашения колебаний изза малого контактного давления между скрещивающимися прямолинейными участками упругого элемента, а следовательно, и малого трения между ними при их взаимном проскальзывании.Целью изобретения является повышение эффективности гашения колебаний за счет увеличения контактного давления между скрещивающимися прямолинейными участками упругого элемента,Это достигается тем, что виброизолятор, содержащий две коаксиально установленные обоймы и связывающий их упругий элемент в виде симметричного замкнутого контура, состоящего из двух скрещивающихся пар прямолинейных параллельных и сопряженных участков, заключенных во внутреннюю обойму с возмокностью их взаимного проскальзывания и соединяющих их концы четырьмя дугообразных участков, связанных с наружной обоймой в точках их касания, снабжен соосно расположенным с основным дополнительным упругим элементом в виде деформированного кольца, огибающего каждую пару прямолинейных участков основного упругого элемента со стОроны, противоположной другой паре прямолинейных участков,На фиг, 1 изображен виброизолятор, вид в плане; на фиг, 2 - сечение А-А на фиг, 1,5 10 15 20 25 30 35 Виброизолятор содержит две коаксиально расположенные обоймы внутреннюю 1 и наружную 2. связывающих их основной упругий элемент 3 и соосно расположенный с основным дополнительный упругий элемент 4 в виде деформированного кольца. Основной упругий элемент 3 выполнен в виде симметричного замкнутого контура, состоящего из двух скрещивающихся пар прямолинейных параллельных участков 5 и б, сопряженных дугообразными участками с наружной обоймой 2 скобами 8. Участки 5 и б заключены во внутреннюю обойму 1 с возможностью взаимного проскальзывания. Дополнительный упругий элемент 4 огибает пару прямолинейных параллельных участков основного упругого элемента 3 со стороны, противоположной его другой паре прямолинейных параллельных участков, создавая при этом постоянно действующее равномерное усилие поджатия между контактирующими скрещивающимися парами прямолинейных параллельных участков 5 и б, а также между участками 5 и б и самим дополнительным упругим элементом 4 в местах их взаимного контакта.Дополнительный упругий элемент 4 мокет быть навит из одной пряди троса путем укладки пряди вдоль образующей кольца с огибанием вокруг образующей при условии совл 1 ещения зигов пряди с зигами кольца, После навивки упругий элемент 4 будет иметь поперечное сечение, идентичное поперечному сечению троса.Виброизолятор работает следующим образом,При воздействии на виброизолятор вибрационной нагрузки в осевом и в поперечном направлении внутренняя обойма 1 смещается относительно наружной обоймы 2, а прямолинейные участки 5 и б и дугообразные участки 7 основного упругого элемента 3 испытывают деформации поперечного изгиба. Суммарная работа сил трения, вызванная взаимным проскальзыванием проволочек и прядей троса упругого элемента 3, взаимным проскальзыванием контактирующих поверхностей прямолинейных скрещивающихся участков 5 и б, взаимным проскальзываниел 1 контактирующих поверхностей дополнительного упругого элел 1 ента 4 и прямолинейных участков 5 и б при постоянном усилии поджатия между упомянутыми контактирующими поверхностями за счет упругого огибания кольцом 4 прямолинейных участков 5 и б, обеспечивает высокую эффективность гашения колебаний по всем направлениям действующих нагрузок.2001330 1 О Кроме того, постоянно действующие поджимающие упругие силы дополнительного элемента 4 обеспечивают виброизолятор стабильность упругофрикционных характеристик в процессе всего времени эксплуатации, т,к. износ троса не оказывает влияния на величину контактного давления между контактирующими поверхностями Формула изобретения виьгоизолятог, содержащий две коаксиальные обоймы и связывающий их упругий элемент в виде симметричного замкнутого контура, состоящего иэ двух скрещивающихся пар прямолинейных параллельныхи сопряженных участков. эаключенных во внутреннюю обойму с возможностью их взаимного проскальзывания, и соединяющих их концы четырех дугообразных учэстскрещивающихся участков 5 и 6. а такжемежду контактирующими поверхностямиупругого элемента 4 и прямолинейными участками 5 и 6,5 (56) Авторское свидетельство СССРМ. 587285, кл. Е 16 Г 7/14, 1978.Авторское свидетельство СССРМ. 1395867, кл. Е 16 Е 7/14, 1986,ков, связанных с наружной обоймой в точках их касания. отличающийся тем, что, с целью повышения эффективности гашения, Он снабжен соосно расположенным с основным дополнительным упругим элементом в виде деформированного кольца, огибающего каждую пару прямолинейных участков основного упругого элемента со 20 стороны, противоположной другой парепрямолинейных участков,2001330 4 -Составитель В, БезводинТехред М.Моргентал Корректор Н, Милюкова Редактор Тираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5 Заказ 3123 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
