Стыковое соединение нескольких панелей,

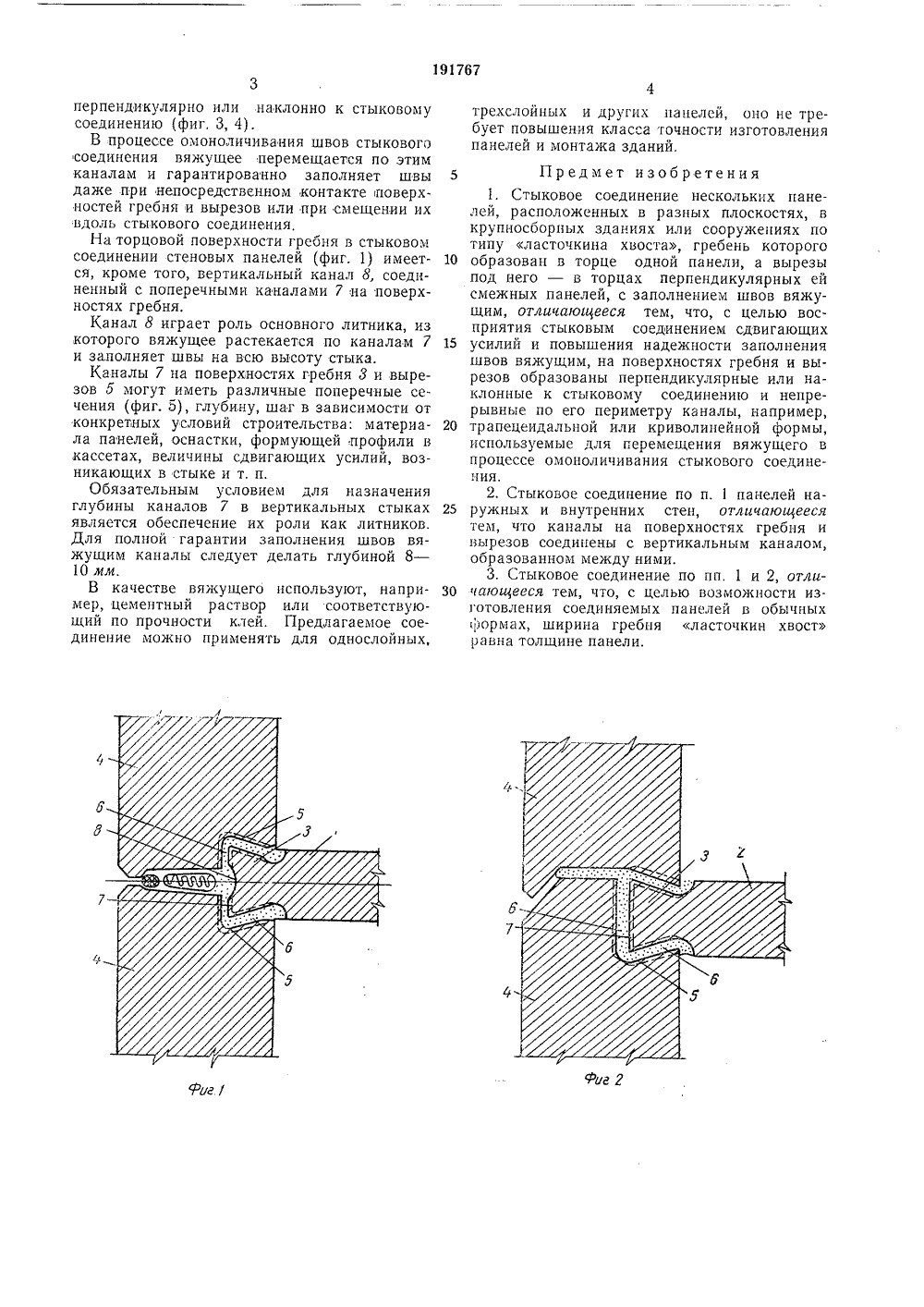

О П И С А Н И Е О 767ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеслублинЗависимое от авт, свидетельстваЗаявлено 21.Ч.1964 ( 902199/29-14) Кл, 37 Ь, 5/01 с присоединением заявкиПриоритетОпубликовано 26.1.1967. Бюллетень4 МПК Е 04 с УДК 624.07(088.8) комитет оо делам нзооретений и открытий ори Совете Министров СССРвторзобретепи тральный научно-исследовательский и проектный институипового и экспериментального проектирования жилища аявител СТЪКОВОЕ СОЕДИНЕНИЕ НЕСКОЛЪКИХ ПАНЕЛЕЙ РАСПОЛОЖЕННЫХ В РАЗНЪХ ПЛОСКОСТЯХ, В КРУПНОСБОРНЫХ ЗДАНИЯХ ИЛИ СООРУЖЕНИЯХоверхностями гребня и вырезов ме того, вертикальный канал, аналы на поверхностях гребня тносится к крупносбор панелей в обычтем, что ширина вна толщине паоединение напанелей, вид оединение паперекрытия, на,поверхнооответственно тыковому соепрофилей кавырезов. Торе 20 ны 1 и ный с ными у ном се типа25 между торцах ствующ швы 6 На п ЗО ны канИзобретение о стыковым соединениям панелей в ных зданиях или сооружениях.Известны соединения нескольких панелей, расположенных в разных плоскостях, по типу ласточкина хвоста с заполнением швов вяжущим. Гребень ласточкин хвост, ширина которого больше толщины панели, образован в торце одной панели, а вырезы под него - в торцах перпендикулярных ей смежных панелей,Однако такое соединение панелей не обеспечивает пространственной работы стыка на сдвигающие усилия и гарантированного заполнения швов соединения, вяжущим,Выполнение гребня по ширине больше толщины панелей требует создания специального более сложного оборудования для их изготовления.Цель изобретения - обеспечить восприятие тыковым соединением сдвигающих усилий и повысить надежность заполнения швов вяжущим, а также обеспечить возможность изготовления панелей в обычных формах.Достигается это тем, что на поверхностях гребня и вырезов образованы перпендикулярные или наклонные к стыковому соединению и непрерывные по его периметру каналы, например трапецеидальной или криволинейной формы. В стыковом соединении стеновых панелеи между п образован, кро соединяющий к и вырезов. 5 Возможность изготовления ных формах обеспечивается гребня ласточкин хвост ра нели. На фиг. 1 показано стыковое с 0 ружных и внутренних стеновых в плане; на фиг. 2 - стыковое с нелей наружных стен и панели р азр ез; на фиг. 3 и 4 - каналы сти гребня, расположенные с 5 перпендикулярно и наклонно к с динению; на фиг. 5 - вариантыц соединяемой панели внутренней стели перекрытия 2 (фиг. 1, 2), выполнен- двусторонними клиновидными продольглублениями, образующими в попереччении торцовой части панели гребень 3 ласточкин хвост, заводится в стык наружными стеновыми панелями 4, в которых имеются вырезы 5, соответие гребню конфигурации. Стыковые заполняются вяжущим,оверхностях гребня и вырезов образоваалы 7, которые могут быть направленыперпендикулярно или наклонно к стыковому соединению (фиг. 3, 4).В процессе омоноличивания швов стыкового соединения вяжущее перемещается по этим каналам и гарантированно заполняет швы даже при непосредствснном контакте поверхностей гребня и вырезов или при смещении их вдоль стыкового соединения,На торцовой поверхности гребня в стыковом соединении стеновых панелей (фиг. 1) имеется, кроме того, вертикальный канал 8, соединенный с поперечными каналами 7 на поверхностях гребня,Канал 8 играет роль основного литника, из которого вяжущее растекается по каналам 7 и заполняет швы на всю высоту стыка.Каналы 7 на поверхностях гребня 8 и вырезов Б могут иметь различные поперечные сечения (фиг. 5), глубину, шаг в зависимости от конкретных условий строительства: материала панелей, оснастки, формующей профили в кассетах, величины сдвигающих усилий, возникающих в стыке и т, п.Обязательным условием для назначения глубины каналов 7 в вертикальных стыках является обеспечение их роли как литников. Для полной гарантии заполнения швов вяжущим каналы следует делать глубиной 8 - 10 мм.В качестве вяжущего используют, например, цементный раствор или соответствующий по прочности клей. Предлагаемое соединение можно применять для однослойных,трехслойных и других панелей, оно не требует повышения класса точности изготовления панелей и монтажа зданий,5 Предмет изобретения1. Стыковое соединение нескольких панелей, расположенных в разных плоскостях, вкрупносборных зданиях или сооружениях потипу ласточкина хвоста, гребень которого10 образован в торце одной панели, а вырезыпод него - в торцах перпендикулярных ейсмежных панелей, с заполнением швов вяжущим, отличающееся тем, что, с целью восприятия стыковым соединением сдвигающих15 усилий и повышения надежности заполненияшвов вяжущим, на поверхностях гребня и вырезов образованы перпендикулярные или наклонные к стыковому соединению и непрерывные по его периметру каналы, например,20 трапецеидальной или криволинейной формы,используемые для перемещения вяжущего впроцессе омоноличивания стыкового соединения,2. Стыковое соединение по п, 1 панелей на 25 ружных и внутренних стен, отличающеесятем, что каналы на поверхностях гребня ивырезов соединены с вертикальным каналом,образованном между ними.3, Стыковое соединение по пп, 1 и 2, отли 30 чающееся тем, что, с целью возможности из.готовления соединяемых панелей в обычныхформах, ширина гребня ласточкин хвостравна толщине панели.191767 Составитель Т. Ильинская Корректоры: О. Б. Тюрина и Е. Ф. Полионова Техред Л, Бриккер Редактор Э. Н. Шибаева Заказ 776/13 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2
