Керноотборный снаряд и способ бурения с отбором керна керноотборным снарядом с керноотметчиком

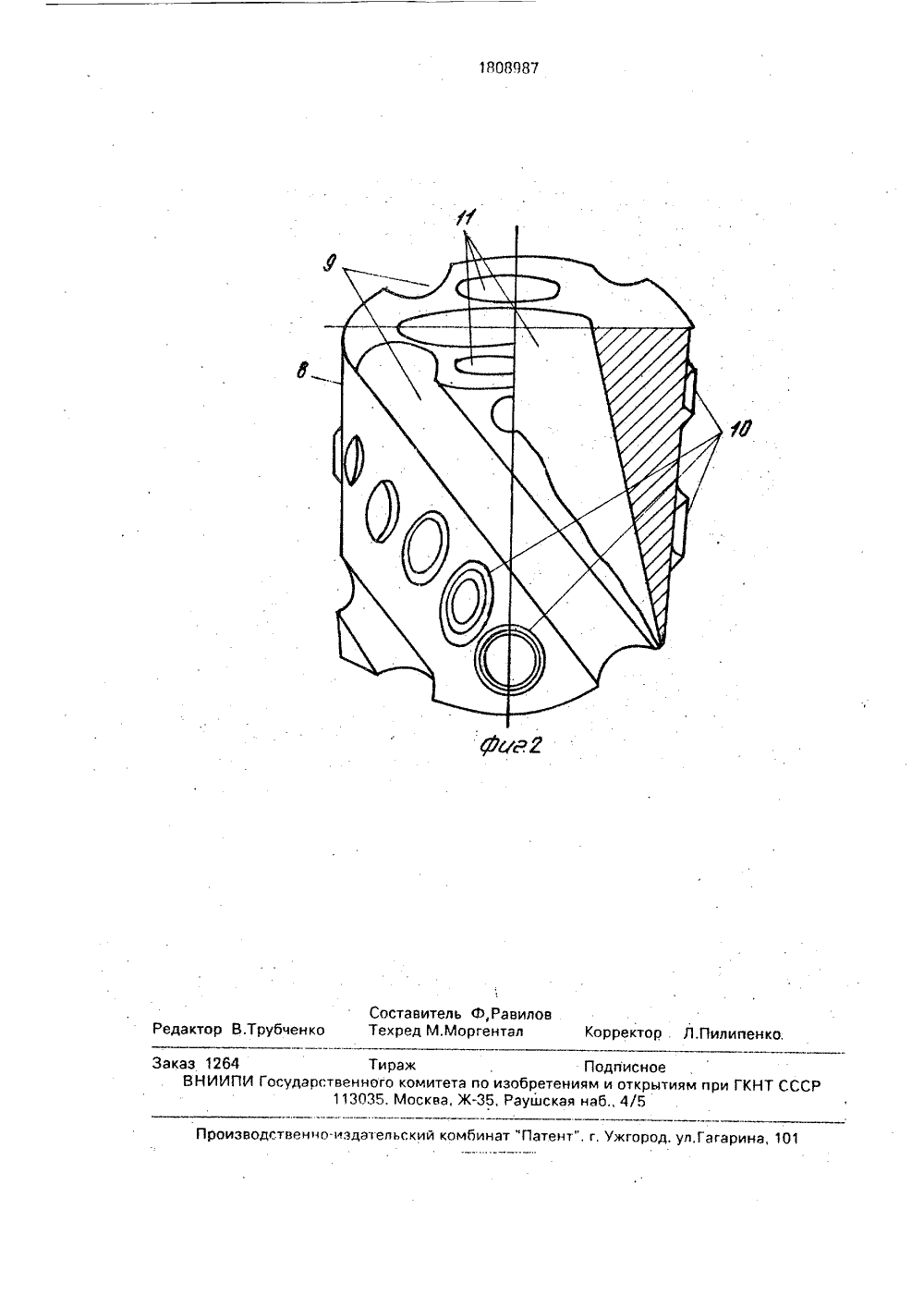

; Маку а по бурениюзовых сква 20, рис, 9.по бурениюзовых сква 46-51, рис.(56) Мет с отбор жин, РДМет с отбор жин. РД 3 о СССР1981.во по бурению и газовых сквас, 60, п. 3,17.4.л ОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР) К АВТОРСКОМУ СВИДЕТЕЛЬС Бюл, )ч. 14ый научно-исследователвой техникивилов, Я. А. Эдельман,ианка-Ибарра, В, Ф, Нишин и Д, В, Сурков одическое руководство м керна нефтяных и га 39.2.399.80, М., 1982, содическое руководство м керна нефтяных и га 39.2.399.80, М 1982, с Авторское свидетельств В 969886, кл. Е 21 В 25/00,Методическое руководс отбором керна нефтяных ин. РД 39.2.399,80, М., 1982(54) КЕРНООТБОРНЫЙ СНАРЯД И СПОСОБ БУРЕНИЯ С ОТБОРОМ КЕРНА КЕРНООТБОРНЫМ СНАРЯДОМ С КЕРНООТМЕТЧИКОМ57) Использование: бурение с отбором керна устройствами, содержащими элемент для очистки стенок внутри керноприемника и определения момента полного опорожнения полости керноприемника при извлечении керна. Сущность изобретения: керноотборный снаряд содержит корпус 1 с верхней и нижней присоединительными резьбами 2, размещенный в нем керноприемник 3 с кернователем 4, содержащим кернозахватные элементы 5, бурильную головку 6 и размещенный в керноприемни-ке 3 керноотметчик 7, Керноотметчик 7 выполнен в виде цилиндра, на наружной поверхности 8 которого выполнены наклонные пазы 9, размещенные по углом 45 к его продольной оси. Между пазами 9 размеще1808987 40 45 ны криволинейные ножи 10 в форме круга, эллипсоида, синусоиды или другой криволинейной формы, В теле цилиндра, также под углом к его оси, выполнены сквозные отверстия, С целью повышения выхода керна благодаря улучшенной очистке стенок керноприемника путем вращения керноотметчика для перемещения внутри керноприемника, отрыв инструмента, его подъем и спуск обратно на забой ведут при вращении инструмента и циркуляции промывочной жидкости. 2 с, и 3 з,п. ф-лы, 2 ил,наружной поверхности 8 которого выполнены наклонные пазы 9, размещенные под углом 45 к его продольной оси. Между пазами 9 размещены криволинейные ножи 5 10 в форме круга, эллипсоида, синусоидыили другой криволинейной формы, В теле цилиндра, также под углом к его оси, выполнены сквозные отверстия 11.Работа керноотборного снаряда и спо соб бурения с отбором керна керноотборным снарядом, содержащим . керноотметчик, осуществляются следующим об- разом.Керноотборный снаряд с керноотметчи ком, вставленным в керноприемник, спускают на забой и ведут бурение с образованием керйа, поступающего в керноприемник, При бурении, т,е. при вращении инструмента, на стенках керноприемника, в том числе под 20 действием центробежных сил, осаждается инакапливается осадок, препятствующий вхождению керна, что приводит, зачастую, к падению его выхода. В соответствии с заявленным техническим решением перио дически, не прекращая вращения инструмента, производят отрыв инструмента от забоя, подъем его на некоторую величину (в пределах величины захода ведущей трубы на поверхности) и спуск обратно на забой.30 В силу инерции вращение керноотметчикабудет происходить медленнее. чем вращение инструмента, и ножи будут счищать осадок со стенок. При подъеме инструмента керноотметчик остается на месте - на голо ве керна. А при спуске, опять-таки по инерции, поднимется вверх по керноприемнику (вернее керноотметчик останется на месте в первый момент, когда керноприемник пойдет вниз), а потом, под действием гравитации, начнет опускаться, опять-таки с отставанием от спуска керноотборного снаряда и его керноприемника. При подъеме и опускании керноотметчик 7 будет вращаться в керноприемнике 3, причем в сторону (благодаря наклону пазов и отверстий, обратную направлению реэьб и вращения снаряда), противоположную вращению керноотборного снаряда. в результате возникновения вращающего момента на наклонных поверхностях пазов 9 и отверстий 11 при движении в жидкости. Частота вращения керноотметчика равна сумме частоты вращения керноотборного снаряда и 5 частоты собственного вращения керноотметчика. Благодаря криволинейной форме ножей 10, на них всегда есть участки, которые будут двигаться нормально к направлению движения керноотметчика 3. Ножи 10 10 будут при этом счищать со стенок керноприемника 3 осадок. Таким образом керн беспрепятственно поступает в керноприемник, стенки которого очищены от осадка. В результате выход керна повышается, Отрыв 15 инструмента от забоя, подьем его и спуск обратно к забою, не прекращая вращения и циркуляции жидкости, периодически повторяют.20По предложенному техническому решению разработаны керноотборные снарядыряда размеров, включающие керноотметчики с заявленными отличительными особенностями, 25Технология бурения с отбором кернакерноотборным снарядом, содержащимкерноотметчик с наклонными пазами, предусматривающая периодические отрывы иопускание инструмента обратно на забой 30без прекращения вращения инструментазаложена в инструкции по эксплуатациикерноотборных инструментов,Техническим преимуществом предложенных технических решений является поддержание чистоты стенок керноприемникаи, как следствие, повышение выхода керна,Общественно полезным преимуществом предлагаемых технических решений является улучшение освещения разреза 40разведываемых месторождений,Формула изобретения 1, Керноотборный снаряд содержагций корпус с присоединительными резьбдми, подвижные кернозахваные элементы и керноотметчик с ножами на наружной поверхности, о т л и ч а ю щ и й с я тем, что, с целью повышения выхода керна благодаря улучшенной очистке стенок керноприемника путем вращения керноотметчикэ при перемещении внутри керноприемника, на наружной поверхности керноотметчика выполнены пазы под углом к образующей керноотметчика,2, Снаряд по и. 1, о т л и ц э ю щ и й с я тем, что в керноотметчике между его торцами расположено по меньшей мере одно сквоз ое отверстие, наклонное к его оси,3. Снаряд по пп 1 и 2, отл и ч а ющий с я тем, что направление пазов снаружи и отверстий внутри керноотметчика обратно направлению резьб корпуса, ширина пазов менее ширины промежутков между ними и ширины кернозахватных элементов, а угол наклона близок к 45.4. Керноотборный снаряд по и, 1, о т - л и ч а ю щи й с я тем, что ножи на керноотметчике имеют криволинейную форму, например, кольцевую или З-образную,5, Способ бурения с отбором керна керноотборным снарядом с керноотметчиком, включающий отрыв инструмента от забоя, приподнимание инструмента и спуск его обратно к забою скважины, о т л и ч а ю щ и йс я тем, что, с целью повышения выхода керна благодаря улучшенной очистке стенок керноприемника путем вращения керноотметчика при перемещении внутри керноприемника, отрыв инструмента, его подъем и спуск обратно на забой ведут при вращении инструмента и циркуляции промывочной жидкости,-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10 роизводствен каз 1264 Тираж ВНИИПИ Государственного комитета по изоб 113035. Москва, Ж, РауПодписноетениям и открытиям при ГКНТ СССРская наб., 4/5
