Формирователь импульсных сигналов

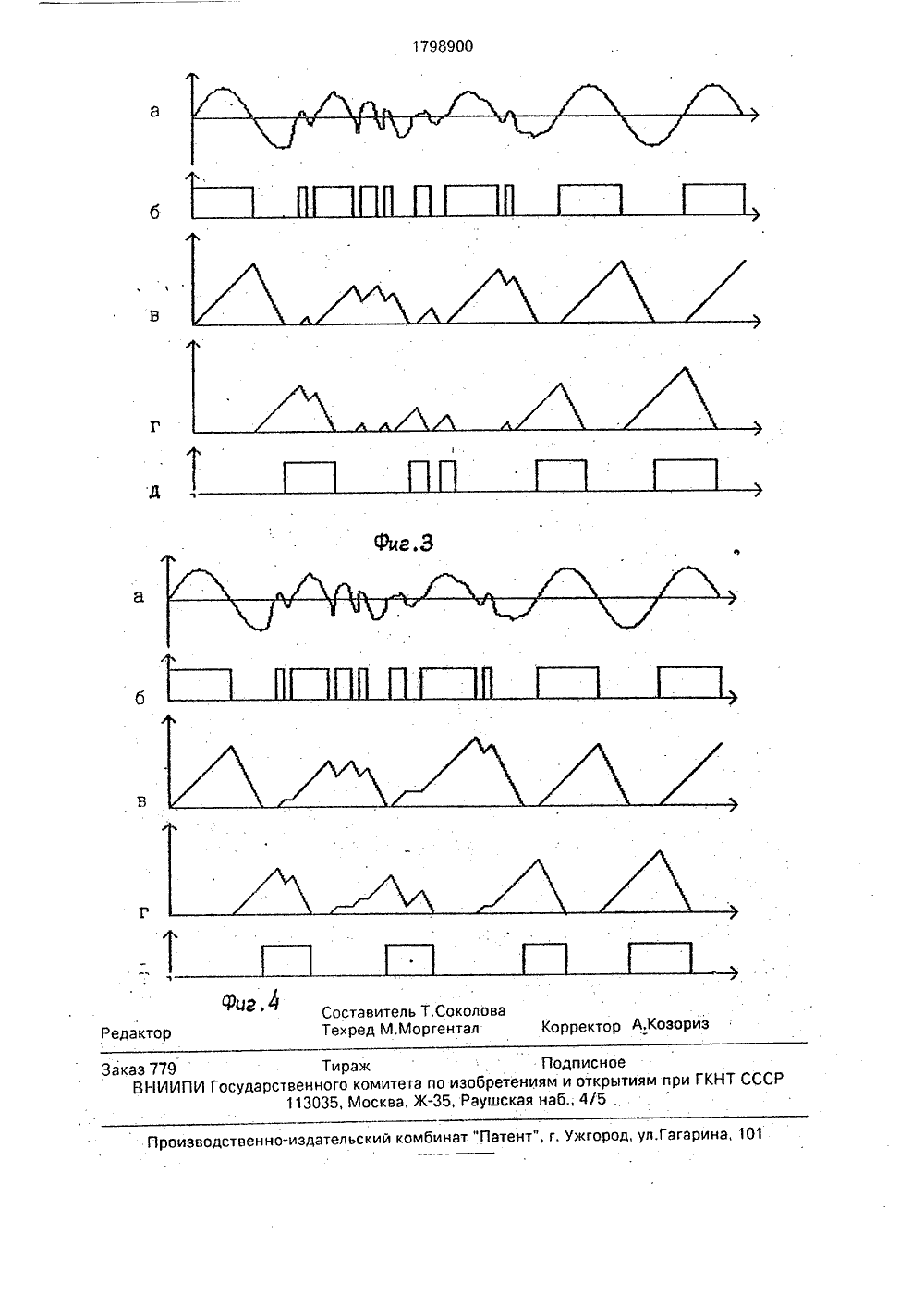

)5 Н 0 ИЗОБРЕТЕНИЯ ОПИСА РСКО ЛЬСТВУ К(57) Изобретение отннике и предназначевходных логическихвремяимпульсныхройство содержитблок управления,генсов, два реверсивньтора, триггер. Блосчетный триггер, чет(56) А ТЕЛЬ ИМПУЛЬСНЬ осится к импульсной техно для использования во цепях широкополосных преобразователей, Устусилитель-ограничитель, ератор тактовых импульх счетчика, два дешифрак управления содеркит ыре элемента И. 4 ил. М,М,Фисков, С,В,Чепурных и М.К,Чмьвторское свидетельство СССР7613, кл, Н ОЗ,К 5/153, 1976.вторское свидетельство СССР1130, кл. Н 01 К 5/153, 1981. Изобретение относится к импульснои технике и предназначено для использования во входных логических цепях широкополосных времяимпульсных преобразователей и измерительных приборов-частотомеров, фазометров, а также обнаружителей сигналов на фоне широкополосных помех,Цель изобретения - повышение помехоустойчивости при ограниченной скорости изменения частоты входного сигнала.На фиг,1 изображена структурная схема формирователя импульсных сигналов. На фиг,2 - временныедиаграммы, поясняющие работу устройства без шумов; фиг.2 а - входной сигнал; 2 б - сигнал на вх,2 блока управления; 2 в - код в первом реверсивном счетчике; 2 г - код во втором реверсивном счетчике; 2 д- выходной сигнал триггера. На фиг.З показаны временные диаграммы сигналов в соответствующих точках устройства 2 при действии на входе усилителя-ограничителя 1 смеси сигнала и шума; фиг,За - входной сигнал; Зб - сигнал на вх.2 блока управления; Зв - код в первом реверсивном счетчике: Зг - код во втором реверсивном счетчике; Зд - выходной сигнал триггера, На фиг.4 и редставлен ы временные диаграммы ходом ходом ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССРГОСПАТЕНТ СССР) 5 О 1798900 А сигналов в соответствующих точках предлаь гаемого устройства при действии на его входе такой же смеси сигнала и шума, как и на фиг.З; на фиг.4 а - входной сигнал; фиг,4 б - Ж сигнал на вх,2 блока управления; 4 в - код в первом реверсивном счетчике; фиг.4 г - код во втором реверсивном счетчике; фиг.4 д - выходной сигнал триггера.Предложенное устройство (фиг.1) содержит усилитель-ограничитель (УО) 1, блок 2 управления (БУ), генератор 3 тактовых импульсов(Г), реверсивные счетчики(РС) 4 и 5, О дешифраторы (ДШ) 6 и 7, триггер (Т) 8, Блок Я управления состоит из счетного триггера,Д (СТ) 9 и четырех элементов И (10-13), При- ,(" ) чем выход счетного триггера 9 соединен.с первыми входами первого и второго элементов И 10 и 11, второй вход первого из которых соединен с первым входом третьего элемента И 12 и с первым выходом усили- д теля-ограничителя 1, вход которого соединен со входной шиной, второй выход - со вторым входом второго элемента И 11 и с первым входом четвертого элемента И 13, второй вход которого соединен с выходом генератора импульсов 3, со в счетного триггера 9 и со вторым втретьего элемента И 12, причем выходы первого и второго элементов И 10 и 11 соединены с входами суммирования соответственно первого и второго реверсивных счетчиков 4 и 5, входы вычитания которых соединены с вы ходами соответственно четвертого и третьего элементов И 13 и.12, выходы - через соответственно первый и второй дешифраторы 6 и 7 с Я- и В-входами триггера 8, прямой выход которого соединен с выходной шиной 15 и с . 10 третьим входом третьего элемента И 12, инверсный выход-стретьим входом четвертого элемента И 13.Устройство работает следующим образом, Входной гармонический сигнал посту пает на усилитель-ограничитель 1, где преобразуется в последовательность прямоугольных импульсов, соответствующих по длительности половине периода сигнала, Эти импульсы с выхода усилителя-ограничи теля 1 и импульсы с выходов триггера 8 через блок 2 управления задают режим работы первого 4 и второго 5 реверсивных счетчиков таким образом, что во время действия отрицательной полуволны входного 25 сигнала один реверсивный счетчик, например, первый 4 работает на суммирование, второй.5, при наличии логической единицы на соответствующем выходе триггера 8, на вычитание; Зо время действия положитель ной полуволны сигнала - наоборот. Считанные импульсы с частотой 10 поступают на блок 2 управления с генератора 3 тактовых импульсов, где с помощью счетного триггера 9 формирувтся последовательность счет ных импульсов, имеющая частоты 1 о/2. Импульсы с частотой Ы 2 через первый 10 и второй 11 элементы И поступают на входы суммирования первого 4 и второго 5 40 реверсивных счетчиков, а импульсы с частотой 1 через четвертый 13 и третий 12 эле. менты И поступают на входы вычитания реверсивных счетчиков 4 и 5. Таким образом, накопление кода реверсивными счет чиками 4 и 5 ведется в два раза медленнее вычитания.Дешифрация нулевого состояния, например, дешифратором 7 устанавливает триггер 8 в состояние логической единицы 50 и, таким образом, разрешает прохождение. импульсов с частотой 1, через четвертый 13 элемент И на первый 4 реверсивнь 1 й счетчик и запрещает их прохождение через третий 12 элемент И на второй 5 реверсивный счетчик,Следовательно, в следующий момент возможна дешифрация нулевого состояния только на первом 4 реверсивном счетчике дешифратором 6, который изменяет состояние триггера 8 и, таким образом, запрещает первому 4 реверсивному счетчику считать в минус и разрешает считать в минус второму 5 реверсивному счетчику. Так как направление счета первого 4 и второго 5 реверсивных счетчиков управляется через блок 2 управления входным сигналом, то в установившемся режиме моменты переключения триггера 8 будут соответствовать экстремумам входного сигнала. Запрещение счета в минус соответствующему реверсивному счетчику после дешифрации нуля на его выходах приводит к болей быстрому накоплению кода в этом счетчике при действии на входе устройства смеси сигнала и широкополосного шума, что существенно увеличивает помехоустойчивость устройства.Формула изобретен ия Формирователь импульсных сигналов, содержащий блок управления, который содержит четыре элемента И и счетный триггер, выход которото соединен с первыми входами первого и второго элементов И,. второй вход пйрвого из которых соединен с первым входом третьего элемента И и с первым выходом усилителя-ограничителя, вход. которого соединен с.входной шиной, второй выход - с вторым входом второго элемента И и с первь 1 м входом четвертого элемента И, второй вход которого соединен с выходом генератора импульсов, с входом счетного триггера и с вторым входом третьего элемента И, причем выходы первого и второго элементов И соединены с входами суммирования соответственно первого и второго реверсивнь 1 х счетчиков импульсов, входы вычитания которых соединены с выходами соответственно четвертого и третьего элементов И, выходы - через соответственно первый и второй дешифраторь 1 с Я- и Я-входами триггера, прямой выход которого соединен свыходной шиной, о т л и ч а ю щ и йс я тем, что, с целью повышения помехоустойчивости при ограниченной скорости изменения частоты входного сигнала, прямой и инверсный выходы триггера соединены с третьими входами соответственно третьего и четвертого элементов И, 1798900.Соколовагентал Составитель ТРедактор Техред М.Мор Корректор А.Козори ственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина Пр Заказ 779 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб., 4/5 .
