Способ доводки деталей типа тел вращения

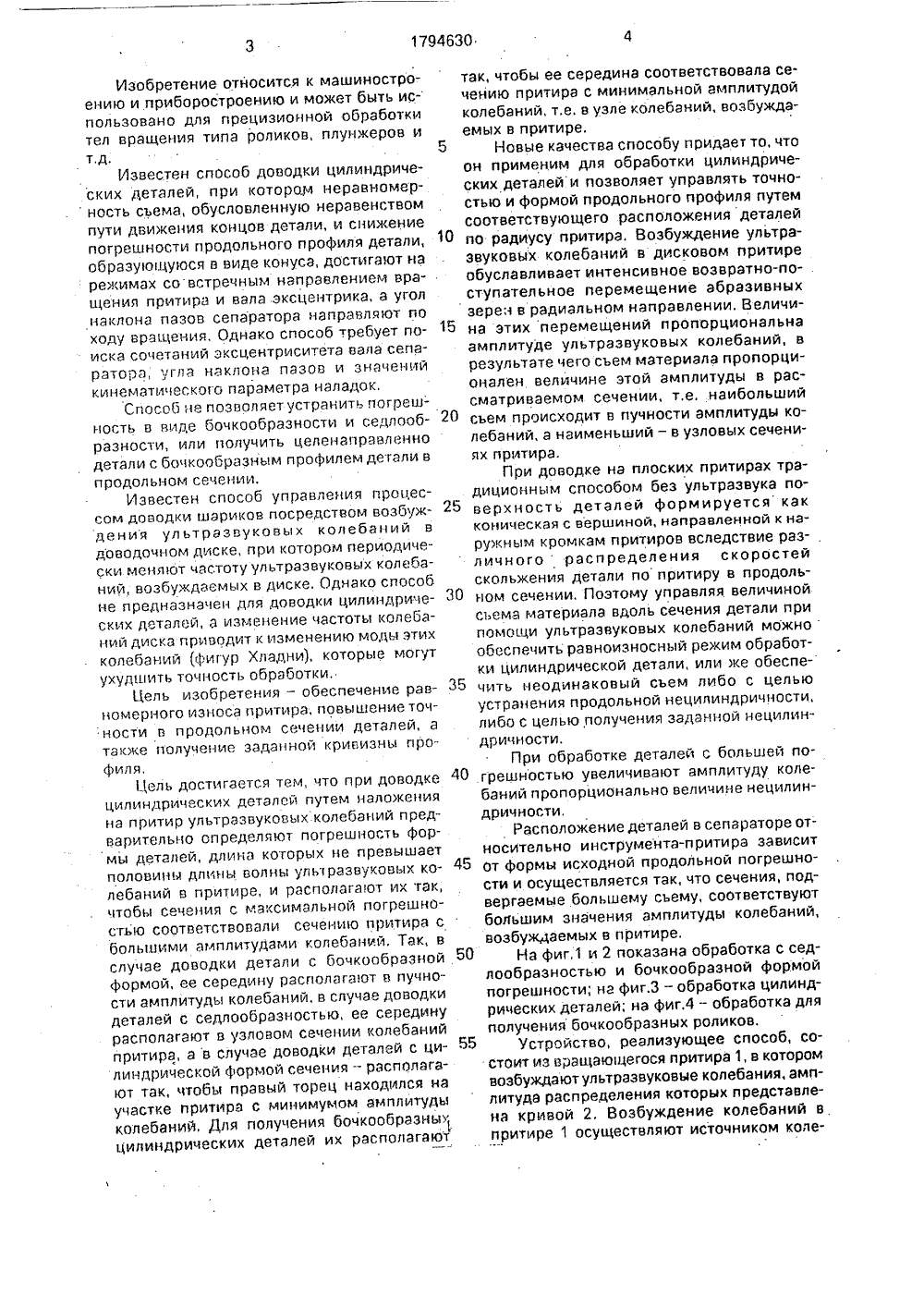

.1 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(71) Таджикский политехнический институт(54) СПОСОБ ДОВОДКИ ДЕТАЛЕЙ ТТЕЛ ВРАЩЕНИЯ(57) Использование: механическая доводкадеталей типа тел вращения с наложениемультразвука. Сущность изобретения: в притире 1 при помощи источника 3 возбуждаютультразвуковые колебания, длину волны которых выбирают в два раза большей длины 51)5 В 24 В 1/04, 11/О деталеи и выявляют распределение 2 амплитуды колебаний вдоль радиуса притира 1, Перед началом обработки определяют вид отклонения от цилиндричности деталей 4, Для устранения отклонения от цилиндричности деталей с седлообразной и бочкообразной погрешностью продольного профиля их средние сечения располагают соответственно в местах узла и пучности колебаний. Дальний от центра притира торец цилиндрических деталей располагают в узле колебаний, При необходимости формирования бочкообразного продольного профиля в цилиндрических деталях их среднее сечение располагают в узле колебаний. 4 з,п, ф-лы, 4 ил.50 Изобретение относится к машиностроению и приборостроению и может быть использовано для прецизионной обработки тел вращения типа роликов, плунжеров и т,д.Известен способ доводки цилиндрических деталей, при котором неравномерность съема, обусловленную неравенством пути движения концов детали, и снижение погрешности продольного профиля детали, образующуюся в виде конуса, достигают на режимах со встречным направлением вращенил притира и вала эксцентрика, а угол наклона пазов сепаратора направляют по ходу вращения. Однако способ требует поиска сочетаний эксцентриситета вала сепаратора, угла наклона пазов и значений кинематицеского параметра наладок,Способ не позволяет устранить погрешность в виде бочкообразности и седлообразности, или получить целенаправленно детали с бочкообразным профилем детали в продольном сечении.Известен способ управления процессом доводки шариков посредством возбуждения ультразвуковых колебаний в доводочном диске, при котором периодически менлют частоту ультразвуковых колебаний, возбуждаемых в диске, Однако способ не предназначен для доводки цилиндрических деталей, а изменение частоты колебаний диска приводит к изменению моды этих колебаний фигур Хладни), которые могут ухудшить точность обработки,Цель изобретения - обеспечение равномерного износа притира, повышение точ:ности в продольном сечении деталей, а также получение заданной кривизны профиля,Цель достигается тем, что при доводке цилиндрических деталей путем наложения на притир ультразвуковых колебаний предварительно определяют погрешность формы деталей, длина которых не превышает половины длины волны ультразвуковых колебаний в притире, и располага.от их так, цтобы сечения с максимальной погрешностью соответствовали сечению притира с большими амплитудами колебаний, Так, в случае доводки детали с бочкообразной формой, ее середину располагают в пучности амплитуды колебаний, в случае доводки деталей с седлообразностью, ее середину располагают в узловом сечении колебаний притира, а в случае доводки деталей с цилиндрической формой сечения - располагают так, чтобы правый торец находился на участке притира с минимумом амплитуды колебаний, Для получения бочкообразны цилиндрических деталей их располагают 5 10 15 20 25 30 35 40 45 так, чтобы ее середина соответствовала сечению притира с минимальной амплитудой колебаний, т.е. в узле колебаний, возбуждаемых в притире,Новые качества способу придает то, что он применим для обработки цилиндрических деталей и позволяет управлять точностью и формой продольного профиля путем соответствующего расположения деталей по радиусу притира. Возбуждение ультразвуковйх колебаний в дисковом притире обуславливает интенсивное возвратно-поступательное перемещение абразивных зерен в радиальном направлении. Величина этих перемещений пропорциональна амплитуде ультразвуковых колебаний, в результате чего съем материала пропорционален величине этой амплитуды в рассматриваемом сечении, т,е. наибольший съем происходит в пучности амплитуды колебаний, а наименьший - в узловых сечениях притира.При доводке на плоских притирах традиционным способом без ультразвука поверхность деталей формируется как коническая с вершиной, направленной к наружным кромкам притиров вследствие различного распределения скоростей скольжения детали по притиру в продольном сечении. Поэтому управляя величиной съема материала вдоль сечения детали при помощи ультразвуковых колебаний можно обеспечить равноизносный режим обработки цилиндрической детали, или же обеспечить неодинаковый съем либо с целью устранения продольной нецилиндричности, либо с целью получения заданной нецилиндричности.При обработке деталей с большей погрешностью увеличивают амплитуду колебаний пропорционально величине нецилиндричности,Расположение деталей в сепараторе относительно инструмента-притира зависит от Формы исходной продольной погрешности и осуществляется так, что сечения, подвергаемые большему съему, соответствуют большим значения амплитуды колебаний, возбуждаемых в притире,На Фиг,1 и 2 показана обработка с седлообразностью и бочкообразной формой погрешности; на фиг.З - обработка цилиндрических деталей; на фиг.4 - обработка для получения бочкообразных роликов.устройство, реализующее способ, состоит из вращающегося притира 1, в котором возбуждаютультразвуковые колебания, амплитуда распределения которых представлена кривой 2, Возбуждение колебаний в притире 1 осуществляют источником коле1794630 25 баний 3, Обрабатываемые детали 4 укладывают в пазы сепаратора 5 и прижимают притиром 6.Способ реализуется следующим образом. Обработку детали с седлообраэной 5 формой погрешности (фиг.1) осуществляют так. чтобы произвести наибольший съем у ее торцов. Для этого ее располагают так относительно вибрирующего притира, чтобы ее середина находилась в узловой линии, 10 включают источник ультразвуковых колебаний и устанавливают требуемую амплитуду колебаний, Доводку осуществляют в абразивной среде.При доводке детали с бочкообразной. 15 формой (фиг.2) ее располагают в сепараторе так, чтобы середина находилась в пучности колебаний, обеспечивая наибольший съем в этом сечении и исправляя погрешность в продольном сечении. 20При доводке цилиндрической детали (фиг.3) ее располагаюттак, чтобы правый Формула изобретения 1. Способ доводки деталей типа тел вращения, при котором детали помещают между двумя вращающимися притирами, на один из которых накладывают ультразвуковые колебания, о т л и ч а .ю щ и й с я тем, что, с целью расширения технологических возможностей при обработке цилиндрических деталей, длину ультразвуковых колебаний выбирают более чем в два раза превышающей длину деталей, предварительно определяют поперечные сечения деталей с максимальной погрешностью диаметра и радиальное распределение амплитуды ультразвуковых колебаний в притире, оси деталей ориентируют вдоль радиусов притиров; при этом сечения с максимальной погрешностью располагают в местах пучностей ультразвуковых колебаний,2. Способ по и 1, отл и ч а ю щ и й с я тем, что среднее сечение деталей с предваторец, обращенный к периферии, находился у узловой линии, обеспечивая больший съем у левого торца и сохраняя исходную цилиндричность,Для получения бочкообразного профиля роликов (фиг.4) их размещают в сепараторе так, чтобы обеспечить больший съем у его обоих торцов.Способ позволяет обеспечить получение заданного профиля и точности детали в продольном сечении путем оптимального расположения обрабатываемых деталей,Регулированием амплитуды колебаний притира способ позволяет управлять процессом съема металла взависимости от величины исходной погрешности деталей. Способ может быть использован при обработке и плоских деталей. Имеет широкие технологические возможности обработки разных типоразмеров деталей; по сравнению с прототипом,рительно определенной седлообразностьюпродольного сечения располагают в узлеамплитуды колебаний притира.3. Способ по п,1, о т л и ч а а щ и й с ятем, что среднее сечение деталей с предварительно определенной бочкообразностьюпродольного сечения располагают в пучности амплитуды колебаний притира,4. Способ по п.1, о т л и ч а ю. щ и й с ятем, что наружный к оси притира торец деталей с предварительно определенной цилиндричностью продольного сечениярасполагают. в узле амплитуды колебанийпритира.5. Способ по п,.1, о т л и ч а ю щ и й с ятем, что, с целью формирования бочкообразности продольного сечения деталей спредварительно определенной цилиндричностью продольного сечения, среднее их се-,чение располагают в узле амплитудыколебаний притира.1794630Составитель В, ЛуговойТехред М Моргентал Корректор Л, ПилипендактЗаказ 391 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при113035, Москва, Ж, Раушская наб., 4/5водственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина. 10
