Способ усиления берегоукрепительной опорной конструкции

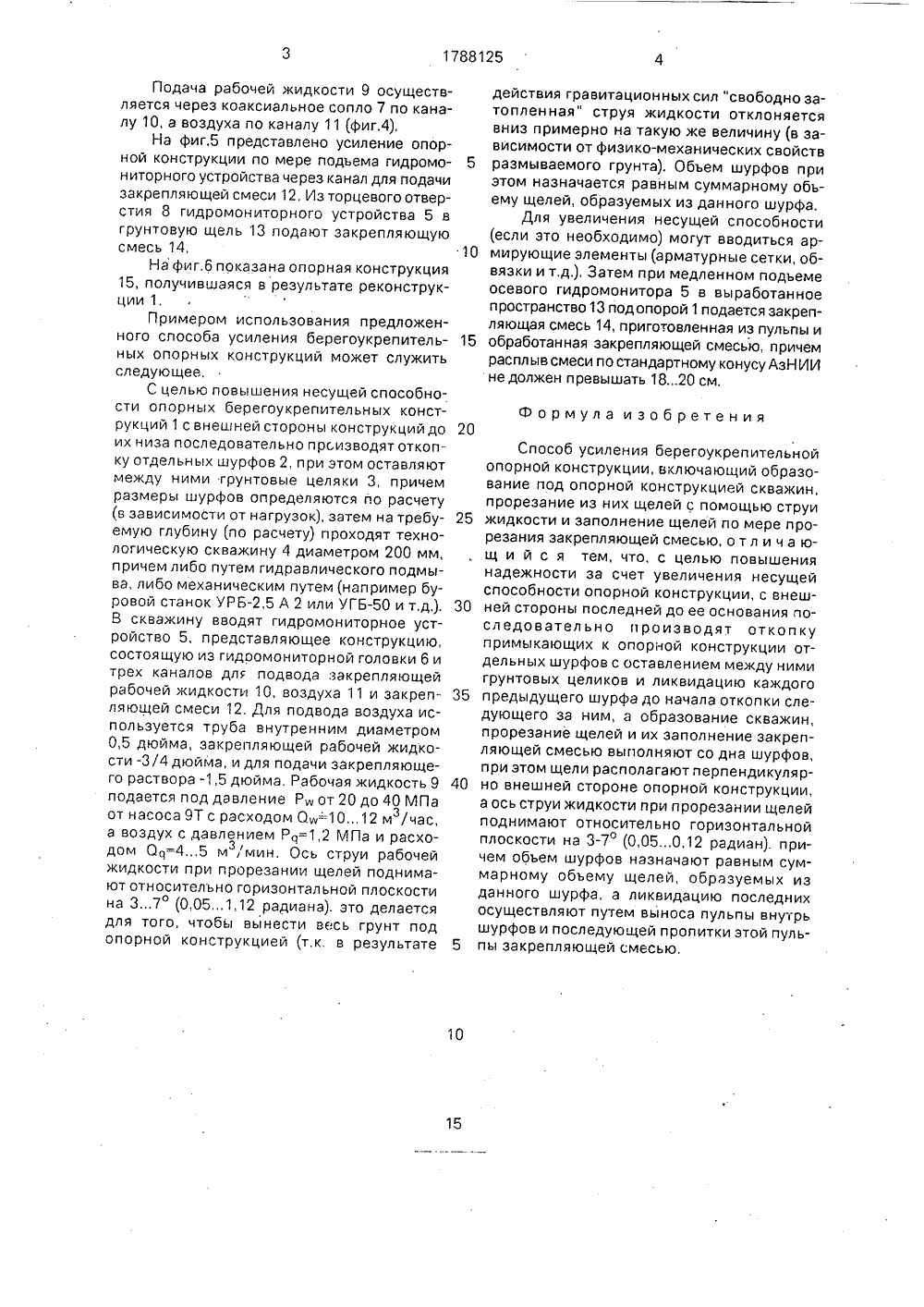

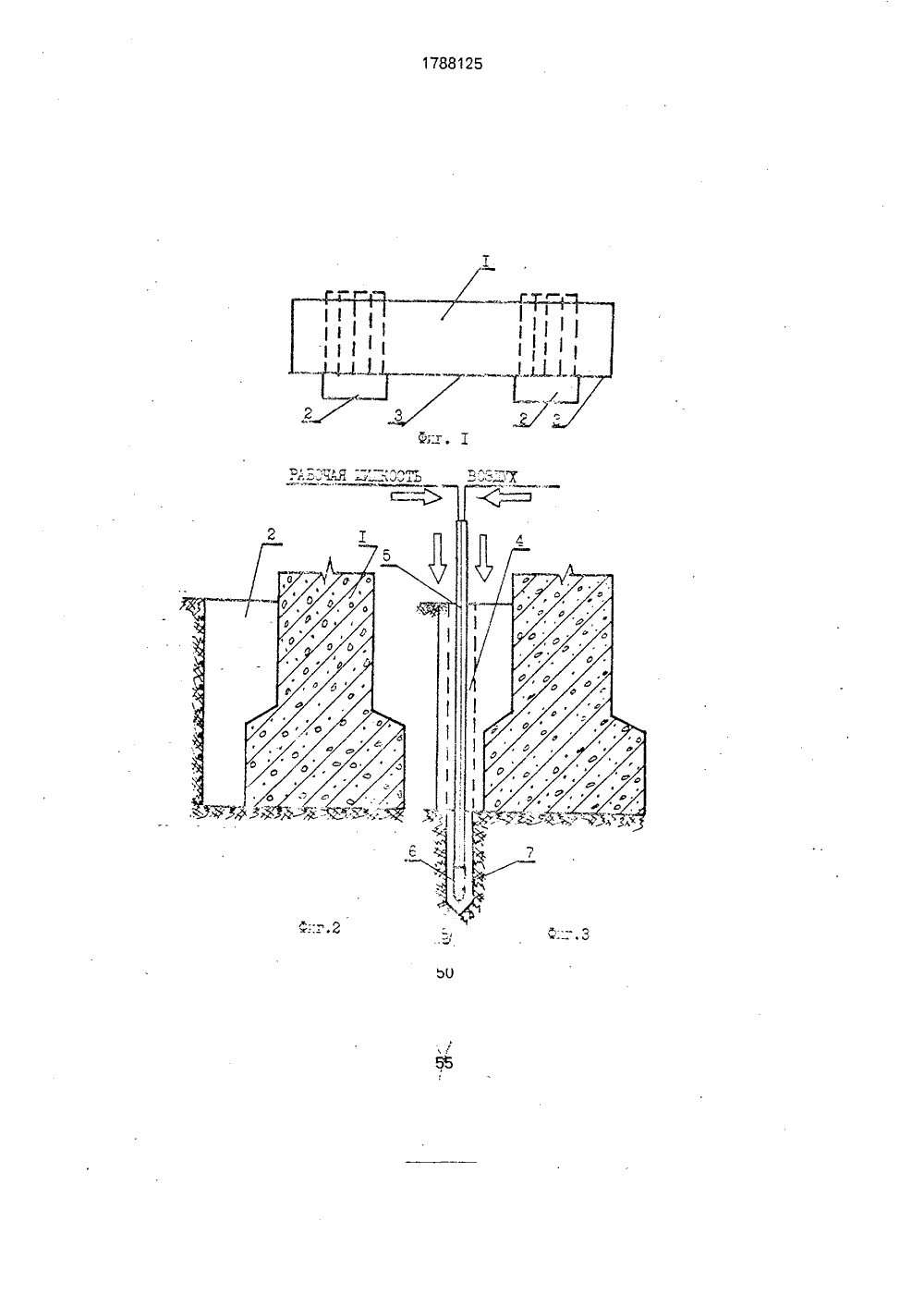

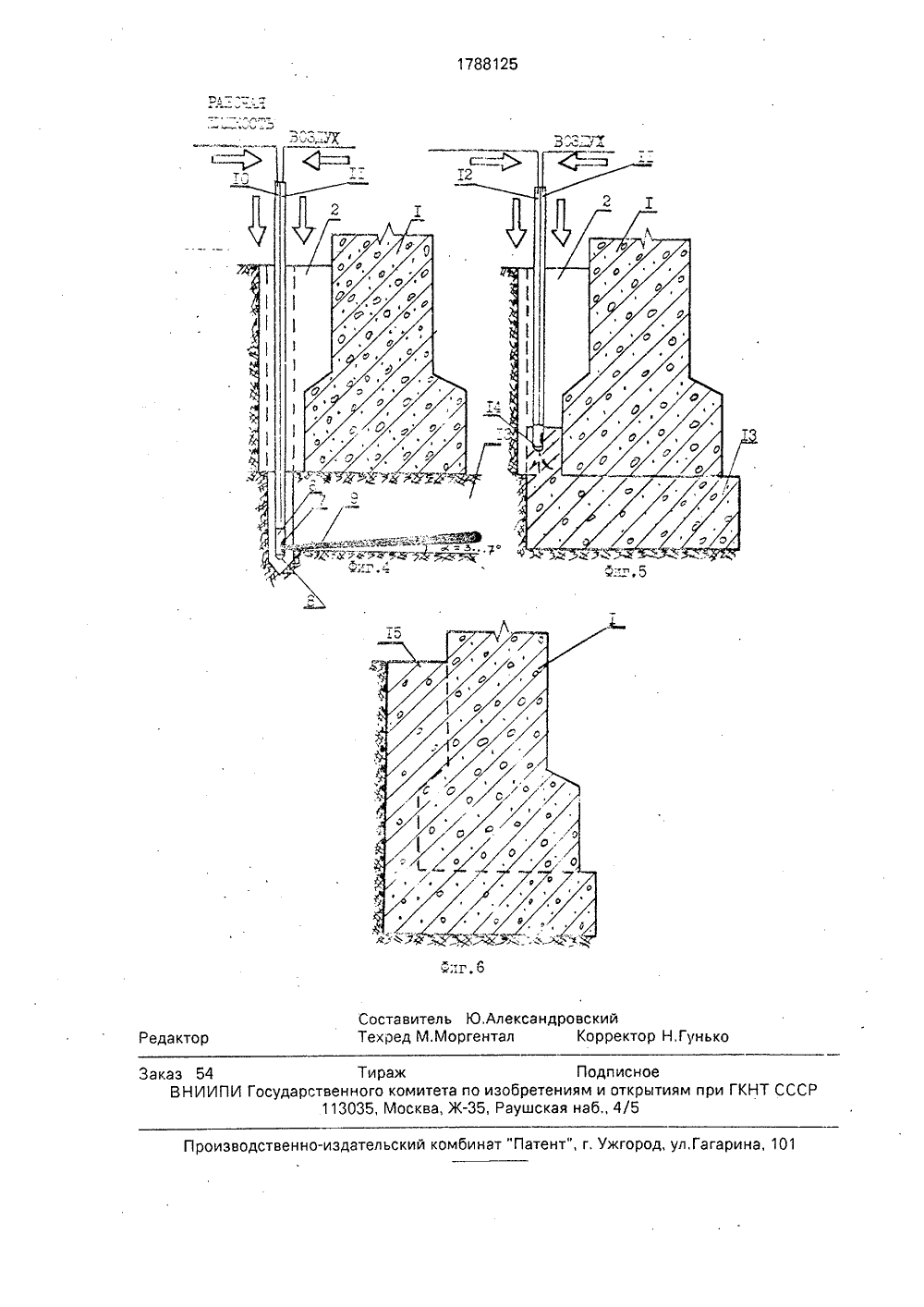

(51)5 Е 02 В 1/00 ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУапай 1(Р .00 1) (Л(71) Всесоюзный научно-исследовательский,и роектно-изыскательский и конструкторскотехнологический институт оснований и подземных сооружений им. Н.М.Герсеванова(56) Авторское свидетельство СССРМ 1305240, кл, Е 02 В 1/00, 1985,Авторское свидетельство СССР(54) СПОСОБ УСИ ПЕНИЯ БЕРЕГОУКРЕПИТЕЛЬНОЙ ОПОРНОЙ КОНСТРУКЦИИ(57) Использоваьие; в гидротехническомстроительстве при создании опорных береговых массивов, Существо изобретения,при осуществлении способа внешней стороИзобретение относится к области гидротехнического строительства и касается создания опорных береговых массивов.Цель изобретения - повышение надежности за счет увеличения несущей способности опорной конструкции,На фиг,1 пок; зан план )силения опорных конструкций; на фиг. 2-6 разрез фиг,1 при различной последовательности усиления берегоукрепнтельной опорной конструкции.Способ осуществляется ледующим образом..,Ж 1788125 А 1 ны опорной конструкции до ее основания последовательно проводят откопку примыкающих к опорной конструкции отдельных шурфов с оставлением между ними грунтовых целяков и ликвидацию каждого предыдущего шурфа до начала откопки следующего за ним, Образование скважин, прорезание щелей и их заполнение закрепляющей смесью выполняют со дна шурфов. Щели располагают перпендикулярно внешней стороне опорных конструкций, а ось струи жидкости при прорезании щелей поднимают относительно горизонтальной плоскости на угол и .3, .7 (0,05.0,12 рад), Объем шурфов назначают равным суммарному объему щелей, образуемых из данного шурфа, а ликвидацию последних осуществляют путем выноса пульпы внутрь шурфов и последующей пропитки этой пульпы закрепляющей смесью. б ил,С поверхности земли, около несущей опорной конструкции 1 последовательно проводят откопку огд льных шурфов 2 с оставлением между ниьи целяков 3 (фиг.2), Затем либо путем подмыва, либо механического бурения до проектной отметки проходят технологическуо скважину 4 (фиг.3), в которую вводят гидрсмониторное устроиство 5, имеющее на конце гидромониторную головку б, гидромониторная головка б представляет собой полый цилиндр с боковым коаксиальным соплом 7 и торцевым нагнетательным отверстием снизу 8,1788125 10 15 Подача рабочей жидкости 9 осуществляется через коаксиальное сопло 7 по каналу 10, а воздуха по каналу 11 (фиг.4),На фиг.5 представлено усиление опорной конструкции по мере подъема гидромониторного устройства через канал для подачизакрепляющей смеси 12, Из торцевого отверстия 8 гидромониторного устройства 5 вгрунтовую щель 13 подают закрепляющуюсмесь 14, 10На фиг,6 показана опорная конструкция15, получившаяся в результате реконструкции 1.Примером использования предложенного способа усиления берегоукрепительных опорных конструкций может служитьследующее,С целью повышения несущей способности опорных берегоукрепительных конструкций 1 с внешней стороны конструкций до 20их низа последовательно прсизводятоткопку отдельных шурфов 2, при этом оставляютмежду ними грунтовые целяки 3, причемразмеры шурфов определяются по расчету(в зависимости от нагрузок), затем на требуемую глубину (по расчету) проходят технологическую скважину 4 диаметром 200 мм,причем либо путем гидравлического подмыва, либо механическим путем (например буровой станок УРБ,5 А 2 или УГБи т.д,), 30В скважину вводят гидромониторное устройство 5, представляющее конструкцию,состоящую из гидоомониторной головки 6 итрех каналов дл подвода закрепляющейрабочей жидкости 10, воздуха 11 и закрепляющей смеси 12. Для подвода воздуха используется труба внутренним диаметром0,5 дюйма, закрепляющей рабочей жидкости -3/4 дюйма, и для подачи закрепляющего раствора -1,5 дюйма, Рабочая жидкость 9 40подается под давление Р от 20 до 40 МПаот насоса 9 Т с расходом О=10,12 м /час,за воздух с давлением Ря=1,2 МПа и расходом Оч=4.5 м /мин, Ось струи рабочейжидкости при прорезании щелей поднимают относительно горизонтальной плоскостина 37 (0,05,1,12 радиана). это делаетсядля того, чтобы вынести весь грунт подопорной конструкцией (т.к. в результате 5 действия гравитационных сил "свободно затопленная" струя жидкости отклоняется вниз примерно на такую же величину (в зависимости от физико-механических свойств размываемого грунта). Объем шурфов при этом назначается равным суммарному объему щелей, образуемых из данного шурфа.Для увеличения несущей способности (если это необходимо) могут вводиться армирующие элементы (арматурные сетки, обвязки и т,д.), Затем при медленном подъеме осевого гидромонитора 5 в выработанное пространство 13 подопорой 1 подается закрепляющая смесь 14, приготовленная из пульпы и обработанная закрепляющей смесью, причем расплыв смеси по стандартному конусуАзНИИ не должен превышать 1820 см. Формула изобретения Способ усиления берегоукрепительной опорной конструкции, включающий образование под опорной конструкцией скважин, прорезание из них щелей с помощью струи жидкости и заполнение щелей по мере прорезания закрепляющей смесью, о т л и ч а ющ и й с я тем, что, с целью повышения надежности за счет увеличения несущей способности опорной конструкции, с внешней стороны последней до ее основания последовательно производят откопку примыкающих к опорной конструкции отдельных шурфов с оставлением между ними грунтовых целиков и ликвидацию каждого предыдущего шурфа до начала откопки следующего за ним, а образование скважин, прорезание щелей и их заполнение закрепляющей смесью выполняют со дна шурфов, при этом щели располагают перпендикулярно внешней стороне опорной конструкции, а ось струи жидкости при прорезании щелей поднимают относительно горизонтальной плоскости на 3-7 (0,05,0,12 радиан). причем объем шурфов назначают равным суммарному объему щелей, образуемых из данного шурфа, а ликвидацию последних осуществляют путем выноса пульпы внутрь шурфов и последующей пропитки этой пульпы закрепляющей смесью.1788125ЛУ ,л4. Й:г,едакт Заказ 54 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб., 4/5 роизводственно-издательский комбинат "Патент", г. Ужгород гарина Составител Техред М.М Ю.Алек гентал ровский Корректор Н,Гунь
