Многополюсный вращающийся трансформатор

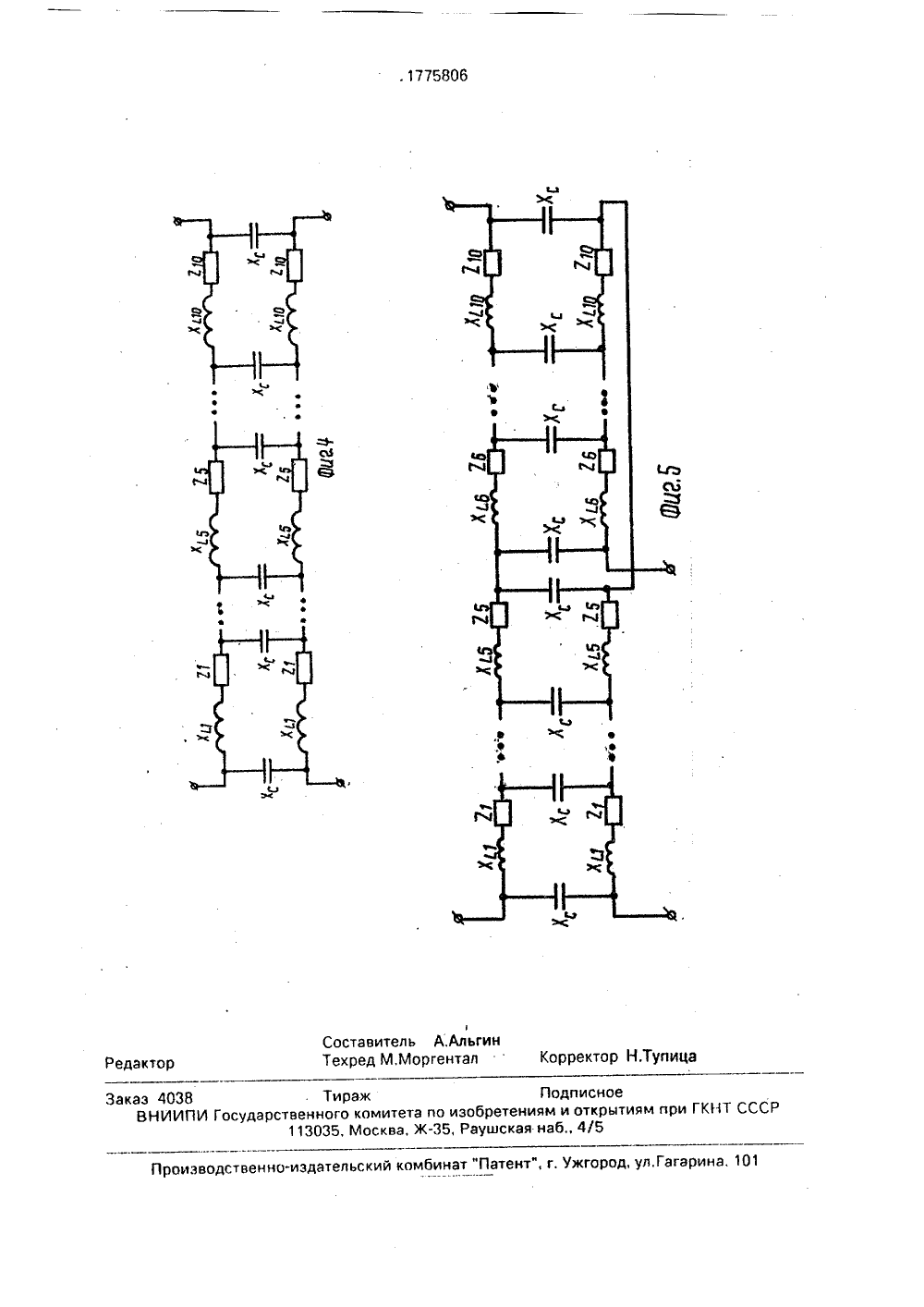

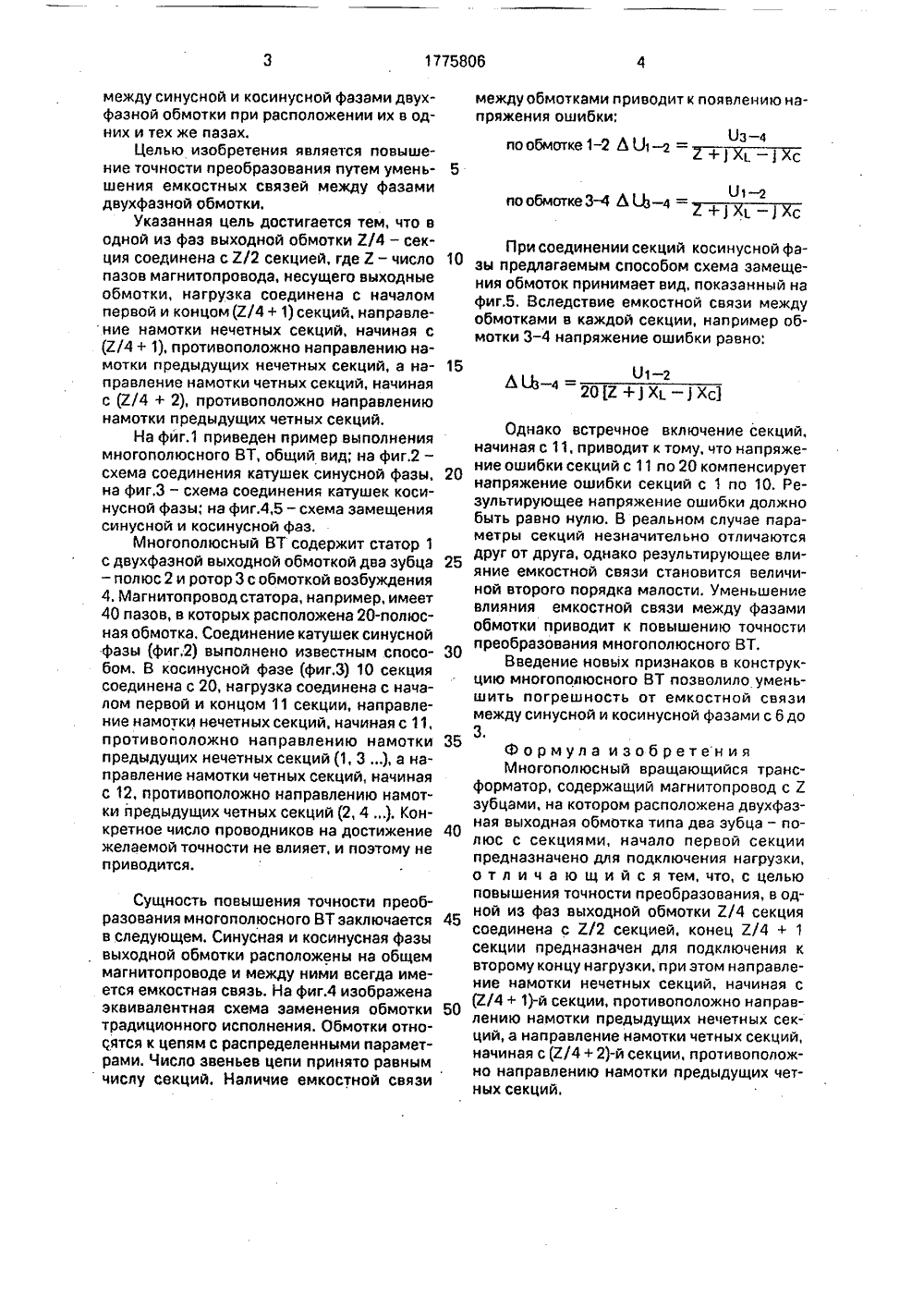

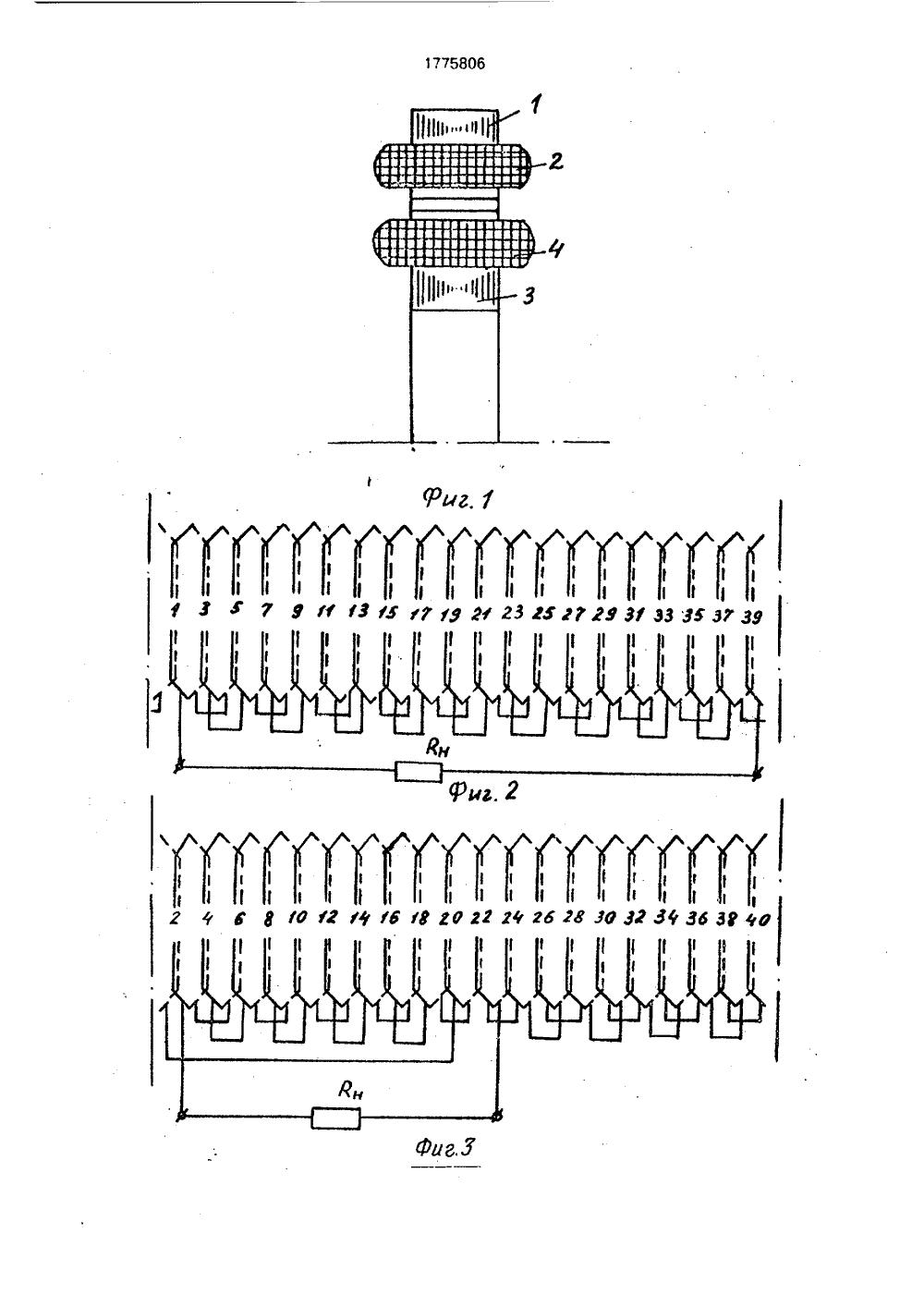

(51)5 Н 02 К 24/ 2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(46) 15.11,92. Бюл. 1 Ф 4271) Миасский электромеханический научноисследовательский институт Научно-производственного объединения электромеханики(56) Авторское свидетельство СССР М 304663, кл. Н 02 К 24/00, 1970.Авторское свидетельство СССР 1 ч. 324494, кл. 6 01 О Б/20, 1970,(57) Использование: в автоматике и счетно- решающей технике в качестве первичного Изобретение может быть использовано в области автоматики и счетно-решающей техники в качестве первичного преобразователя угла преобразователей угол-код.Известны многополюсные поворотные трансформаторы. Они содержат ротор и статор, в пазах которых расположены обмотка возбуждения и выходные многополюсные обмотки.На одном из магнитопроводов расположена выходная двухфазная многополюсная обмотка два зубца-полюс.Недостатком известных устройств является пониженная точность преобразования, обусловленная наличием емкостной связи между синусной и конусной фазами двухфазной обмотки1775806 А 1 преобразователя угла преобразователей угол-код. Сущность: многополюсный вращающийся трансформатор содержит статор с двухфазной выходной обмоткой два зубца- полюс с секциями и ротор с обмоткой возбуждения. Начало секции 1 и конец Е/4+ 1 секции предназначены для подключения к нагрузке (Е - число зубцов магнитопровода статора). В одной из фаз выходной обмотки 2/4 секция соединена с Е/2 секцией, Направление намотки нечетных секций, начиная с 2/4 + 1 секции, противоположно направлению намотки предыдущих нечетных секций, а направление намотки четных секций, начиная с 2/4 + 2 секции, противо положно направлению намотки предыдущих четных секций, 5 ил. Известен датчик угловых перемещений у (многополюсный вращающийся трансформатор). Вращающийся трансформатор содержит концентрически расположенные ротор и статор с прямоугольными зубцами и О распределенными обмотками, Для увеличения точности воспроизведения синусоидальной зависимости контур каждого зубца, образующий воздушный зазор, одного иэ магнитопроводов выполнен с изменяющимся профилем. Данное техническое решение наиболее близко к предлагаемому и может быть взято за прототип.Недостатком известного устройства является влияние на точность воспроизведения синусоидальной зависимости емкостной связи, неизбежно возникающеймежду синусной и косинусной фазами двухфазной обмотки при расположении их в одних и тех же пазах.Целью изобретения является повышение точности преобразования путем уменьшения емкостных связей между фазами двухфазной обмотки.Указанная цель достигается тем, что в одной иэ фаз выходной обмотки Е/4 - секция соединена с Е/2 секцией, где Е - число пазов магнитопровода, несущего выходные обмотки, нагрузка соединена с началом первой и концом (2/4+ 1) секций, направление намотки нечетных секций, начиная с (Л/4+ 1), противоположно направлению намотки предыдущих нечетных секций, а направление намотки четных секций, начиная с 2/4 + 2), противоположно направлению намотки предыдущих четных секций,На фйг,1 приведен пример выполнения многополюсного ВТ, общий вид; на фиг.2 - схема соединения катушек синусной фазы, на фиг,З - схема соединения катушек косинусной фазы; на фиг.4,5 - схема замещения синусной и косинусной фаз,Многополюсный ВТ содержит статор 1 с двухфазной выходной обмоткой два зубца - полюс 2 и ротор 3 с обмоткой возбуждения 4. Магнитопровод статора, например, имеет 40 пазов, в которых расположена 20-полюсная обмотка, Соединение катушек синусной фазы (фиг;2) выполнено известным способом, В косинусной фазе (фиг.З) 10 секция соединена с 20, нагрузка соединена с началом первой и концом 11 секции, направление намотки нечетных секций, начиная с 11, противоположно направлению намотки предыдущих нечетных секций (1, 3 ), а направление намотки четных секций, начиная с 12, противоположно направлению намотки предыдущих четных секций (2, 4 ), Конкретное число проводников на достижение желаемой точности не влияет, и поэтому не приводится. Сущность повышения точности преобразования многополюсного ВТ заключается в следующем. Синусная и косинусная фазы выходной обмотки расположены на общем магнитопроводе и между ними всегда имеется емкостная связь. На фиг.4 изображена эквивалентная схема заменения обмотки традиционного исполнения. Обмотки относятся к цепям с распределенными параметрами. Число звеньев цепи принято равным числу секций. Наличие емкостной связимежду обмотками приводит к появлению напряжения ошибки:Оэ - 4 по обмотке 1-2 Ь 01 - 2 - пООбматкЕЗЬ Й - 4 =01 - 2При соединении секций косинусной фа- "0 зы предлагаемым способом схема замещения обмоток принимает вид, показанный на фиг.б. Вследствие емкостной связи между обмотками в каждой секции, например обмотки 3 - 4 напряжение ошибки равно: 15 01-24 20 Р+1 Х - ) Хс)Однако встречное включение секций, начиная с 11, приводит к тому, что напряжение ошибки секций с 11 по 20 компенсирует напряжение ошибки секций с 1 по 10. Результирующее напряжение ошибки должно быть равно нулю, В реальном случае параметры секций незначительно отличаются 25 друг от друга, однако результирующее влияние емкостной связи становится величиной второго порядка малости. Уменьшение влияния емкостной связи между фазами обмотки приводит к повышению точности преобразования многополюсного ВТ,Введение новых признаков в конструкцию многополюсного ВТ позволило уменьшить погрешность от емкостной связи между синусной и косинусной фазами с 6 до 3 3. Формула изобретения Многополюсный вращающийся трансформатор, содержащий магнитопровод с Е зубцами, на котором расположена двухфазная выходная обмотка типа два зубца - полюс с секциями, начало первой секции предназначено для подключения нагрузки, о т л и ч а ю щ и й с я тем, что, с целью повышения точности преобразования, в однои из фаз выходнои обмотки Е/4 секция соединена с Е/2 секцией, конец Е/4 + 1 секции предназначен для подключения к второму концу нагрузки, при этом направление намотки нечетных секций, начиная с 50 Е/4+ 1)-й секции, противоположно направлению намотки предыдущих нечетных секций, а направление намотки четных секций, начиная с (Е/4+ 2)-й секции, противоположно направлению намотки предыдущих четных секций.. 1775806 оставитель А,Альгинехред М,Моргентал Корректор Н.Тупиц едакт Производственно-издательский комбинат "Патент", г. Ужгор агарина, 101 Заказ 403 В Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5
