Способ усиления фундамента при его реконструкции

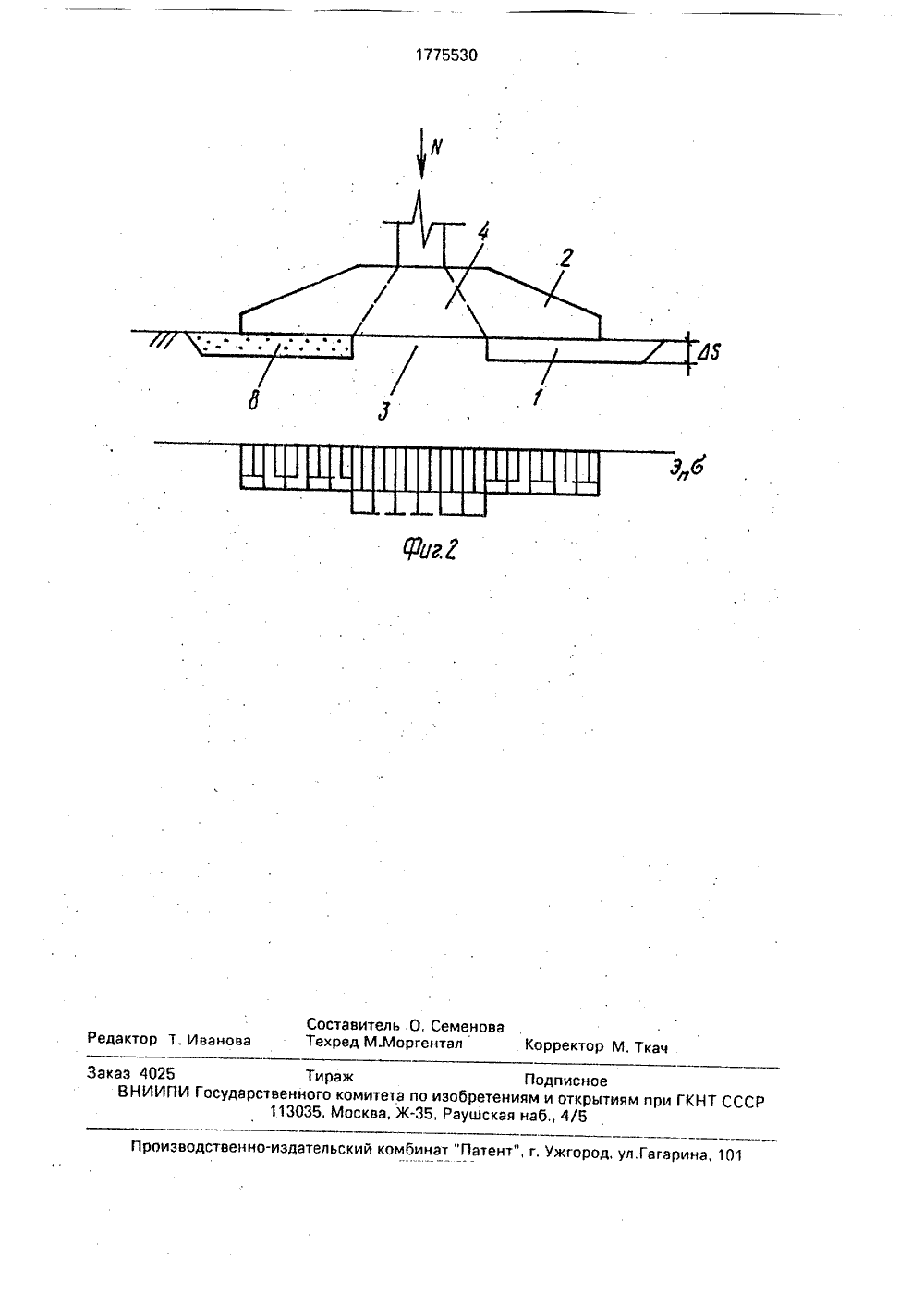

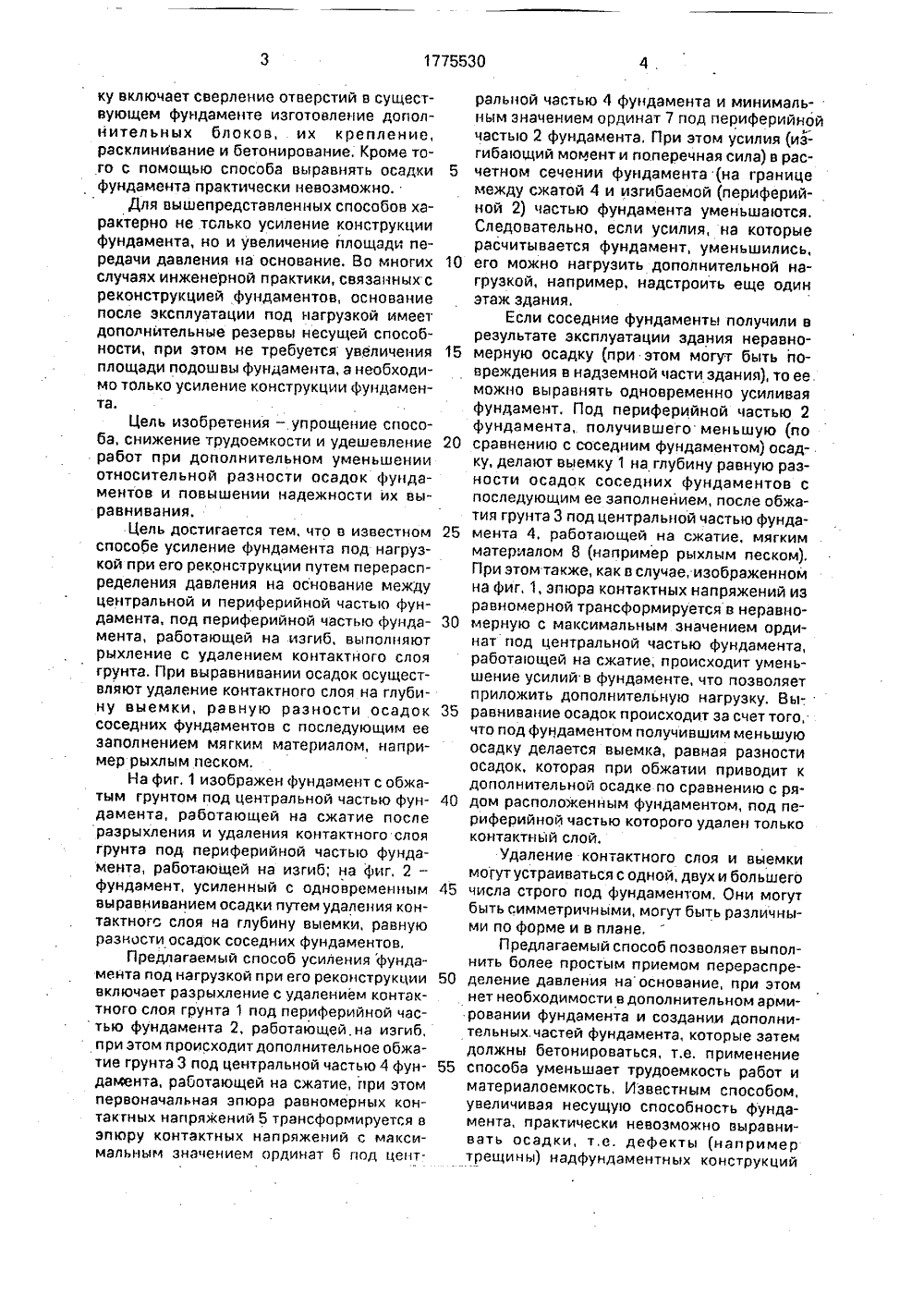

союз советскихСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 2 027 48 5) ИСАНИЕ ИЗОБРЕТЕ МЕНТА ие фунрукции. ую щего ри зтсм п.ф-лы,ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬС(56) Основания, фундаменты и подземные сооружения. Справочник проектировщика. М, Стройиздат, 1985, с, 413, рис. 18.9,Коновалов П.А.Основания и фундаменты реконструируемых зданий, МСтройиздат, 1988, с. 164, рис. 46. Изобретение относится к строительству и используется при усилении фундаментов под нагрузкой при их реконструкции путем перераспределения давления на основание,Известен способ усиления фундамента под нагрузкой при его реконструкции путем постановки дополнительного армирования и уширения подошвы. Известный способ заключается в том, что для увеличения несущей способности фундамента устанавливается дополнительное армирование с последующим бетонированием конструкции.Недостатком способа является необходимость в дополнительном расходе строительных материалов (бетон, сталь), усложнение производства работ связанное с установкой опалубки и мокрым процессом (бетонными работами), При реализации этого.способа невозможно выравнивать осадки фундаментов возникшие в результате эксплуатации здания в период до реконструкции. С увеличением нагрузки на реконструируемый фундамент разность осадок может увеличиться. вызвав разрушение надземной части здания, сооружения,.,Ж 17553 О(54) СПОСОБ УСИЛЕНИЯ ФУНДА ПРИ ЕГО РЕКОНСТРУКЦИИ (57) Сущность изобретения; усилен дамента под нагрузкой при его реконс Под периферийной частью существ фундамента выполняют рыхление. П удаляют контактный слой грунта. 1 з Наиболее близким к предлагаемому изобретению техническим решением является способ усиления фундамента под на- . грузкой при его реконструкции путем перераспределения давления на основание, Данный способ состоит в том, что усиление фундамента осуществляют установкой дополнительных блоков, которые играют роль периферийной части вновь созданного фундамента, Старый фундамент становится центральной частью, работающей на сжатие. Давлением нэ периферийные части фундамента создается при повороте блоков периферийной части с дальнейшим заполнением щели, между старым фундаментом и новыми блоками бетоном. При атом происходит частичная разгрузка старого фундамента (центральной.части), Данный способ обеспечивает усиление фундамента при реконструкции путем перераспределения давления на основание между центральной частью(старым фундаментом), и вновь созданной периферийной частью, Осуществление. способа- требует дополнительного обо рудования (домкраты), является трудоемким, посколь 1775530ку включает сверление отверстий в существующем фундаменте изготовление дополнительных блоков, их крепление, расклинивание и бетонирование, Кроме того с помощью способа выравнять осадки фундамента практически невозможно,Для вцшепредставленных способов характерно не только усиление конструкции фундамента, но и увеличение площади передачи давления на основание, Во многих случаях инженерной практики, связанных с реконструкцией фундаментов, основание после эксплуатации под нагрузкой имеет дополнительные резервы несущей способности, при этом не требуется увеличения площади подошвы фундамента, а необходимо только усиление конструкции фундамента.Цель изобретения - упрощение способа, снижение трудоемкости и удешевление работ при дополнительном уменьшении относительной разности осадок фундаментов и повышении надежности их выравнивания.Цель достигается тем, что в известном способе усиление фундамента под нагрузкой при его реконструкции путем перераспределения давления на основание между центральной и периферийной частью фундамента, под периферийной частью фундамента, работающей на изгиб, выполняют рыхление с удалением контактного слоя грунта. При выравнивании осадок осуществляют удаление контактного слоя на глубину выемки, равную разности осадок соседних фундаментов с последующим ее заполнением мягким материалом, например рыхлым песком,На фиг, 1 изображен фундамент с обжатым грунтом под центральной частью фундамента, работающей на сжатие после разрцхления и удаления контактного слоя грунта под периферийной частью фундамента, работающей на изгиб; на фиг, 2 - фундамент, усиленный с одновременным выравниванием осадки путем удаления контактного слоя на глубину выемки, равную разности осадок соседних фундаментов.Предлагаемый способ усиления фундамента под нагрузкой при его реконструкции включает разрыхление с удалением контактного слоя грунта 1 под периферийной час тью фундамента 2, работающей,на изгиб, при этом происходит дополнительное обжатие грунта 3 под центральной частью 4 фундамента, работающей на сжатие, при этом первоначальная эпюрэ равномерных контактных напряжений 5 трансформируется в эпюру контактных напряжений с максимальным значением ординат б под цент.5 10 15 20 ральной частью 4 фундамента и минимальным значением ординат 7 под периферийнойчастью 2 фундамента, При этом усилия (изгибающий момент и поперечная сила) в расчетном сечении фундамента (на границе между скатой 4 и изгибаемой (периферийной 2) частью фундамента уменьшаются. Следовательно, если усилия, на которые рэсчитывается фундамент, уменьшились, его можно нагрузить дополнительной нагрузкой, например, надстроить еще один этаж здания.Если соседние фундаменты получили в результате эксплуатации здания неравномерную осадку (при этом могут быть повреждения в надземной части здания), то ее. можно выравнять одновременно усиливая фундамент. Под периферийной частью 2 фундамента, получившего меньшую (по сравнению с соседним фундаментом) осадку, делают выемку 1 на глубину равную разности осадок соседних фундаментов с последующим ее заполнением, после обжатия грунта 3 под центральной частью фунда мента 4, работающей на сжатие, мягкимматериалом 8 (например рыхлым песком), При этом также, как в случае, изображенном на фиг. 1, эпюра контактных напряжений из равномерной трансформируется в неравно мерную с максимальным значением ординат под центральной частью фундамента, работающей на сжатие, происходит уменьшение усилий в фундаменте, что позволяет приложить дополнительную нагрузку. Вы равнивание осадок происходит за счет того,что под фундаментом получившим меньшую осадку делается выемка, равная разности осадок, которая при обжатии приводит к дополнительной осадке по сравнению с ря дом расположенным фундаментом, под периферийной частью которого удален только контактный слой.Удаление контактного слоя и выемкимогут устраиваться с одной, двух и большего 45 числа строго под фундаментом, Они могутбыть симметричными, могут быть различными по форме и в плане.Предлагаемый способ позволяет выполнить более простым приемом перераспре деление давления на основание, при этомнет необходимости в дополнительном армировании фундамента и создании дополнительных. частей фундамента, которые затем должны бетонироваться, т,е. применение 55 способа уменьшает трудоемкость работ иматериалоемкость, Известным способом, увеличивая несущую способность фундамента, практически невозможно выравнивать осадки, т.е. дефекты (например трещи н ы) надфундаментн ых конструкцийсохраняются, а при дополнительном нагружении увеличиваются. Предлагаемый способ позволяет уменьшить относительную разность осадок, выровняв их при этом существующие дефекты в конструкциях здания исчезнут (или уменьшаться). Формула изобретения1, Способ усиления фундамента при егореконструкции путем перераспределениядавления на основание между центральнойи периферийной частью фундамента, о т л ич а ю щ и й с я тем, что, с целью упрощения способа, снижения трудоемкости и удешевления работ, под периферийной частью фундамента выполняют рыхление с удалением контактного слоя грунта,5 2. Способ по и. 1, о т л и ч а ю щ и й с ятем, что, с целью уменьшения относительной разности осадок фундамента и повышения надежности выравнивания, удаление контактного слоя осуществляют на глубину 10 выемки, равную разности осадок соседнихфундаментов, с последующим ее заполнением подсыпкой из мягкого материала, например рыхлого песка.1775530Составитель О, Семенова Редактор Т. Иванова Техред М,Моргентал Корректач Заказ 4025 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб 4/5изводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
