Устройство для лечения импотенции

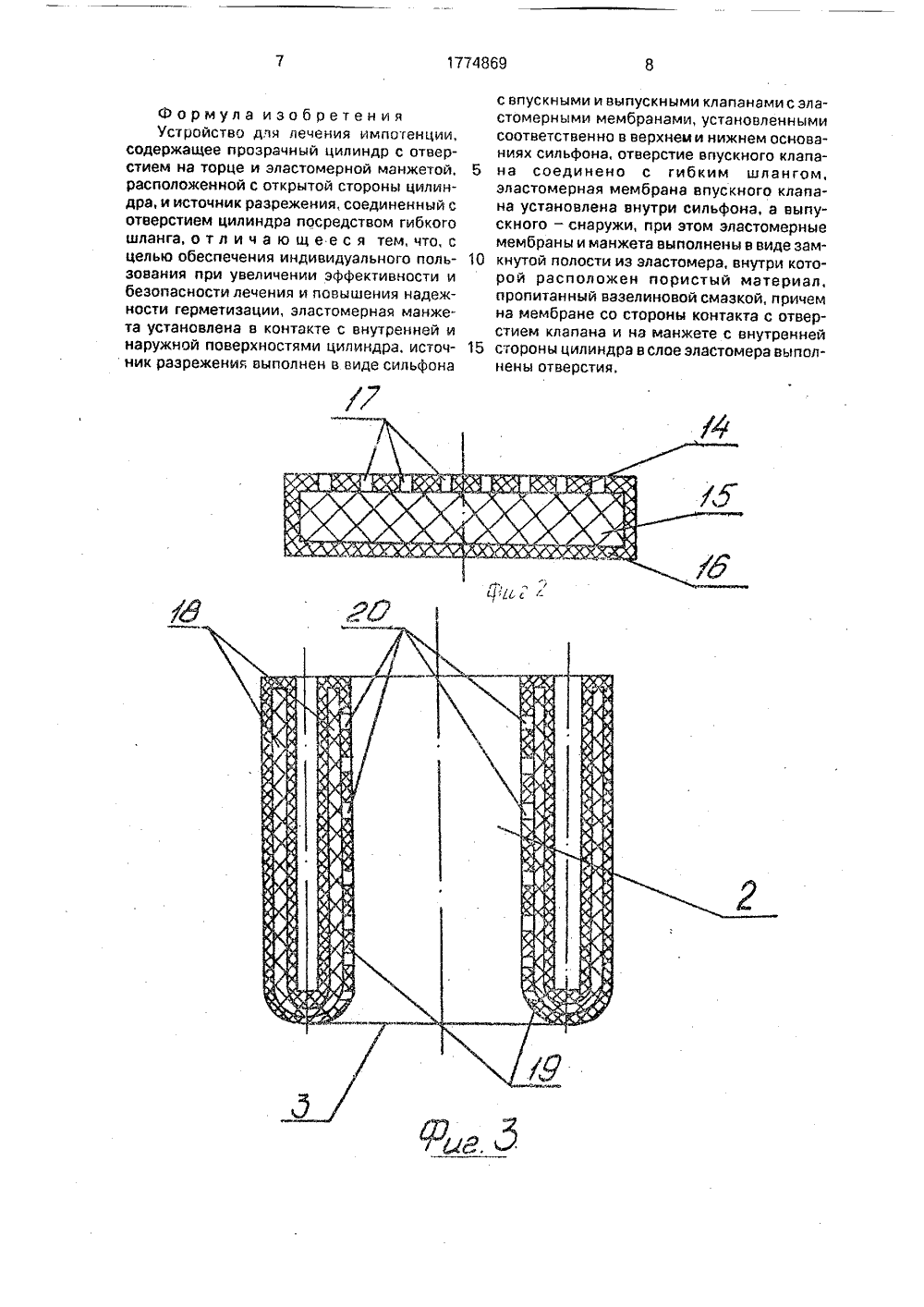

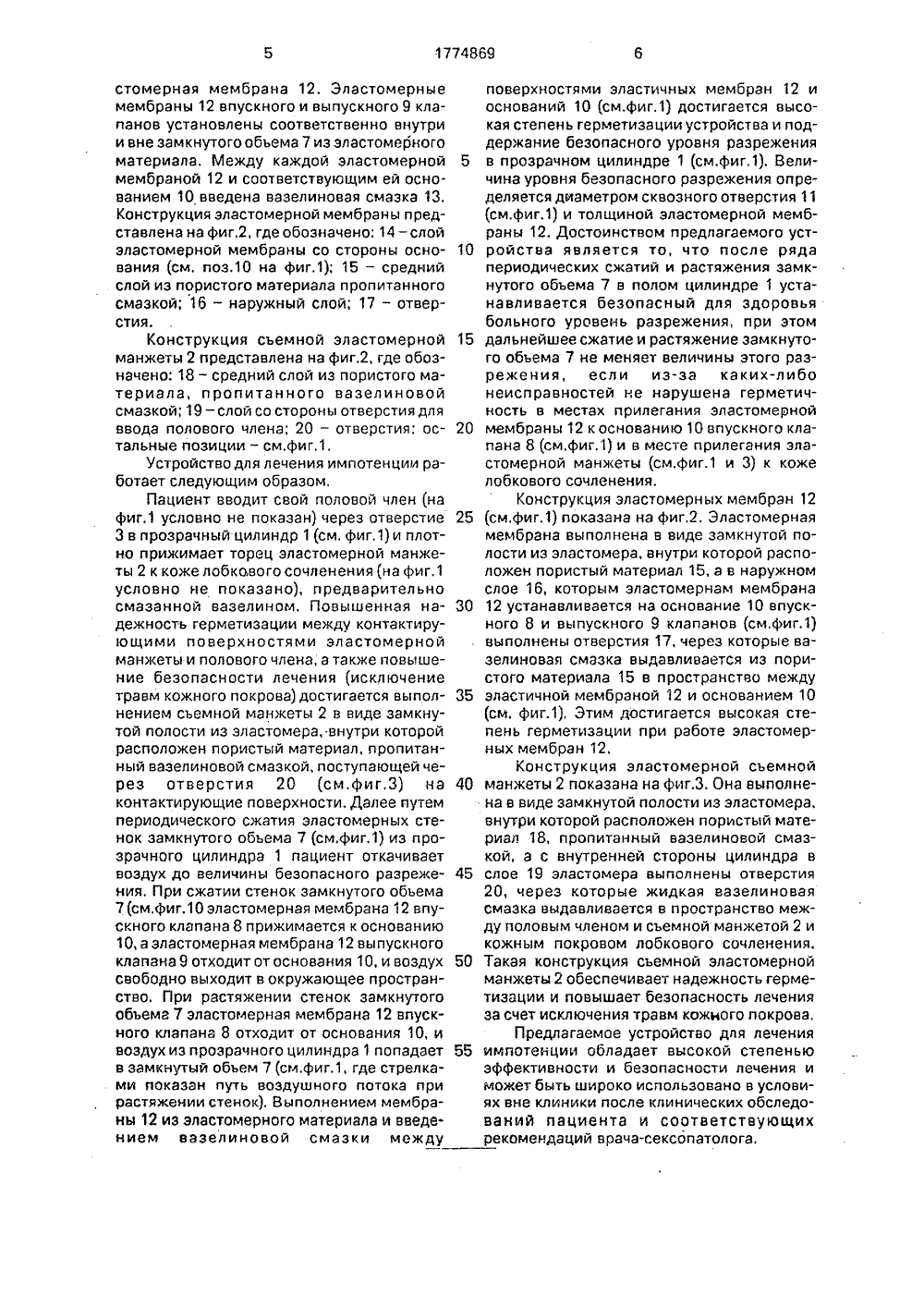

40 сложная, применяемая только в клинических стационарных условиях, система разрежения, включающая пневмоаккумулятор и стационарный вакуумный насос, что исключает возможность индивидуального использования этого устройства вне клиники. Условия лечения импотенцииограниченные только клиникой, снижают эффективность лечения, так как при этом имеет место разобщение партнера с партнершей, не устраняется психологического барьера, обусИзобретение относится к медицин.:кой технике и может быть использовано для лечения импотенции при индивидуальном пользовании вне клиники после клинического обследования пациента и соответствующих рекомендаций врача-сексопатолога.Известен способ лечения импотенции (а,с. СССР М 774558, кл. А 61 М 16/02, 1979), в соответствии с которым воздействуют на половой член локальным понижением атмосферного давления от 596 до 462 мм рт.ст. па 1,5-2 мин 3-4 раза за сеанс при курсе лечения 10 - 12 сеансов. Для осуществления этого способа лечения половой член помещают в овоидный цилиндр, края которого смазывают вазелином и прижимают к коже лобкового сочленения, Недостатком указанного устройства является необходимость использования стационарной вакуумной системы, что может быть осуществлено только в условиях клиники под наблюдением врачей,Известно устройство для лечения импотенции (а.с, СССР М 1191078, кл. А 61 Г 5/41, 1984), содержащее прозрачный цилиндр, закрытый с концов заглушками, в одной из которых выполнено отверстие для ввода полового члена, а на другой установлен штуцер для подсоединения к вакуумному насосу, Недостатком этого устройства является наличие стационарной вакуумнойсистемы, использование которой возможнотолько в клинических условиях под наблюдением врачей,Известна устройство для лечения импотенции, содержащее полый прозрачный цилиндр с отверстием на торце и эластичной манкетой (съемной заглушкой с отверстием), расположенной с открытой стороны цилиндра, и источник разрежения, соединенный с отверстием цилиндра пасредством гибкого шланга (а,с. СССР 1558403, кл. А 61 Н 9/ОО, 19/ОО. 1987), Данное техническое решение является наиболее близким к предлагаемому техническомурешению и принимается за прототип,.Недостатками данного известного устройства для лечения импотенции является 5 10 15 20 25 30 ловленного не полным интимным характерам лечения, У эластомерной манжеты (сьемной заглушки) с центральным отверстием не предусмотрено обеспечение равномерности смазки, что ухудшает надежность герметизации.Целью изобретения является обеспечение индивидуальнога пользования при увеличении эффективности и безопасности лечения и повышение надежности герметизации.Поставленная цель достигается тем, что в предлагаемом устройстве для лечения импотенции, содержащем прозрачный цилиндр с отверстием на торце и эластомерной манжетой, расположенной с открытой стороны цилиндра, а источник разрежения, соединенный с отверстием цилиндра посредством гибкого шланга, эластомерная манжета установлена в контакте с внутренней и наружной поверхностями цилиндра, источник разрежения выполнен в аиде сильфона с впускным и выпускным клапанами с элаетомерными мембранами, установленными соответственно в верхнем и нижнем основаниях сильфона, отверстие впускного клапана соединено с гибким шлангом, эластомерная мембрана впускного клапана установлена внутри сильфона, а выпускного - снаружи, при этом эластомерные мембраны и манжета выполнены в виде замкнутой полости из эластомера, внутри которой расположен пористый материал, пропитанный вазелиновой смазкой, причем на мембране со стороны контакта с отверстием клапана и на манжете с внутренней стороны цилиндра в слое эластамера выполнены отверстия.На фиг,1 представлено предлагаемое устройство; на фиг.2 - эластомерная мембрана, разрез; на фиг.3 - эластамерная сьемная манжета, разрез,Устройство для лечения импотенции (фиг,1) содержит: прозрачный цилиндр 1 со сьемной эластомернай манжетой 2, в которой выполнено отверстие 3 для ввода полового члена (на фиг.1 условно не показан), и штуцером 4, который соединен посредством гибкого шланга 5 с источником разрежения, выполненным в виде сильфона 6 с замкнутым объемом 7 из эластомерного материала, В верхнем и нижнем основании сильфана 6 установлены впускной 8 и выпускной 9 клапаны, причем впускной клапан 8 установлен в месте соединения с гибким шлангом 5, Каждый клапан выполнен в виде основания 10, в котором выполнено отверстие 11, а на основании 10 с возможностью ограниченного перемещения в перпендикулярном ему направлений установлена эла 1774869стомерная мембрана 12. Эластомерные мембраны 12 впускного и выпускного 9 клапанов установлены соответственно внутри и вне замкнутого объема 7 из эластомерного материала. Между каждой эластомерной мембраной 12 и соответствующим ей основанием 10 введена вазелиновая смазка 13. Конструкция эластомерной мембраны представлена на фиг,2, где обозначено; 14 - слой эластомерной мембраны со стороны основания (см, поз.10 на фиг,1); 15 - средний слой из пористого материала пропитанного смазкой; 16 - наружный слой; 17 - отверстия.Конструкция съемной эластомерной манжеты 2 представлена на фиг.2, где обозначено: 18 - средний слой из пористого материала, пропитанного вазелиновой смазкой; 19 - слой со стороны отверстия для ввода полового члена; 20 - отверстия; остальные позиции - см,фиг,1,Устройство для лечения импотенции работает следующим образом,Пациент вводит свой половой член (на фиг,1 условно не показан) через отверстие 3 в прозрачный цилиндр 1(см, фиг,1) и плотно прижимает торец эластомерной манжеты 2 к коже лобкового сочленения (на фиг.1 условно не показано), предварительно смазанной вазелином, Повышенная надежность герметизации между контактирующими поверхностями эластомерной манжеты и полового члена, а также повышение безопасности лечения (исключение травм кожного покрова) достигается выполнением съемной манжеты 2 в виде замкнутой полости из эластомера, внутри которой расположен пористый материал, пропитанный вазелиновой смазкой, поступающей через отверстия 20 (см.фиг,З) на контактирующие поверхности. Далее путем периодического сжатия эластомерных стенок замкнутого обьема 7 (см.фиг,1) из прозрачного цилиндра 1 пациент откачивает воздух до величины безопасного разрежения, При сжатии стенок замкнутого обьема 7 (см,фиг,10 эластомерная мембрана 12 впускного клапана 8 прижимается к основанию 10, а эластомерная мембрана 12 выпускного клапана 9 отходит от основания 10, и воздух свободно выходит в окружающее пространство. При растяжении стенок замкнутого объема 7 эластомерная мембрана 12 впускного клапана 8 отходит от основания 10, и воздух из прозрачного цилиндра 1 попадает в замкнутый объем 7 (см.фиг,1, где стрелками показан путь воздушного потока при растяжении стенок). Выполнением мембраны 12 из эластомерного материала и введением вазелиновой смазки между 5 10 15 20 25 30 35 40 45 50 55 поверхностями эластичных мембран 12 и оснований 10 (см,фиг.1) достигается высокая степень герметизации устройства и поддержание безопасного уровня разрежения в прозрачном цилиндре 1 (см.фиг.1). Величина уровня безопасного разрежения определяется диаметром сквозного отверстия 11 (см.фиг.1) и толщиной эластомерной мембраны 12. Достоинством предлагаемого устройства является то, что после ряда периодических сжатий и растяжения замкнутого объема 7 в полом цилиндре 1 устанавливается безопасный для здоровья больного уровень разрежения, при этом дальнейшее сжатие и растяжение замкнутого объема 7 не меняет величины этого разрежения, если из-за каких-либо неисправностей не нарушена герметичность в местах прилегания эластомерной мембраны 12 к основанию 10 впускного клапана 8 (см.фиг.1) и в месте прилегания эластомерной манжеты (см.фиг.1 и 3) к коже лобкового сочленения.Конструкция эластомерных мембран 12 (см,фиг,1) показана на фиг.2. Эластомерная мембрана выполнена в виде замкнутой полости из эластомера, внутри которой расположен пористый материал 15, а в наружном слое 16, которым эластомернам мембрана 12 устанавливается на основание 10 впускного 8 и выпускного 9 клапанов (см.фиг,1) выполнены отверстия 17, через которые вазелиновая смазка выдавливается из пористого материала 15 в пространство между эластичной мембраной 12 и основанием 10 (см. фиг.1), Этим достигается высокая степень герметизации при работе эластомерных мембран 12.Конструкция эластомерной съемной манжеты 2 показана на фиг.З. Она выполнена в виде замкнутой полости из эластомера, внутри которой расположен пористый материал 18, пропитанный вазелиновой смазкой, а с внутренней стороны цилиндра в слое 19 эластомера выполнены отверстия 20, через которые жидкая вазелиновая смазка выдавливается в пространство между половым членом и съемной манжетой 2 и кожным покровом лобкового сочленения. Такая конструкция съемной эластомерной манжеты 2 обеспечивает надежность герметизации и повышает безопасность лечения за счет исключения травм кожного покрова.Предлагаемое устройство для лечения импотенции обладает высокой степенью эффективности и безопасности лечения и может быть широко использовано в условиях вне клиники после клинических обследований пациента и соответствующих рекомендаций врача-сексопатолога.Формула изобретенияУстройство для лечения импотенции, содержащее прозрачный цилиндр с отверстием на торце и эластомерной манжетой, 5 расположенной с открытой стороны цилиндра, и источник разрежения, соединенный с отверстием цилиндра посредством гибкого шланга, о т л и ч а ю щ е е с я тем, что, с целью обеспечения индивидуального поль зования при увеличении эффективности и безопасности лечения и повышения надежности герметизации, зластомерная манжета установлена в контакте с внутренней и наружной поверхностями цилиндра, источ ник разрежения выполнен в виде сильфона с впускными и выпускными клапанами с эластомерными мембранами, установленными соответственно в верхнем и нижнем основаниях сильфона, отверстие впускного клапана соединено с гибким шлангом, эластомерная мембрана впускного клапана установлена внутри сильфона, а выпускного - снаружи, при этом эластомерные мембраны и манжета выполнены в виде замкнутой полости из эластомера, внутри которой расположен пористый материал, пропитанный вазелиновой смазкой, причем на мембране со стороны контакта с отверстием клапана и на манжете с внутренней стороны цилиндра в слое эластомера выполнены отверстия.
