Магнитный сепаратор

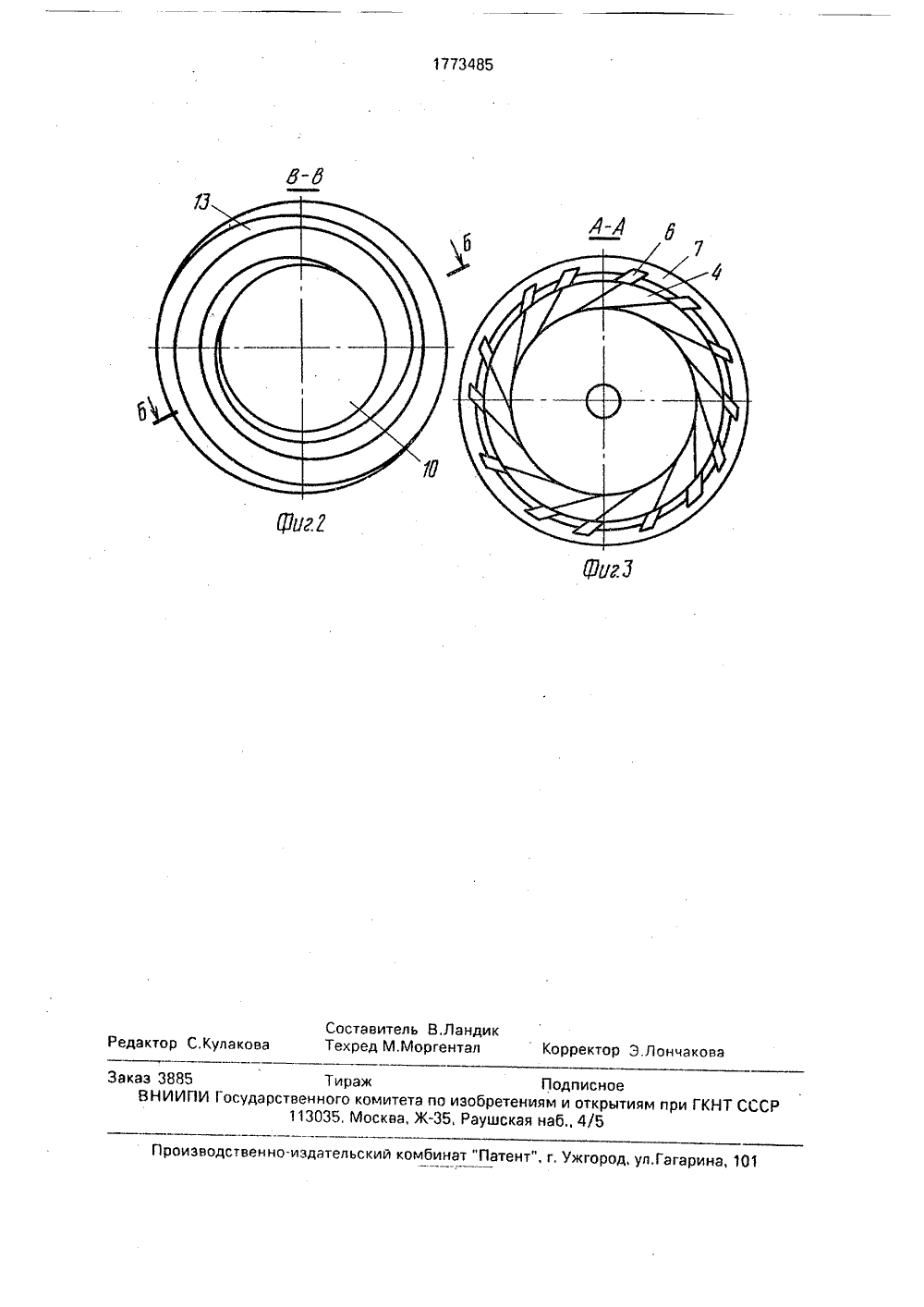

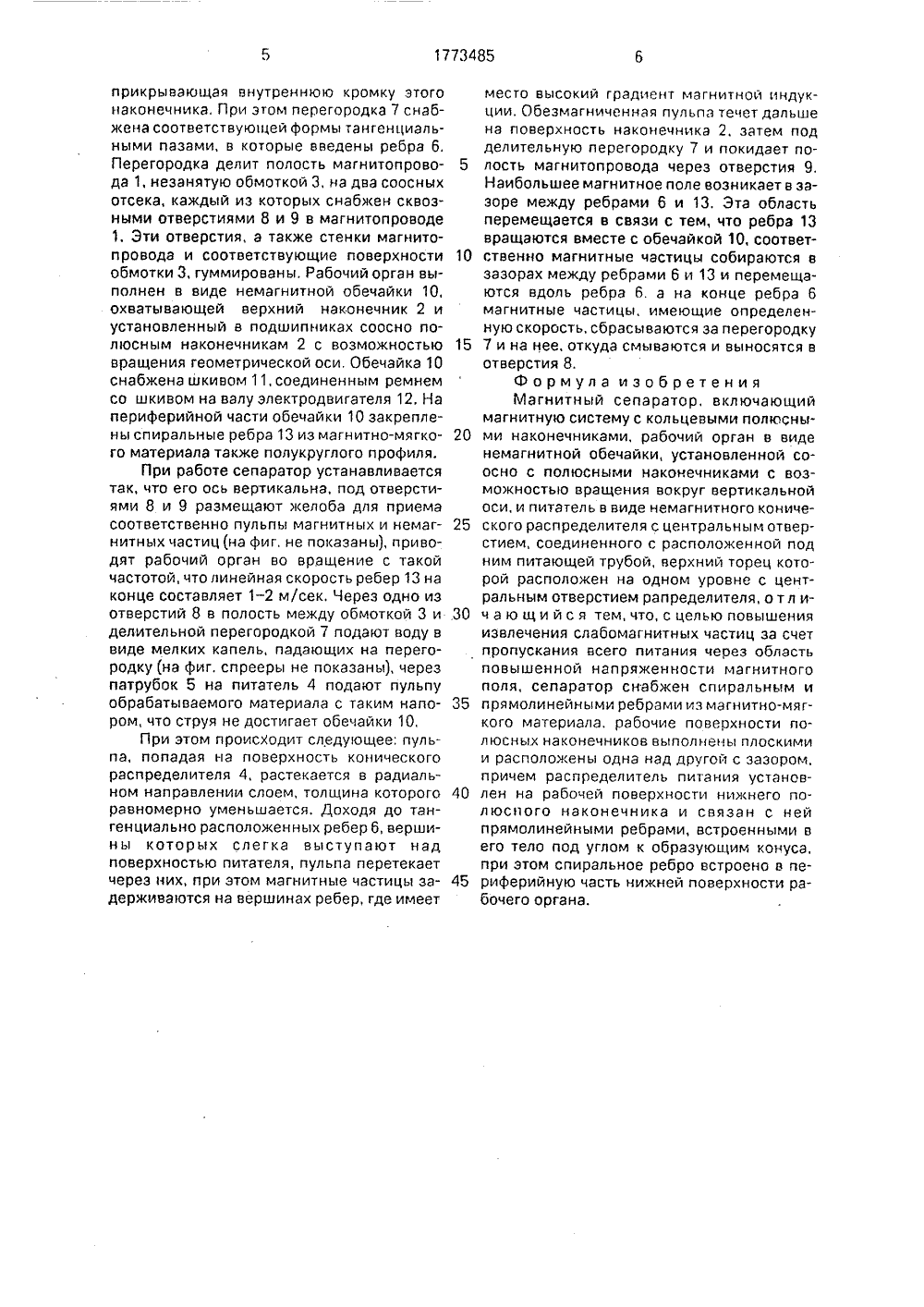

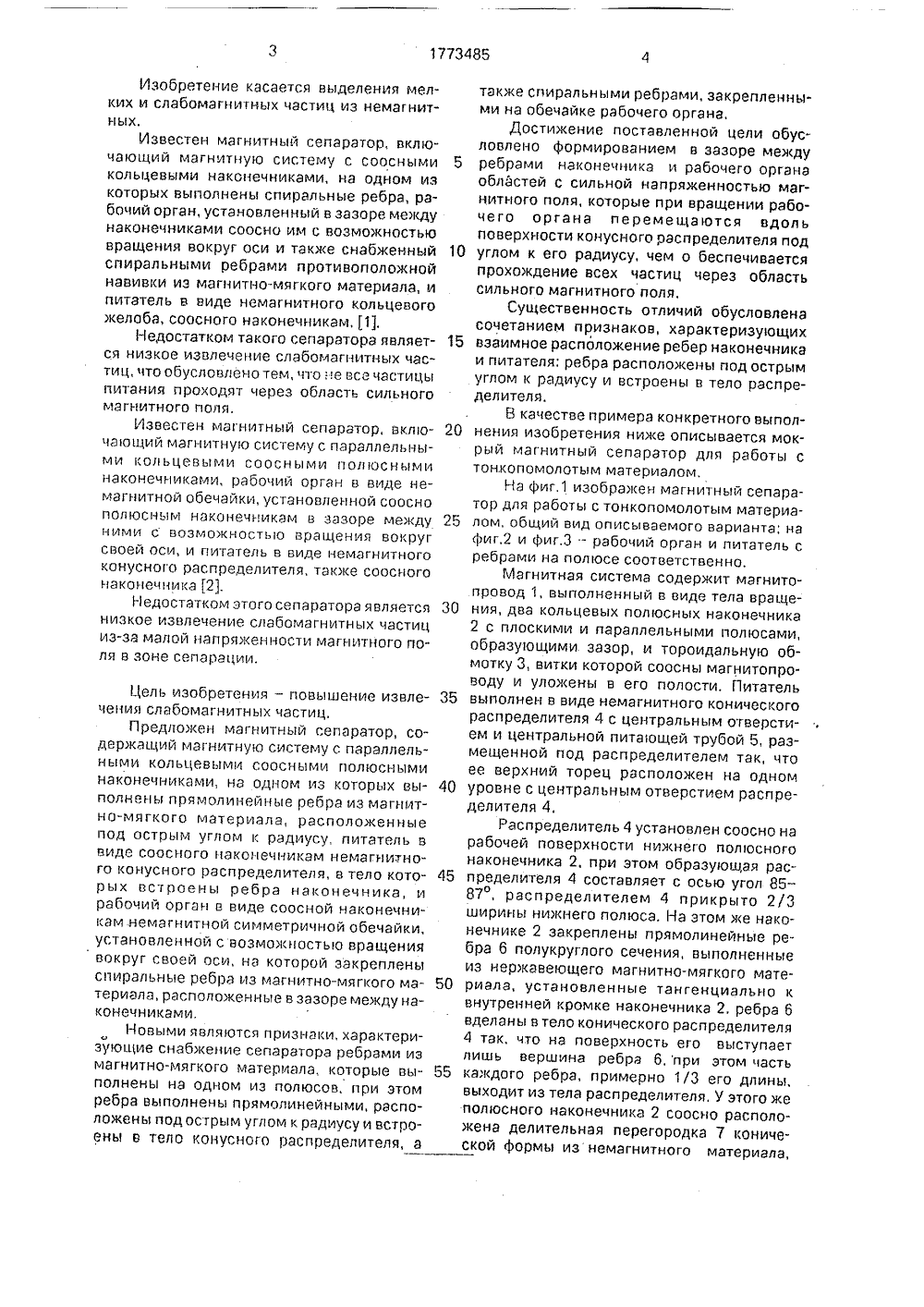

ТЕН ДЕТЕЛЬСТВУ КОМУ В 4 ОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗО(56) Авторское свидетельство СССР М 1005913, кл. В 03 С 1/02, 1978.Авторское свидетельство СССРМ 1720721, кл, В 03 С 1/04, 1990.. (57) Использование; мокрая магнитная сепарация тонкоизмельченных слабомагнитных руд. Сущность изобретения: электромагнит 1 имеет кольцевые плоские полюсные наконечники 2, расположенные друг над другом с зазором. В этом зазоре вращается немагнитный рабочий орган 10 в виде обечайки, на периферии которой закреплено спиральное магнитно-мягкое ребро 13. На нижнем 5 В 03 С 1/04, 1/30 полюсном наконечнике 2 установлен пита 1 тель в виде немагнитного конического распределителя 4 с центральным отверстием.Верхний торец питающей трубы 5 расположен на уровне этого отверстия. Распределитель 4 связан с нижним полюсным наконечником посредством ребер 6. Эти ребра прямолинейны, установлены под углом к образующей конуса и выполнены из магнитно-мягкого материала, Делительная перегородка 7 направляет немагнитную фракцию в отверстие 9, а магнитную - в отверстие 8. Наличие неподвижных прямолинейных ребер 6 и вращающегося спираль ного ребра 13 повышает напряженность поля в рабочей зоне и способствует выводу магнитной фракции вдоль ребер 6 к отверстию 8. 3 ил.Изобретение касается выделения мелких и слабомагнитных частиц из немагнитных,Известен магнитный сепаратор, включающий магнлтную систему с соосными кольцевыми наконечниками, на одном из которых выполнены спиральные ребра, рабочий орган, установленный в зазоре мекду наконечниками соосно им с возможностью вращения вокруг оси и также снабженный спиральными ребрами противоположной навивки из магнитно-мягкого материала, и питатель в аиде немагнитного кольцевого желоба, соосного наконечникам, 1.Недостатком такого сепаратора является низкое извлечение слабомагнитных частиц, что обусловлено тем, что не все частицы питания проходят через область сильного магнитного поля,Известен магнитный сепаратор, включающий магнлтную систему с параллельными кольцевыми соосными полюснымл наконечниками, рабочий орган в виде не- магнитной обечайки, установленной соосно полюсным наконечникам в зазоре между ними с возмокностью вращения вокруг своей оси, и питатель в виде немагнитного конусного распределителя, такке соосного наконечника 2.Недостатком этого сепаратора является низкое извлечение слабомагнитных частиц из-за малой напрякенности магнитного поля в зоне сепарации. Цель изобретения - повышение извлечения слабомагнитных частиц,Предлокен магнитный сепаратор, содеркащий магнитную систему с параллельными кольцевыми соосными полюсными наконечниками, на одном из которых выполнены прямолинейные ребра из магнитно-мягкого материала, расположенные под острым углом к радиусу. питатель в виде соосного наконечникам немагнитного конусного распределителя, в тело которых встроены ребра наконечника, и рабочий орган в виде соосной наконечникам немагнитной симметричной обечайки, установленной с возможностью вращения вокруг своей оси, на которой закреплены спиральные ребра из магнитно-мягкого материала, расположенные в зазоре между наконечниками.Новыми являются признаки, характеризующие снабжение сепаратора ребрами из магнитно-мягкого материала, которые выполнены на одном из полюсов, при этом ребра выполнены прямолинейными, расположены под острым углом к радиусу и встроены в тело конусного распределителя, а также спиральными ребрами, закрепленными на обечайке рабочего органа,Достижение поставленной цели обусловлено формированием в зазоре между5 ребрами наконечника и рабочего органаобластей с сильной напряженностью магнитного поля, которые при вращении рабочего органа перемещаются вдольповерхности конусного распределителя под10 углом к его радиусу, чем о беспечиваетсяпрохокдение всех частиц через областьсильного магнитного поля.Существенность отличий обусловленасочетанием признаков, характеризующих15 взаимное расположение ребер наконечникаи питателя: ребра расположены под острымуглом к радиусу и встроены в тело распределителя.В качестве примера конкретного выпол 20 нения изобретения ниже описывается мокрый магнитный сепаратор для работы стонкопомолотым материалом,На фиг,1 изображен магнитный сепаратор для работы с тонкопомолотым материа 25 лом, общий вид описываемого варианта; нафиг.2 и фиг.З - рабочий орган и питатель сребрами на полюсе соответственно.Магнитная система содержит магнитопровод 1, выполненный в виде тела враще 30 ния, два кольцевых полюсных наконечника2 с плоскими и параллельными полюсами,образующими зазор, и тороидальную обмотку 3, витки которой соосны магнитопроводу и уложены в его полости. Питатель35 выполнен в виде немагнитного коническогораспределителя 4 с центральным отверстием и центральной пита 1 ощей трубой 5, размещенной под распределителем так, чтоее верхний торец расположен на одном40 уровне с центральным отверстием распределителя 4.Распределитель 4 установлен соосно нарабочей поверхности нижнего полюсногонаконечника 2, при этом образующая рас 45 пределителя 4 составляет с осью угол 85 -87, распределителем 4 прикрыто 2/3ширины нижнего полюса. На этом же наконечнике 2 закреплены прямолинейные ребра 6 полукруглого сечения, выполненныеиз неркавеющего магнитно-мягкого мате 50 риала, установленные тангенциально квнутренней кромке наконечника 2. ребра бвделаны в тело конического распределителя4 так, что на поверхность его выступаетлишь вершина ребра 6, при этом часть55 каждого ребра, примерно 1/3 его длины,выходит из тела распределителя, У этого жеполюсного наконечника 2 соосно расположена делительная перегородка 7 конической формы из немагнитного материала, 1773485прикрывающая внутреннюю кромку этого наконечника, При этом перегородка 7 снабжена соответствующей формы тангенциальными пазами, в которые введены ребра 6. Перегородка делит полость магнитопровода 1, незанятую обмоткой 3, на два соосных отсека, каждый из которых снабжен сквозными отверстиями 8 и 9 в магнитопроводе 1. Эти отверстия, а также стенки магнитопровода и соответствующие поверхности обмотки 3, гуммированы, Рабочий орган выполнен в виде немагнитной обечайки 10, охватывающей верхний наконечник 2 и установленный в подшипниках соосно полюсным наконечникам 2 с возможностью вращения геометрической оси. Обечайка 10 снабжена шкивом 11,соединенным ремнем со шкивом на валу электродвигателя 12, На периферийной части обечайки 10 закреплены спиральные ребра 13 из магнитно-мягкого материала также полукруглого профиля.При работе сепаратор устанавливается так, что его ось вертикальна, под отверстиями 8 и 9 размещают желоба для приема соответственно пульпы магнитных и немагнитных частиц(на фиг. не показаны), приводят рабочий орган во вращение с такой частотой, что линейная скорость ребер 13 на конце составляет 1 - 2 м/сек, Через одно из отверстий 8 в полость между обмоткой 3 и делительной перегородкой 7 подают воду в виде мелких капель, падающих на перегородку (на фиг, спрееры не показань), через патрубок 5 на питатель 4 подают пульпу обрабатываемого материала с таким напором, что струя не достигает обечайки 10,При этом происходит следующее; пульпа. попадая на поверхность конического распределителя 4, растекается в радиальном направлении слоем, толщина которого равномерно уменьшается. Доходя до тангенциально расположенных ребер 6, вершины которых слегка выступают над поверхностью питателя, пульпа перетекает через них, при этом магнитные частицы задерживаются на вершинах ребер, где имеет 5 10 15 20 25 30 35 40 45 место высокий градиент магнитной индукции, Обезмагниченная пульпа течет дальше на поверхность наконечника 2, затем под делительную перегородку 7 и покидает полость магнитопровода через отверстия 9, Наибольшее магнитное поле возникает в зазоре между ребрами 6 и 13, Эта область перемещается в связи с тем, что ребра 13 вращаются вместе с обечай кой 10, соответственно магнитные частицы собираются в зазорах между ребрами 6 и 13 и перемещаются вдоль ребра 6. а на конце ребра 6 магнитные частицы, имеющие определенную скорость. сбрасываются за перегородку 7 и на нее, откуда смываются и выносятся в отверстия 8.Формула изобретения Магнитный сепаратор, включающий магнитную систему с кольцевыми полюсными наконечниками, рабочий орган в виде немагнитной обечайки, установленной соосно с полюсными наконечниками с возможностью вращения вокруг вертикальной оси, и питатель в виде немагнитного конического распределителя с центральным отверстием, соединенного с расположенной под ним питающей трубой, верхний торец которой расположен на одном уровне с центральным отверстием рапределителя, о т л ич а ю щ и й с я тем, что, с целью повышения извлечения слабомагнитных частиц за счет пропускания всего питания через область повышенной напряженности магнитного поля, сепаратор снабжен спиральным и прямолинейными ребрами из магнитно-мягкого материала, рабочие поверхности полюсных наконечников выполнены плоскими и расположены одна над другой с зазором, причем распределитель питания установлен на рабочей поверхности нижнего полюсного наконечника и связан с ней прямолинейными ребрами, встроеннь 1 ми в его тело под углом к образующим конуса, при этом спиральное ребро встроено в периферийную часть нижней поверхности рабочего органа.1773485 Составитель В,ЛандикТехред М.Моргентал Редактор С.Кулакова Корректор Э,Лончакова Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Заказ 3885 Тираж Подписное ВНИИПИ Государственного комитета по иэобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5
