Датчик давления

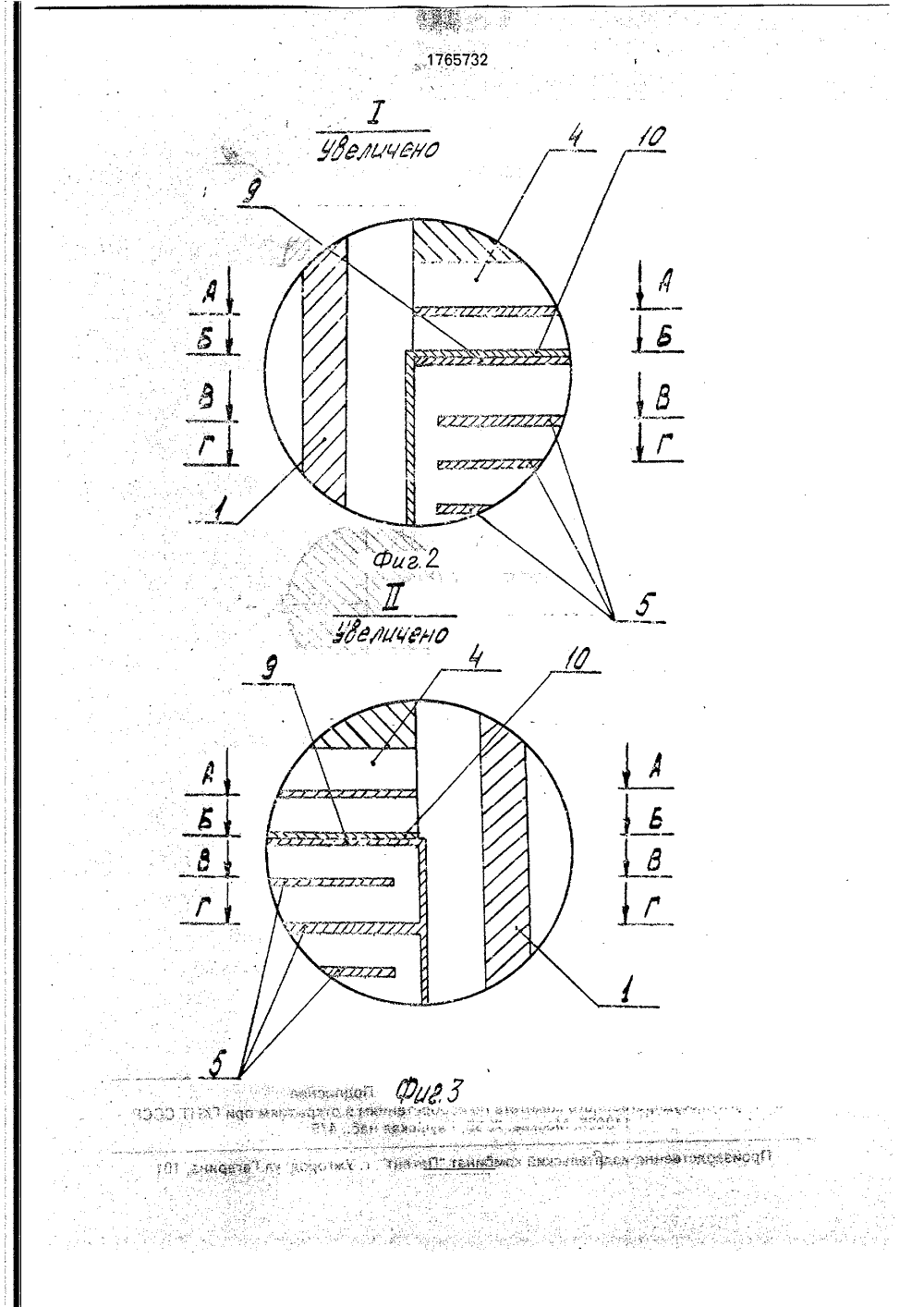

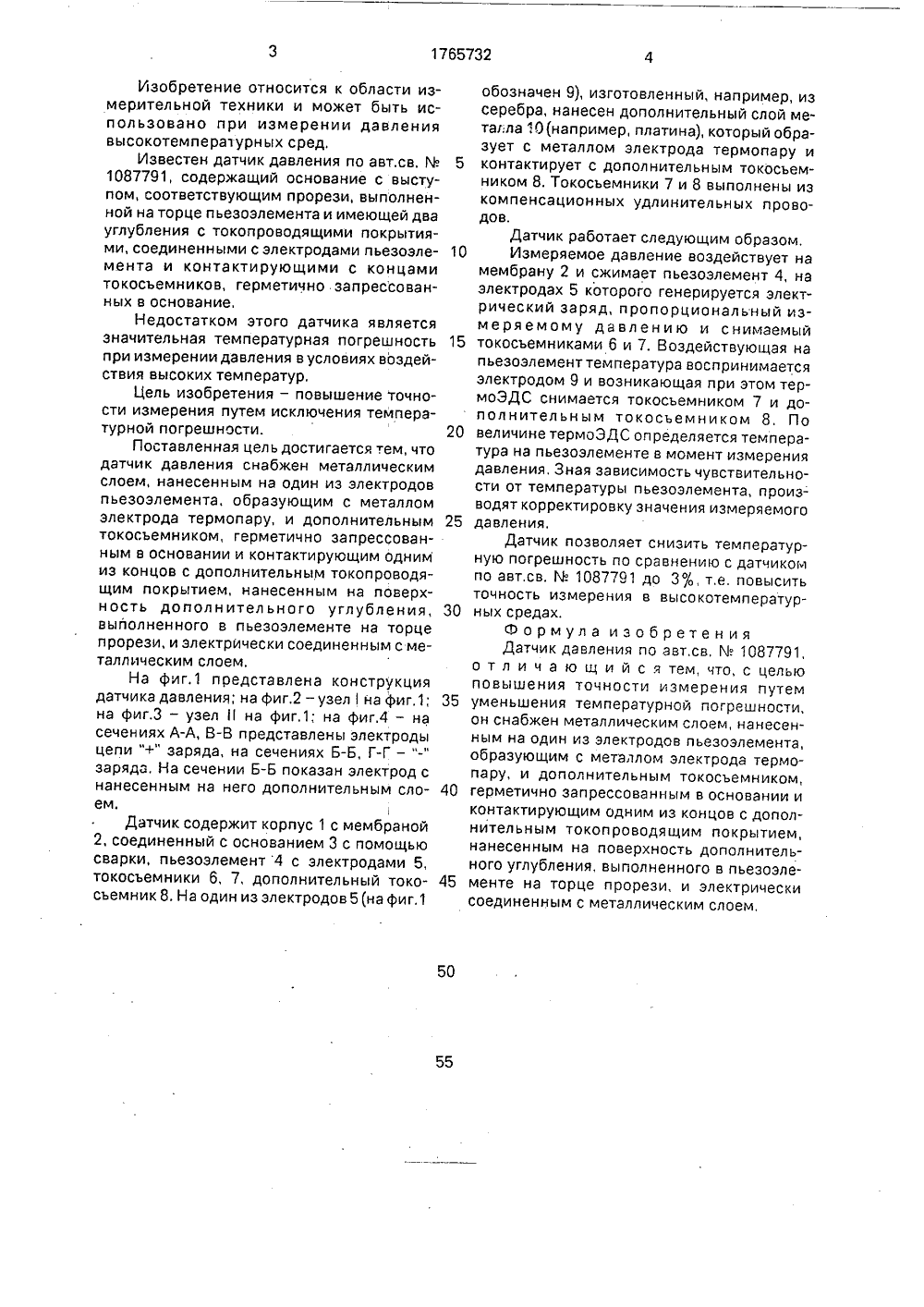

(51)5 8 РЕТЕНИ Я К АВТОР СВИДЕТЕЛЬСТВ Ц 3 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССРОПИСА НИЕ ИЗОБ(71) Научно-исследовательский институт физических измерений(56) Авторское свидетельство СССРВ 1087791, кл. 0 019/08, 1983.(57) Изобретение может быть использованопри измерении давления высокотемпературных сред, Цель - повышение точности измерения путем исключения температурной погрешности. Датчик содержит корпус 1 с мембраной 2, соединенный с основанием 3 с помощью сварки, пьезоэлемент 4 с электродами 5, токосъемники 6, 7, дополнительный токосъемник 8. На один из электродов 5, изготовленный, например, из серебра, нанесен дополнительный слой метала 10 (например, платина), который образует с металлом электродатермопару й контактирует с дополнительным токосъем- ником 8. Токосъемники 7 и 8 выполнены из компенсационных удлинительйых- проводов, 1 ил.1765732 50 55 Изобретение относится к области измерительной техники и может быть использовано при измерении давлениявысокотемпературных сред,Известен датчик давления по авт.св. Мг 51087791, содержащий основание с выступом, соответствующим прорези, выполненной на торце пьезоэлемента и имеющей двауглубления с токопроводящими покрытиями, соединенными с электродами пьезоэлемента и контактирующими с концамитокосъемников, герметично запрессованных в основание,Недостатком этого датчика являетсязначительная температурная погрешность 15при измерении давления в условиях воздействия высоких температур,Цель изобретения - повышение точности измерения путем исключения температурной погрешности. 20Поставленная цель достигается тем, чтодатчик давления снабжен металлическимслоем, нанесенным на один из электродовпьезоэлемента, образующим с металломэлектрода термопару, и дополнительным 25токосъемником, герметично запрессованным в основании и контактирующим однимиз концов с дополнительным токопроводящим покрытием, нанесенным на поверхность дополнительного углубления, 30выполненного в пьезоэлементе на торцепрорези, и электрически соединенным с металлическим слоем,На фиг.1 представлена конструкциядатчика давления; на фиг,2 - узел на фиг,1; 35на фиг,3 - узелна фиг.1; на фиг,4 - насечениях А-А, В-В представлены электродыцепи "+" заряда, на сечениях Б-Б, Г-Г - "-"заряда. На сечении Б-Б показан электрод снанесенным на него дополнительным слоем.Датчик содержит корпус 1 с мембраной2, соединенный с основанием 3 с помощьюсварки, пьезоэлемент 4 с электродами 5,токосъемники 6, 7, дополнительный токосъемник 8. На один из электродов 5 (на фиг.1 обозначен 9), изготовленный, например, из серебра, нанесен дополнительный слой металла 10(например, платина), который образует с металлом электрода термопару и контактирует с дополнительным токосъемником 8. Токосъемники 7 и 8 выполнены из компенсационных удлинительных проводов.Датчик работает следующим образом.Измеряемое давление воздействует на мембрану 2 и сжимает пьезоэлемент 4, на электродах 5 которого генерируется электрический заряд, пропорциональный измеряемому давлению и снимаемый токосъемниками 6 и 7. Воздействующая на пьезоэлемент температура воспринимается электродом 9 и возникающая при этом тер- моЭДС снимается токосъемником 7 и дополнительным токосъемником 8, По величине термоЭДС определяется температура на пьезоэлементе в момент измерения давления, Зная зависимость чувствительности от температуры пьезоэлемента, производят корректировку значения измеряемого давления.Датчик позволяет снизить температурную погрешность по сравнению с датчиком по авт.св. М 1087791 до Зо, т,е, повысить точность измерения в высокотемпературных средах.Формула изобретения Датчик давления по авт,св, М. 1087791, о т л и ч а ю щ и й с я тем, что, с целью повышения точности измерения путем уменьшения температурной погрешности, он снабжен металлическим слоем, нанесенным на один из электродов пьезоэлемента, образующим с металлом электрода термопару, и дополнительным токосъемником, герметично запрессованным в основании и контактирующим одним из концов с дополнительным токопроводящим покрытием, нанесенным на поверхность дополнительного углубления, выполненного в пьезоэлементе на торце прорези, и электрически соединенным с металлическим слоем,1765732Составитель Ю.Пивкинэктор Н.Коляда, Техред М.Моргентал Корректор С,Лисин аказ 3381 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 10
