Устройство для срезания деревьев

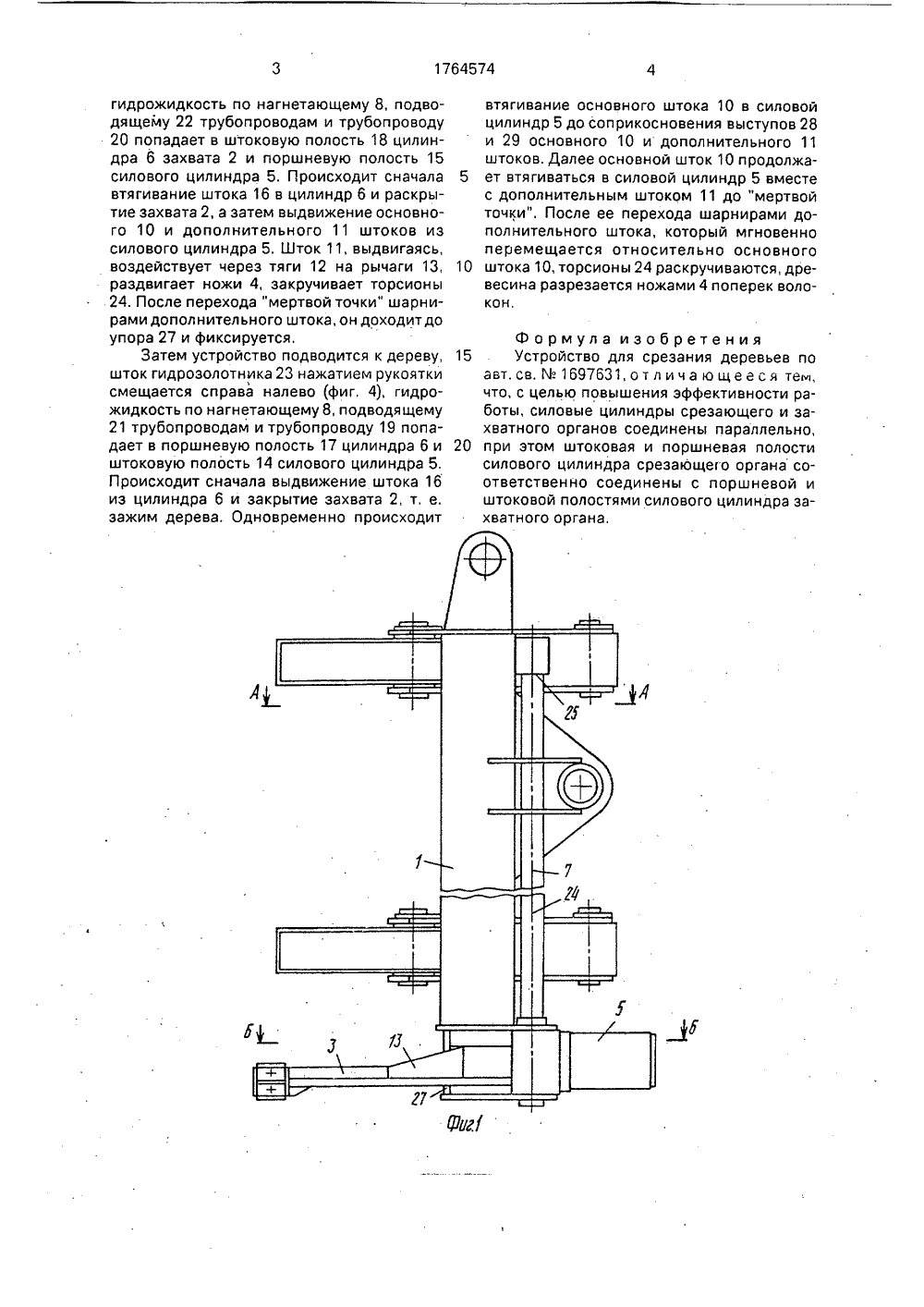

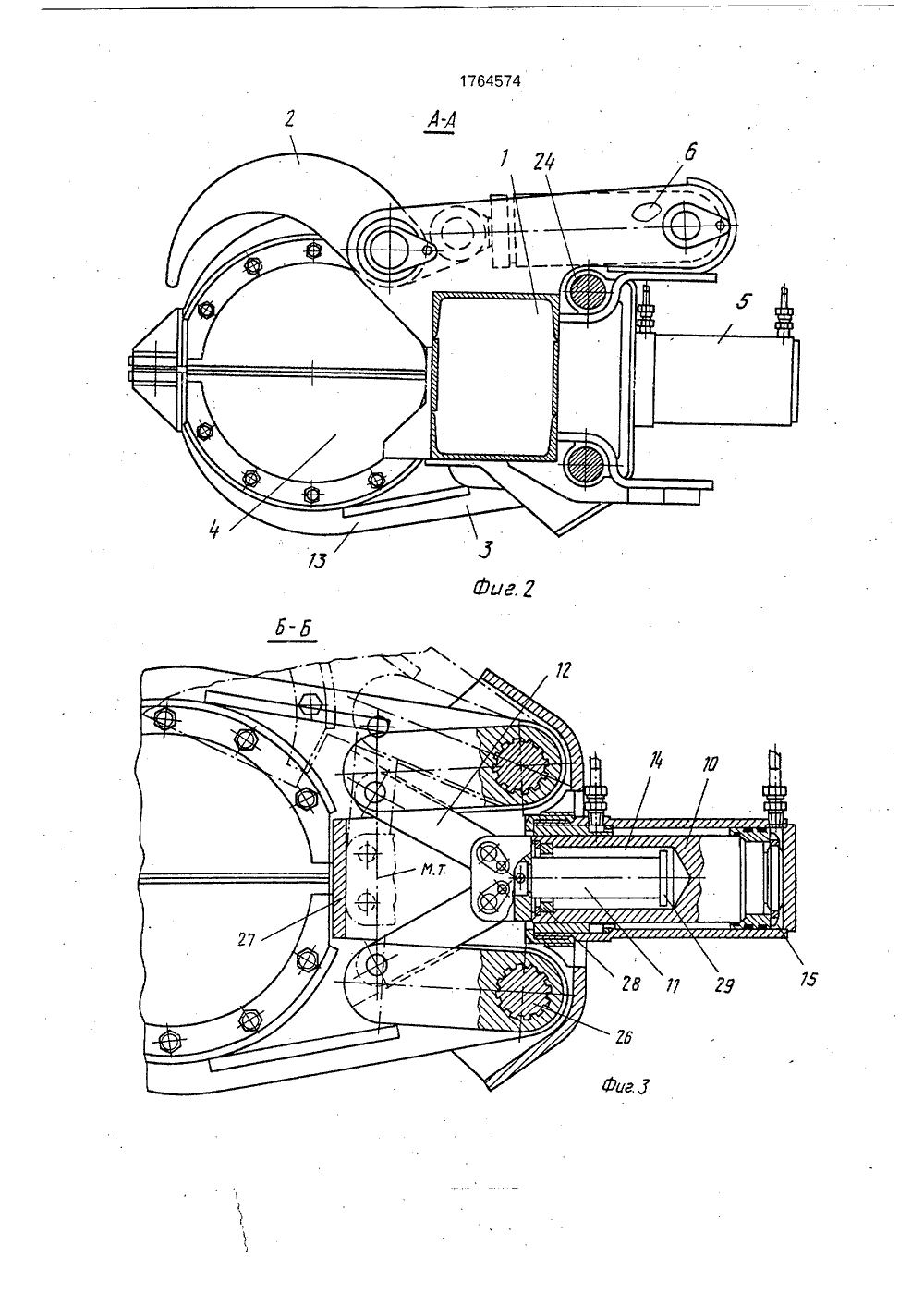

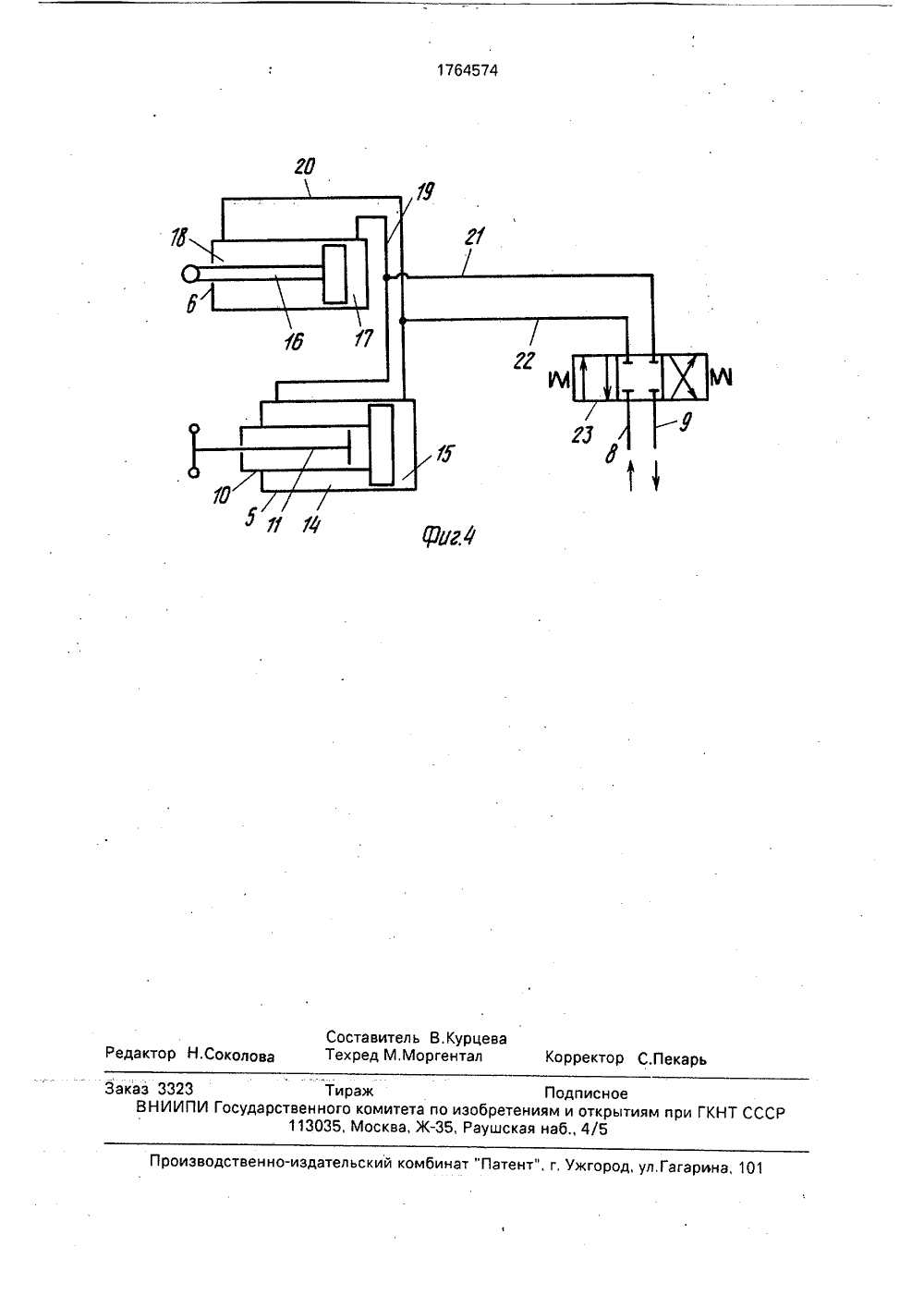

(51)5 А 01 6 23/О ОМИТЕТОТКРЫТИЯМ ГОСУДАРСТВЕННЫИПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР БРЕТЕНИЯ ЛЬСТВУ(56) Авторское свидетельство СССРМ 1697631, кл, А 01 6 23/08, 1990. к лесной проспользовано в вьев лесозагодля раскряжевие констти в рабоощ ивн На фиг. 1 показано захватно-срезающее устройство, вид сбоку; на фиг. 2 - то же, вид сверху (разрез А - А на фиг. 1); на фиг, 3 - то же, вид сверху(разрез Б - Б на фиг, 1); на фиг.4 - показана принципиальная гидросхема устройства,Захватно-срезающее устройство содержит корпус 1 с захватом 2, импульсный срезающий аппарат 3 с ножами 4, силовым цилиндром 5 срезающего аппарата 3, цилиндром 6 захвата 2, аккумулятор 7 энергии, нагнетающий 8 и сливной 9 трубопроводы, Силовой цилиндр 5 содержит основной шток 10, в котором с возможностью перемещения размещен дополнительный шток 11, шарнирно связанный через тяги 12 с рычагами 13, на одних концах которых установлены ножи 4, Силовой цилиндр 5 содержит также штоковую 14 и поршневую 15 поло 4 ос 23 нажатием руаправо (фиг, 4),ПИСАНИЕ АВТОРСКОМУ СВ Изобретение относится мышленности и может быть устройствах для резания дер товительных машин, а также ки хлыстов на сортаменты,Цель изобретения - упр рукции и повышение эффект(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ(57) Использование: для срезания деревьев,а также раскряжевки хлыстов на сортаменты. Сущность изобретения: силовые цилиндры срезающего и захватного органовсоединены параллельно, а штоковая и поршневая полости силового цилиндра срезающего органа соответственно соединены споршневой и штоковой полостями силовогоцилиндра захватного органа, 4 ил,сти, Цилиндр 6 захвата 2 содержит шток 16, поршневую 17 и штоковую 18 полости. Силовой цилиндр 5 срезающего аппарата 3 и цилиндр 6 захвата 2 соединены параллельно, при этом штоковая 14 и поршневая 15 полости силового цилиндра 5 соответственно соединены с поршневой 17 и штоковой 18 полостями цилиндра 6 захвата 2 при помощи трубопроводов 19 и 20, к которым соответственно подсоединены подводящие трубопроводы 21 и 22, Кроме того, гидросистема включает трехпозиционный золотник 23 Аккумулятор 7 энергии выполнен в виде торсионов 24, симметрично установленных на корпусе 1, каждый из которых закреплен одним концом 25 на корпусе 1, другой конец 26 связан со свободным концом рычага 13. Дополнительный шток 11 взаимодействует с упором 27, установленным на корпусе 1, Основной шток 10 и дополнительный шток 11 выполнены с взаимодействующими друг с другом выступами 28 и 29.Устройство работает следующим образом,Шток гидрозолотникакоятки смещается слева нгидрожидкость по нагнетающему 8, подводящему 22 трубопроводам и трубопроводу 20 попадает в штоковую полость 18 цилиндра 6 захвата 2 и поршневую полость 15 силового цилиндра 5. Происходит сначала втягивание штока 16 в цилиндр 6 и раскрытие захвата 2, а затем выдвижение основного 10 и дополнительного 11 штоков из силового цилиндра 5. Шток 11, выдвигаясь, воздействует через тяги 12 на рычаги 13, раздвигает ножи 4, закручивает торсионы 24. После перехода "мертвой точки" шарнирами дополнительного штока, он доходитдо упора 27 и фиксируется,Затем устройство подводится к дереву, шток гидрозолотника 23 нажатием рукоятки смещается справа налево (фиг, 4), гидро- жидкость по нагнетающему 8, подводящему 21 трубопроводам и трубопроводу 19 попадает в поршневую полость 17 цилиндра 6 и штоковую полость 14 силового цилиндра 5, Происходит сначала выдвижение штока 16 из цилиндра 6 и закрытие захвата 2, т, е. зажим дерева. Одновременно происходит втягивание основного штока 10 в силовой цилиндр 5 до соприкосновения выступов 28 и 29 основного 10 и дополнительного 11 штоков. Далее основной шток 10 продолжа ет втягиваться в силовой цилиндр 5 вместес дополнительным штоком 11 до "мертвой точки", После ее перехода шарнирами дополнительного штока, который мгновенно перемещается относительно основного 10 штока 10, торсионы 24 раскручиваются, древесина разрезается ножами 4 поперек волокон,Формула изобретения15 Устройство для срезания деревьев поавт. св. %1697631, от лича ю щее ся тем,что, с целью повышения эффективности работы, силовые цилиндры срезающего и захватного органов соединены параллельно,20 при этом штоковая и поршневая полостисилового цилиндра срезающего органа соответственно соединены с поршневой иштоковой полостями силового цилиндра захватного органа,1764574 Ф 14 Редактор Н.Соколова рректор С.Пекарь ям при ГКНТ СССР роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 10 Заказ 3323 ВНИИПИ Гос Составитель В.Курцев Техред М,МоргенталТираж Подписнотвенного комитета по изобретениям и открь 113035, Москва, Ж, Раушская наб., 4/5
