Противоселевое сооружение

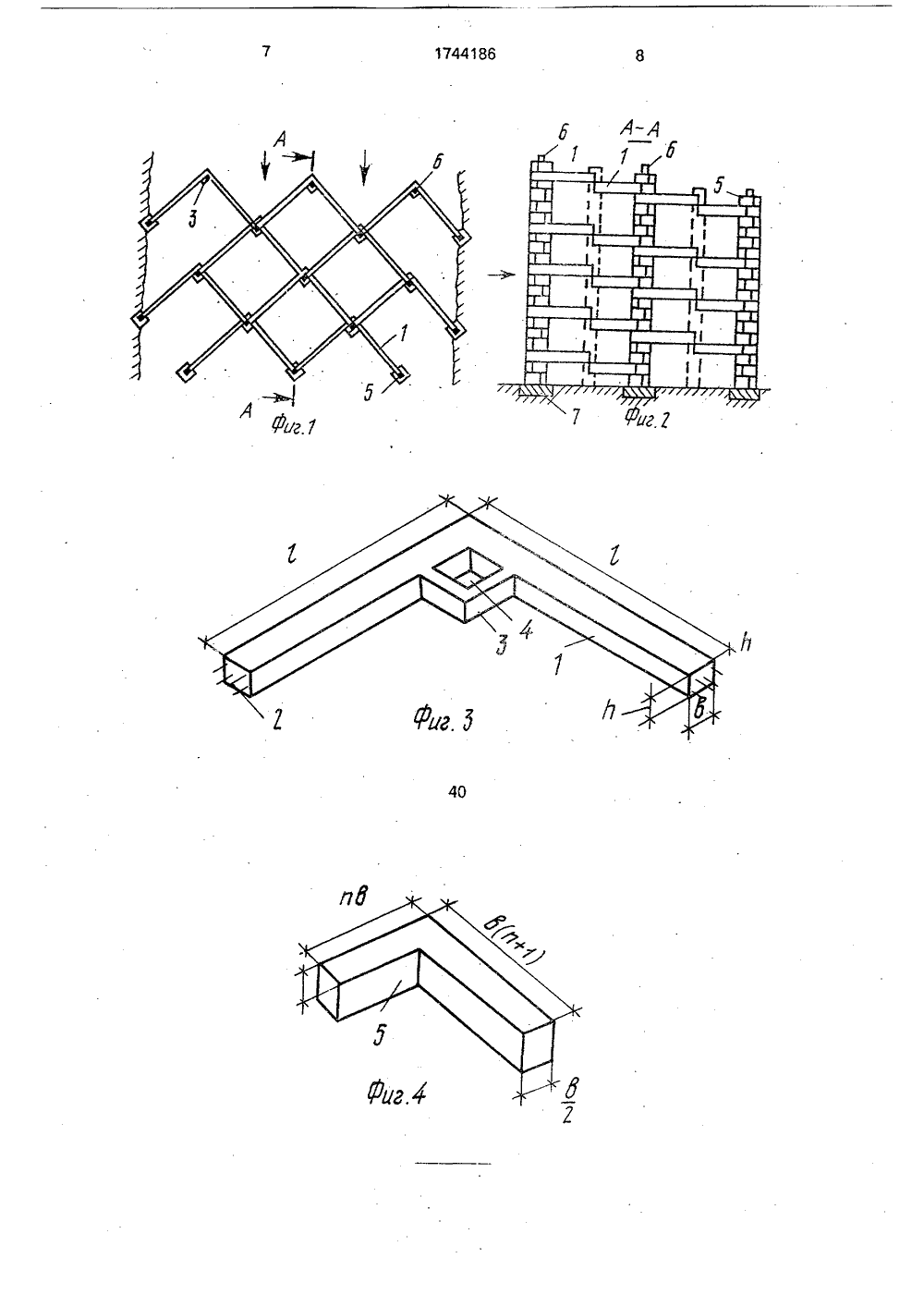

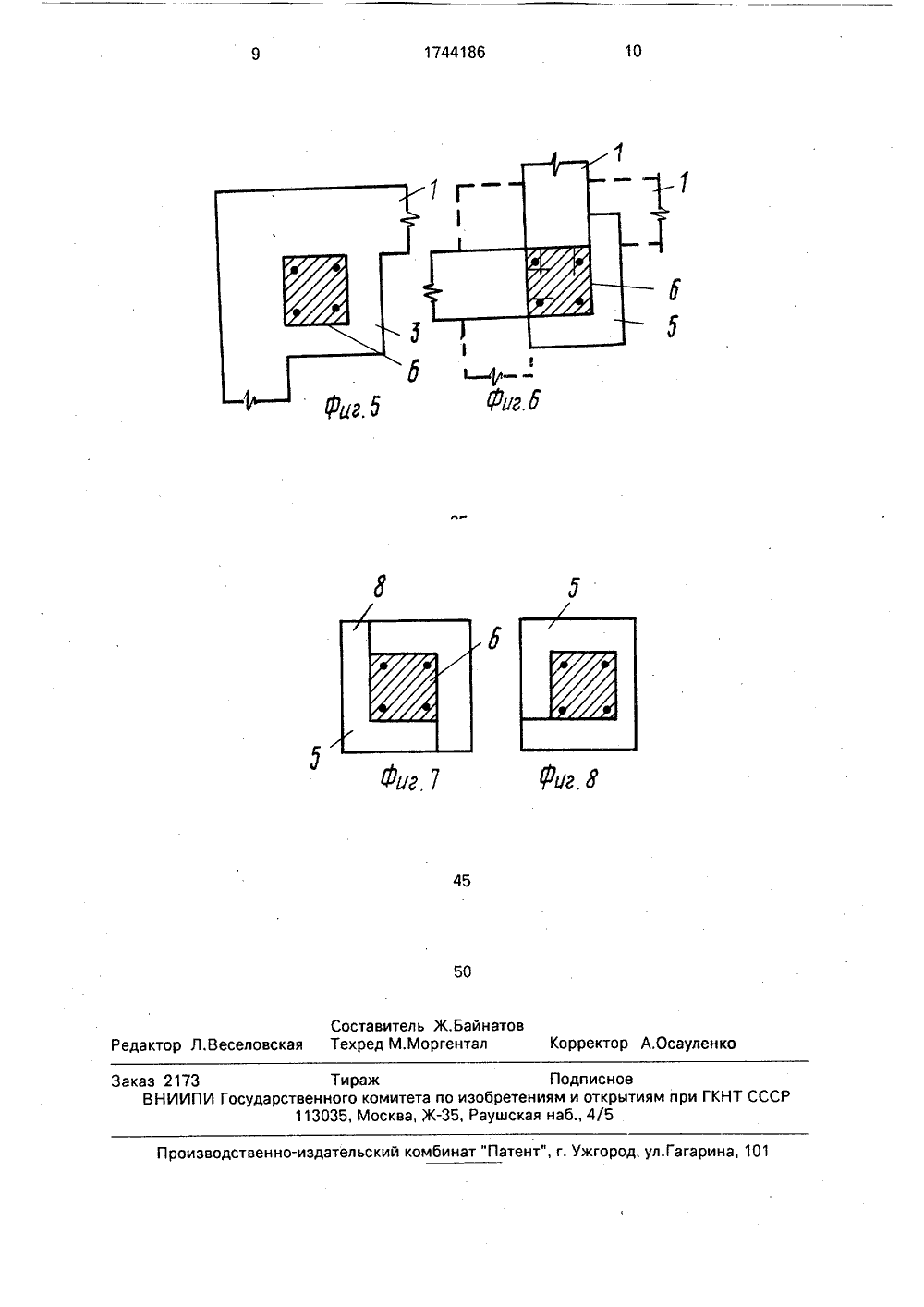

( 9) 4186 А 51)5 Е 02 В 8/О Б ТЕН ВИДЕТЕЛ ЬСТВ К АВТОРСКО маах и ми в ся их литные аюталок рый мо-лы,го элементамости ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ОПИСАНИЕ И(56) Авторское свидетельство СССРМ 1511323, кл. Е 02 В 8/06, 1989.(57) Использование: в качестве селезащитного сооружения. Сущность изобретения:сооружение содержит железобетонные балки, ломанные в средней части под углом 90,Изобретение относится к гидротехническим сооружениям и может быть использовано для защиты объектов нижерасположенных по селеносному руслу.Цель изобретения - упрощение изготовления и монтажа конструкции сооружения и повышение надежности при эксплуатации.На фиг.1 показано сооружение, план; на фиг.2 - разрез А - А на фиг 1 на фиг.3 - ломаная железобетонная балка, общий вид; на фиг.4 - Г-образный элемент сооружения; на фиг.5 - 8 - порядок укладки ломаных балок и Г-образных элементов для получения вертикальных шахт под стойки.Сооружение содержит железобетонные ломанные под углом 90 балки 1, расположенные ярусами по высоте сооружения, при этом балки могут располагаться в плане под углом навстречу селевому потоку (фиг.1). Железобетонные балки 1 имеют арматурные выпуски 2 на свободных концах и прямоугольные утолщения 3 с отверстиями 4 в местах излома, Каждый ярус собирается из расположенные ярусами по высоте со жения. Железобетонные балки имеют а турные выпуски на свободных конц прямоугольные утолщения с отверстия местах изломов. Каждый ярус собирает железобетонных балок и Г-образных эле тов, образующих опорные шайбы, и моно ных железобетонных стоек, Железобетон балки арматурными выпусками заделыв ся в монолитные стойки, Нижний ряд б устанавливается на фундамент, в кото также заделывается арматурный каркас нолитной железобетонной стойки. 2 з.п,ф 8 ил. железобетонных балок 1, а также при помощи Г-образных элементов 5, образующих шайбы, и монолитных железобетонных стоек б. Железобетонные балки 1 арматурными выпусками на концах заделываются в монолитные стойки б. Нижний ряд балок устанавливается на фундамент 7, на которой также заделывается арматурный каркас монолитной железобетонной стойки 6. Сквозность сооружения регулируется при помощи Г-образных элементов 5, при этом вокруг стойки 6 в одной плоскости устанавливаются по два Г-образных элемента, образуя шайбы 8, чтобы получить прямоугольные отверстия под стойки. Установка шайбы 8 осуществляется по системе кирпичной кладки, т.е, вертикальный шов каждого нижнего ряда перекрывается перестановкой Г-образных элементов фиг.б и 8). Длина стороны Г-образ ределяется исходя из зави пЬЬп+1),5 10 где Ь - ширина поперечного сечения балки;и - кратность толщины стойки по отношению к ширине ломаной балки,При уменьшении угла менее 90 ломаной балки поперечные размеры сооружения в плане уменьшаются и для восполнения требуются дополнительные строительные материалы, а при увеличении угла более 90 умен ьша ются и родол ьн ые размеры (по отношению русла) сооружения, что ухудшает устойчивость сооружения на опрокидывание, это тоже связано с расходом материалов, Поэтому угол 90 ломаной балки считается более оптимальным.Противоселевое сооружение работает следующим образом.При прохождении по руслу селевого потока (направление его показано на фиг.1 стрелкой) железобетонные ломаные бал ки 1 передних нижних ярусов принимают на себя основной удар потока, при этом давление селевого потока передается на монолитные железобетонные стойки 6 и другие балки 1 по направлению потока, Противоселевое сооружение удерживается от давления селевого потока при помощи монолитных железобетонных стоек 6, закрепленных в фундаменте 7 на дне селеносного русла,Упрощение изготовления ломаной балки связано с тем, что вместо трех отверстий в известном сооружении предусмотрено только одно в местах излома с утолщением. Такой подход не ослабляет несущую способность сечения балки в местах отверстий, При транспортировке длинномерных (прямолинейных) элементов в известном сооружении возможно появление трещин или разрушение в середине длины балки в зоне отверстий. В предложенном сооружении балка приобретает плоский вид. Она более прочна при транспортировке и в эксплуатации. Отсутствие на свободных концах ломаных балок отверстий позволяет регулировать размеры поперечного сечения монолитной стойки в зависимости от мощности селевого потока и место расположения стоек в плане. Выпуски арматуры на концах балки обеспечивают сцепление балок со стойками, тем самым повышая несущую способность сооружения,Изготовление Г-образных элементов менее трудоемкое, чем железобетонных шайб, применяемых в известных конструкциях. Упрощение монтажа балок связано с 15 20 25 30 35 40 45 50 55 тем, что при установке балки фиксируются только по одному отверстию, а свободные концы укладываются на соседние стойки (в известных сооружениях фиксация балок идет одновременно по двум или трем отверстиям).В известных решениях при монтаже опорных шайб их поднимают до верхней точки арматурного каркаса стойки и опускают до проектного положения, что замедляет темп строительства (количество шайб доходит до нескольких сот штук) и затягивает сроки завершения, в предложенном решении укладка Г-образных элементов не связана с высотой арматурного каркаса, так как они устанавливаются, как кирпичная кладка. Кроме того, Г-образные элементы легко заменить при разрушении.Таким образом, изобретение позволяет упростить технологию изготовления и монтажа элементов за счет простоты геометрической формы ломаных балок и Г-образных элементов, повысить надежность при транспортировке балки, так как несущий элемент является плоским, и, кроме того, снизить требования по точности фиксации стоек, что ускоряет срок завершения строительства (последнее достигается за счет регулирования размеров поперечного сечения стоек).Формула изобретения 1, Противоселевое сооружение, содержащее опорные шайбы, железобетонные балки с отверстиями в пределах утолщений в средней части, расположенные ярусами по высоте и удерживаемые монолитными железобетонными стойками, закрепленными в фундаменте на дне русла реки, о т л ич а ю щ е е с я тем, что, с целью упрощения изготовления и монтажа конструкции сооружения, повышения надежности при эксплуатации, железобетонные балки выполнены в плане ломаными в средней части с взаимно перпендикулярными смежными сторонами и снабжены на концах арматурными выпусками,2, Сооружение по п,1, отл и ч а ю щ е ес я тем, что опорные шайбы составлены из двух половинок, каждая из которых выполнена в виде Г-образного элемента.3, Сооружение поп,1,отл ичающеес я тем, что утолщения, в пределах которых выполнены отверстия, расположены в местах излома балок и выполнены прямоугольными в плане,1744186 10 Составитель Ж.Байнатовселовская Техред М.Моргентал Коррек Редактор Л Осауле здательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Произ ен аз 2173 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5
