Устройство для сбора пыльцы или семян с деревьев

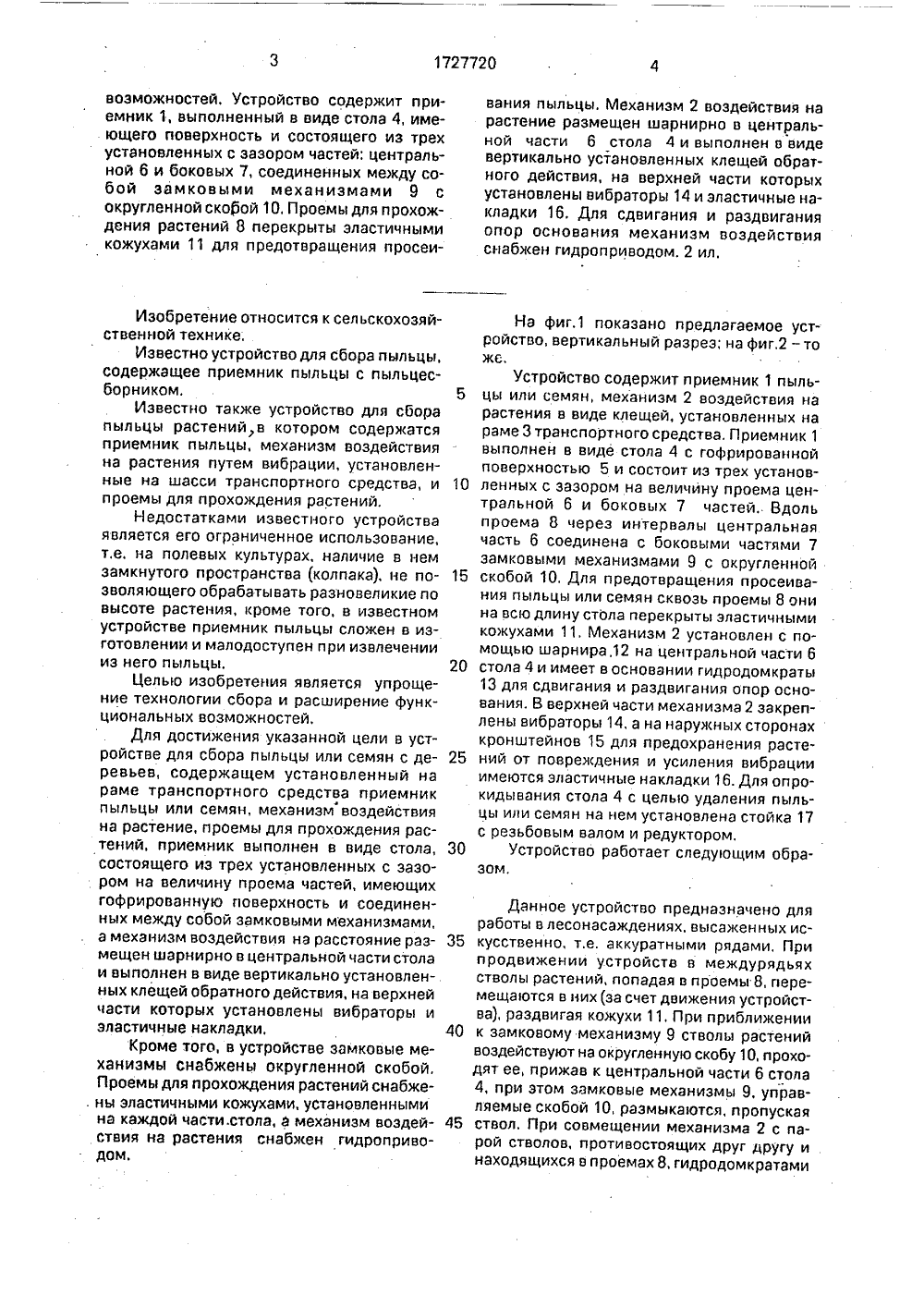

ОЮЗ СОВЕТСКИХОЦИАЛИСТИЧЕСКИЕСПУБЛИК 1727720 09 П 5 А 01 ГОСУДАРСТВЕННПО ИЗОБРЕТЕНИПРИ ГКНТ СССР КОМИТЕТИ ОТКРЫТИ ОПИСАНИЕ ИЗОБРЕТЕ ЕЛЬ ВТОРСКОМУ СВ(54) УСТРОЙСТВО ДЛЯ СБОРА ПЫЛЬЦИЛИ СЕМЯН С ДЕРЕВЬЕВ(56) Авторское свидетельство СССРМ 357934, кл. А 01 Н 1/02, 1970. 57) Иэобретение относится ственной технике. Целью иэ ется упрощение технологии или семян и расширение ф сельскохоэяйбретения явля- сбора пыльцы нкциональных1727720 35 40 45 воэможностей. Устройство содержит приемник 1, выполненный в виде стола 4, имеющего поверхность и состоящего из трех установленных с зазором частей: центральной 6 и боковых 7, соединенных между собой замковыми механизмами 9 с округленной скобой 10. Проемы для прохождения растений 8 перекрыты эластичными кожухами 11 для предотвращения просеиИзобретение относится к сельскохозяйственной технике.Известно устройство для сбора пыльцы,содержащее приемник пыльцы с пыльцесборникам.Известно также устройство для сборапыльцы растений,в котором содержатсяприемник пыльцы, механизм воздействияна растения путем вибрации, установленные на шасси транспортного средства, ипроемы для прохождения растений.Недостатками известного устройстваявляется ега ограниченное использование,т,е. на полевых культурах, наличие в немзамкнутого пространства (колпака), не позволяющего обрабатывать разновеликие повысоте растения, кроме того, в известномустройстве приемник пыльцы сложен в изготовлении и малодоступен и ри извлечениииз него пыльцы.Целью изобретения является упрощение технологии сбора и расширение функциональных возможностей,Для достижения указанной цели в устройстве для сбора пыльцы или семян с деревьев, содержащем установленный нараме транспортного средства приемникпыльцы или семян, механизм воздействияна растение, проемы для прохождения растений, приемник выполнен в виде стола,состоящего иэ трех установленных с зазором на величину проема частей, имеющихгофрированную поверхность и соединенных между собой замковыми механизмами,а механизм воздействия нэ расстояние размещен шарнирно в центральной части столаи выполнен в виде вертикально установленных клещей обратного действия, на верхнейчасти которых установлены вибратары иэластичные накладки.Кроме того, в устройстве замковые механизмы снабжены округленной скобой,Проемы для прохождения растений снабже, ны эластичными кожухами, установленнымина каждой части. стола, э механизм воздействия на растения снабжен гидроприводом. 5 10 15 20 25 30 вания пыльцы. Механизм 2 воздействия на растение размещен шарнирно в центральной части 6 стола 4 и выполнен в виде вертикально установленных клещей обратного действия, на верхней части которых установлены вибраторы 14 и эластичные накладки 16. Для сдвигания и раэдвигания опор основания механизм воздействия снабжен гидраприводом. 2 ил. На фиг,1 показано предлагаемое устройство, вертикальный разрез; на фиг,2 - то жс,Устройство содержит приемник 1 пыльцы или семян, механизм 2 воздействия на растения в виде клещей, установленных на раме 3 транспортного средства. Приемник 1 выполнен в виде стола 4 с гофрированной поверхностью 5 и состоит иэ трех установленных с зазором на величину проема центральной 6 и боковых 7 частей Вдоль проема 8 через интервалы центральная часть 6 соединена с боковыми частями 7 замковыми механизмами 9 с округленной скобой 10. Для предотвращения просеивания пыльцы или семян сквозь проемы 8 Они на всю длину стала перекрыты эластичными кожухами 11, Механизм 2 установлен с помощью шарнира,12 на центральной части 6 стола 4 и имеет в основании гидрадомкраты 13 для сдвигания и раздвигания опор основания. В верхней части механизма 2 закреплены вибраторы 14, а на наружных сторонах кронштейнов 15 для предохранения растений от повреждения и усиления вибрации имеются эластичные накладки 16. Для опрокидывания стола 4 с целью удаления пыльцы или семян на нем установлена стойка 17 с резьбовым валом и редуктором,Устройство работает следующим образам. Данное устройство предназначено для работы в лесанасэждениях, высаженных искусственно, т.е, аккуратными рядами, При продвижении устройств в междурядьях стволы растений, попадая в проемы 8, перемещаются в них (за счет движения устройства), раздвигая кожухи 11, При приближении к замковому механизму 9 стволы растений воздействуют на округленную скобу 10, проходят ее, прижав к центральной части 6 стола 4, при этом замковые механизмы 9, управляемые скобой 10, размыкаются, пропуская ствол. При совмещении механизма 2 с парой стволов, противостоящих друг другу и находящихся в проемах 8, гидродомкратамисдвигаются опоры основания механизма 2, при этом верхняя часть механизма 2 - кронштейны 15 расходятся и расклиниваются, упираясь накладками 16 в стволы растений, Включаются вибраторы 14, способствующие колебанию стволов, и происходит стряхивание пыльцы или семян, которые, падая, оседают в углублениях гофрированной поверхности 5. Сбор продукции осуществляется наклоном ствола 4. Формула изобретен ил 1. Устройство для сбора пыльцы или семян с деревьев, содержащее установленный на раме транспортного средства приемник пыльцы или семян с проемами для прохождения деревьев, вибратор и механизм воздействия на растение, о т л и ч аю щ е е с я тем, что, с целью упрощения технологии сбора и расширения функциональных возможностей, приемник пыльцы или семян выполнен в виде стола, состоящего из трех частей между которыми образова.ны проемы для прохождения деревьев, при этом части стола имеют гофрированную поверхность и соединены между собой замко выми механизмами, а механизмвоздействия на растение установлен шарнирно в центральной части стола и выполнен в виде вертикально расположенных клещей обратного действия, обращенных в 10 сторону деревьев, причем на верхней частиустановлены вибраторы и эластичные накладки.2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что замковые механизмы снабжены 15 округлой скобой.3. Устройство по п.1, о т л и ч а ю щ е ес я тем, что в проемах для прохождения растений на каждой части стола установлены эластичные кожухи,20 4.Устройствопоп,1,отличающеес я тем, что механизм воздействия на растения снабжен гидроприводом.. Составитель В. Гриненко едактор И. Горная Техред М,Моргентал КоррекШевку Заказ 1352 Тираж Подписное ВНИИЯИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5оизводственно-издательский комбинат "Патент", г. Ужгород, ул, Гага
