Генератор импульсов

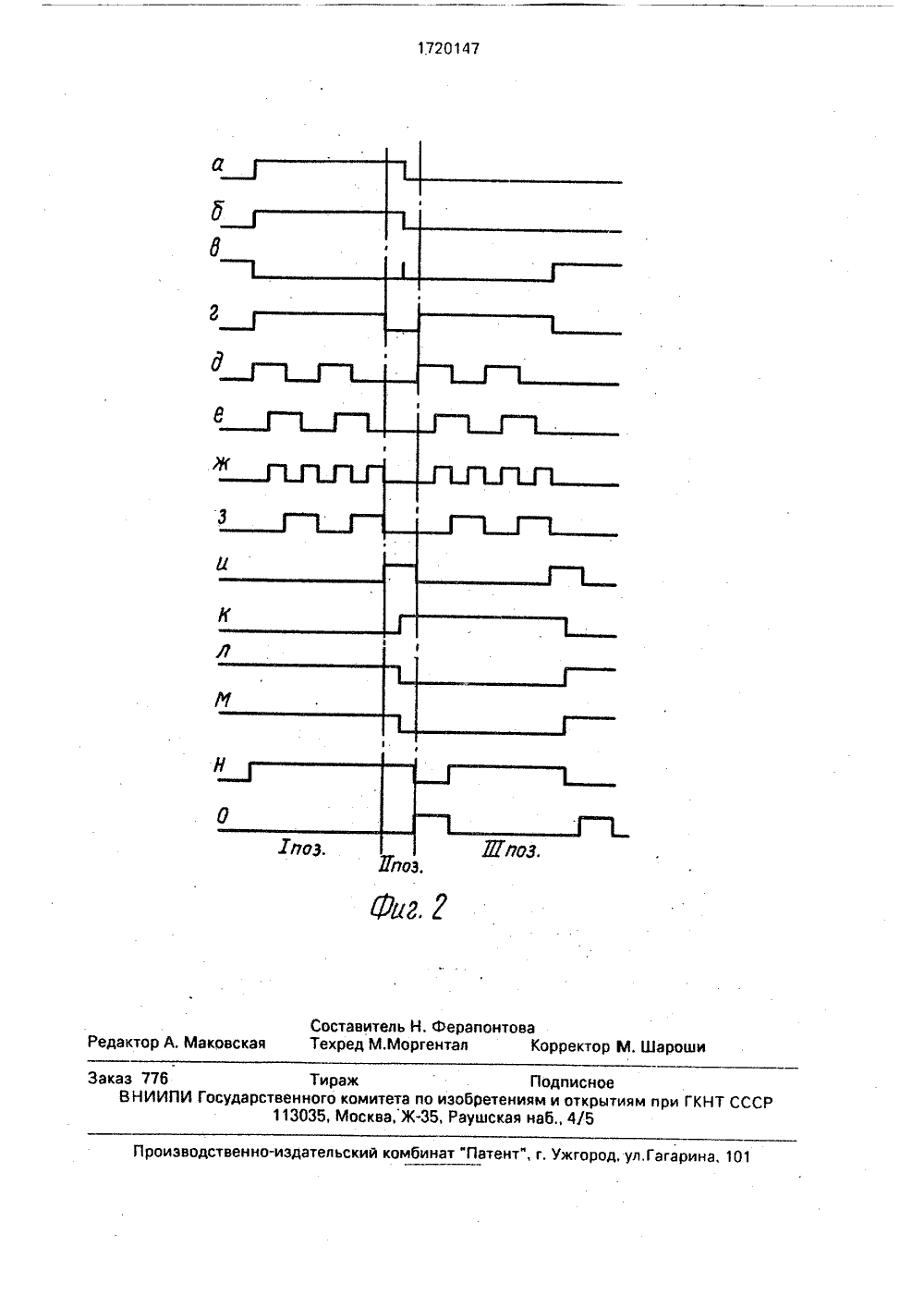

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 5)5 Н 03 К 3/03, 5/153 ГОСУДАРСТВЕННЫЙ КОМПО ИЗОБРЕТЕНИЯМ И ОТПРИ ГКНТ СССР ЕТЫТИЯМ ИСАНИЕ ИЗОБРЕТЕНИЯ бЮРО нения кторское го объеди ий завод" маков, С.А Уша о ССС 1987, о ССС , 1989 ОВ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Специальное конструприборов Производственно(57) Изобретение относится к импульсной технике, может быть использовано в радиоэлектронных устройствах для генерирования заданного числа импульсов по фронту и спаду входного сигнала и его селектиравания по длительности. Цель изобретения - повышение помехоустойчивости генератора при длительности входного сигнала, сравнимой со временем счета счетчика. Генератор импульсов содержит элементы ИСКЛ ЮЧА)С)- ЩЕЕ ИЛИ 1 - 3, элементы задержки 4,5. счетные триггеры 6 - 8, счетчик 9, элемент И 10, элементы ИЛИ - НЕ 11, 12. входную шину 13, выходные шины 14, 15, 2 ил.Изобретение относится к импульсной технике, может быть использовано в радиоэлектронных устройствах для генерирования заданного числа импульсов по фронту и спаду входного сигнала и его селектирования по длительности.Целью изобретения является повышение помехоустойчивости генератора при длительности входного сигнала, сравнимой со временем счета счетчика.На фиг.1 приведена структурная схема генератора импульсов; на фиг,2 - временные диаграммы, поясняющие его работу,Генератор импульсов содержит первый 1, второй 2 и третий 3 элементы ИСКЛЮЧАЮЩЕЕ ИЛИ, первый 4 и второй 5 элементы задержки, первый 6, второй 7 и третий 8 счетные триггеры, счетчик 9, элемент И 10, первый 11 и второй 12 элементы ИЛИ-НЕ, входную шину 13, первую 14 и втОрую 15 выходные шины.Первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 соединен с В-входом счетного триггера 6 и выходом элемента ИЛИ-НЕ 11, второй вход элемента. ИСКЛЮЧАЮЩЕЕ ИЛИ 1 соединен с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, с выходом счетного триггера б, с С-входом счетчика 9 и выходной шиной 14, выход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 соединен с входом элемента 4 задержки, выход которого соединен с первым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2, выход которого соединен с С-входом счетного триггера 6, первый вход элемента И 10 соединен с инверсным выходом счетного триггера 8, второй вход - с входной шиной 13, а выход - с вторым входом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 и С-входом счетного триггера 8, первый вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 соединен с инверсным выходом счетного триггера 7, а выход - с вторым входом элемента ИЛИН Е 11 и с первым входом элемента ИЛИ-НЕ 12, первый вход элемента ИЛИ - НЕ 11 соединен с выходом счетчика 9, с С-входом счетного триггера 7 и с входом элемента 5 задержки, выход которого соединен с вторым входом элемента ИЛИ-НЕ 12, выход которого соединен с В-входом счетчика 9, прямой выход счетного триггера 7 соединен с Р-входом счетного триггера 8 и выходной шиной 15.Генератор импульсов работает следующим образом.Б исходном состоянии при отсутствии единичного сигнала на входной шине 13 (цепь установки счетного триггера 7 в нулевое состояние не показана) на прямом выходе счетного триггера 7 - нулевой уровень,который блокирует работу счетного триггера 8, вследствие этого с его инверсного выхода на первый вход элемента И 10 поступает единичный уровень, разрешающий про хождение управляющих сигналов с входнойшины 13, на выходе элемента И 10 - нулевой, уровень, на инверсном выходе счетноготриггера 7 - единичный уровень, вследствие этого на выходе элемента ИСКЛЮЧАЮЩЕЕ 10 ИЛИ 3 - единичный уровень, на выходахэлементов ИЛИ-НЕ 11, ИЛИ-НЕ 12 - нулевые уровни, которые по В-входам блокируют работу счетного триггера 6 и счетчика 9 соответственно, На выходных шинах 14 и 15генератора - нулевые уровниПри поступлении на шину 13 управляющего сигнала (фиг.2, поз,1 а) высокого уровня, длительность которого сравнима со временем счета счетчика 9, сигнал проходит 20 через элемент И 10 и поступает на входэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 (фиг.2, поз,1 б). На выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 3 вырабатывается нулевой уровень(фиг,2, поз.1 в), который устанавливает 25 на выходах элементов ИЛИ - НЕ 11 (фиг,2,поэ.1 г) и ИЛИ - НЕ 12 (фиг,2, поз.н) единичные уровни, разрешающие работу счетного триггера 6 и счетчика 9, Единичный уровень с выхода элемента ИЛИ-НЕ 11 последова тельно проходит через элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 1 (фиг.2, поз.1 д), задержки 4 (фиг,2, поз,а), ИСКЛЮЧАЮЩЕЕ ИЛИ 2 (фиг,2, поз.1 ж) и, поступая на вход синхронизации счетного триггера 6, устанавливает на 35 его прямом выходе единичный уровень(фиг,2, поз,3), который, воздействуя на входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 1 и 2, устанавливает на их выходах нулевые уровни. Нулевой уровень с выхода элемента 40 ИСКЛЮЧАЮЩЕЕ ИЛИ 1 через элемент4 задержки поступает на вход элементаИСКЛЮЧАЮЩЕЕ ИЛИ 2, устанавливая на его выходе высокий уровень, который формирует на прямом выходе счетного триггера 45 6 нулевой уровень, устанавливающий навыходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 1 высокий уровень, который проходит через элемент 4 задержки, элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и устанавливает счетный триг 50 гер 6 в единичное состояние, Далее процессгенерирования импульсов по фронту входного сигнала продолжается. Через определенное количество импульсов счетчик 9 формирует единичный сигнал (фиг.2, поз,Пи), которыйпроходя через элементИЛИ-НЕ 11 (фиг,2, поз,Пг), обнуляет счетный триггер 6, а пройдя через элемент 5 задержки и элемент ИЛИ - НЕ 12, обнуляетсчетчик 9 и устанавливает на прямом выходе счетного триггера 7 единичный уровень(фиг.2,поз,Пк), который разрешает работу счетного триггера 8.По спаду входного сигнала (фиг,2, поз,11 а) триггер 8 срабатывает (фиг.2, поз.Пм) и блокирует вход генератора своим 5 низким уровнем на инверсном выходе, который поступает на вход элемента И 10, устанавливая на его выходе уровень "0", который, пройдя элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 3, устанавливает на его выходе низкий 10 уровень, Поскольку обнуление счетчика 9 происходит с задержкой на время т в элементе задержки 5, то в этот момент на входах элемента ИЛИ - НЕ 11 будет присутствовать сигнал с выхода элемента ИСКЛ Ю ЧАЮЩЕЕ ИЛИ 3 низкого уровня и сигнал с выхода счетчика 9 высокого уровня, что устанавливает на выходе элемента ИЛИ - НЕ 11 низкий уровень на время г и блокирует работу триггера 6 (фиг,2, поз.Пг). 20 Наличие импульса длительности 7 перекрывает паразитный импульс и обеспечивает надежный запуск генератора по спаду входного сигнала. Когда на выходе счетчика 25 9 установится низкий уровень, то он устанавливает на выходах элементов ИЛИ - НЕ и ИЛИ-НЕ 12 высокие уровни, разрешающие работу счетного триггера 6 и счетчика 9. Сигнал с выхода элемента ИЛИ - НЕ 10 по ступает на элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 1 и вызывает формирование заданного количества импульсов на выходе счетного триггера 6, как в поз,1 фиг.2, поз. ВП 3),Через определенное количество им пульсов счетчик 9 формирует импульс (фиг.2, поз,П и), который обнуляет счетный триггер 6, счетчик 9 и устанавливает на прямом выходе счетного триггера 7 (фиг.2, поз,Пк)нулевой уровень, который блокиру ет работу счетного триггера 8, подтверждая на его инверсном выходе единичный сигнал (фиг.2, поз.Пл). Единичный уровень с инверсного входа счетного триггера 7 (фиг.2, поз. Пк) устанавливает на выходе элемента 45 ИСКЛЮЧАЮЩЕЕ ИЛИ 3 единичный .уровень (фиг,2, поз.Пв), который через элементы ИЛИ-НЕ 11, ИЛИ - НЕ 12 блокирует работу счетного триггера 6 и счетчика 9, а низкий уровень на прямом выходе триггера 50 7 сбрасывает триггер 8 (фиг.2, поз,1 Пм), т.е,схема устанавливается в исходное полс",.;.- ние,Таким образом, предложенный гене атор импульсов позволит повысить помехоустойчивость генератора при длительности входного сигнала, сравнимой со временем счета счетчика.Формула изобретения Генератор импульсов, содержащий первый счетный триггер, В-вход которого соединен с первым входом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, счетный вход соединен с выходом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, э выход соединен с вторыми входами первого и второго элементов ИСКЛЮЧАЮЩЕЕ ИЛИ и первой выходной шиной, первый элемент задержки, вход которого соединен с выходом первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а выход соединен с первым входом второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, счетчик, счетный вход которого соединен с выходом первого счетного триггера, а выход соединен с счетным входом второго счетного триггера, прямой выход которого соединен с второй выходной шиной и й-входом третьего счетного триггера, а инверсный выход соединен с первым входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, элемент И, первый вход которого соединен с инверсным выходом третьего счетного триггера, второй вход соединен с входной шиной, а выход соединен с вторым входом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ и С-входом третьего счетного триггера, первый элемент ИЛИНЕ, первый вход которого соединен с выходом счетчика, второй вход соединен с выходом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, а выход соединен с В-входом первого счетного триггера, о т л и ч а ю щ ий с я тем, что, с целью повышения помехоустойчивости генератора при длительности входного сигнала, сравнимой с временем счета счетчика, в него введены второй элемент задержки, вход которого соединен с выходом счетчика, и второй элемент ИЛИНЕ, первый вход которого соединен с выходом третьего элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, второй вход соединен с выходом второго элемента задержки, а выход соединен с Й-входом счетчика,1720147 2Составитель Н, Ферапонтоваактор А. Маковская Техред М.Моргентал Корректор М, Шарош Заказ 776 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. ужгород, ул, Гагарина, 101
