Устройство для погрузки размещенных в сетчатых мешках овощей и фруктов

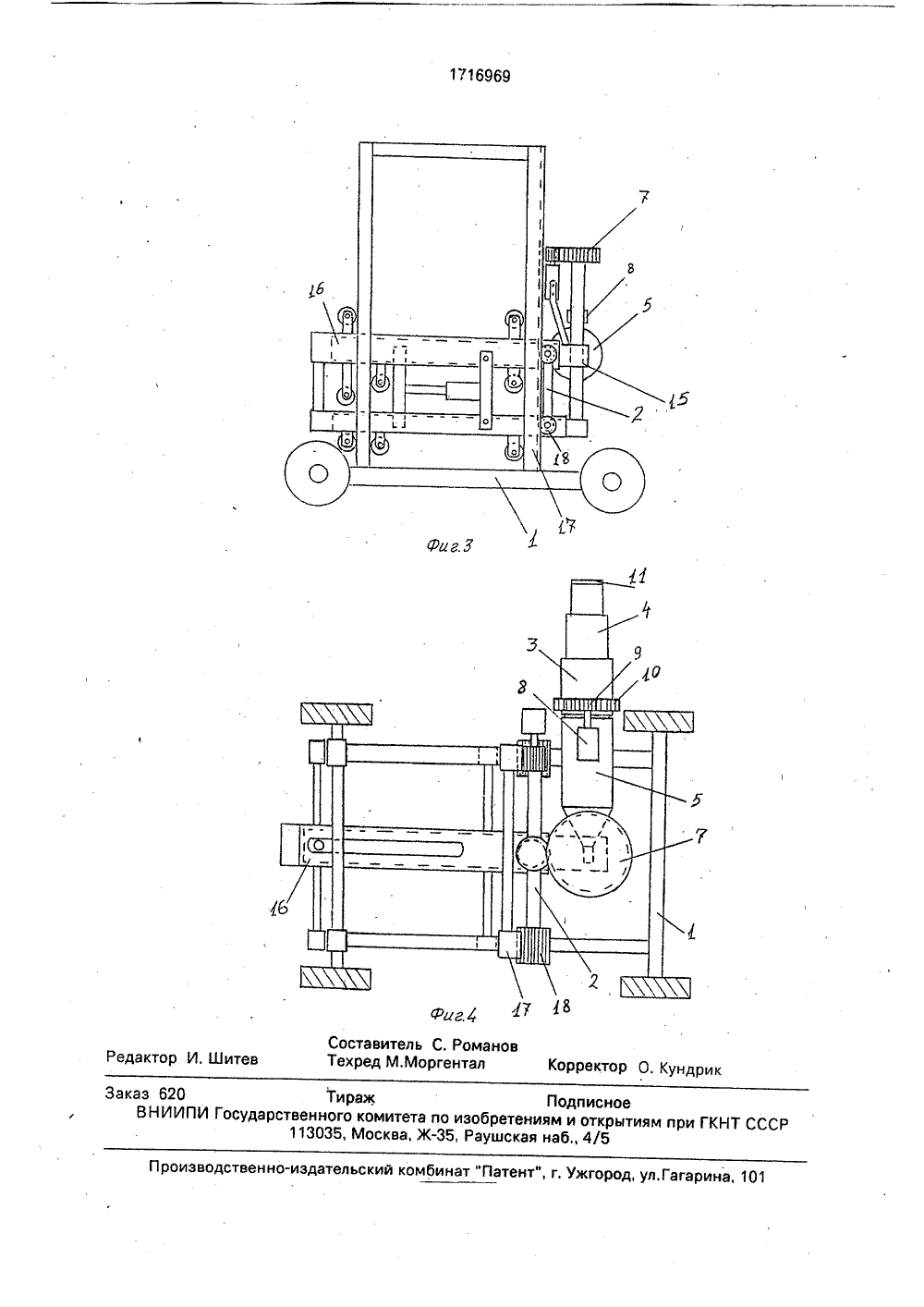

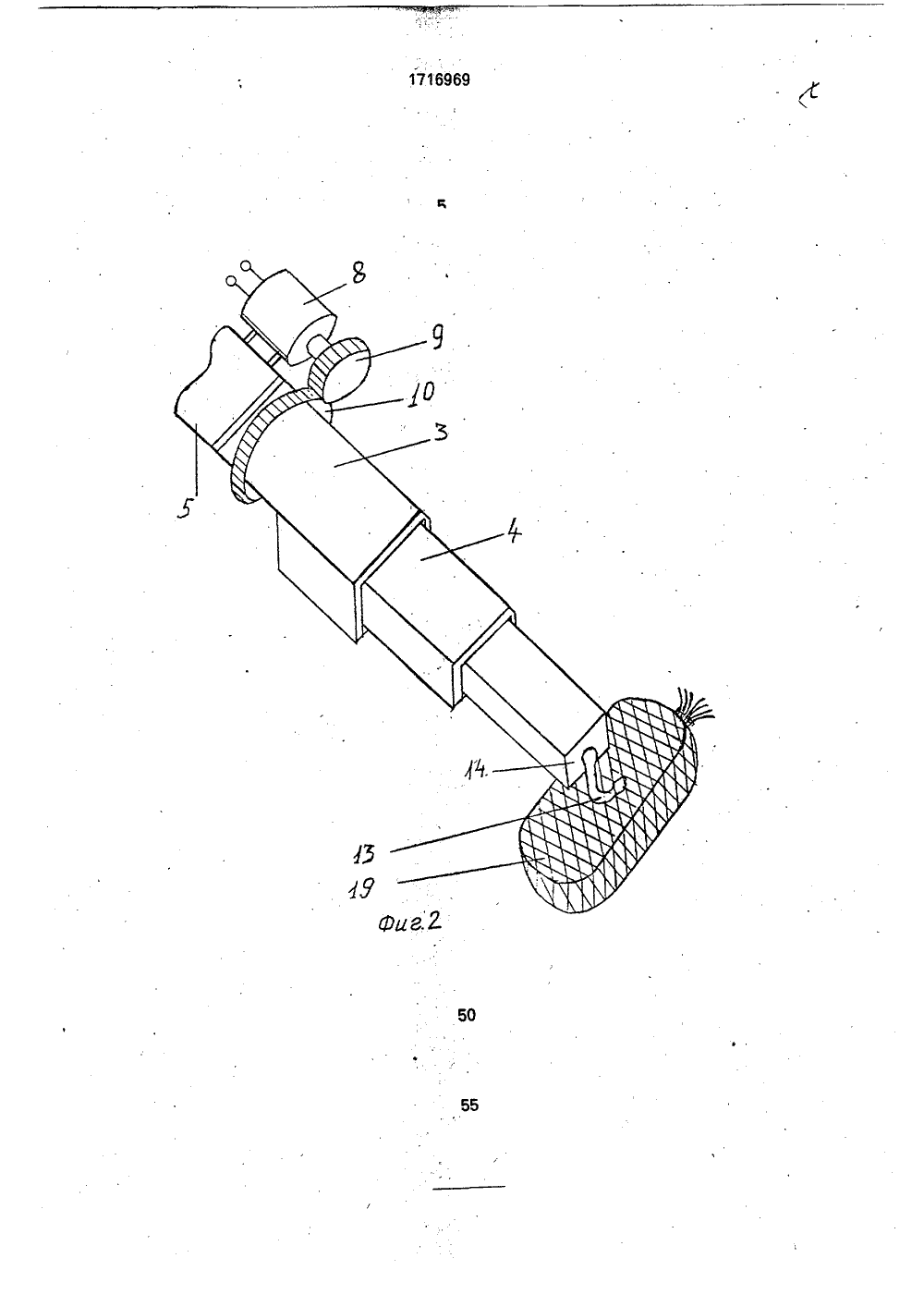

(19)1716 66 С 23 00 ИСАНИЕ ИЗОБРЕТЕН К ПАТЕ И Р,АЗМЕ- " КАХ ОВО- подьемноретения - арактериУЗ ЕШ я кизобых х ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) УСТРОЙСТВО ДЛЯ ПОГЩЕННЫХ В СЕТЧАТЫХ МЩЕЙ И ФРУКТОВ(57) Изобретение относитстранспортной технике. Цельулучшение эксплуатацион стик. Устройство содержит установленную на подвижном основании 1 с возможностью принудительного вертикального перемещения каретку 2, на которой с возможностью выдвижения в горизонтальной плоскости установлена стрела 3 с механизмами 7,11 и приводом 12. Стрела 3 имеет телескопическую часть, установленную с возможностью вращения посредством механизма 8 относительно части 5 стрелы 3, на торце 14 последнего звена которой закреплен захват 13, выполненный в виде Г-образного крючка. 4 ил.1716969 55 Изобретение относится к подьемнотранспортной технике.Цель изобретения - улучшение, эксплуатационныхых характеристик.На фиг.1 изображено устройство, вид спереди; на.фиг.2 - стрела устройства с грузом; на фиг.3 - устройство, вид сбоку; на фиг.4 - то же, вид сверху,Устройство содержит подвижное основание 1, каретку 2, установленную на подвижном основании, стрелу 3, состоящую из телескопической части в виде квадратных труб 4, сочлененных скользяще с не- вращающейся частью 5, соединенной основанием со стрелой 3, прикрепленным кулачком 6 к механизму 7 поворота стрелы 3 вокруг вертикальной оси, связанному с кареткой 2, механизм 8 вращения на заданный сектортелескопической части стрелы 3, в состав которого входит ведущее зубчатое колесо 9, находящееся в зацеплении с ведомым зубчатым колесом 10, закрепленным на вращающейся части стрелы 3, механизм 11 выдвижения телескопической части стрелы 3, привод 12 поднятия и опускания стрелы 3, установленный на концевой части последней, захват 13 выполненный в виде Г-образного крючка с заоваленной конической головкой, закрепленного на торце 14 последнего звена телескопической части стрелы 3, привод выдвижения стрелы в горизонтальной плоскости, в состав которого входят квадратные трубы 15 и 16, установленные одна в другой, которые скользяще укреплены на каретке 2 транспортного устройства 1, механизм поднятия и опускания стрелы в вертикальной плоскости, состоящий из зубчатых реек 17 и зацепленных с ними зубчатых приводных колес 18.Устройство работает следующим образом.При помощи механизма 7 поворота стрелы 3 вокруг вертикальной оси, механизма 11 выдвижения телескопической части стрелы 3 и привода 12 углового поднятия или опускания стрелы осуществляется доставка захвата 13 в виде крючка к выполненной в виде сетки таре 19 с грузом;После этого при помощи механизма 8 вращают телескопическую часть стрелы 3 и крючок зацепляется за звенья сетки и путем включения привода 12 и механизмов 7 и 11 груз можно перенести в заданное место, после чего механизм 8 посредством зубча тых колес 9 и 10 вращает телескопическуючасть стрелы 3 в обратную сторону и крючок при этом отцепляется от звена клетки сетки.При-необходимости поднятия груза на 10 значительную высоту и опускания его, к примеру в кузов машины с бортами, каретка 2 со стрелой 3 имеет возможность подниматься по вертикали при помощи зубчатых реек 17 и зубчатых приводных колес 18.15 При разгрузке груза из железнодорожны вагонов и других камер, например, через двери, стрела 3 с механизмами 7, 11 и приводом 12 выдвигается в. горизонтальном направлении посредством труб 15 и 16.20 Формула изобретения Устройство для погрузки размещенныхв сетчатых мешках овощей и фруктов, содер жащее транспортное устройство, связанную с ним своей корневой частью стрелу, концевая часть которой выполнена телескопической и на конце ее крайнего вы движного звена закреплен захват для 30 сетчатыхмешков,отличающееся тем,что, с целью улучшения эксплуатационных характеристик, оно снабжено установленным на транспортном устройстве механизмом поворота стрелы вокруг вертикальной 35 оси, который сочленен с кулачком, выполненным на хвосте корневой части стрелы, концевая телескопическая часть стрелы выполнена из прямоугольных труб, скользяще сочленена с корневой и установлена с 40 возможностью вращения относительнокорневой части вокруг продольной оси симметрии стрелы и снабжена приводом вращения с шестерней и зубчатым колесом, установленным с возможностью за цепления с последней на наружной частиневыдвижной секции указанной концевой тЕлескопической части, а упомянутый захват выполнен в виде укрепленного на торце крайнего выдвижного звена стрелы 50 Г-образного крюка с заоваленным коничеСКИМ КОНЦОМ.1716969 г оставитель С. Романо хред М, Морге нтал Редактор И. Шит ррект, Кундрик роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 аказ 620 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Рауизская наб., 4/5
