Генератор псевдослучайных сигналов

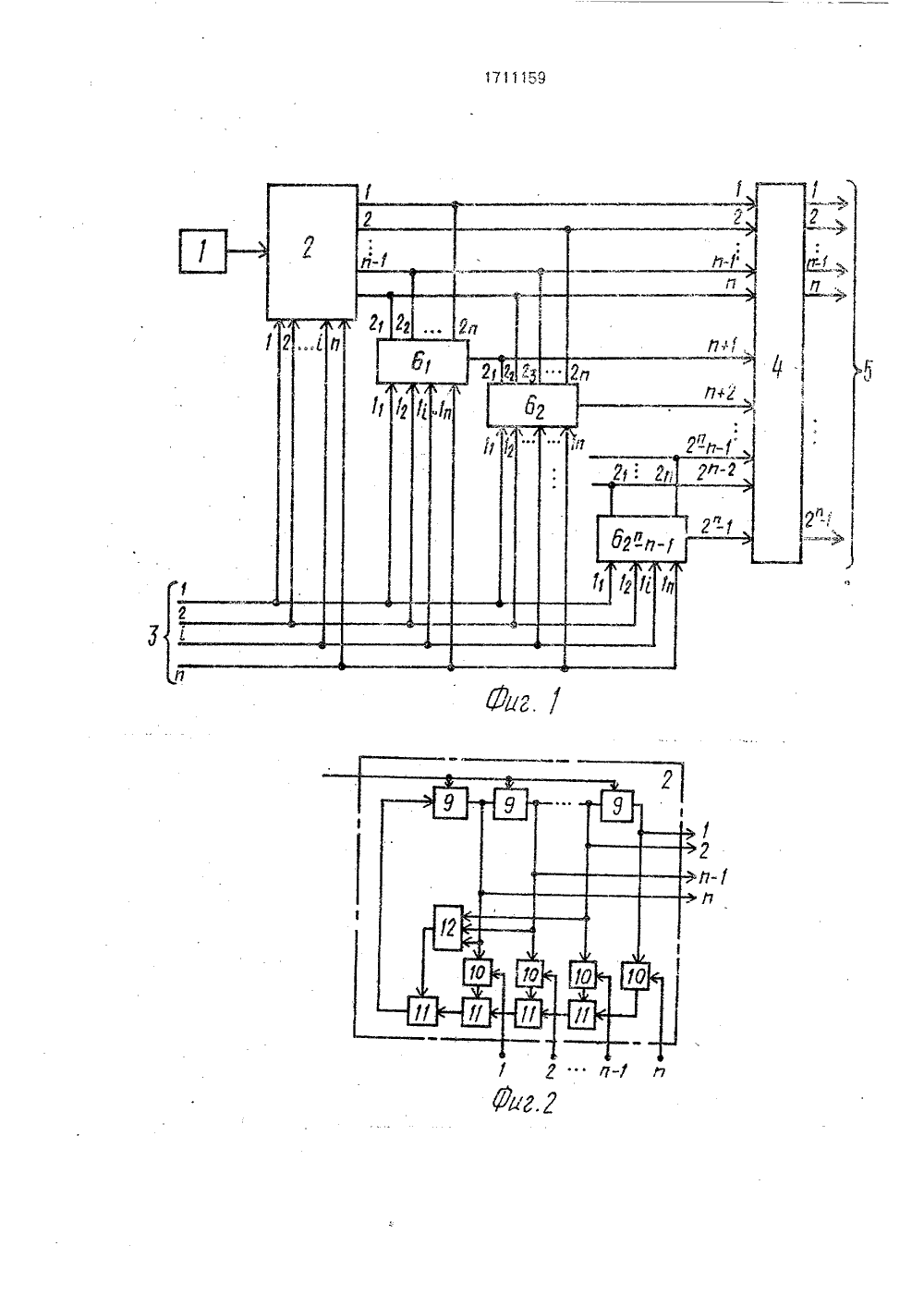

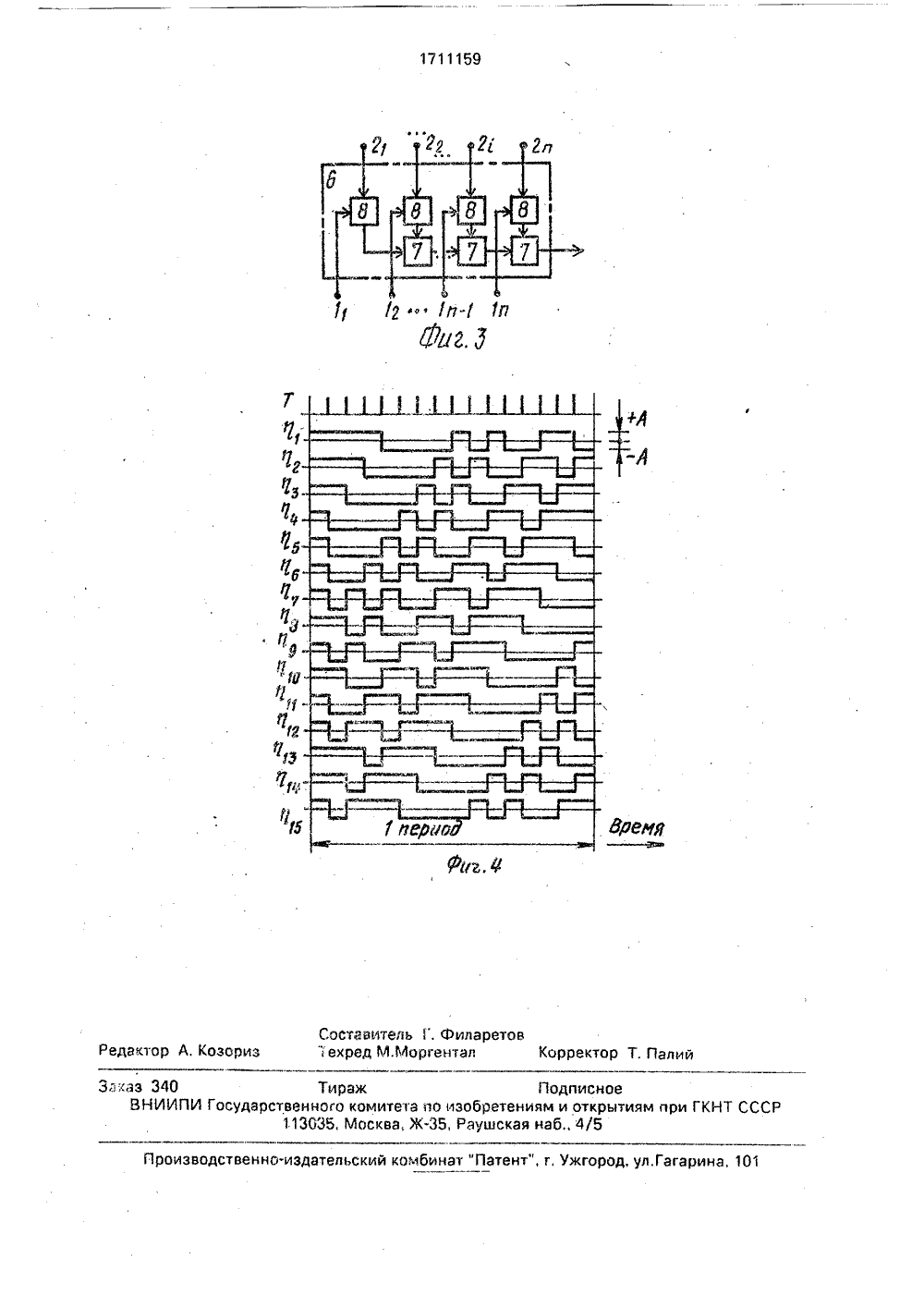

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 6 Е 7/58 АВТОРСКОМУ С ТЕЛ ЬСТ 6, включаю 7 по модул ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(56) Авторское свидетельство СССРМ 424134, кл. 6 06 Р 1/02; 1974.Варакин Л,Е, Теория сложных сигналов,М.: Советское радио, 1970, с,247,(54) ГЕНЕРАТОР ПСЕВДОСЛУЧАЙНЫХСИГНАЛОВ Изобретение относится к вычислительной технике и может быть испольэованодля имитации стохастических сигналов, в системах передачи информации с корреляционнь 1 м уплотнением и разделением каналов связи.Цель изобретения - расширение класса генерируемых псевдослучайных аналоговых сигналов,На фиг.1 показана блок-схема генератора; на фиг.2 - блок-схема генератора нелинейных последовательностей; на фиг.З - логическая схема; на фиг.4 - диаграмма сигналов нв выходе генератора,Генератор псевдослучайных сигналов включает в себя генератор 1 тактовых импульсов, генератор 2 нелинейных последовательностей, и входов задания вида генерируемой последовательности которого являются одноименным входом 3 генератора псевдослучайных сигналов, блок 4 бинарных цифроаналоговых преобразователей, выходы которого образуют выход 5(57) Изобретение относится к вычислительной технике и может быть использовано для имитации стохастических сигналов, в системах передачи информации. Цель иэобретения - . расширение класса генерируемых псевдослучайных аналоговых сигналов. Генератор содержит генератор тактовых импульсов, генератор нелинейных псевдослучайных последовательностей, блок бинарных цифроаналоговых преобразователей и логические схемы, содержащие элементы И и сумматоры по модулю два. Цель изобретения достигается введением блока бинарных цифроаналоговых преобразователей и логических схем с соответствующими связями; 4 ил. генератора, логические схемыщие в себя (и - 1) сумматоровюдва и и элементов И 8,Генератор 2 нелинейных последовательностей содержит и-разрядный регистрсдвига, состоящий из триггеров 9, п элементов И 10, и сумматоров 11 по модулю два иэлемент ИЛИ - НЕ 12,Генератор работает следующим образом,На каждом такте работы при переходеочередного тактового импульса генератор 2нелинейных последовательностей формирует на своих разрядных выходах очередное псевдослучайное двоичное число.Генератор 2 функционирует как генераторпсевдослучайных последовательностей сиспользованием регистра сдвига с нелинейной обратной связью, определяемой выражениемх 1(1+1) = С 1 Х 1(1) В С 2 х 2(1) О+9 Спхп(1)0+лд л - 19 П (х 1+31) -,ЦнС 1 х(ТЮ+ П (х 1(1)С+)1), (1)где х) - кодовое значение (О или 1 1, опре- . деляемое состоянием 1-го ( = 1 и) триггера 9 регистра в дискретный момент времени 1;хф+1) - значение сигнала обратной свя зи, записываемое в (1+1)-й момент времени в первый триггер регистра;8Ю знак суммирования па модула два., 10Оператор (1) реализуется логической системой, состоящей из и элементов И 10, и сумматоров 11 по модулю два и элемента ИЛИ-НЕ 12. Генератор 2 за 2" тактов работы оказывается во всевозможных 2" саста яниях, вклачая состояние, когда все триггеры 9 находятся в нуле, Задавая различные коэффициенты С( = 1,й, С = 0 или 1), можно получить различные псевдослучайные последовательности периода 2", 20 Сигналы с разрядных выходов генератора 2 поступают на первые и входов блока 4 бинарных цифроаналоговых преобразователей в соответствии с формулойб.= х; = 1,и, 25 где Ф - сигнал на 1-м входе блока 4 на данном такте работы генератора псевдослучайных "игналов.Остальные входные сигналы блока 4 Формируются логическими схемами 6 В са- ЗО атветствии с формулойбп+ЩСп+б+1-1; ) = 1,2" - и+1. (2) Опеаатар (2) реализуется с помощью и- элементов И 8 и (и) сумматоров 7 по модулю два, Блок 4 бинарных цифроаналоговых преобразователей осуществляет формирование аналогового сигнала 2 р = А при б = 1 и д=-А при б=0( =1,и), В конечном итоге, на выходе генератора генерируется совокупность сигналов и;, образуощих полную систему ортогональных сигналов, каждый иэ которых обладает свойством псевдаслучайности. На фиг,4 представлена диаграм ц ма генеоируемых сигналов для частногослучая: и = 4; С 1 = С 2 = О; Сз = Са = 1. Формула изобретения Генератор псевдослучайных сигналов, содержащий генератор нелинейных последовательностей и генератор тактовых импульсов, выход которого соединен с тактирующим входом генератора нелинейных последовательностей, и (где и = 1,2) входов задания вида генерируемой последовательности которого является одноименным входом генератора псевдаслучайнь 1 х сигналов, отл и ч а ю щ ий ся тем, что, с целью расширения класса гснерируемых псевдослучайных аналоговых сигналов, в него введены блок бинарных цифроаналоговых преобразователей(2" - и - 1) групп по и элементов И и (2"-и - 1) групп по (и - 1) сумматоров по модулю два, причем 1-й (к = =1,и) разрядный выход генератора нелинейных последовательностей соединен с к-м входом блока бинарных цифроаналоговых преобразователей и с первым входом (и+)-го элемента И 1-й группы ( = 1,и, 11), второй вход 1-го(1 =1,и) элемент.а И каждой группы соединен с к-м входом задания вида генерируемой последовательности генератора, выход первого элемента И каждой группы соединен с первым входам первого сумматора па модулю два соответствующей группы, выход 1-го (1 = 2,и) элемента И каждой группы соединен с вторым входом (1-1)-га сумматора па модулю два этой же группы, выход которого соединен с вторым входом 1-го сумматора по модулю два Одноименной группы, ВыхОд гп - 1).го сумматора по модулю два -и группы 0 = 1,2"-и) соединен с (и+-м входом блока бинарных цифроаналоговых преобразователей, 2" - 1 выходов которого образуют выход генератора, первый вход К-го элемента И )-й группы соединен с выходом и-го сумматора по модулю два -1)-й группы 0-1)1." ехред М.Моргентал Коррек ктор А, Козориз 340 Тираж Подпис ИИПИ Государственного комитета по изобретениям и отк113635, Москва, Ж, Раушская нэб., 4/5 Заха иям при ГКНТ СССР Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина,
